Détails sur le produit:

Lieu d'origine: Chine
Nom de marque: Timac
Certification: ISO9001 CE

Conditions de paiement et expédition:

Quantité de commande min: 1 série
Prix: $35,000.00/sets 1-2 sets
Détails d'emballage: Palette en bois ou boîtier en bois
Capacité d'approvisionnement: 100 ensembles par an
meilleur prix Contact

Détail Infomation

CNC ou non: CNC Condition: Nouveau
Le type: Machine de fraisage de vitesse Voltage: 380 V/50 Hz
Dimension ((L*W*H): 2830*1930*2970 mm Service après-vente fourni: Ingénieurs disponibles pour l'entretien des machines à l'étranger
Couleur: Selon les clients exigez Types de traitement: Déchets métalliques pour l'équipement de coupe à sec
Module max. des engrenages: 4/5mm Max. vitesse de la table de travail: 200rpm
Vitesse de la broche de remontage: 100 à 1500/2000 tours par minute Max.angle de rotation de la tête de pivotement: ± 45 degrés
Nombre d'axes contrôlés: 7 axes Diamètre maximal et longueur de la roue: 130*230 mm
Système de contrôle: Système CNC SIEMENS 840D Diamètre maximal de la pièce à usiner: 210mm
Le poids: 12000 kg Le pouvoir: 47 Kva
Port: Port de Chine

Description de produit





Machines à découper à sec à grande vitesse à commande numérique

Le nombre d'équipements utilisés est déterminé en fonction de l'échantillon.



Perspectives principales

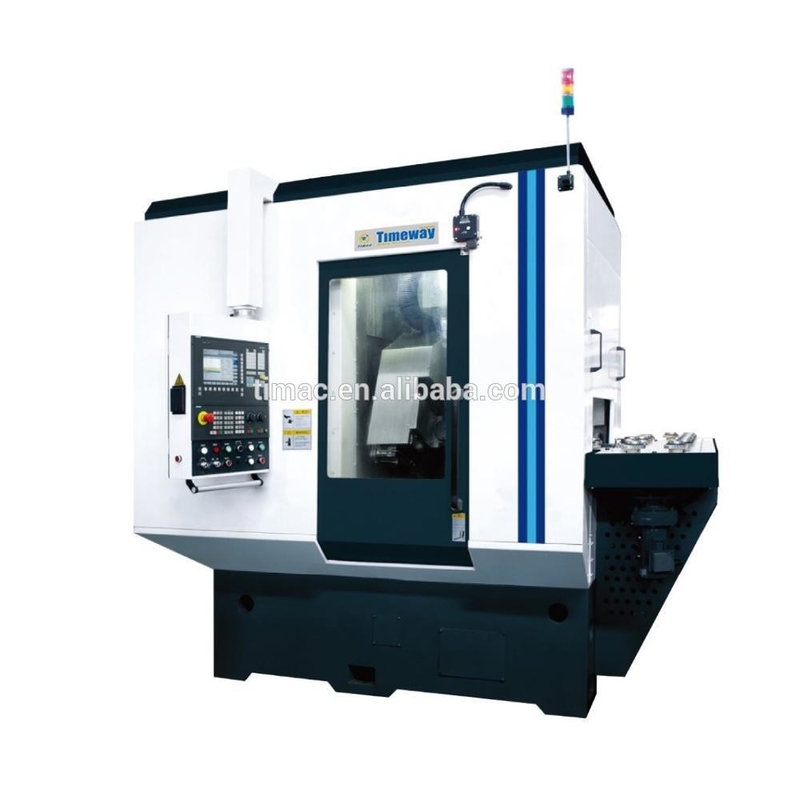

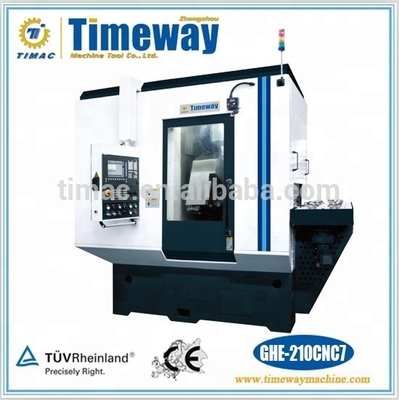

Max. vitesse de la table de travail 200 tours par minute Machine d'entraînement des engrenages pour la production de engrenages de haute précision 0

Résumé




Résumé de la machine
La machine à découpe à sec est une nouvelle génération, conçue et développée selon le niveau international avancé actuel.
La machine est de 7 axes avec 4 axes de commande coordonnée.La tendance de développement rapide et efficace des industries manufacturières mondiales et incarne le concept de conception de la fabrication verte et axée sur les personnesIl est adapté aux industries qui produisent des engrenages de boîtes de vitesses sur une production à grande échelle sous haute précision et à sec, telles que l'automobile, la voiture, etc.



Principales performances



Performance et caractéristique
1. La machine est constituée de 7 axes avec 4 axes coordonnés contrôlés. Chaque axe de mouvement est entraîné indépendamment par un servo-moteur CA.avec réalisation de mouvements d'indice et de compensation différentielle par boîte de vitesses électronique (EGB), la machine est conçue pour couper des engrenages cylindriques et hélicoïdaux, des engrenages couronnés ou légèrement coniques, des splines, des roues de ver et des engrenages, etc. Ses axes CNC sont les suivants:

  • A-axe - mouvement de la tête du centre d'appui;
  • Axe B - mouvement rotatif de la broche du centre de roulement;
  • Axe C - mouvement rotatif de la table de travail;
  • Axe X - mouvement radial de l'alimentation;
  • Axe Y - mouvement tangentiel de l'alimentation;
  • Axe Z - mouvement de l'alimentation axiale;
  • Axe Z2 - mouvement axial de l'alimentation de la coque;
  • Quatre axes de commande coordonnée de la machine standard: B, C, X et Z.

2La machine à haute vitesse et à séchage augmente l'efficacité de 2 à 3 fois par rapport à une machine à coupe humide.


Accord général
1. La machine à engrenages CNC à haute vitesse et à découpe à sec est une machine à 7 axes dont l'un est contrôlé par une coordination de 4 axes. La colonne est une nouvelle construction de portique et le support est fixé.L'unité d'alimentation radiale peut effectuer le mouvement d'alimentation radiale. Pendant ce temps, la rigidité intégrale de la machine est améliorée, fournit une zone de coupe propre et strictement protégée.La puce peut être retirée rapidement pour être bénéfique à l'équilibre thermique intégral de la machine.
2Les systèmes hydraulique, lubrifiant et pneumatique sont concentrés et installés à l'arrière de la machine.L'armoire électrique est installée sur le côté gauche et le stockage de pièce automatique est monté sur le côté droit de la machine.
3La table de travail adopte un engrenage hélicoïdal de super précision pour effectuer une rotation à grande vitesse de l'engrenage à indice et est équipée d'un mécanisme d'élimination du dégagement.
4La protection de la zone de coupe et la technologie de transport rapide des puces.
5. procédé de coupe à sec ultra de la protection de l'environnement vert grâce à la recherche sur la vitesse de broche, les données de plaque tournante, la vitesse d'alimentation, la force de coupe et l'épaisseur de la puce pour former un système de données de processus de coupe à sec parfait.
6Les guides linéaires à rouleaux importés de haute précision et rigidité sont adoptés pour chaque pièce à mouvement linéaire.La vis à bille adopte des roulements composés de haute précision et de rigidité pour augmenter considérablement la rigidité des pièces et la précision du mouvement.
7. conception axée sur l'environnement et les avantages écologiques,analyse topologique par élection finie des pièces de construction et analyse modale pour assurer une rigidité élevée tout en réduisant la masse des pièces mobiles, optimiser les caractéristiques de conduite et réaliser des économies d'énergie et une conception respectueuse de l'environnement.



Liste des spécifications



Paramètres techniques



Les spécificationsUnitésLe nombre d'équipements utilisés est déterminé en fonction de l'échantillon.
Diamètre max. de la pièce à usinermm210
Module max.mmJe vous en prie.
Voyage de glissement de la tête de plaque tournante ((axe Z)mm300
Max. angle de rotation de la tête du plateau de cuisson- Je vous en prie.± 45
La plage de vitesses de la broche de la plaque d'orientation (axe B)Rpm100-1500/2000 ((pas de démarche)
Puissance du moteur de broche de la plaquekW15
Le couple nominal de la broche du centre de gravitéN.m.285
Velocité maximale de la table de travail ((axe C)Rpm200
Velocité rapide axiale ((axe Z)mm/min4000
Vitesse rapide radiale ((axe X)mm/min8000
Vélosité rapide de déplacement tangentiel de la plaque de roulement (axe Y)mm/min4000
Taille maximale de montage de la plaque de cuisson (diame*longueur)mm130*230
Max. déplacement axial de la plaquemm180
Plage de distance centrale entre la plaque et la table de travailmm30 à 180
Plage de distance entre l'axe du plateau et la surface de la table de travailmm195 à 495
Entraînement conique de broche de plateau HSK63 ((1:10)
Diamètre de la surface de la table de travailmm190
Diamètre de l'enroulement de la table de travailmm75
Distance entre la face centrale de l'extrémité de la queue et la surface de la table de travailmm350 à 680
Puissance totaleQua47
Dimension globaleen cm367*288*270
N.O.en kg12000
Dimensions du boîtier de la station électrique et hydrauliqueen cm283*193*297
Nombre d'affaires 2 cas au total





Les pièces jointes

  • Équipement de plaque d'allumage Φ40
  • Détecteurs entièrement fermés de la machine
  • Système de puces de rinçage à l'air
  • Système de lubrification mesuré
  • Système NC ((SIEMENS 840D)
  • Système de commande à double main
  • Dispositif de chargement/déchargement automatique
  • Convoyeur à copeaux et chariot à copeaux
  • Appareil de refroidissement et de séchage par air
  • Retraction rapide asynchrone après coupure de courant
  • Entreposage de pièces de travail automobiles
  • Positionnement de la broche
  • Dispositif de serrage de la pièce à usiner
  • Dispositif de collecte des poussières
  • Systèmes hydrauliques et de lubrification
  • Interface RS232
  • Armoire électrique avec climatiseur
  • Particules isolantes pour les vibrations

Les pièces jointes facultatives

  • Pièces à usiner
  • Le numéro de série FANUC 31i
  • Dispositif de réglage indépendant de la plaque
  • Coupe de spline de racine de cône
  • Dispositif de débitage
  • Programmer une conversation homme-machine
  • Équipement de plaque tournante Φ32
  • Dispositif d'alignement automatique des dents
  • machines à roues de vers à la méthode tangentielle

Composants commerciaux

  • Allemagne Système CNC SIEMENS 840D
  • Allemagne Siemens encodeur
  • Allemagne Euchner commutateur de sécurité
  • Allemagne vis à bille Steinmeyer
  • Allemagne Rouleau de recirculation linéaire Rexroth star
  • Allemagne Système d'orientation INA
  • L'Allemagne FAG/INA ou le Japon NSK roulements de super précision
  • Composants hydrauliques américains Vickers
  • Allemagne Composants pneumatiques FESTO/SILVENT
  • Allemagne Composants d'étanchéité Busak+Shamban/Dichtomatik
  • Appareil de lubrification à débit mesuré Gearmany Vogel
  • Dispositif sud-coréen de collecte de poussière
  • Chiller à huile pour lubrifiants à Taiwan
  • Réducteur STOBER ou Taiwan APEX allemand
