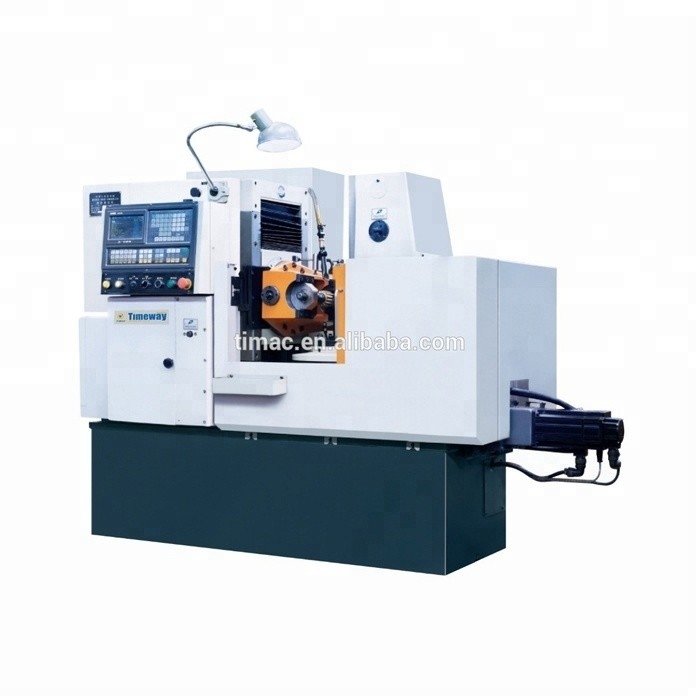

Machine à débiter les engrenages CNC GH-200CNC1/2 pour Max. Module de 4 mm
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Timac |
| Certification: | ISO9001 CE |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $100,000.00/sets 1-2 sets |
| Détails d'emballage: | Palette en bois ou boîtier en bois |
| Capacité d'approvisionnement: | 200 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| CNC ou non: | CNC | Condition: | Nouveau |
|---|---|---|---|
| Le type: | Machine de fraisage de vitesse | Voltage: | 380 V/50 Hz |
| Dimension ((L*W*H): | 1740*1150*1570 mm | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Couleur: | Selon les clients exigez | Types de traitement: | Métal pour les engrenages |
| Module max. des engrenages: | 4 mm | Max. vitesse de la table de travail: | 25 tours par minute |
| Vitesse de la broche de remontage: | 70-365 ((8 étapes) | Max.angle de rotation de la tête de pivotement: | ± 45 degrés |
| Système de contrôle: | GSK 980TD ou optionnel | Diamètre maximal et longueur de la roue: | 110*110 mm |
| TYPE D'APPAREIL: | Structure horizontale | Diamètre maximal de la pièce à usiner: | 200 mm |
| Le poids: | 2000 kg ou 2250 kg | Le pouvoir: | Capacité de puissance 4,3 Kva |
| Port: | Port de Chine | ||
Description de produit
Machines à débiter des engrenages CNC de petit type ((axe X et axe Z)
Les données sont fournies par les autorités compétentes de l'État membre concerné.
Résumé de la machine
Le modèle GH-200CNC1 est d'un axe CNC, son axe de commande: axe X - mouvement d'alimentation radiale.Il est conçu pour couper les engrenages cylindriques et hélicoïdaux et les roues de ver avec méthode d'alimentation automatique, etc. La table de travail de la machine adopte un engrenage à ver à double démarrage, de sorte qu'elle a un rendement élevé.comme la motocyclette et le minibus sur la production par lots selon la méthode de cycle de travail automatique ainsi que sur une seule configuration lors de la découpe de la pièce.
Le modèle GH-200CNC2 machine à frottement d'engrenages est de 2 axes CNC un, ses axes de commande: X-axe - mouvement d'alimentation radiale, mouvement d'alimentation Z-axe.couronnement et engrenages légèrement coniques et roues de ver avec méthode d'alimentation radiale, etc.
Performance et caractéristique
1. Avec la conception verticale, la table de travail peut se déplacer comme mouvement d'alimentation radiale.
2Le système électrique adopte le système CNC GSK 980TD.
3Les vannes modulaires proposées par Northman ont une fiabilité élevée et un faible taux de défaillance afin d'être pratiques pour diagnostiquer les défaillances et entretenir le système hydraulique.
4La table de travail est équipée d'un ver à double démarrage comme engrenage d'indice, adapté à la découpe de pièces avec moins de dents.
5Le fuseau de la plaque de cuisson adopte une lubrification circulaire pour assurer une lubrification suffisante et fiable pour le roulement du fuseau afin de prolonger leur durée de vie.Pendant ce temps, l'huile circulant peut rapidement éliminer la chaleur causée par le fuseau en cours d'exécution pour assurer une haute précision de rotation pour le fuseau.
Annexes spéciales
Les appareils hydrauliques, les arborets de la pièce, le centre en direct, la tête de plaque tournante, la tête de plaque tangentielle sont disponibles pour GH-200CNC1, l'angle de pivotement de la tête de pivotement à droite: 45 °, à gauche: 30 °.
Les commentaires
Les accessoires standard: machine principale, un ensemble d'engrenages de changement standard, un ensemble d'outils spéciaux, arbres de plaque d'accueil de Φ22 et Φ27, un pour chacun.
Paramètres techniques
| Les spécifications | Unités | Les produits de la catégorie GH-200CNC1 et GH-200CNC1 | Le GH-200CNC2 |
| Max. Dia de la pièce. | mm | 200 | 200 |
| Module max. | mm | 4 | 4 |
| Max. vitesse de la table de travail | R/min | 25 | 25 |
| Vitesse/étapes de la broche | R/min | 70 à 365/8 | 70 à 365/8 |
| Distance entre l'axe de la plaque et la surface de la table de travail | mm | 125 à 295 | 125 à 295 |
| Distance centrale entre la plaque et la table de travail | mm | 20 à 170 | 20 à 170 |
Distance entre la face extrême de l'ouverture du roulement la surface de la queue et de la table de travail | mm | 240 à 438 | 240 à 438 |
| Le déplacement de la plaque tournante (manuel) | mm | 50 | 50 |
| Max. angle de pivotement de la tête du plateau | dé | ± 45 | ± 45 |
| Max. diamètre et longueur du plateau | mm | 110*110 | 110*110 |
| Le tableau de bord. | mm | Φ180*Φ40 | Φ180*Φ140 |
| Fente en T de la table de travail | 3*M12 | 3*M12 | |
| Puissance totale/puissance du moteur principal | Kva/kw | 4.3/3 | 4.3/3 |
| Dimensions de la machine (L*W*H) | en cm | 174*115*157 | 174*115*157 |
| Nombre d'affaires | 1 cas au total | 1 cas au total | |
| N.O/G.O. | en kg | 2000/2250 | 2000/2250 |

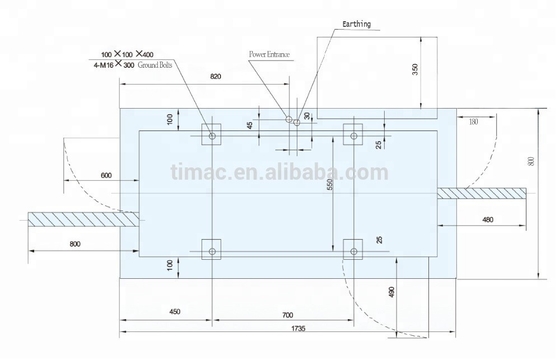

Plan de fondation
