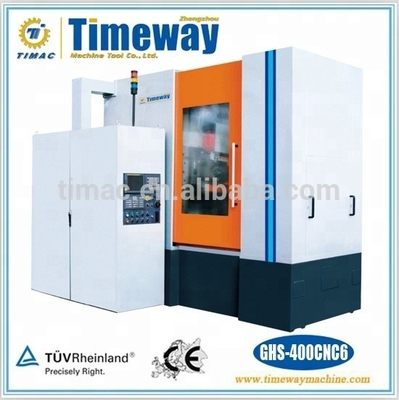

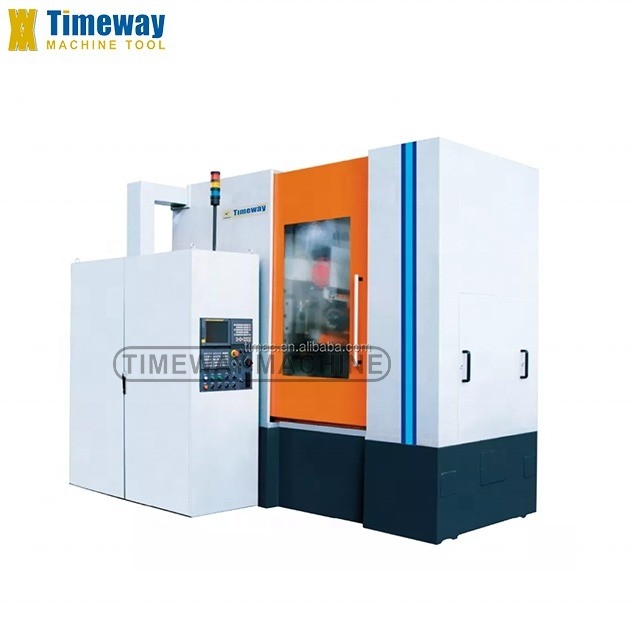

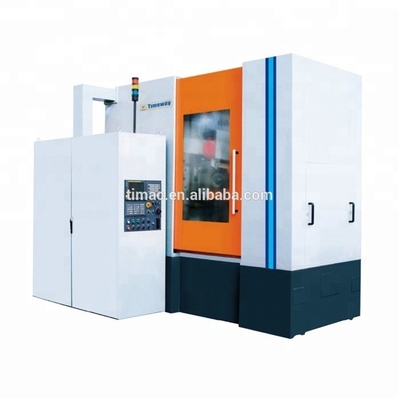

17500kg CNC machine à débit de roulement à grande vitesse avec vitesse de fuseau de débit de 700 tours par minute
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timac |
| Certification: | ISO9001 CE |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $150,000.00/sets 1-2 sets |
| Détails d'emballage: | Palette en bois ou boîtier en bois |
| Capacité d'approvisionnement: | 200 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| CNC ou non: | CNC | Condition: | Nouveau |
|---|---|---|---|
| Le type: | Machine de fraisage de vitesse | Vidéo d'inspection de sortie: | Fournit |
| Rapport d'essai de la machine: | Fournit | Type de commercialisation: | Produit chaud 2019 |
| Garantie des composants de base: | 1 année | Composants de base: | Moteur |
| Voltage: | 380 V/50 Hz | Dimension ((L*W*H): | En tant que situation réelle |
| Garantie: | 1 année | Points clés de vente: | Automatique |
| Poids (kg): | 17500 | Puissance (kW): | 18 |
| Industrie concernée: | Usine, ateliers de réparations de machines, autre | Emplacement de la salle d'exposition: | Égypte, Italie, Inde, Russie, Chili, Colombie, Afrique du Sud, Malaisie |
| Types de traitement: | Métal pour les engrenages | Module max. des engrenages: | 12 mm |
| Max. vitesse de la table de travail: | 35rpm | Vitesse de la broche de remontage: | 700rpm |
| Nombre de dents: | 6 à 600 | Diamètre maximal et longueur de la roue: | 170*230 mm |
| Système de contrôle: | Système CNC FANUC 18i | Diamètre maximal de la pièce à usiner: | 400 mm |
| Le poids: | 17500KG | Port: | Port de Chine |
Description de produit
Description des produits
Performance et caractéristiques:
1. la machine est constituée de 6 axes avec 4 axes coordonnés.
A-axe - mouvement pivotant de la tête de plaque tournante;
Axe B - mouvement rotatif de la broche du centre de roulement;
Axe C - mouvement rotatif de la table de travail;
Axe X - mouvement radial de l'alimentation;
Axe Y - mouvement tangentiel de l'alimentation;
Axe Z - mouvement de l'alimentation axiale;
Quatre axes de commande coordonnés: axes B, C, X et Z.
1. la machine est constituée de 6 axes avec 4 axes coordonnés.
A-axe - mouvement pivotant de la tête de plaque tournante;
Axe B - mouvement rotatif de la broche du centre de roulement;
Axe C - mouvement rotatif de la table de travail;
Axe X - mouvement radial de l'alimentation;
Axe Y - mouvement tangentiel de l'alimentation;
Axe Z - mouvement de l'alimentation axiale;
Quatre axes de commande coordonnés: axes B, C, X et Z.
2. Exécuter des mouvements de compensation indicielle et différentielle par boîte de vitesses électronique (EGB).
3. Des piles à grande vitesse pour travaux lourds avec piles à grande vitesse multi-démarrage peuvent être réalisées.
4La fonction de diagnostic de défaut est disponible.
5. protection contre la rétraction rapide; en cas d'arrêt de l'alimentation ou de défaillance, rétractez la plaque de cuisson de façon synchrone et rapide pour éviter toute collision.
6- Conception de construction compacte pour économiser de l'espace au sol; disposition raisonnable afin de faciliter le fonctionnement.
7La conception symétrique du lit et de la colonne à double paroi, renforcée de côtes, assure une distribution thermique stable de la machine.
8Un moteur à fuseau à courant alternatif de grande puissance est utilisé pour le fuseau; un engrenage hélicoïdal de haute précision est adopté pour la transmission;le mécanisme d'élimination de la clearance différentielle d'une dent est disposé à la fin de la chaîne de transmission;.
9. des roulements spéciaux de broche sont utilisés pour soutenir la broche de plaque, une voie de guidage en acier et une large voie de guidage rectangulaire sont utilisés pour glisser, assurant ainsi la rigidité élevée de la machine,bonne capacité anti-vibration et précision stable.
10Il est équipé d'un dispositif de serrage automatique et d'un dispositif de surveillance et d'alarme automatique de la surcharge de broche.
11. des roulements de super précision sont utilisés pour soutenir la broche de la table de travail, un système d'engrenages à double ver breveté chinois de super précision est utilisé pour la table de travail pour effectuer une transmission sans dégagement,un cylindre de serrage est disposé au bas de la table de travail.
12Les composants encombrants sont à double paroi, renforcés de côtes et de construction symétrique.augmenter ainsi considérablement la rigidité de la machine afin de répondre aux exigences de la vitesse élevée et de la charge lourde.
13Les puces sont rapidement évacuées du lit de la machine par un dispositif de rinçage automatique des puces.le liquide de refroidissement est refroidi par un refroidisseur à huile et circule symétriquement entre le lit de la machine et le réservoir de liquide de refroidissement disposé à l'extérieur.
14Une disposition raisonnable des lignes et des câbles assure la fiabilité du système CNC.
15- Systèmes hydrauliques, de lubrification et de refroidissement séparés avec refroidisseurs à huile.
16La programmation des paramètres.
3. Des piles à grande vitesse pour travaux lourds avec piles à grande vitesse multi-démarrage peuvent être réalisées.
4La fonction de diagnostic de défaut est disponible.
5. protection contre la rétraction rapide; en cas d'arrêt de l'alimentation ou de défaillance, rétractez la plaque de cuisson de façon synchrone et rapide pour éviter toute collision.
6- Conception de construction compacte pour économiser de l'espace au sol; disposition raisonnable afin de faciliter le fonctionnement.
7La conception symétrique du lit et de la colonne à double paroi, renforcée de côtes, assure une distribution thermique stable de la machine.
8Un moteur à fuseau à courant alternatif de grande puissance est utilisé pour le fuseau; un engrenage hélicoïdal de haute précision est adopté pour la transmission;le mécanisme d'élimination de la clearance différentielle d'une dent est disposé à la fin de la chaîne de transmission;.
9. des roulements spéciaux de broche sont utilisés pour soutenir la broche de plaque, une voie de guidage en acier et une large voie de guidage rectangulaire sont utilisés pour glisser, assurant ainsi la rigidité élevée de la machine,bonne capacité anti-vibration et précision stable.
10Il est équipé d'un dispositif de serrage automatique et d'un dispositif de surveillance et d'alarme automatique de la surcharge de broche.
11. des roulements de super précision sont utilisés pour soutenir la broche de la table de travail, un système d'engrenages à double ver breveté chinois de super précision est utilisé pour la table de travail pour effectuer une transmission sans dégagement,un cylindre de serrage est disposé au bas de la table de travail.
12Les composants encombrants sont à double paroi, renforcés de côtes et de construction symétrique.augmenter ainsi considérablement la rigidité de la machine afin de répondre aux exigences de la vitesse élevée et de la charge lourde.
13Les puces sont rapidement évacuées du lit de la machine par un dispositif de rinçage automatique des puces.le liquide de refroidissement est refroidi par un refroidisseur à huile et circule symétriquement entre le lit de la machine et le réservoir de liquide de refroidissement disposé à l'extérieur.
14Une disposition raisonnable des lignes et des câbles assure la fiabilité du système CNC.
15- Systèmes hydrauliques, de lubrification et de refroidissement séparés avec refroidisseurs à huile.
16La programmation des paramètres.
Les spécifications | Unités | Le produit doit être présenté sous forme d'une couche d'étiquette. | Le produit doit être présenté sous forme d'une couche d'étiquette. |
Max. Dia de la pièce. | mm | 400 | 500 |
Module max. de la pièce à usiner | mm | 12 | 12 |
Max. déplacement axial | mm | 400 | 400 |
Nombre de dents | 6 à 600 | 6 à 600 | |
Dimensions maximales de la plaque de cuisson (diame*longueur) | mm | Φ170*230 | Φ170*230 |
Entraînement conique de broche de plateau | Pour les produits: | Pour les produits: | |
Le tableau de travail. | mm | Φ500 | Φ500 |
Max. angle de pivotement de la tête du plateau | dé | ± 45 | ± 45 |
Distance centrale entre la plaque et la table de travail | mm | 45 à 315 | 45 à 345 |
Distance entre l'axe de la plaque et la surface de la table de travail | mm | 200 à 600 | 200 à 600 |
Distance entre la face centrale et la surface de la table de travail | mm | 360 à 860 | 360 à 860 |
Voyage tangentiel maximal ((axe Y) | mm | 200 | 200 |
Velocité maximale de la broche ((axe B) | Rpm | 700 | 700 |
Velocité maximale de la table de travail ((axe C) | Rpm | 35 | 35 |
Voyage radial rapide ((axe X) | mm/min | 3000 | 3000 |
Voyage rapide tangentiel ((axe Y) | mm/min | 1500 | 1500 |
Voyage rapide axiale ((axe Z) | mm/min | 3000 | 3000 |
Résolution des coordonnées linéaires de l'axe CNC | - Je vous en prie. | 0.001 | 0.001 |
Résolution des coordonnées rotatives de l'axe CNC | - Je vous en prie. | 0.001 | 0.001 |
Puissance du moteur principal | kW | 18 | 18 |
Puissance totale | Qua | 55/50 Hz | 55/50 Hz |
Poids de la machine principale | en kg | 17500 | 17500 |
Équipement de plaque d'allumage Φ40 Appareil de serrage automatique de la plaque Pièces à usiner Système hydraulique Système de refroidissement Système de lubrification Système de lubrification mesuré Chiller à huile pour liquide de refroidissement Chiller à huile pour huile hydraulique et lubrifiante Système CNC FANUC 18i 10.4" affichage couleur Interface RS232 Disque de stockage des données de la machine Armoire électrique avec climatiseur Armoire à indication avec climatiseur Lampe d'indication de l'état de la machine Fonction de commande à deux mains Commutateur de sécurité Protection entièrement fermée Collecteur de brume d'huile Convoyeur à copeaux Chariot à puces Pistolet à huile de déverrouillage manuel Particules isolantes pour les vibrations Outils spéciaux pour l'installation et le réglage | Système CNC SIEMENS 840D Grogramme de conversation homme-machine Traitement de la roue de ver à la méthode tangentielle Pièces à usiner Fonction d'alignement automatique des dents Dispositif de débure Fonction de coupe du spline racine cône Support auxiliaire de la pièce à usiner Montage facultatif de l'arbre de cuve Composants commerciaux Japon FANUC 18i ou Allemagne SIEMENS 840D système CNC L'Allemagne ou le Japon: roulements à broche et autres roulements à clef Taiwan HIWIN vis à bille Composant hydraulique allemand ou américain Allemagne composant d'étanchéité Corée du Sud Allemagne P+F encodeur Angleterre collecteur de brume d'huile réfrigérateur à huile de Taiwan Système de lubrification à Nanjing |
