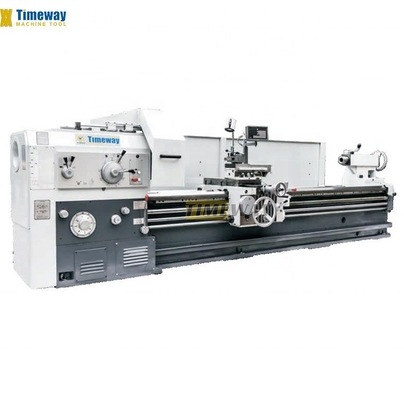

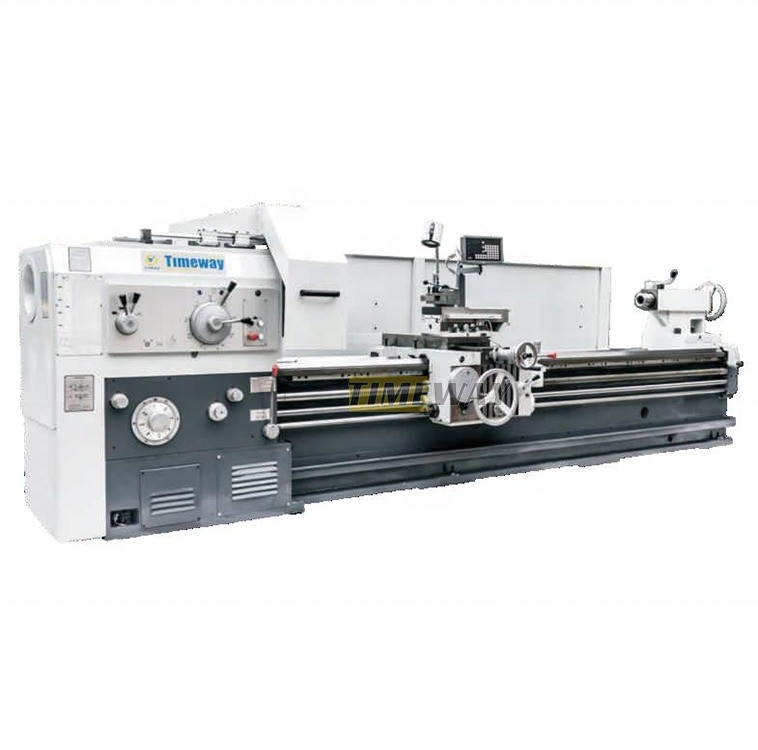

Capacité de chargement de 3000 kg Tour horizontal pour usinage lourd
Détails sur le produit:
| Lieu d'origine: | Shanghai |
| Nom de marque: | TIMEEWAY |
| Numéro de modèle: | Le nombre d'équipements utilisés est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $18,000.00/sets 1-1 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 1500 | Région de vitesse de la broche ((rpm): | 6 - 750 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | De faible puissance | Largeur du lit (mm): | 1730 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 11 |
| Voltage: | 220V/380V/400V/415V | Dimension ((L*W*H): | Le nombre de pièces de rechange est le suivant: |
| Poids (kg): | 5 000 kg | Garantie: | 1 année |
| Points clés de vente: | Multifonctionnel | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Oscillation maximale au-dessus de lit: | 800 mm |
| Distance entre les centres: | 1500/2000/3000 mm | Largeur de lit: | 600 mm |
| Capacité de chargement: | 3 000 kg | Trou d'axe: | 100 millimètres |
| Gamme de vitesse d'axe: | 6 à 750 tr/min | Vitesse d'alimentation rapide: | 4000 mm/min |
| Taille de la section d'outil: | 32x32 millimètre | Largeur de machine: | 1730 millimètres |
| Hauteur de la machine: | 1450 millimètres | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 | Industrie concernée: | Fabrication, travaux de construction |
| Emplacement de la salle d'exposition: | France, Indonésie, Russie | Composants de base: | Pompe, PLC |
| Max. Longueur tournée (mm): | 1350 MILLIMÈTRES | Année: | Nouveau |
| Port: | Port de Chine | ||
Description de produit
Description des produits
1Ces tours sont adaptés pour tourner des surfaces cylindriques intérieures et extérieures, des surfaces coniques et d'autres pièces rotatives.fils de module et fils radiaux, et peut couper les rainures d'huile et les serrures.
2La machine est solide, rigide, puissante, à large portée de vitesse et capable de couper à grande vitesse et avec une grande puissance.
3Lorsque la pièce est terminée, l'erreur de rondeur n'est pas supérieure à 0,01 mm, l'erreur de degré cylindrique n'est pas supérieure à 0,03 mm dans la longueur de mesure de 300 mm.
4Il convient à la découpe stable et robuste de pièces de taille moyenne et grande telles que des pièces moulées, des pièces rigides et des métaux non ferreux.
5Le lit est constitué d'un lit structural en fonte. Les côtes intérieures ont une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire.Sur la surface de guidage coulissant, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi l'apparition de
de ramper à basse vitesse.
6Le roulement de broche de la machine adopte des produits de marque célèbres.

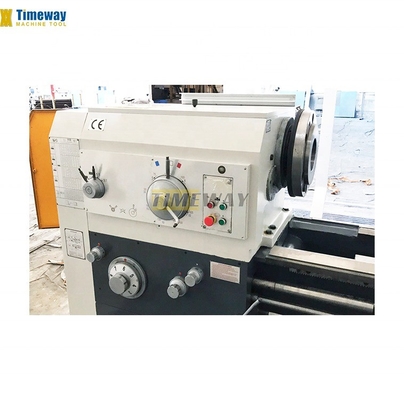

Pour réduire la déformation thermique, la tête est lubrifiée par un cycle de bain d'huile.L'extrémité avant de l'arbre principal adopte une structure à trois supports d'un roulement à billes angulaires de contact à deux couchesLes engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.La broche bien assemblée présente les caractéristiques d'une faible élévation de température, une faible déformation thermique et une grande précision, ce qui permet au fuseau de maintenir une précision relativement stable pendant le fonctionnement à long terme.
7. Un lit de type unité à haute rigidité avec une envergure de 600 mm, ce qui garantit à la machine une forte stabilité et une grande précision, et la capacité de chargement entre les centres peut atteindre 3000 kg.
8. Spindle standard à travers le diamètre du trou Ф100mm, peut être Ф140mm en option; Pour l'usinage d'une grande variété de pièces, la machine a une plage de vitesse de 6-775rpm avec 24 vitesses.
9. la glissière supérieure peut tourner le cône court par alimentation automatique ou manuelle, la glissière supérieure et l'alimentation longitudinale combinées peuvent tourner la longue surface conique.
2La machine est solide, rigide, puissante, à large portée de vitesse et capable de couper à grande vitesse et avec une grande puissance.
3Lorsque la pièce est terminée, l'erreur de rondeur n'est pas supérieure à 0,01 mm, l'erreur de degré cylindrique n'est pas supérieure à 0,03 mm dans la longueur de mesure de 300 mm.
4Il convient à la découpe stable et robuste de pièces de taille moyenne et grande telles que des pièces moulées, des pièces rigides et des métaux non ferreux.
5Le lit est constitué d'un lit structural en fonte. Les côtes intérieures ont une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire.Sur la surface de guidage coulissant, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi l'apparition de
de ramper à basse vitesse.
6Le roulement de broche de la machine adopte des produits de marque célèbres.
Pour réduire la déformation thermique, la tête est lubrifiée par un cycle de bain d'huile.L'extrémité avant de l'arbre principal adopte une structure à trois supports d'un roulement à billes angulaires de contact à deux couchesLes engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.La broche bien assemblée présente les caractéristiques d'une faible élévation de température, une faible déformation thermique et une grande précision, ce qui permet au fuseau de maintenir une précision relativement stable pendant le fonctionnement à long terme.
7. Un lit de type unité à haute rigidité avec une envergure de 600 mm, ce qui garantit à la machine une forte stabilité et une grande précision, et la capacité de chargement entre les centres peut atteindre 3000 kg.
8. Spindle standard à travers le diamètre du trou Ф100mm, peut être Ф140mm en option; Pour l'usinage d'une grande variété de pièces, la machine a une plage de vitesse de 6-775rpm avec 24 vitesses.
9. la glissière supérieure peut tourner le cône court par alimentation automatique ou manuelle, la glissière supérieure et l'alimentation longitudinale combinées peuvent tourner la longue surface conique.
Les spécifications | Unité | Le numéro d'enregistrement | Le numéro d'identification |
Passez-vous sur le lit. | mm | 630 | 800 |
Faire basculer la voiture | mm | 350 | 480 |
Longueur maximale de la pièce à usiner | mm | 1000 à 10000 | 1500 à 6000 |
Max. longueur de virage | mm | Pour les machines à écrire | autres produits de la filière |
Durabilité du guidage | mm | 600 | 600 |
Poids maximal de la pièce à usiner | en kg | 3000 | 3000 |
Nose à broche | - | C11 | C11 (C15 est facultatif) |
Parcours à fente | mm | 100 | 100 (140 au choix) |
Trou conique de la broche | - | Le nombre de points | Première mesure:20 |
Plage de vitesses de la broche | Rpm | 6 à 800 | Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2 de l'installation. |
Nombre de vitesses de la broche | étapes | 2 étapes, pas à pas dans les étapes | 18; 6 |
Vitesse d'alimentation longitudinale | mm/r | 0.1-12. Je vous en prie.2 | 0.1-24.32 (64) |
Vitesse d'alimentation croisée | mm/r | 0.05 à 6.6 | 0.05 à 12.16 (64) |
Numéro et portée du fil métrique | mm | 1 à 120 (47) | 1 à 240 (50) |
Numéro et gamme de fils de pouces | Le TPI | 28 à 1/2 (25) | 14 à 16 |
Nombre et gamme de fils de modules | MP | 0.5 à 60 (45) | 0.5 à 120 (53) |
Numéro et gamme de fils | DP | 28-1 (29) | 28-1 (24) |
Vitesse de traversée rapide | mm/min | 3800 | 4000 |
Distance entre le fuseau et le plan de l'outil | mm | 33 | 33 |
Plage de balancement du poteau d'outil | - Je ne sais pas. | ± 90 | ± 90 |
Max. déplacement du glissement transversal | mm | 449 | 500 |
Max. déplacement de la glissière supérieure | mm | 200 | 200 |
Section de la tige de l'outil | mm | 32x32 | 32x32 |
Dia. de plumes de queue | mm | 120 | 100 |
Voyage de la plume de queue | mm | 200 | 250 |
Pneumatique à base de plumes de cheval | MT6 | MT6 | |
Puissance du moteur principal | kW | 15 | 11 |
Longueur | mm | 3 000 à 12 000 | 3670 à 8260 |
Largeur | mm | 1400 | 1730 |
Taille | mm | 1290 | 1450 |
3 mâchoires Reste constant (plus de 2 M de longueur)Suivez le repos. Le mouvement manuel de la queue, centre mort poste d'outillage de 4 stations Système de refroidissement Lampe de travail Outils et boîte à outils Pièces et boulons de nivellement Manuel d'utilisation | à 4 mâchoires indépendantes, Plaque de face DRO à 2 ou 3 axes Garde de chuck Garde-outil Défense contre les éclaboussures arrière Postes d'outils à changement rapide Appareil de meulage |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
