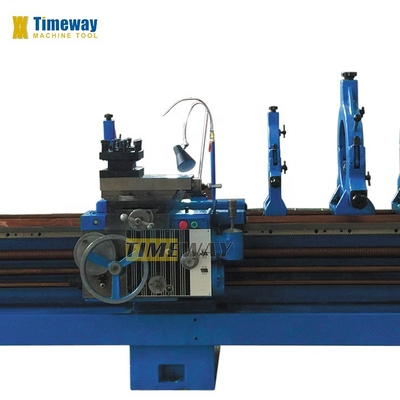

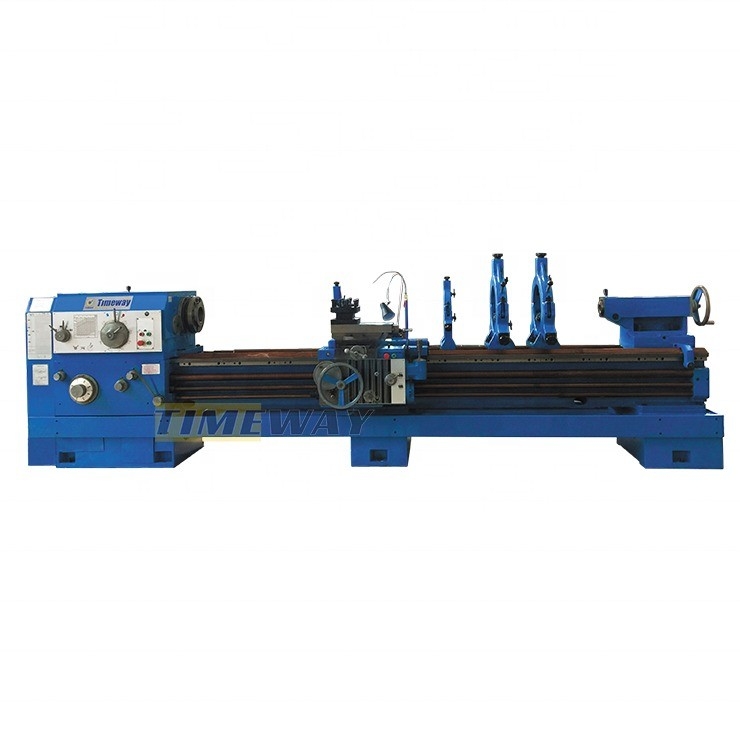

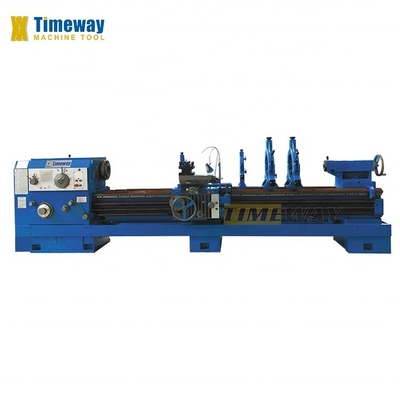

2022 Vente de tournesol horizontal lourd à 100 mm de forage de broche et 550 mm de largeur de lit
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | timac |
| Numéro de modèle: | Le numéro d'immatriculation |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $30,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 9850 | Région de vitesse de la broche ((rpm): | 7.5 - 1000 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Taux de charge moyen | Largeur du lit (mm): | 182mm |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 11 |
| Voltage: | Pour les appareils à commande numérique | Dimension ((L*W*H): | 2958x1393x1537 Je suis désolé. |
| Poids (kg): | 2500 kg | Garantie: | 1 année |
| Points clés de vente: | Multifonctionnel | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Oscillation maximale au-dessus de lit: | 630 mm |
| Glissière de croix de Max. Swing Over: | 350 mm | Distance entre les centres: | 750mm |
| Max. longueur de rotation: | 600 mm | Max. basculement sur l'écartement (facultatif): | 830mm |
| Longueur de l'écart (facultatif): | 300 mm | Largeur de lit: | 550 mm |
| Capacité de chargement: | 2000 kg ou plus | Nez d'axe: | C11 |
| Trou d'axe: | 100 mm | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 | Industrie concernée: | Usine de fabrication |
| Emplacement de la salle d'exposition: | Égypte, Royaume-Uni, France, Philippines, Thaïlande, Kenya, Corée du Sud, Sri Lanka, Kazakhstan, Ouz | Composants de base: | Moteur |
| Max. Longueur tournée (mm): | 300 mm | Port: | Port de Chine |
Description de produit
Description des produits
Caractéristiques:
1.Ce tour de série est adapté pour tourner des surfaces cylindriques intérieures et extérieures, des surfaces coniques et d'autres pièces rotatives.à débit de roulement de 50 mm ou plus mais n'excédant pas 50 mm, et peut couper les rainures d'huile et les voies clés.
2Corps solide, rigide, puissant, large de vitesse et capable de couper à grande vitesse.
3Il convient à la découpe stable et robuste de pièces de taille moyenne et grande telles que des pièces moulées, des pièces rigides et des métaux non ferreux.
4Le lit est constitué d'un lit structural en fonte. Les côtes intérieures présentent une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire.Sur la surface de guidage coulissant, la technologie de la plaque de guidage anti rampage est adoptée, et la
les caractéristiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi l'apparition d'un rampage à basse vitesse.

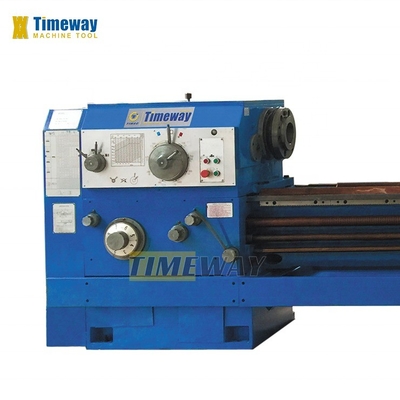

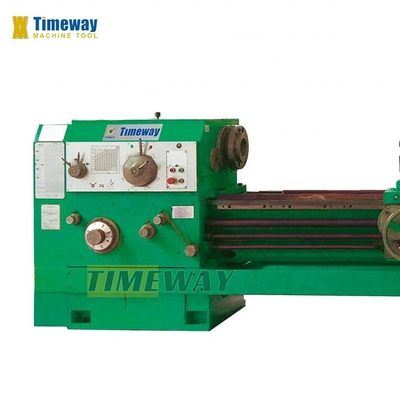

5.Le roulement à broche adopte des produits de marque célèbres.La boîte à broche adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.Pour réduire la déformation thermique, la tête est lubrifiée par un cycle de bain d'huile.
Le roulement à billes à contact angulaire à deux rangées adopte une structure à trois supports, ce qui améliore la précision et augmente la rigidité.Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruitLe fuseau bien assemblé présente les caractéristiques d'une faible élévation de température, d'une faible déformation thermique et d'une grande précision.qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.
6- un lit plat résistant à la torsion, une fonte de haute qualité soigneusement fabriquée et un traitement de précision de l'extinction par induction de la surface du rail,par les rails conducteurs adhésifs en PTFE et le grattage manuel de précision.
7.Spinelle standard à travers le trou pour le grand trou de 100 mm; Large plage de vitesses avec 18 vitesses pour l'usinage d'une grande variété de pièces.
8.Adoptez une structure de lit de type fractionné, la surface du rail de guidage adopte deux rails plats en V, largeur du lit 550 mm et la capacité de chargement peut être jusqu'à 2000 kg
1.Ce tour de série est adapté pour tourner des surfaces cylindriques intérieures et extérieures, des surfaces coniques et d'autres pièces rotatives.à débit de roulement de 50 mm ou plus mais n'excédant pas 50 mm, et peut couper les rainures d'huile et les voies clés.
2Corps solide, rigide, puissant, large de vitesse et capable de couper à grande vitesse.
3Il convient à la découpe stable et robuste de pièces de taille moyenne et grande telles que des pièces moulées, des pièces rigides et des métaux non ferreux.
4Le lit est constitué d'un lit structural en fonte. Les côtes intérieures présentent une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de broyage à fréquence intermédiaire.Sur la surface de guidage coulissant, la technologie de la plaque de guidage anti rampage est adoptée, et la
les caractéristiques telles que le coefficient d'amortissement du frottement sont dans un état optimal, évitant ainsi l'apparition d'un rampage à basse vitesse.
5.Le roulement à broche adopte des produits de marque célèbres.La boîte à broche adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.Pour réduire la déformation thermique, la tête est lubrifiée par un cycle de bain d'huile.
Le roulement à billes à contact angulaire à deux rangées adopte une structure à trois supports, ce qui améliore la précision et augmente la rigidité.Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruitLe fuseau bien assemblé présente les caractéristiques d'une faible élévation de température, d'une faible déformation thermique et d'une grande précision.qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.
6- un lit plat résistant à la torsion, une fonte de haute qualité soigneusement fabriquée et un traitement de précision de l'extinction par induction de la surface du rail,par les rails conducteurs adhésifs en PTFE et le grattage manuel de précision.
7.Spinelle standard à travers le trou pour le grand trou de 100 mm; Large plage de vitesses avec 18 vitesses pour l'usinage d'une grande variété de pièces.
8.Adoptez une structure de lit de type fractionné, la surface du rail de guidage adopte deux rails plats en V, largeur du lit 550 mm et la capacité de chargement peut être jusqu'à 2000 kg
Les spécifications | Unité | Le numéro de série: | ||
Max, tourne-toi sur le lit. | mm | 630 | ||
Max. bascule sur le glissement croisé | mm | 350 | ||
Distance entre les centres | mm | Le montant de l'aide est calculé à partir du montant de l'aide. | ||
Max. longueur de virage | mm | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. | ||
Max. basculement sur l'écartement (facultatif) | mm | 830 | ||
Longueur de l'écart (facultatif) | mm | 300 | ||
Largeur du lit | mm | 550 | ||
Capacité de chargement | en kg | 2000 | ||
Nose à broche | C11 | |||
Parcours à fente | mm | 100 | ||
Tone de la broche | Le nombre de points | |||
Plage de vitesse de la broche | Rpm | 7.5 à 1000 | ||
Pas de vitesse de la broche | étapes | 18 | ||
Plage d'alimentation longitudinale | mm/r | 0.1-24.32 (64) | ||
Plage d'alimentation croisée | mm/r | 0.05 à 12.16 (64) | ||
Lecteur d'écrans | mm | 12 | ||
Plage de fils métriques (espèces) | mm | 1 à 240 (50) | ||
Réseau de fils de pouces (espèces) | Le TPI | 14 à 26 | ||
Variété de fils de modules (espèces) | mm | 0.5 à 120 (53) | ||
Faisceau de fils diamétraux (espèces) | DP | 28 à 24 | ||
Vitesse d'alimentation rapide | mm/min | 4000 | ||
Voyage en glissement croisé | mm | 440 | ||
Le déplacement de la diapositive supérieure | mm | 200 | ||
Taille de la section d'outil | mm | 32x32 | ||
Diamètre de la plume de la queue | mm | 100 | ||
Voyage par plumes de queue | mm | 250 | ||
Plumes coniques de la queue | MT5 Résultats | |||
Puissance du moteur principal | kW | 11 | ||
Longueur de la machine | mm | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de l'accord. | ||
Largeur de la machine | mm | 1393 | ||
Hauteur de la machine | mm | 1537 | ||
Le raccord de broyage est facultatif

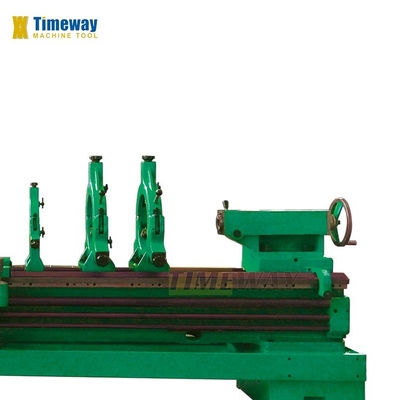

Suivez le repos
Garde de protection
Accessoires standard | Accessoires facultatifs |
Un coup à trois mâchoires. repos régulier (longueur supérieure à 2 M), Suivez le repos. à l'aide d'un dispositif de détection de l'eau, Le centre est mort. à 4 postes d'outillage, Système de refroidissement, lampe de travail, Outils et boîte à outils, Coude et boulons de nivellement, Manuel d'utilisation | à 4 mâchoires indépendantes, plaque de face, DRO à 2 ou 3 axes, Le garde de Chuck, le poste de garde, Garde arrière contre les éclaboussures. Un poste d'outil à changement rapide, Une attache émoussante. |
