>> Une lecture numérique à deux axes sur deux est disponible.
La garde de Chuck est disponible.
 |

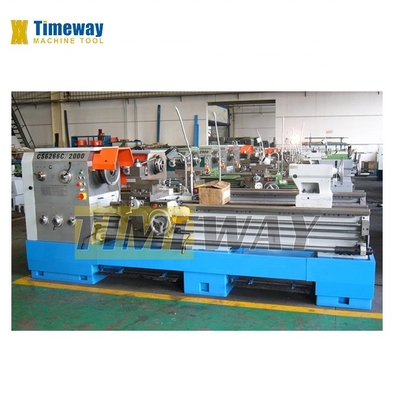

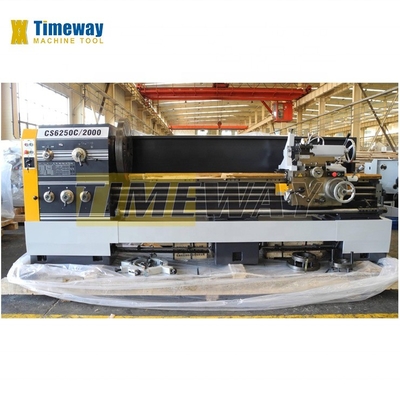

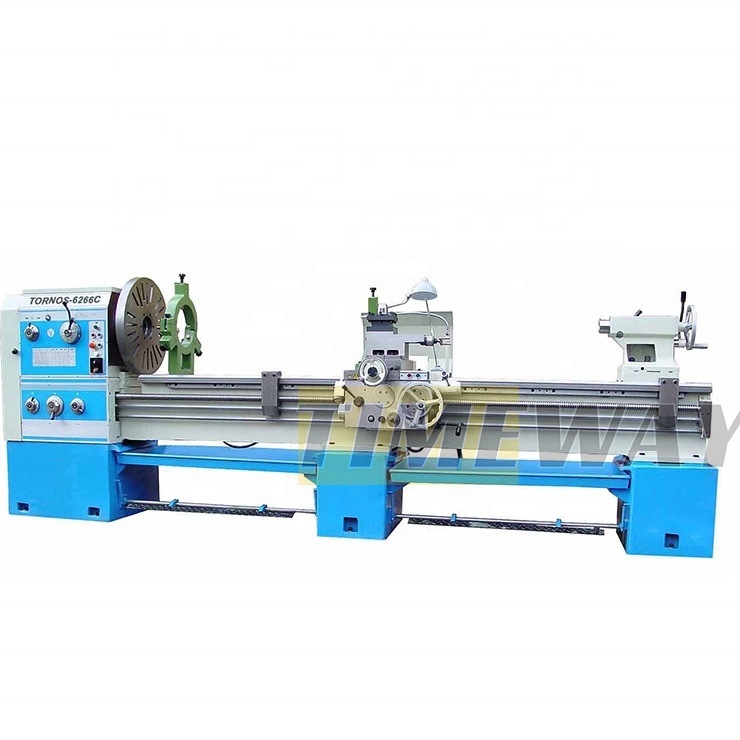

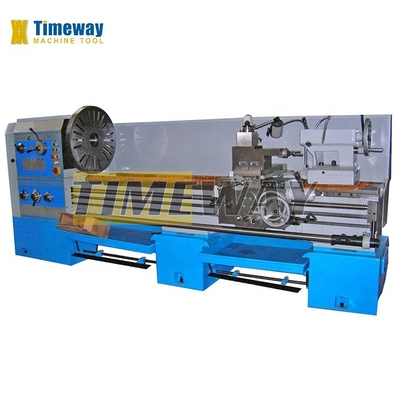

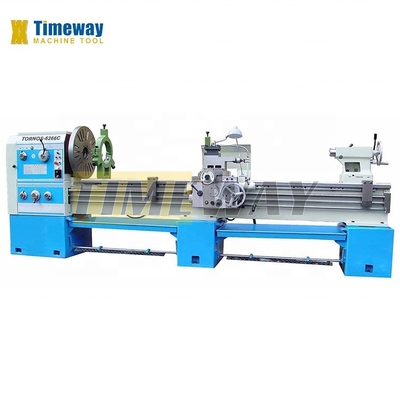

Tornos Lit de séparation métallique pur Tournevis conventionnel 3700 kg Poids 200V-480V Voltage
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC, TIMEWAY |
| Numéro de modèle: | Le système de détection de l'urine est utilisé. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $17,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 200 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 3000 | Région de vitesse de la broche ((rpm): | 30 - 1400 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Taux de charge moyen | Largeur du lit (mm): | 400 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 7.5 |
| Voltage: | Pour les appareils à commande numérique | Dimension ((L*W*H): | comme modèle |
| Poids (kg): | 3700KG | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Type de commercialisation: | Produit chaud 2021 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Type de tour: | Le tour à lit plat horizontal est un tour universel à espace |
| Max. Swing Diameter: | 800 mm | Oscillation maximale au-dessus de chariot: | 560 mm |
| Max. Swing à Gap: | Pour les véhicules à moteur | Longueur effective de l'écart: | 210mm |
| Largeur de lit: | 400 mm | Section de l'outil de tournage: | 25X25MM |
| Taper à fuseau: | Le Morse N°.6 | Puissance du moteur principal: | 7.5 kW |
| Couleur du tour: | Selon les exigences du client | Condition: | Nouveau |
| Industrie concernée: | Hôtels, magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de mach | Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, Allemagne, Mexique, Russie, Espagne, Colombie, Algérie, Roumanie, Afriqu |
| Composants de base: | Incidence, pompe, vitesse, moteur, boîte de vitesse | Max. Longueur tournée (mm): | 2950 millimètre |
| Année: | 2021,06 | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 105 |
| Port: | Chine tout port | ||
Description de produit
Description des produits
3 mâchoires | Centre de vie |
4 mâchoires | Appareil de tournage conique |
Plaque de face | Pour le forage |
Le centre est mort. | Porteur d'outil de changement rapide |
Cadran de poursuite des fils | Lecture numérique 2/3 axes |
Protection contre les éclaboussures | Couverture de chuck |
Pistolet à huile | Couvercle de vis à plomb |
Lampe de travail | Couvercle du poteau d'outil |
Système de refroidissement | Plaque de conduite |
Un repos régulier | |
Suivez le repos. | |
Changement de vitesse | |
Couvercle de réduction | |
Frein à pieds | |
Boulons de fondation | |
Boîte à outils et outils | |
Manuel d'utilisation |
Spécification | Unité | Pour les appareils de traitement des eaux usées | Pour les produits à base d'alcool: | Le système de détection de la pollution atmosphérique |
Max, tourne-toi sur le lit. | mm | 500 | 660 | 800 |
Max. bascule sur le glissement croisé | mm | 300 | 420 | 560 |
Max. Passez au-dessus de l' écart | mm | 710 | 870 | 1000 |
Longueur de l'écart | mm | 240 | 240 | 240 |
Distance entre les centres | mm | Le montant de l'aide est calculé en fonction des coûts. | Le montant de l'aide est calculé en fonction des coûts. | 2000 ou 2000 |
Max. longueur de virage | mm | Le nombre de personnes concernées | Le nombre de personnes concernées | 1850/2850 |
Parcours à fente | mm | Φ105 | Φ105 | Φ105 |
Tone de la broche | - | Φ113, 1:20 | Φ113, 1:20 | Φ113, 1:20 |
Nose à broche | - | Le numéro ISO 702/II8 | Le numéro ISO 702/II8 | Le numéro ISO 702/II8 |
Plage de vitesse de la broche (étapes) | Rpm | 36 à 1600 (12) | 36 à 1600 (12) | 30 à 1400 (12) |
Le déplacement de la diapositive supérieure | mm | 145 | 145 | 145 |
Voyage en glissement croisé | mm | 320 | 310 | 320 |
Taille de la section d'outil | mm | 25x25 | 25x25 | 25x25 |
Vitesse d'alimentation rapide dans l'axe X | M/min | 50 Hz: un.9; 60 Hz: 2.3 | 50 Hz: un.9; 60 Hz: 2.3 | 50 Hz: un.9; 60 Hz: 2.3 |
Vitesse d'alimentation rapide en axe Z | M/min | 50 Hz: quatre.5; 60 Hz: 5.4 | 50 Hz:4.5; 60 Hz: 5.4 | 50 Hz: quatre.5; 60 Hz: 5.4 |
Plage d'alimentation sur l'axe X | mm/r | 0.027-1.07 (65) | 0.027-1.07 (65) | 0.027-1.07 (65) |
Plage d'alimentation de l'axe Z | mm/r | 0.63 à 2.52 (65) | 0.63 à 2.52 (65) | 0.63 à 2.52 (65) |
Plage de fils métriques (espèces) | mm | 1 à 14 (22) | 1 à 14 (22) | 1 à 14 (22) |
Réseau de fils de pouces (espèces) | Le TPI | 28-2 (25) | 28-2 (25) | 28-2 (25) |
Variété de fils de modules (espèces) | MP | 0.5 à 7 (18) | 0.5 à 7 (18) | 0.5 à 7 (18) |
Faisceau de fils diamétraux (espèces) | DP | 56-4 (24) | 56-4 (24) | 56-4 (24) |
Diamètre de la plume de la queue | mm | Φ75 | Φ75 | Φ90 |
Voyage par plumes de queue | mm | 150 | 150 | 150 |
Plumes coniques de la queue | - | MT5 Résultats | MT5 Résultats | MT5 Résultats |
Puissance du moteur principal | kW | 7.5 | 7.5 | 7.5 |
Puissance du moteur à alimentation rapide | kW | 0.3 | 0.3 | 0.3 |
Puissance du moteur de la pompe à liquide de refroidissement | kW | 0.12 | 0.12 | 0.12 |
Longueur de la machine | mm | Le règlement (CE) n° 2382/2632 est modifié comme suit: | Le règlement (CE) n° 2382/2632 est modifié comme suit: | Les autres |
Largeur de la machine | mm | 975 | 975 | 1340 |
Hauteur de la machine | mm | 1270 | 1450 | 1490 |
Poids de la machine | en kg | Pour les appareils de surveillance de la sécurité | Le montant de l'aide est calculé à partir du montant de l'aide. | 3300 ou 3700 |
Détails de la machine
Le tour de lit à écart de série est adapté à tous les types de travaux de tournage, tels que le tournage interne et externe, le tournage conique et d'autres pièces rotatives tournant, le tournage de face d'extrémité,Il tourne aussi toutes sortes de fils communs: pouces, métrique, module et DP; effectuer le forage, le reaming, le tapping et le broaching des rainures.
Je suis désolé.
>> Le tour à 3 mâchoires standard, serrant rapidement la pièce;
Je suis désolé.
>> Le lit à côtes est en fonte de haute qualité;
>> Les rails de guidage sont durcis et broyés, et la dureté est jusqu'à HRC52;
Je suis désolé.
>> Alimentation automatique et alimentation rapide sur l'axe X/Z par une seule poignée.
>> type USA, type EUROPE,Type italienposte d'outil de changement rapide au choix;
Je suis désolé.
>> Le repos régulier et le repos de suivi sont équipés en standard pour le tour à lit plat.
>> Le tailstock manuel peut se verrouiller et se détacher rapidement.
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Pièces d'essai complètes(uniquement pour le tour CNC horizontal):
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Pourquoi nous choisir?
Interféromètre laser Renishaw (uniquement pour le tour CNC horizontal):
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
