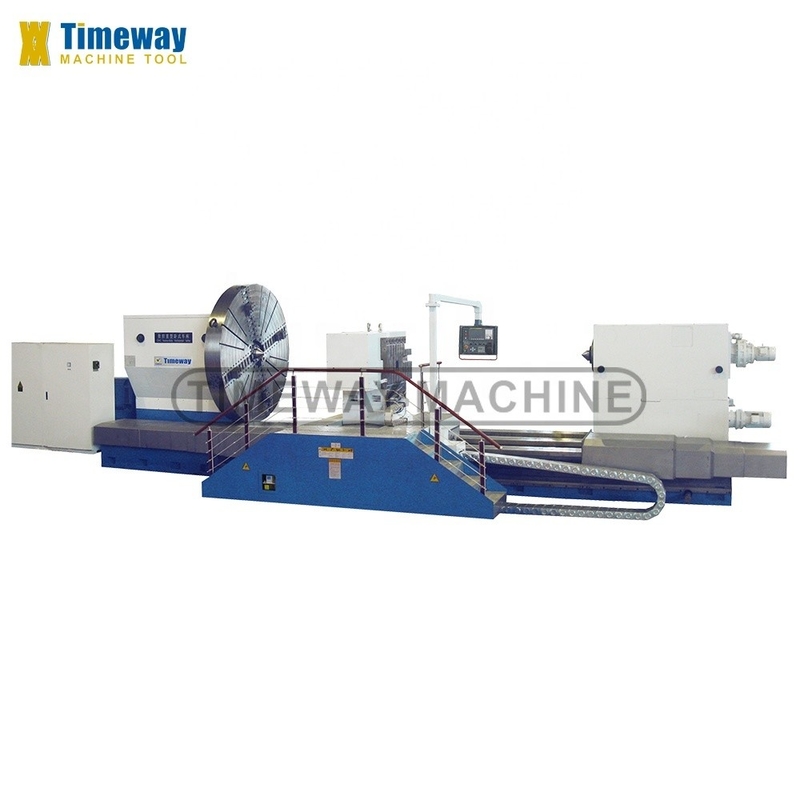

Tour automatique à rouleaux CNC à lit plat métallique à tour horizontal à fuseaux jumeaux
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timac |
| Numéro de modèle: | Un AK-1600H |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $58,000.00/acres 1-2 acres |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 1600 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Largeur du lit (mm): | 0 millimètres | Puissance du moteur à broche ((kW): | 75 |
| Nombre de broches: | Deux jumeaux | Nombre d'axes: | 2 |
| Voyage (axe X): | 4000 millimètres | Voyage (axe Z) (mm): | 1600 millimètres |
| Précision de positionnement (mm): | ±0.001 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0.001 |
| Voltage: | Exigences du client | Système de commande CNC: | Le FANUC |
| Les postes d'outillage: | 8, 4 | Poids (kg): | 120000 |
| Garantie: | 1 année | Points clés de vente: | Prix compétitif |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Oscillation maximale au-dessus de lit: | Unité de mesure |
| Max. diamètre de balancement sur le chariot: | 1250 mm | Distance entre les centres: | Pour les véhicules à moteur |
| Capacité de chargement: | 32 tonnes | Largeur de lit: | Unité de mesure |
| Diamètre du tuyau: | Unité de mesure | Max. couple de chuck: | 80kn. M |
| Angle conique de la broche: | 75° | Gamme de vitesse d'axe: | 00,8 à 160 tr/min (sans pas) |
| Plage d'alimentation croisée: | 1 à 2 000 mm/min | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | Autres | Industrie concernée: | Hôtels, magasins de matériau de construction, ateliers de réparations de machines |
| Emplacement de la salle d'exposition: | Égypte, Turquie, Italie, Brésil, Pérou, Indonésie, Mexique, Russie, Argentine | Type de commercialisation: | Produit chaud 2019 |
| Composants de base: | Incidence, PLC | Année: | 2023 |
| Velocité maximale de la broche (rpm): | Pour les véhicules à moteur électrique | ||
Description de produit
Description du produit

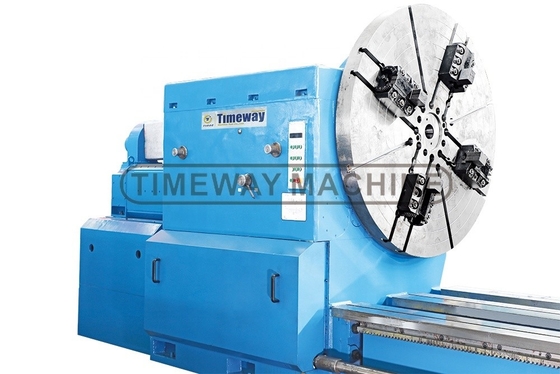

Le tour horizontal CNC à charge lourde AK-1600H
Caractéristiques:
---Ce tour est en forme de boîte entière structure à trois voies de guidage, en adoptant la fonte de fer de haute qualité (HT300) une coulée de moulage, après le deuxième traitement de vieillissement,il présente la caractéristique d'une performance stable; largeur de la voie de guidage (1600 mm), bonne rigidité, capacité anti-vibration.

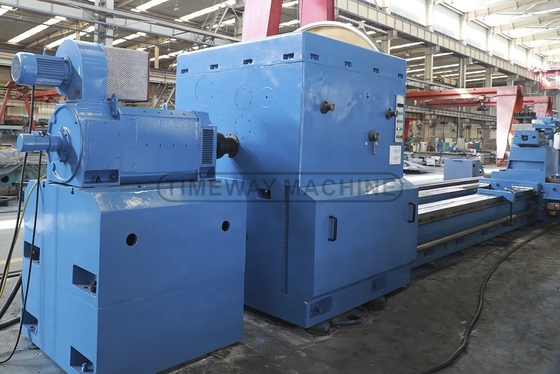

---Le mécanisme principal est entraîné par le moteur CC de 75 kW, en utilisant la méthode de régulation magnétique réglable, la tension de réglage et le mode de régulation de vitesse hybride, le rapport est de 1:22.2, le changement de vitesse est en trois étapes, le rapport de vitesse intégré mécanique et électrique est de 1: 200, la plage de vitesse de la broche est de 0,8 ~ 160 r / min et le changement de vitesse sans pas.
---Le diamètre de la fente de fente est grand, la tête adopte la structure de type fractionné et la rigidité de contact est améliorée après
Le fuseau adopte la structure de roulement avant et arrière, de sorte que la rigidité radiale et axiale et la précision de rotation sont élevées.
---Travail lourd à quatre mâchoires. configuration standard a deux repos stables, l'un est de type fermé, l'autre est de type ouvert.
---Il est équipé d'un dispositif de protection et d'un bouton de sécurité d'arrêt d'urgence, lorsque la machine rencontre soudainement une panne de courant soudaine ou d'autres défaillances,en raison de la conception spéciale du circuit de commande, il peut s'agir d'une protection individuelle pour assurer la sécurité du tour et du personnel.

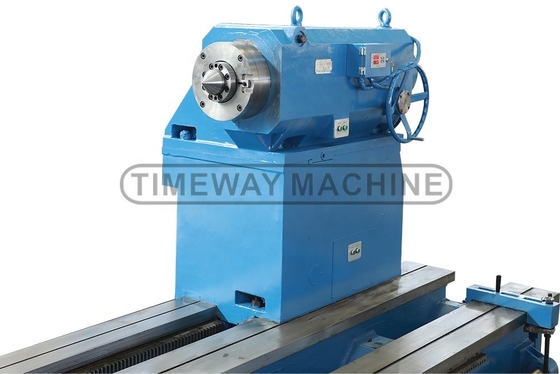

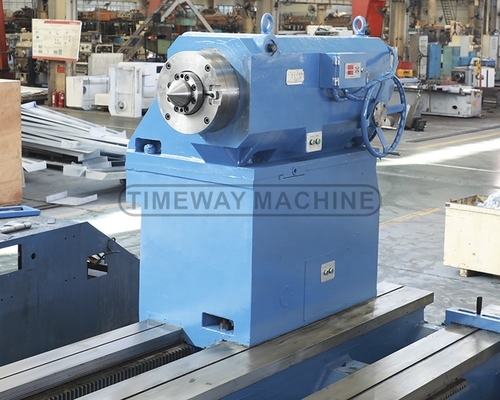

---La queue est composée d'un corps supérieur et d'un corps inférieur, le corps supérieur est équipé d'un manche, d'une broche et d'un capteur de pression, et le corps inférieur est équipé d'un mécanisme de mouvement rapide.
---Ce tour de série est basé sur le marché international et la dernière tendance de développement des tours CNC avec commande en boucle semi-fermée des tours CNC lourds populaires,1600 mm de largeur de lit plat guide façon fournir aux utilisateurs une plus grande charge de pièce à usiner, c' est l' équipement de traitement mécanique idéal pour la production de pièces de grande taille.
---Ce tour est en forme de boîte entière structure à trois voies de guidage, en adoptant la fonte de fer de haute qualité (HT300) une coulée de moulage, après le deuxième traitement de vieillissement,il présente la caractéristique d'une performance stable; largeur de la voie de guidage (1600 mm), bonne rigidité, capacité anti-vibration.
---Le mécanisme principal est entraîné par le moteur CC de 75 kW, en utilisant la méthode de régulation magnétique réglable, la tension de réglage et le mode de régulation de vitesse hybride, le rapport est de 1:22.2, le changement de vitesse est en trois étapes, le rapport de vitesse intégré mécanique et électrique est de 1: 200, la plage de vitesse de la broche est de 0,8 ~ 160 r / min et le changement de vitesse sans pas.
---Le diamètre de la fente de fente est grand, la tête adopte la structure de type fractionné et la rigidité de contact est améliorée après
Le fuseau adopte la structure de roulement avant et arrière, de sorte que la rigidité radiale et axiale et la précision de rotation sont élevées.
---Travail lourd à quatre mâchoires. configuration standard a deux repos stables, l'un est de type fermé, l'autre est de type ouvert.
---Il est équipé d'un dispositif de protection et d'un bouton de sécurité d'arrêt d'urgence, lorsque la machine rencontre soudainement une panne de courant soudaine ou d'autres défaillances,en raison de la conception spéciale du circuit de commande, il peut s'agir d'une protection individuelle pour assurer la sécurité du tour et du personnel.
---La queue est composée d'un corps supérieur et d'un corps inférieur, le corps supérieur est équipé d'un manche, d'une broche et d'un capteur de pression, et le corps inférieur est équipé d'un mécanisme de mouvement rapide.
---Ce tour de série est basé sur le marché international et la dernière tendance de développement des tours CNC avec commande en boucle semi-fermée des tours CNC lourds populaires,1600 mm de largeur de lit plat guide façon fournir aux utilisateurs une plus grande charge de pièce à usiner, c' est l' équipement de traitement mécanique idéal pour la production de pièces de grande taille.
Spécification
Spécification | Unité | Un AK-1600H |
Max, tourne-toi sur le lit. | mm | 1600 |
Max... tourne sur le glissement croisé | mm | 1250 |
Distance entre les centres | mm | 4000 à 2000 |
Largeur du lit | mm | 1600 (3 dépliants) |
Capacité de chargement | tonnes | 32 |
Diamètre du tuyau | mm | 1600 |
Max. couple de chuck | Nom de l'organisme | 80 |
Angle conique de la broche | - Je ne sais pas. | 75° |
Plage de vitesse de la broche | Rpm | 0.8 ~ 160 (sans pas) |
Plage d'alimentation croisée | mm/min | 1 à 2 000 |
Voyage croisé | mm | 725 |
Plage d'alimentation longitudinale | mm/min | 1 à 4 000 |
Voyage longitudinal | mm | 4000 à 2000 |
Position de travail de l'outil | - | V4 |
Section de la tige de l'outil | mm | 70 × 70 |
Max. force de coupe de la poutre | Nom du produit | 80 |
Diamètre de la plume de la queue | mm | 300 |
Voyage par plumes de queue | mm | 300 |
Plumes coniques de la queue | - | 100/1:7 |
Vitesse d'alimentation rapide du stock | mm/min | 3000 |
Vitesse d'alimentation rapide de la plume de la queue | mm/min | 664 |
Puissance du moteur principal | kW | 75 |
Puissance du moteur à alimentation rapide | kW | 1.5 |
Dimensions de la machine (LxWxH) | mm | Le numéro de série est le numéro de série de l'appareil |
Poids de la machine | en kg | 48000 |
Les accessoires
Les accessoires de série:
√ Système CNC FANUC/GSK/SIEMENS
√ fourche à 4 mâchoires
√ poste-outil électrique à 4 stations
√ Lampe de travail
√ Système de refroidissement
√ Garde à demi-fermé
√ Générateur d'impulsions manuel (MPG)
√ Les centres morts
√ pistolet à huile
√ Lampe pilote
√ pompe de lubrification automatique
√ Traction manuelle de la queue
√ Outils et boîte à outils
√ Pièces et boulons de nivellement
√ Manuel d'utilisation (anglais)
√ poste-outil électrique à 4 stations
√ Lampe de travail
√ Système de refroidissement
√ Garde à demi-fermé
√ Générateur d'impulsions manuel (MPG)
√ Les centres morts
√ pistolet à huile
√ Lampe pilote
√ pompe de lubrification automatique
√ Traction manuelle de la queue
√ Outils et boîte à outils
√ Pièces et boulons de nivellement
√ Manuel d'utilisation (anglais)
Accessoires optionnels:
_ repos constant _ autre type d'outil
_ Centres en direct
_ Air conditionné
- Un convoyeur à puces.
Soutenir le rouleau
_ Centres en direct
_ Air conditionné
- Un convoyeur à puces.
Soutenir le rouleau
Images détaillées
Emballage et livraison
C'est la photo de l'emballage dans notre usine!Vous pouvez voir que notre emballage est standardisé et centralisé, puis il sera expédié à votre endroit désigné.
Profil de l'entreprise
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Exposition et formation
C'est une photo de clients qui visitent notre entreprise quand nous organisons des expositions à travers le monde.
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4. Certificats CE, ISO; 5.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs d'outre-mer disponibles pour résoudre les problèmes;Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Q: Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: 1) T/T avec 30% de paiement anticipé, et 70% de paiement du solde à payer avant expédition; 2) LC irrévocable à vue; 3) Western Union, MoneyGram, etc.Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
