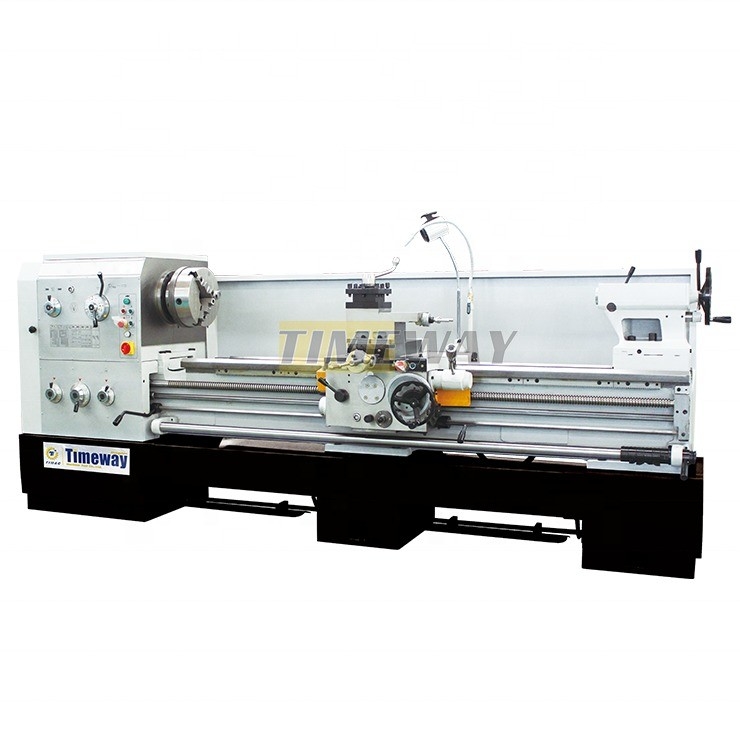

Le tour à lit à fente de 500 mm avec une productivité élevée et le nez de broche ISO 702/II n°8
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Pour les véhicules à moteur: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $15,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 50 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 3000 | Région de vitesse de la broche ((rpm): | 9 - 1600 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Taux de charge moyen | Le type: | Légères |
| Puissance du moteur à broche ((kW): | 7.5 | Poids (kg): | 2150 kilogrammes |
| Garantie: | 1 année | Points clés de vente: | Une productivité élevée |
| Type de commercialisation: | Produit ordinaire | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| CNC ou non: | Normalement | Le tour: | Des machines-outils |
| Puissance du moteur de la pompe à liquide de refroidissement: | 0.12kw | Plumes de queue: | Mt5 |
| Diamètre de la plume de la queue: | 75 mm | Taille de la section d'outil: | 25X25MM |
| Nez d'axe: | Le numéro ISO 702/II8 | Service après-vente fourni: | Assistance en ligne |
| Trou d'axe: | 82 | Nose à éperon: | Le numéro ISO 702/II8 |
| Condition: | Nouveau | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 82 |
| Industrie concernée: | Entreprises de matériaux de construction, usine de fabrication, usine d'aliments et de boissons, exp | Emplacement de la salle d'exposition: | Canada, États-Unis, Allemagne, Espagne |
| Composants de base: | Incidence, pompe, vitesse, moteur | Max. Longueur tournée (mm): | 2950 millimètre |
| Port: | Port de Chine | ||
Description de produit
Description des produits
Caractéristiques:
1Le tour de série est adapté à toutes sortes de travaux de tournage, tels que le tournage interne et externe, le tournage conique, le tournage d'autres pièces rotatives, le tournage de face d'extrémité,Il tourne aussi toutes sortes de fils communs: pouces, métrique, module et DP; effectuer le forage, le reaming, le tapping et le broaching des rainures.
2- Le tour horizontal à haute torsion, la fabrication en fonte de haute qualité, le guidage par l'éteinte à moyenne fréquence et le broyage de précision.
3La ceinture de guidage en PTFE, résistante à l'usure, absorbant les vibrations, bonne précision stable.
4La broche adopte trois structures de support, une bonne rigidité, une haute précision, une forte coupe.
5Une large gamme de vitesse, la rationalité de la vitesse de mise en œuvre.
6La machine peut couper directement le fil en métrique et en pouces.
7Le tour à lit ouvert peut réaliser la coupe de toutes sortes de pièces plates et de formes irrégulières.
8. Équipé de pièces spéciales complètes pour l'utilisateur à choisir.
9. fuseau à travers le trou de diamètre Φ82.
1Le tour de série est adapté à toutes sortes de travaux de tournage, tels que le tournage interne et externe, le tournage conique, le tournage d'autres pièces rotatives, le tournage de face d'extrémité,Il tourne aussi toutes sortes de fils communs: pouces, métrique, module et DP; effectuer le forage, le reaming, le tapping et le broaching des rainures.
2- Le tour horizontal à haute torsion, la fabrication en fonte de haute qualité, le guidage par l'éteinte à moyenne fréquence et le broyage de précision.
3La ceinture de guidage en PTFE, résistante à l'usure, absorbant les vibrations, bonne précision stable.
4La broche adopte trois structures de support, une bonne rigidité, une haute précision, une forte coupe.
5Une large gamme de vitesse, la rationalité de la vitesse de mise en œuvre.
6La machine peut couper directement le fil en métrique et en pouces.
7Le tour à lit ouvert peut réaliser la coupe de toutes sortes de pièces plates et de formes irrégulières.
8. Équipé de pièces spéciales complètes pour l'utilisateur à choisir.
9. fuseau à travers le trou de diamètre Φ82.
Spécification | Unité | Pour les véhicules à moteur: | Le numéro de série est le suivant: | Pour les véhicules à moteur: |
Max, tourne-toi sur le lit. | mm | 500 | 660 | 800 |
Max. bascule sur le glissement croisé | mm | 300 | 420 | 560 |
Max. Passez au-dessus de l' écart | mm | 710 | 870 | 1000 |
Longueur de l'écart | mm | 240 | 240 | 240 |
Distance entre les centres | mm | Le montant de l'aide est calculé en fonction des coûts. | Le montant de l'aide est calculé en fonction des coûts. | 2000 ou 2000 |
Max. longueur de virage | mm | Le nombre de personnes concernées | Le nombre de personnes concernées | 1850/2850 |
Parcours à fente | mm | Φ82 | Φ82 | Φ82 |
Tone de la broche | - | Φ90, 1:20 | Φ90, 1:20 | Φ90, 1:20 |
Nose à broche | - | Le numéro ISO 702/II8 | Le numéro ISO 702/II8 | Le numéro ISO 702/II8 |
Plage de vitesse de la broche (étapes) | Rpm | 9 à 1600 (24) | 9 à 1600 (24) | 8-1400 (24) |
Le déplacement de la diapositive supérieure | mm | 145 | 145 | 145 |
Voyage en glissement croisé | mm | 320 | 310 | 320 |
Taille de la section d'outil | mm | 25x25 | 25x25 | 25x25 |
Vitesse d'alimentation rapide dans l'axe X | M/min | 50 Hz: un.9; 60 Hz: 2.3 | 50 Hz: un.9; 60 Hz: 2.3 | 50 Hz: un.9; 60 Hz: 2.3 |
Vitesse d'alimentation rapide en axe Z | M/min | 50 Hz: quatre.5; 60 Hz: 5.4 | 50 Hz: quatre.5; 60 Hz: 5.4 | 50 Hz: quatre.5; 60 Hz: 5.4 |
Plage d'alimentation sur l'axe X | mm/r | 0.012 à 2.73 (93) | 0.012 à 2.73 (93) | 0.012 à 2.73 (93) |
Plage d'alimentation de l'axe Z | mm/r | 0.028 à 6.43 (93) | 0.028 à 6.43 (93) | 0.028 à 6.43 (93) |
Plage de fils métriques (espèces) | mm | 0.5-224 (48) | 0.5-224 (48) | 0.5-224 (48) |
Réseau de fils de pouces (espèces) | Le TPI | Le nombre de personnes concernées | Le nombre de personnes concernées | Le nombre de personnes concernées |
Variété de fils de modules (espèces) | MP | 0.5 à 112 (42) | 0.5 à 112 (42) | 0.5 à 112 (42) |
Faisceau de fils diamétraux (espèces) | DP | Le nombre de personnes concernées | Le nombre de personnes concernées | Le nombre de personnes concernées |
Diamètre de la plume de la queue | mm | Φ75 | Φ75 | Φ90 |
Voyage par plumes de queue | mm | 150 | 150 | 150 |
Plumes coniques de la queue | - | MT5 Résultats | MT5 Résultats | MT5 Résultats |
Puissance du moteur principal | kW | 7.5 | 7.5 | 7.5 |
Puissance du moteur à alimentation rapide | kW | 0.3 | 0.3 | 0.3 |
Puissance du moteur de la pompe à liquide de refroidissement | kW | 0.12 | 0.12 | 0.12 |
Longueur de la machine | mm | Le règlement (CE) n° 2382/2632 est modifié comme suit: | Le règlement (CE) n° 2382/2632 est modifié comme suit: | Les produits de base |
Largeur de la machine | mm | 975 | 975 | 1340 |
Hauteur de la machine | mm | 1230 | 1270 | 1430 |
Poids de la machine | en kg | Pour les appareils de surveillance de la sécurité | Le montant de l'aide est calculé à partir du montant de l'aide. | 330/3700 |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
