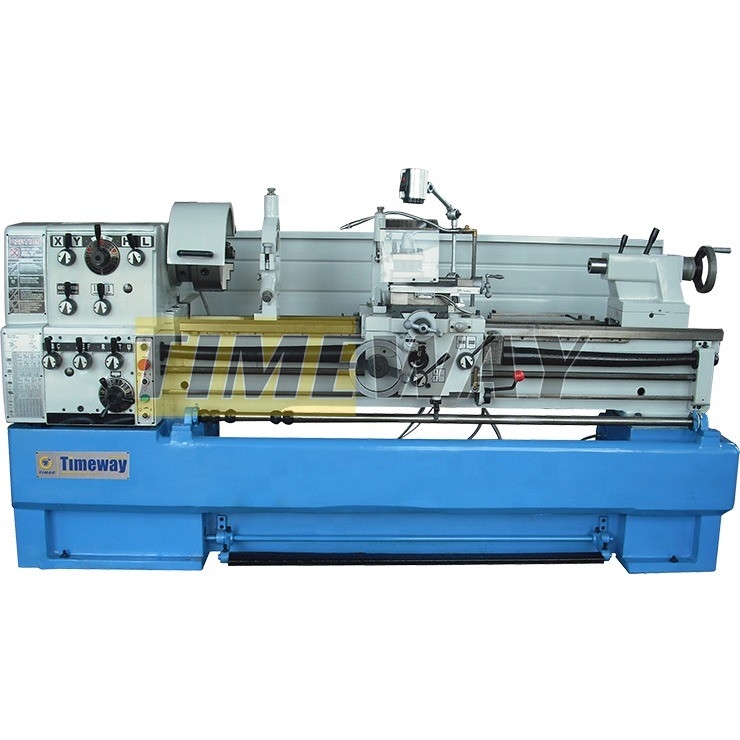

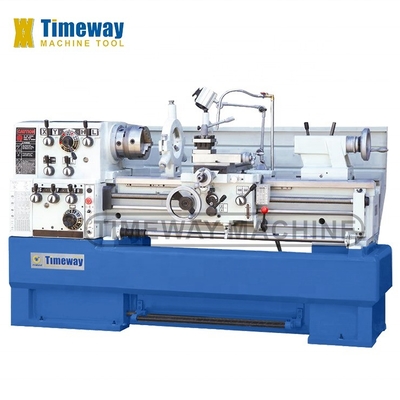

Le tour de précision pour le métal Timeway CL-460 CNC tour normal dans les magasins de vêtements
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le nombre de personnes concernées est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $11,000.00/sets 1-2 sets |
| Détails d'emballage: | Dans des boîtes en contreplaqué. |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 1500 | Région de vitesse de la broche ((rpm): | 25 - 2000 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Petit type | Largeur du lit (mm): | 300 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 5.5 |
| Voltage: | Pour les véhicules à moteur électrique | Dimension ((L*W*H): | 2750 x 1080 x 1370 mm |
| Poids (kg): | 1810 kg | Garantie: | 1 année |
| Points clés de vente: | Facile à utiliser | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | Normalement |
| Grade automatique: | Pour les appareils à commande automatique | Type de machine: | Machines à tour à lit plat de petite taille |
| Couleur de la machine: | personnalisé | Précision: | Grade IT6 |
| Taper à fuseau: | MT6 | Nez d'axe: | D1-6 |
| Vitesse de la broche: | 25 à 2000 (12 étapes) | Diamètre de la plume de la queue: | 60 mm |
| Voyage des plumes de queue: | 130 mm | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 58 | Industrie concernée: | Magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de machines, ex |
| Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, France, Allemagne, Brésil, Mexique, Russie, Espagne, Algérie, Roumanie, | Composants de base: | Incidence, vitesse, moteur |
| Max. Longueur tournée (mm): | 1500 mm | Année: | 2021 |
| Port: | Port de Shanghai | ||
Description de produit
Description des produits
3 mâchoires | Centre de vie |
4 mâchoires | Appareil de tournage conique |
Plaque de face | Pour le forage |
Centres morts | Porteur d'outil de changement rapide |
Cadran de poursuite des fils | Lecture numérique 2/3 axes |
Protection contre les éclaboussures | Couverture de chuck |
Pistolet à huile | Couvercle de vis à plomb |
Lampe de travail | Couvercle du poteau d'outil |
Système de refroidissement | Plaque de conduite |
Un repos régulier | |
Suivez le repos. | |
Changement de vitesse | |
Couvercle de réduction | |
Frein à pieds | |
Boulons de fondation | |
Boîte à outils et outils | |
Manuel d'utilisation |
Spécification | Unité | Le CL-410 | Le CL-460 |
Max, tourne-toi sur le lit. | mm | 410 | 460 |
Max. bascule sur le glissement croisé | mm | 220 | 270 |
Max. Passez au-dessus de l' écart | mm | 640 | 690 |
Distance entre les centres | mm | 1000/1500/ 2000 | 1000/1500/ 2000 |
Longueur de l'écart | mm | 165 | 165 |
Largeur du lit | mm | 300 | 300 |
Nose à broche | - | D1 à 6 | D1 à 6 |
Parcours à fente | mm | 58 | 58 |
Tone de la broche | - | MT6 | MT6 |
Plage de vitesse de la broche (étapes) | Rpm | 25 à 2000 (12) | 25 à 2000 (12) |
Le déplacement de la diapositive supérieure | mm | 128 | 128 |
Voyage en glissement croisé | mm | 285 | 285 |
Taille de la section d'outil | mm | 25x25 | 25x25 |
Vireur de direction | - | 40x4T.P.I. ou écart de 6 mm | 40x4T.P.I. ou écart de 6 mm |
Plage d'alimentation longitudinale | mm/rev | 0.031-1.7 (42) | 0.031-1.7 (42) |
Plage d'alimentation croisée | mm/rev | 0.014 à 0.784 (42) | 0.014 à 0.784 (42) |
Plage de fils métriques (espèces) | mm | 0.1-14 (41) | 0.1-14 (41) |
Réseau de fils de pouces (espèces) | Le TPI | 2 à 12 (60) | 2 à 12 (60) |
Faisceau de fils diamétraux (espèces) | DP | 4 à 112 (50) | 4 à 112 (50) |
Variété de fils de modules (espèces) | MP | 0.1 à 7 (34) | 0.1 à 7 (34) |
Diamètre de la plume de la queue | mm | 60 | 60 |
Voyage par plumes de queue | mm | 130 | 130 |
Plumes coniques de la queue | - | MT4 | MT4 |
Puissance du moteur principal | kW | 5.5 | 5.5 |
Puissance de la pompe du liquide de refroidissement | kW | 0.1 | 0.1 |
Dimensions de la machine (LxWxH) | en cm | Pour les appareils électroniques | Pour les autres types d'appareils, voir le tableau 2. |
Taille de l'emballage (LxWxH) | en cm | 225/280/330 x 112 x 162 | 225/280/330 x 112 x 162 |
Poids net | en kg | 1580/1745/1900 | 1645/1810/1965 |
Poids brut | en kg | 1844/2049/2229 | Les États membres |
Détails de la machine
Caractéristiques de la machine:
Ce tour central universel de série est un modèle fantastique pour les petits et moyens travaux de tournage.continuez et suivez le reposPour réduire le temps de non-production, ce modèle peut également être équipé d'une lecture numérique à 2 ou 3 axes.
Le lit de la machine en fonte grise poli et durci par induction.
Le frein à pieds électromécanique réduit considérablement les temps d'arrêt.
Un roulement à fuseau principal de pointe avec des roulements à billes angulaires de haute qualité.
Des réglages de vitesse et d'alimentation faciles, fluides et précis.
engrenages et arbres durcis et polies, également dans l'unité d'engrenage d'alimentation.
Situé au centre, des interrupteurs logiques pour les alimentations et les fils avec vis de conduction et la tige d'alimentation.
Le coussin réglable pour le tournage conique, la roue à main avec échelle réglable (0,02 mm).
Le pont amovible permet l'usinage de pièces de travail de grand diamètre.
Les engrenages de tête sont fabriqués en acier moulu de haute qualité et durcis à plus de HRC 50.
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Pièces d'essai complètes(uniquement pour le tour CNC horizontal):
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Pourquoi nous choisir?
Interféromètre laser Renishaw (uniquement pour le tour CNC horizontal):
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
