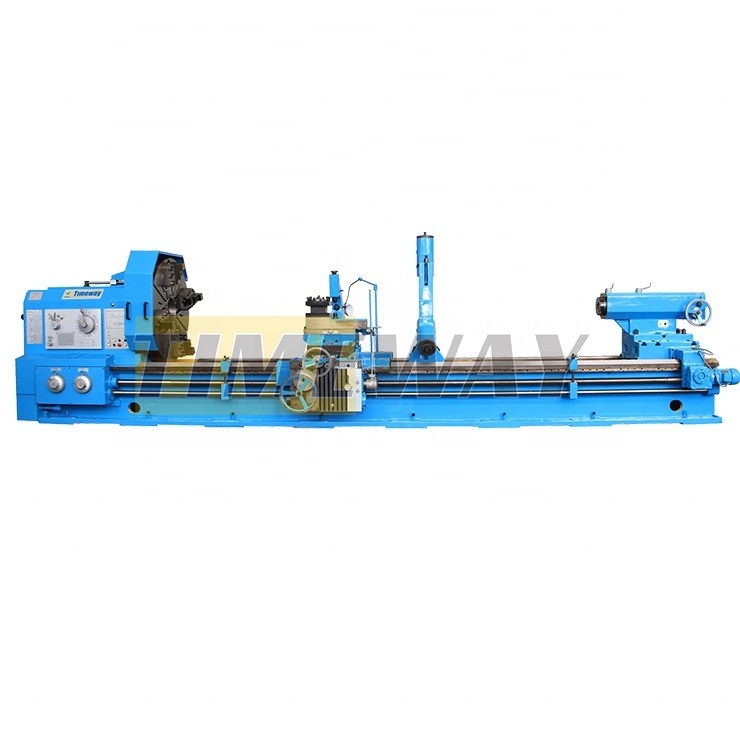

Machine à tourner à grande vitesse pour l'usinage de précision
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le nombre d'étoiles est de: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $300,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 5 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 5000 | Région de vitesse de la broche ((rpm): | 0.8 - 160 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 1600 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 75 |
| Voltage: | 220V-460V | Dimension ((L*W*H): | La taille de l'appareil est de 15577x2479x2280 mm |
| Poids (kg): | 28000 kilogrammes | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Type de commercialisation: | Nouveau produit 2020 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | Normalement |
| Grade automatique: | Pour les appareils à commande automatique | Étapes de vitesse de la broche: | stepless |
| Couleur: | d'une épaisseur n'excédant pas 10 mm | Max. Swing Diameter: | Unité de mesure |
| Diamètre du tuyau: | Unité de mesure | Capacité de chargement: | 25/32/40 tonnes |
| Précision de travail: | IT6 | Arrondi: | 0.01 mm |
| Trou d'axe: | 75 mm | Condition: | Nouveau |
| Industrie concernée: | Hôtels, magasins de vêtement, magasins de matériau de construction, usine d'ateliers de réparations | Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, Allemagne, Mexique, Espagne, Roumanie, Afrique du Sud, Australie |
| Composants de base: | Résistant à l'humidité | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 75 |
| Max. Longueur tournée (mm): | 4800 mm | Année: | 2021 |
| Port: | Port de Chine | ||
Description de produit
Description des produits
Caractéristiques:
Ce tour parallèle est un tour universel d'une capacité de chargement de 25/32/40 tonnes,
Il convient aux outils en acier à grande vitesse et en acier allié dur. Pour les pièces d'arbre de différents matériaux,pièces cylindriques et disques, tournage de l'anneau extérieur, face d'extrémité, fente, coupe, Le forage, les cônes intérieurs et extérieurs de la rotule, et l'utilisation du support d'outil supérieur (via la roue suspendue) pour tourner divers
fils de moins de 600 mm de longueur.
1.Le tour est une structure intégrale en forme de boîte à trois rails rectangulaires, qui est coulée en coulée unique avec du fonte de haute qualité (HT300).la largeur du rail de guidage est de 1600 mm, la rigidité est
La précision du broyage par des machines de broyage à guides importées assure une longue durée de vie, une grande précision et une bonne rétention.
2Le mécanisme d'entraînement principal de la machine-outil est entraîné par un moteur CC de 75 kW. Le rapport de vitesse total du mode de régulation de vitesse variable est de 1:22.2, 3 étapes de changement de vitesse, et le rapport de vitesse mécanique et électrique est de 1:200La broche obtient une plage de régulation de vitesse sans pas de 0,8 à 160 tours/min.
3.Le système d'alimentation est relié à l'entraînement principal par la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche, et la vitesse d'alimentation est pratique à sélectionner.
4La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.
5.La machine de tournage parallèle standard équipée d'un train de roulement électrique, réduit l'intensité de travail de l'opérateur et améliore l'efficacité du travail.
6La machine de tournage parallèle fournit deux types de cadre central, à savoir un cadre central fermé et un cadre central ouvert.
7.Deux rangées de supports de haute précision sont installés à l'avant et à l'arrière de la machine, les supports avant entraînent l'alimentation du chariot pour réaliser le fil tournant,et la rangée arrière des supports entraîne la queue pour le mouvement motorisé.
8.Haute rigidité et fuseau de haute précision: le roulement de fuseau de la machine-outil adopte des produits de marque célèbres nationaux.La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseauPour réduire la déformation thermique, la tête est lubrifiée avec un cycle de bain d'huile.La broche bien assemblée présente les caractéristiques d'une faible élévation de température, une faible déformation thermique et une grande précision, ce qui permet au fuseau de maintenir une précision relativement stable pendant le fonctionnement à long terme.
Il convient aux outils en acier à grande vitesse et en acier allié dur. Pour les pièces d'arbre de différents matériaux,pièces cylindriques et disques, tournage de l'anneau extérieur, face d'extrémité, fente, coupe, Le forage, les cônes intérieurs et extérieurs de la rotule, et l'utilisation du support d'outil supérieur (via la roue suspendue) pour tourner divers
fils de moins de 600 mm de longueur.
1.Le tour est une structure intégrale en forme de boîte à trois rails rectangulaires, qui est coulée en coulée unique avec du fonte de haute qualité (HT300).la largeur du rail de guidage est de 1600 mm, la rigidité est
La précision du broyage par des machines de broyage à guides importées assure une longue durée de vie, une grande précision et une bonne rétention.
2Le mécanisme d'entraînement principal de la machine-outil est entraîné par un moteur CC de 75 kW. Le rapport de vitesse total du mode de régulation de vitesse variable est de 1:22.2, 3 étapes de changement de vitesse, et le rapport de vitesse mécanique et électrique est de 1:200La broche obtient une plage de régulation de vitesse sans pas de 0,8 à 160 tours/min.
3.Le système d'alimentation est relié à l'entraînement principal par la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche, et la vitesse d'alimentation est pratique à sélectionner.
4La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.
5.La machine de tournage parallèle standard équipée d'un train de roulement électrique, réduit l'intensité de travail de l'opérateur et améliore l'efficacité du travail.
6La machine de tournage parallèle fournit deux types de cadre central, à savoir un cadre central fermé et un cadre central ouvert.
7.Deux rangées de supports de haute précision sont installés à l'avant et à l'arrière de la machine, les supports avant entraînent l'alimentation du chariot pour réaliser le fil tournant,et la rangée arrière des supports entraîne la queue pour le mouvement motorisé.
8.Haute rigidité et fuseau de haute précision: le roulement de fuseau de la machine-outil adopte des produits de marque célèbres nationaux.La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseauPour réduire la déformation thermique, la tête est lubrifiée avec un cycle de bain d'huile.La broche bien assemblée présente les caractéristiques d'une faible élévation de température, une faible déformation thermique et une grande précision, ce qui permet au fuseau de maintenir une précision relativement stable pendant le fonctionnement à long terme.
· 4 mâchoires à rouleaux lourds à rouleaux indépendants · repos constant (longueur supérieure à 3 M) · Suivre le repos (longueur supérieure à 3 M) · Résistant électrique · Centre mort de l'écorce · poste d'outillage à 4 stations · Système de refroidissement · Lampe de travail · Outils et boîte à outils · Coude et boulons de nivellement Manuel d'utilisation | · Indicateur numérique à 2 ou 3 axes · Garde de chuck · Garde-outil · Résistant aux éclaboussures arrière · Postes d'outils à changement rapide · Appareil de broyage |
Spécification | Unité | Le numéro de série: |
Max, tourne-toi sur le lit. | mm | 1600 |
Max. bascule sur le glissement croisé | mm | 1250 |
Distance entre les centres | mm | 3 000 à 20 000 |
Max. couple de chuck | N.m. | 80000 |
Largeur du lit | mm | 1600 (3 voies coulissantes) |
Capacité de chargement | tonnes | 32 |
Tone de la broche | - | 75° |
Diamètre du tuyau | mm | 1600 |
Plage de vitesse de la broche | Rpm | 0.8-160 (sans pas) |
Plage d'alimentation longitudinale | mm | 0.125-48 (18) |
Plage d'alimentation croisée | mm | 0.063 à 24 (18) |
Fil métrique | mm | 2 à 40 |
Fil de pouce | Le TPI | 1 à 14 |
Fil de module | MP | 1.5 à 20 |
Max. déplacement du glissement transversal | mm | 725 |
Max. déplacement de la glissière supérieure | mm | 600 |
Section de la tige de l'outil | mm | 70 x 70 |
Démètre de la plume de la queue | mm | 300 |
Voyage par plumes de queue | mm | 300 |
Plumes coniques de la queue | - | 100, 1:7 |
Vitesse d'alimentation rapide du stock | mm/min | 3000 |
Vitesse d'alimentation rapide de la plume de la queue | mm/min | 664 |
Puissance du moteur principal | kW | 75 |
Longueur de la machine | mm | 13577 à 21577 |
Largeur de la machine | mm | 2479 |
Hauteur de la machine | mm | 2280 |
Détails de la machine
Boîte à broche:
Pour les tours géants, le fuseau à travers le trou de diamètre 85 mm, structure divisée boîte, haute rigidité de contact;
La structure mécanique de soutien à deux points du type de support arrière, de sorte que le débit radiale et le débit axial des gros tours, soit élevé,
précision de rotation: éteinture à haute fréquence et broyage de précision des engins, précision élevée, fonctionnement en douceur, faible bruit.
La structure mécanique de soutien à deux points du type de support arrière, de sorte que le débit radiale et le débit axial des gros tours, soit élevé,
précision de rotation: éteinture à haute fréquence et broyage de précision des engins, précision élevée, fonctionnement en douceur, faible bruit.
Pourquoi nous choisir?
Interféromètre au laser Renishaw:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
