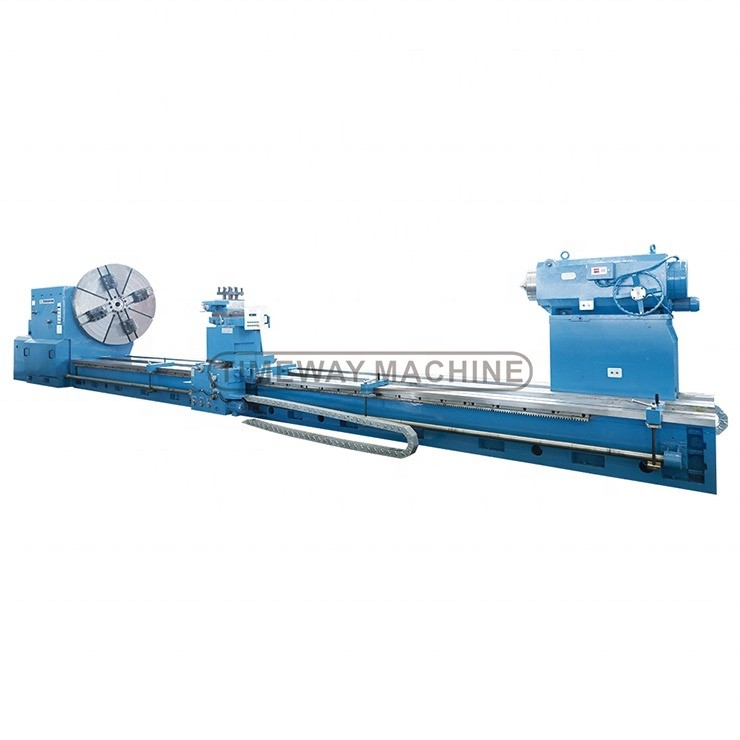

Machine à tour spéciale à axe X de 725 mm pour gros rouleaux dans les ateliers de réparation de machines

Ce tour est un tour universel avec une capacité de chargement de 25/32/40 tonnes, après utilisation de support de rouleau et de repos constant, la capacité de chargement est de 40 tonnes.Il convient aux outils en acier à grande vitesse et en acier allié durPour les pièces d'arbre de différents matériaux, cylindriques et discales, tournant anneau extérieur, face d'extrémité, fente, coupe, le forage, les cônes intérieurs et extérieurs de la rotule,et l'utilisation du support d'outil supérieur (via la roue suspendue) pour tourner divers fils de moins de 600 mm de longueur.

1.Le lit de tour est une structure intégrale en forme de boîte à trois rails rectangulaires, qui est coulée en coulée unique avec du fonte de haute qualité (HT300).la largeur du rail de guidage est de 1600 mm, la rigidité est bonne et la capacité anti-vibration est forte; Le broyage de précision par des machines de broyage à guides importées assure une longue durée de vie, une grande précision et une bonne rétention.

 2. Le mécanisme d'entraînement principal de la machine-outil est entraîné par un moteur CC de 75 kW. Le rapport de régime total du mode de régulation de vitesse variable est de 1:22.2, 3 étapes de changement de vitesse, et le rapport de vitesse mécanique et électrique est de 1:200La broche obtient une plage de régulation de vitesse sans pas de 0,8 à 160 tours/min.

3.Le système d'alimentation est relié à l'entraînement principal par la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche et que la vitesse d'alimentation est pratique à sélectionner.

4.La plume est une structure rotative, ce qui réduit l'usure et la chaleur des centres.

5.La machine-outil standard équipée d'un coussin électrique en mouvement, réduit l'intensité du travail de l'opérateur et améliore l'efficacité du travail.

6Cette série de machines-outils fournit deux types de cadre central, à savoir un cadre central fermé et un cadre central ouvert.

7.Deux rangées de supports de haute précision sont installés à l'avant et à l'arrière de la machine, les supports avant entraîne l'alimentation du chariot pour réaliser le fil tournant,et la rangée arrière des supports entraîne la queue pour le mouvement motorisé.

8.Rigidité élevée et fuseau de haute précision: Le roulement de fuseau de la machine-outil adopte des produits de marque célèbres nationaux.La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseauPour réduire la déformation thermique, la tête est lubrifiée avec un cycle de bain d'huile.La broche bien assemblée présente les caractéristiques d'une faible élévation de température, une faible déformation thermique et une grande précision, ce qui permet au fuseau de maintenir une précision relativement stable pendant le fonctionnement à long terme.

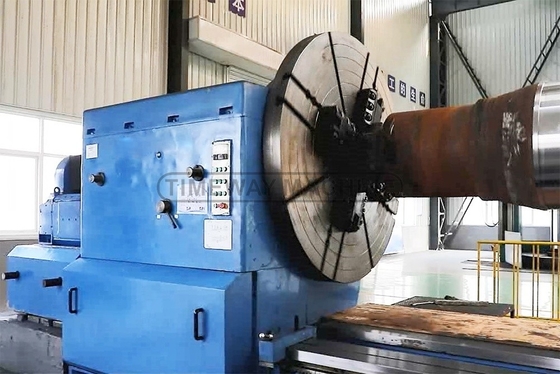

Boîte à broche: Pour les tours géants, le fuseau à travers le trou de diamètre 85 mm, structure divisée en boîtes, rigidité de contact élevée; Le fuseau utilisant un type de support avant et arrière de support en deux points structure mécanique,de sorte que les grands tours de radial de sortie et axiale de sortie, haute précision de rotation, étanchéité et précision de l'engrenage, précision élevée, fonctionnement en douceur, faible bruit.

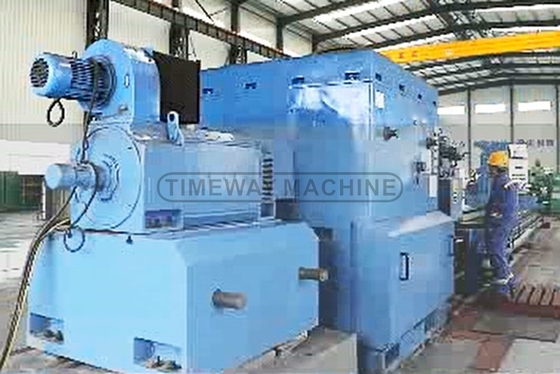

Moteur principal à courant continu de 75 kW:   Les tours lourds peuvent gagner une vitesse de fuseau de 0,8-160rpm avec sans pas, la structure de transmission principale est entraînée par le moteur principal DC 75KW,un couple élevé et une forte force de rotation pour la coupe lourde, la vitesse de la broche est réglée par réglage de la pression et du magnétisme.

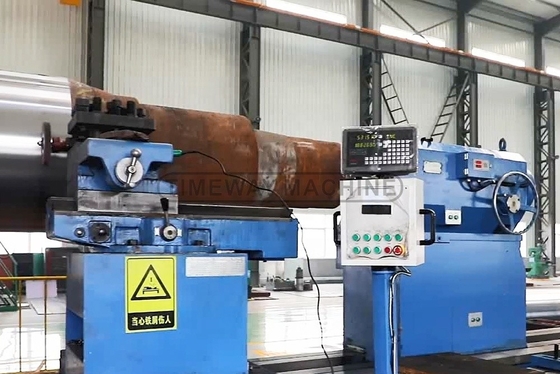

Pour le transport:   Le système d'alimentation du tour est relié à l'entraînement principal par la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche, et la vitesse d'alimentation convenable à sélectionner. Deux rangées de supports de haute précision sont installés à l'avant et à l'arrière des tours lourds géants, les supports avant entraînent l'alimentation du chariot pour réaliser le tournage des fils,et le rack arrière entraîne le mouvement motorisé ennemi.

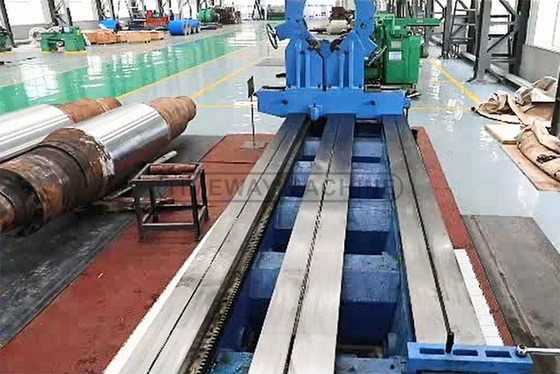

Trois rails coulissants:   La grande charge lourde adopte la structure de trois rails coulissants, la largeur du lit est jusqu'à 1600 mm, haute rigidité et forte anti-vibration de sorte que la capacité de chargement 40tons.Les rails des tours sont durcis à moyenne fréquence (HRC68)Les rouleaux à rouleaux lourds ont donc une longue durée de vie, une rigidité élevée et une bonne stabilité.

Le stock de queue   Haute rigidité et grande capacité de chargement. Diamètre de la queue: 400 mm Angle conique du centre: 75° Déplacement effectif du stock: 300 mm Traction transversale de la queue: 15 mm

Reste constant et support du rouleau:   Les tours géants sont équipés de repos régulier, le support de rouleaux est facultatif au choix du client.

Armoire électrique:   Législation claire sur le câble, marquage CE des composants électriques.
