Détails sur le produit:

Lieu d'origine: Chine
Nom de marque: Timeway
Numéro de modèle: Le produit doit être présenté dans un emballage.

Conditions de paiement et expédition:

Quantité de commande min: 1 série
Prix: $13,000.00/sets 1-2 sets
Détails d'emballage: boîtier en bois/palette
Capacité d'approvisionnement: 300 ensembles/ensembles par Mois
meilleur prix Contact

Détail Infomation
Max. Longueur de la pièce (mm): 1500 Région de vitesse de la broche ((rpm): 25 - 2000 tours par heure
Capacité d'usinage: De faible puissance Largeur du lit (mm): 300
Le type: Légères Puissance du moteur à broche ((kW): 5.5
Voltage: Pour les appareils à commande numérique Dimension ((L*W*H): 2750 x 1080 x 1340 mm
Poids (kg): 1745 kg Garantie: 1 année
Points clés de vente: Fabrication souple Type de commercialisation: Produit chaud 2021
Rapport d'essai de la machine: Fournit Vidéo d'inspection de sortie: Fournit
Garantie des composants de base: 1 année Service après-vente fourni: Ingénieurs disponibles pour l'entretien des machines à l'étranger
Type de machine: Machines à tour à lit plat Matériau de tournage: Métal
Le câble d'alimentation: Système à trois phases et à quatre fils Capacité électrique: 7 KVA
Tour à huile: Huile de 32° ou 46° Fondation du tour: Plus de profondeur 200 mm de béton
Précision de travail: IT6 Arrondi: 0.01 mm
Roughness (graisseuse): R2um Condition: Nouveau
Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: 58 Industrie concernée: Boutiques de matériaux de construction, ateliers de réparation de machines, usine d'aliments et de b
Emplacement de la salle d'exposition: Italie, France, Allemagne, Brésil, Mexique, Russie, Espagne, Roumanie, Ukraine, Ouzbékistan, Austral Composants de base: Incidence, vitesse, moteur
Max. Longueur tournée (mm): 1850 mm Année: 2021
Port: Ports de la Chine

Description de produit

Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 0
Description des produits
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 1
3 mâchoires
Centre de vie
4 mâchoires
Appareil de tournage conique
Plaque de face
Pour le forage
Centres morts
Porteur d'outil de changement rapide
Cadran de poursuite des fils
Lecture numérique 2/3 axes
Protection contre les éclaboussures
Couverture de chuck
Pistolet à huile
Couvercle de vis à plomb
Lampe de travail
Couvercle du poteau d'outil
Système de refroidissement
Plaque de conduite
Un repos régulier
Suivez le repos.
Changement de vitesse
Couvercle de réduction
Frein à pieds
Boulons de fondation
Boîte à outils et outils
Manuel d'utilisation
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 2
Spécification
Unité
Le CL-410
Le CL-460
Max, tourne-toi sur le lit.
mm
410
460
Max. bascule sur le glissement croisé
mm
220
270
Max. Passez au-dessus de l' écart
mm
640
690
Distance entre les centres
mm
1000/1500/ 2000
1000/1500/ 2000
Longueur de l'écart
mm
165
165
Largeur du lit
mm
300
300
Nose à broche
-
D1 à 6
D1 à 6
Parcours à fente
mm
58
58
Tone de la broche
-
MT6
MT6
Plage de vitesse de la broche (étapes)
Rpm
25 à 2000 (12)
25 à 2000 (12)
Le déplacement de la diapositive supérieure
mm
128
128
Voyage en glissement croisé
mm
285
285
Taille de la section d'outil
mm
25x25
25x25
Vireur de direction
-
40x4T.P.I. ou écart de 6 mm
40x4T.P.I. ou écart de 6 mm
Plage d'alimentation longitudinale
mm/rev
0.031-1.7 (42)
0.031-1.7 (42)
Plage d'alimentation croisée
mm/rev
0.014 à 0.784 (42)
0.014 à 0.784 (42)
Plage de fils métriques (espèces)
mm
0.1-14 (41)
0.1-14 (41)
Réseau de fils de pouces (espèces)
Le TPI
2 à 12 (60)
2 à 12 (60)
Faisceau de fils diamétraux (espèces)
DP
4 à 112 (50)
4 à 112 (50)
Variété de fils de modules (espèces)
MP
0.1 à 7 (34)
0.1 à 7 (34)
Diamètre de la plume de la queue
mm
60
60
Voyage par plumes de queue
mm
130
130
Plumes coniques de la queue
-
MT4
MT4
Puissance du moteur principal
kW
5.5
5.5
Puissance de la pompe du liquide de refroidissement
kW
0.1
0.1
Dimensions de la machine (LxWxH)
en cm
Pour les appareils électroniques
Pour les autres types d'appareils, voir le tableau 2.
Taille de l'emballage (LxWxH)
en cm
225/280/330 x 112 x 162
225/280/330 x 112 x 162
Poids net
en kg
1580/1745/1900
1645/1810/1965
Poids brut
en kg
1844/2049/2229
Les États membres
Détails de la machine
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 3

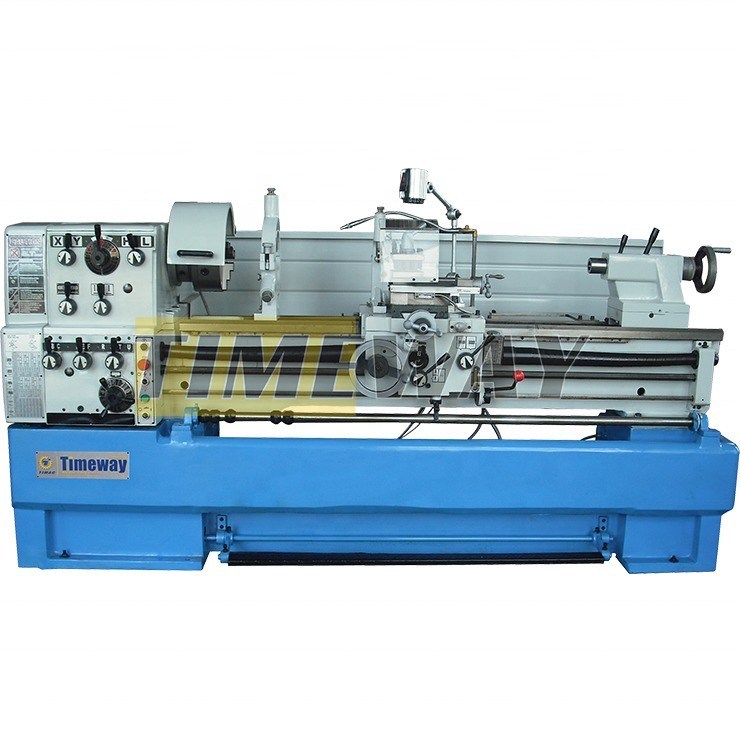

Caractéristiques de la machine:

Ce tour central universel de série est un modèle fantastique pour les petits et moyens travaux de tournage.continuez et suivez le reposPour réduire le temps de non-production, ce modèle peut également être équipé d'une lecture numérique à 2 ou 3 axes.
Le lit de la machine en fonte grise poli et durci par induction.
Le frein à pieds électromécanique réduit considérablement les temps d'arrêt.
Un roulement à fuseau principal de pointe avec des roulements à billes angulaires de haute qualité.
Des réglages de vitesse et d'alimentation faciles, fluides et précis.
engrenages et arbres durcis et polies, également dans l'unité d'engrenage d'alimentation.
Situé au centre, des interrupteurs logiques pour les alimentations et les fils avec vis de conduction et la tige d'alimentation.
Le coussin réglable pour le tournage conique, la roue à main avec échelle réglable (0,02 mm).
Le pont amovible permet l'usinage de pièces de travail de grand diamètre.
Les engrenages de tête sont fabriqués en acier moulu de haute qualité et durcis à plus de HRC 50.

Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 4
Je suis désolé.

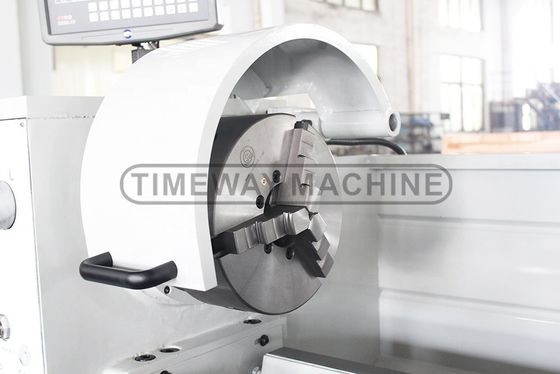

>> 3 mâchoires manuelles sont fournies en standard;
>> La protection de l'opérateur est facultative.
Je suis désolé.

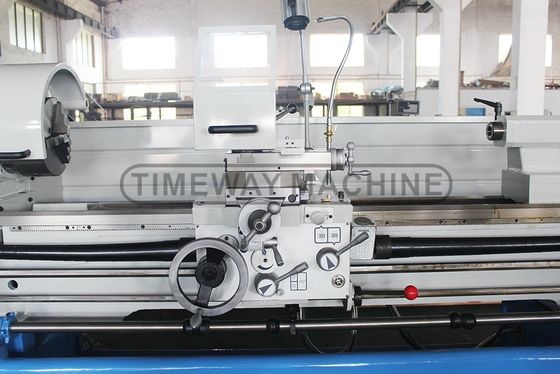

>> Les rails du tour sont durcis et broyés;
>> Terminer l'alimentation automatique des axes X et Z;
Le poste de garde d'outils est facultatif.
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 5
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 6
Je suis désolé.

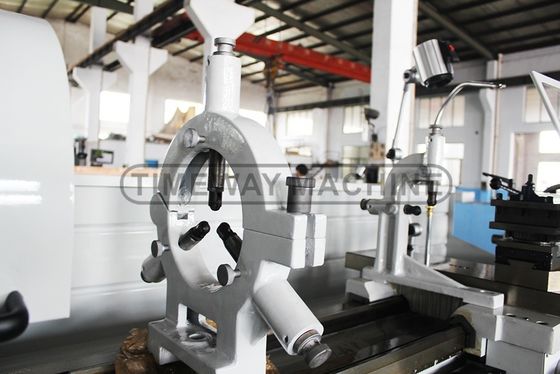

>> Le repos constant et le repos de suivi sont standard pour la machine à tour à espace.
Je suis désolé.

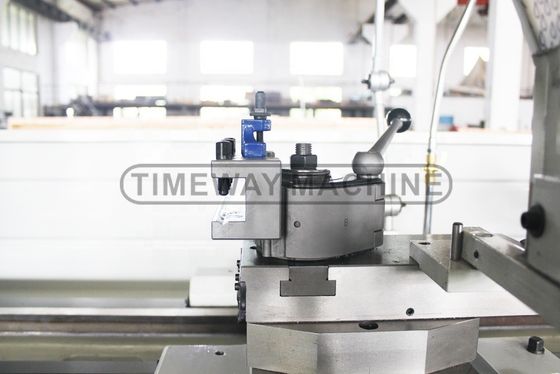

>> Un poste d'outillage standard de 4 stations, un poste d'outillage de changement rapide de type USA est disponible.
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 7
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 8
Je suis désolé.
>> L'ODR sur les axes 2 et 3 est facultatif;
>> Le frein à pied peut réaliser l'arrêt rapide de la broche;
>> Le protecteur à vis à axe Z et le dispositif de dimensionnement sont en option.
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 9

Test - rondeur et cylindricité:

Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm

Test - verticalité:

Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm

Test de rugosité:

Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 10
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 11
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 12

Test de tournage des fils:

Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 13
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 14
Tourner des métaux 410 mm tourner horizontale swing machine-outil à et avec 0,01 mm rondeur 15

Pièces d'essai complètes(uniquement pour le tour CNC horizontal):

Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
