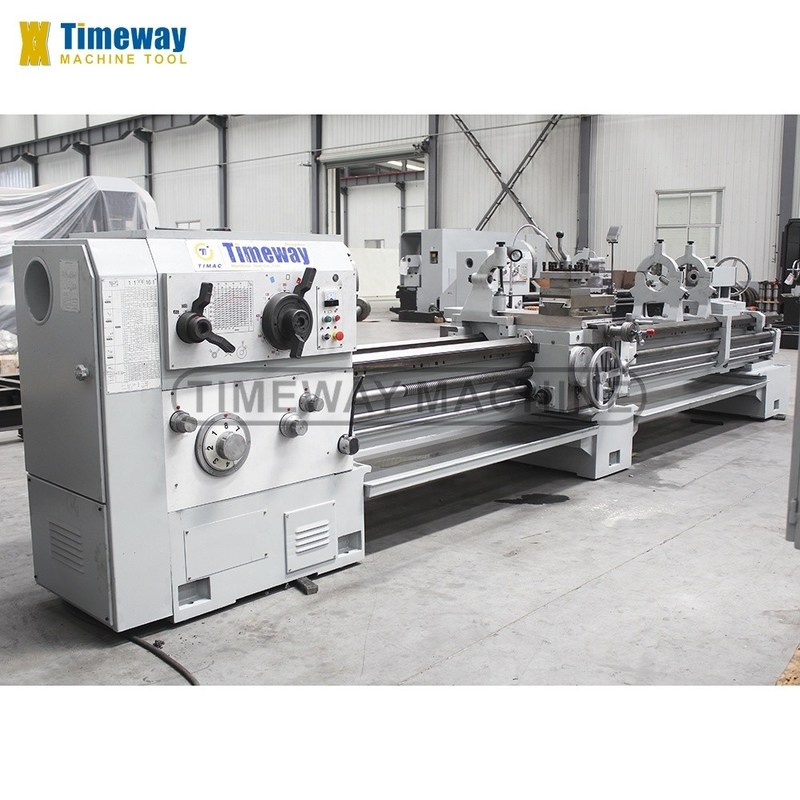

Machinerie à tour horizontal de 7355x1393x1537 mm pour l'usinage de pièces lourdes
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Certification: | ISO, CE |
| Numéro de modèle: | Le numéro de série est le numéro de série. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $62,000.00/sets 1-1 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 200 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 5000 | Région de vitesse de la broche ((rpm): | 7.5 - 1000 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 550 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 11 |
| Voltage: | À l'eau de coco | Dimension ((L*W*H): | 7355x1393x1537 mm |
| Poids (kg): | 7300 KILOGRAMMES | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Couleur du tour: | En tant qu'ordre |
| Fonction du tour: | Coupe de pièces rotatives | Traitement du diamètre: | 630 MILLIMÈTRES |
| Diamètre de traitement par rapport au chargement: | 350 mm | Tracé croisé: | 440 millimètres |
| Tracé longitudinal: | 5000 millimètres | Vitesse d'alimentation rapide croisée: | Pour les véhicules à moteur |
| Vitesse d'alimentation rapide longitudinale: | 4000 mm/min | Coupe de fils métriques: | 1 à 240 mm (50 espèces) |
| Coupe de fils de pouces: | 14-1 TPI (26 espèces) | Service après-vente fourni: | Assistance en ligne, assistance technique par vidéo |
| Service après garantie: | Assistance technique par vidéo, Assistance en ligne, Pièces détachées, Maintenance et réparation sur | Localisation du service local: | Canada, Royaume-Uni, États-Unis, Italie, France, Brésil, Russie, Australie, Afrique du Sud |
| Condition: | Nouveau | Industrie concernée: | Magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de machines, us |
| Emplacement de la salle d'exposition: | Canada, Royaume-Uni, États-Unis, Italie, France, Allemagne, Russie, Afrique du Sud, Australie | Composants de base: | Résistant à l'humidité |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 | Max. Longueur tournée (mm): | 4850 millimètres |
| Année: | 2020 | Port: | Port de Chine |
Description de produit
| Le tour horizontal géant parallèle tour lourd Je vous en prie, faites-moi confiance.
|
| Coupe de surface externe et extrême:
| Précision de mesure: |
|
|
|
| Les accessoires standard:
| Les accessoires en option: |
|
|
|
| Paramètre technique |
| Spécification | Unité | Le numéro de série: | Le numéro de série | Le numéro d'enregistrement |
| Max, tourne-toi sur le lit. | mm | 630 | 800 | 940 |
| Max. Tournez la voiture. | mm | 350 | 520 | 660 |
| Longueur maximale de la pièce à usiner | mm | Le montant de l'aide est fixé à 750/1500/2000/3000/4000/ Le montant de l'indemnité est calculé à partir du montant de l'indemnité. | ||
| Max. longueur de virage | mm | Le montant de l'aide est fixé à la valeur de l'aide. /4850/5850/6850/8850/9850 Le gouvernement fédéral | ||
| Max. tourner dans l' espace | mm | 830 | 1000 | 1140 |
| Largeur effective de l'écart | mm | 300 | ||
| Largeur du lit | mm | 550 | ||
| Nose à broche | - | C11 | ||
| Parcours de fente | mm | 110 | ||
| Taper de broche | - | 1:20/120 | ||
| Plage de vitesse de la broche | Rpm | 7.5 à 1000 | 6 à 800 | |
| Nombre de vitesses de la broche | espèces | 18 espèces | ||
| Plage d'alimentation longitudinale | mm/r | 64 espèces, 0,1-24.32 | ||
| Plage d'alimentation croisée | mm/r | 64 espèces, 0,05 à 12.16 | ||
| La hauteur de la vis de la vis de guidage | mm | 12 | ||
| Nombre et gamme de fils métriques | mm | 50 espèces, 1 à 240 | ||
| Nombre et gamme de fils de pouces | Je ne sais pas. | 26 espèces, 14-1 | ||
| Nombre et gamme de fils de module | mm | 53 espèces, 0,5-120 | ||
| Nombre et gamme de fils diamétraux | Je ne sais pas. | 24 espèces, 28 à 1 | ||
| Vitesse de traversement rapide du transport | mm/min | 4000 | ||
| Max. déplacement du glissement transversal | mm | 440 | 540 | 570 |
| Max. déplacement de la glissière supérieure | mm | 200 | ||
| Section de la tige de l'outil | mm | 32 | ||
| Diamètre de la plume de la queue | mm | 100 | ||
| Voyage de la plume de queue | mm | 250 | ||
| Plumes de fourrure | - | MT5 Résultats | ||
| Puissance du moteur principal | kW | 11 | ||
| Longueur de la machine | mm | - Je ne sais pas. - Je sais. 7355/8355/10275/12275/- | ||
| Largeur de la machine | mm | 1393 | 1473 | 1480 |
| Hauteur de la machine | mm | 1537 | 1622 | 1690 |
| Caractéristiques: |
Ces tours à lit horizontal sont principalement adaptés pour tourner des fils cylindriques, coniques et autres surfaces de balancement internes et externes ainsi que divers fils métriques, pouces, modules et diamétraux..Ils peuvent également être utilisés pour ouvrir des rainures d'huile et des passerelles.
1La paroi latérale du lit est construite avec des plaques à double côte, et la forme des côtes internes est de type boîte et de côtes coniques.La rigidité est supérieure à celle des tours ordinaires.La précision est stable.Et ces tours peuvent effectuer une forte force de coupe.
2Sur l'avant-plan, il y a un dispositif, actionné par un seul levier, utilisé pour traverser rapidement le chariot.ou à main, le tout au choix de l'utilisateur.
3La voie de guidage de la selle est collée par des matériaux résistants à l'usure de la ceinture.
4. Sur demande de l'utilisateur, nous pouvons équiper le tour de mécanisme d'alimentation automatique.Le glissement supérieur peut être utilisé indépendamment pour tourner de cône court.Il peut également tourner longue surface cônique.
| Détails de la machine: |
| Boîte à broche:
Les tours horizontaux lourds ont une large vitesse de fuseau de 7,5 à 1000 tr/min avec 18 étapes à travers deux poignées. | |
| - Une fourchette indépendante à 4 mâchoires:
Le tour à lit horizontal standard est équipé d'un tour à 3 mâchoires, le tour indépendant à 4 mâchoires est optionnel. |
| Pour le transport:
Les mouvements transversaux et longitudinaux peuvent être effectués par alimentation manuelle, automatique ou rapide. | |
| | Suivez le repos:
Le relais de suivi standard du tour à lit d'écart, lors de l'usinage de pièces fines et longues, le relais de suivi peut soutenir les pièces pour une plus grande précision. |
| Résistance et repos régulier:
Le tailstock manuel standard, et se déplacer à droite et soulever à travers l'engrenage et le support. | |
| | Armoire électrique:
L'armoire électrique suspendue rend le tour plus compact et plus beau. |
| Composants électriques:
Le tour adopte des composants électriques de marque chinoise célèbre avec des marques CE. Le client choisit également les composants Schneider ou Siemens.
| |

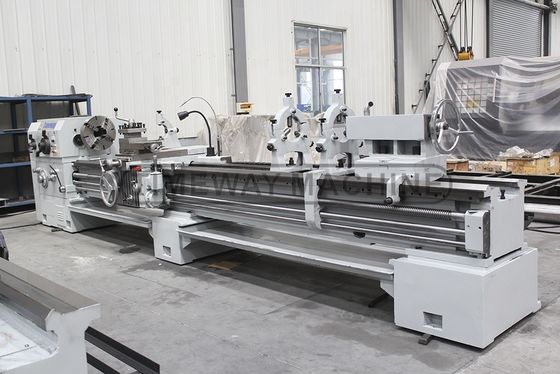

| Machine finie: |
