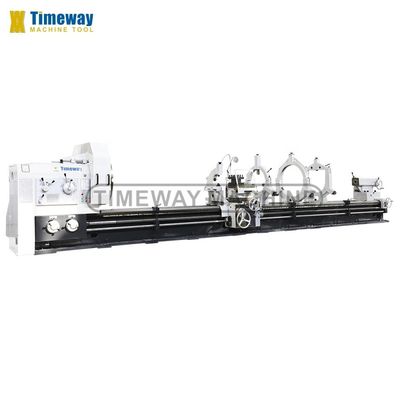

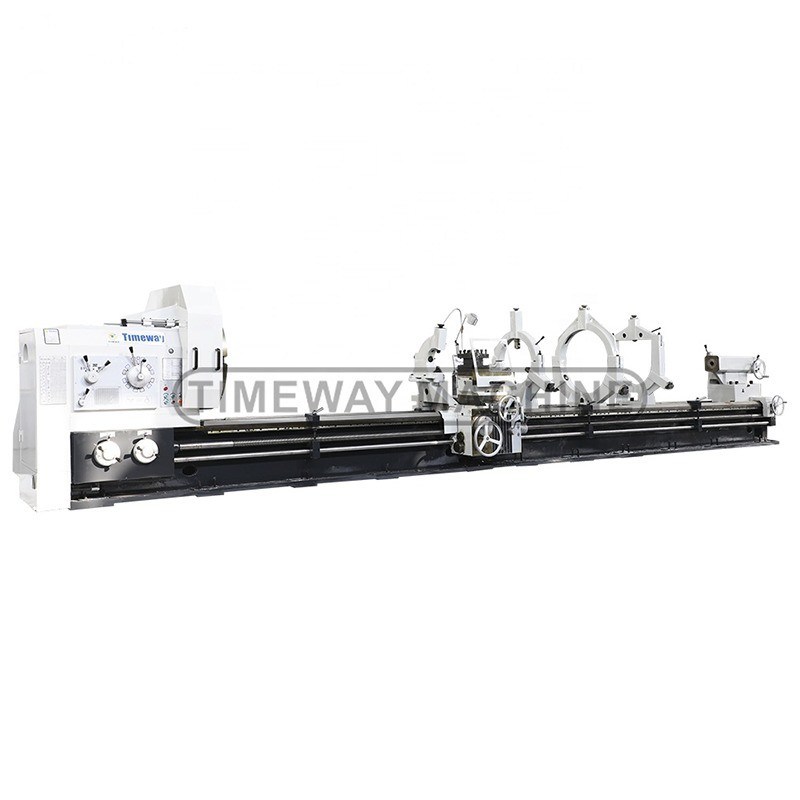

Largeur de 970 mm Tour manuel horizontal de haute précision lourd avec une largeur de lit de 1 et 970 mm
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC, TIMEWAY |
| Numéro de modèle: | Le nombre de points de contrôle est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $90,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 100 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 8000 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 970 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 22 |
| Voltage: | Pour les appareils à haute fréquence: | Dimension ((L*W*H): | 11020 x 1995 x 2325 mm |
| Poids (kg): | 22000 KG | Garantie: | 1 année |
| Points clés de vente: | Prix compétitif | Type de commercialisation: | Produit chaud 2021 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Max. Swing Diameter: | 1 400 mm |
| Glissière de croix de Max. Swing Over: | 1010 millimètres | Poids maximal d'objet: | 10 tonnes (12 t) |
| Max. force de rotation: | 45000 N | Nez d'axe: | A2 à 15 |
| Voyage transversal (axe X): | 650 millimètres | Voyage longitudinal (axe Z): | 8000 millimètres |
| Max. Length d'objet: | 18000mm | Dia. du trou du fuseau: | 130 mm |
| Période de garantie: | 1 an | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 130 | Industrie concernée: | Entreprises de matériaux de construction, réparations de machines, usines manufacturières, commerce |
| Emplacement de la salle d'exposition: | Canada, Turquie, Italie, France, Allemagne, Brésil, Inde, Australie | Composants de base: | Résistant à l'humidité |
| Max. Longueur tournée (mm): | 7800 millimètres | Année: | 2020 |
| Port: | Port de Chine | ||
Description de produit
| Tour horizontal à haute précision pour travaux lourds
¢ AL-1400Cx8M ¢
|
| Introduction: |
Nous, " Timeway Machine " offrons une large gamme de tours universels, à partir de150 mmjusqu'àPour les véhicules à moteur Hauteur du centre, et la distance entre les centres de750 mmjusqu'à6 000 mm.
Pour les tours lourds, la distance entre les centres de8 000 mmjusqu'à18000 mm
, Max. poids du poids de3 tonnesjusqu'à32 tonnes, et largeur du lit (600 mm, 755 mm, 970 mm, 1100 mm, 1600 mm. Je vous en prie.)augmenter en conséquence le long de l'oscillation et du poids de la machine pour assurer une plus grande stabilité et une durée de vie plus longue.
| Paramètre technique: |
| Spécification | Unité | Le numéro de série | |
| Capacité | Passez-vous sur le lit. | mm | 1400 |
| Faire basculer la voiture | mm | 1010 | |
| Longueur maximale de la pièce à usiner | mm | Les produits de base doivent être présentés dans un emballage de qualité supérieure. | |
| Longueur maximale de rotation | mm | Le montant de l'aide est calculé en fonction de la valeur de l'aide. | |
| Largeur du lit | mm | 970 | |
| Max. couple de la broche | N.m. | 12590 | |
| Max. force de coupe | N | 45000 | |
| Max. force longitudinale | N | 18000 | |
| Poids maximal de la pièce à usiner | en kg | 10000 | |
| Le moulin à rouleaux | Dia. de la broche à travers le trou | mm | 130 |
| Trou conique de la broche | - | Mesure 140 | |
| Nombre de virages en avant | espèces | 21 espèces | |
| Nombre de virages en arrière | espèces | 12 espèces | |
| Plage de vitesses de la broche | R/min | À l' avant:3.15-315, à l'envers:3.5 à 291 | |
| Alimentation pour animaux & Les fils | Longitude et traverse | espèces | 56 espèces |
| Plage de mouvement de l'alimentation | mm | Légendaire:0.1-12, transversale:0.05-6, glisser vers le haut:0.025 à 3 | |
| Nombre de fils métriques | espèces | 44 espèces | |
| Dimension du fil métrique | mm | 1 à 120 | |
| Nombre de fils de pouces | espèces | 31 espèces | |
| Plage de fil de pouce | Le TPI | 28-1/4 | |
| Nombre de fils de module | espèces | 45 espèces | |
| Portée du fil du module | mm | 0.5 à 60 | |
| Nombre de fils de dia. | espèces | 38 espèces | |
| Dimension de dia. fil de hauteur | DP | 1/2 à 56DP | |
| Postes d'outils | Taille du bâton d'outil | mm | 45x45 |
| Plage de balancement du poteau d'outil | - Je ne sais pas. | ± 90° | |
| Max. déplacement du chariot | mm | Le montant de l'aide est calculé à partir du montant de l'aide. | |
| Max. déplacement du glissement transversal | mm | 650 | |
| Max. déplacement de la glissière supérieure | mm | 300 | |
| Rapide de la barre d'outil | mm/min | Légendaire:3740, transversale:1870, diapositive en haut:935 | |
| Le stock de queue | Dia. de plumes de queue | mm | 220 |
| Voyage de la plume de queue | mm | 300 | |
| Des trous coniques de plumes de queue | - | Morse n°6 | |
| Autres | Puissance du moteur principal | kW | 22 |
| Puissance du poteau d'outil | kW | 1.5 | |
| Dimension globale de la machine | Longueur | mm | Le produit doit être présenté à l'essai. |
| Largeur | mm | 1995 | |
| Taille | mm | 2325 | |
| Poids de la machine | en kg | Le montant de l'allocation est calculé à partir du montant de l'allocation. | |
| Les accessoires suivants: |
| Les accessoires standard:
| Les accessoires en option: |
|
|
|
| Partie d'essai: |
| Tourner la surface extérieure Après que la machine ait atteint toute la précision géométrique, nous testerons la barre sur le tour horizontal et vérifierons la précision réelle du traitement (rondeté et cylindricité). | Surface de tournage à l'extrémité Après que la machine ait atteint toute la précision géométrique, nous usinons également les pièces de la plaque et vérifions la verticalité de la glissière transversale. |
| |
| Détails de la machine: |
| Boîte à broche et boîte d'alimentation
Le tour de haute précision peut obtenir une vitesse de fuseau et une vitesse d'alimentation en plusieurs étapes par des poignées de changement. Le tour horizontal lourd peut couper différents types de fils. Protection de sécurité optionnelle pour la fourche à 4 mâchoires. |
| |
| Voiture et repos fixe:
Un lit de haute rigidité avec une envergure de 970 mm, ce qui garantit une grande stabilité et une grande précision de la machine. 3 pièces Les repos stables sont standard pour le tour de haute précision AL-1400Cx8M. Le chariot peut réaliser une alimentation automatique et rapide. |
| |
| |

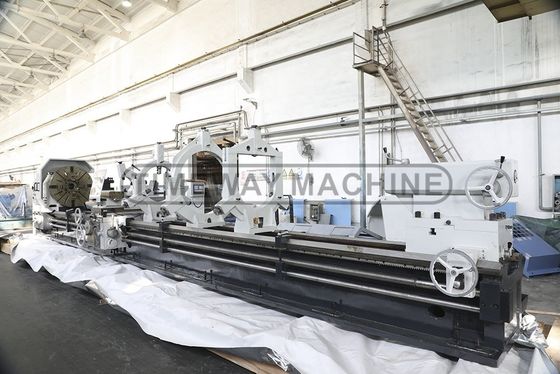

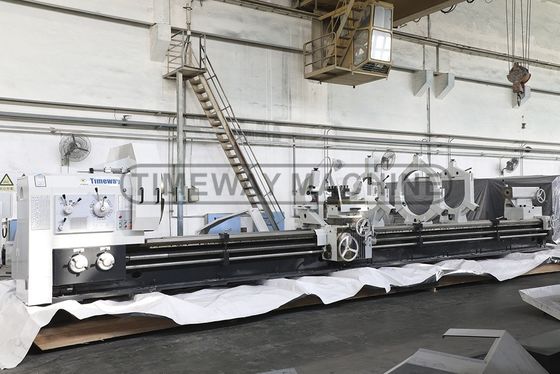

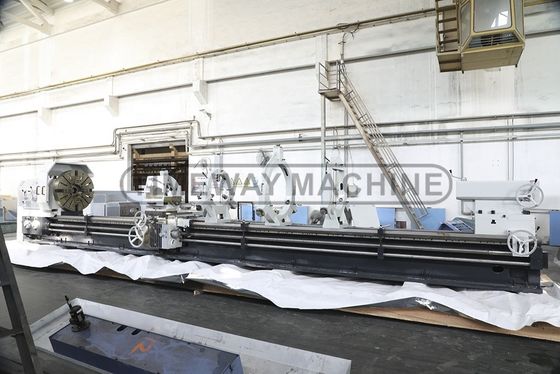

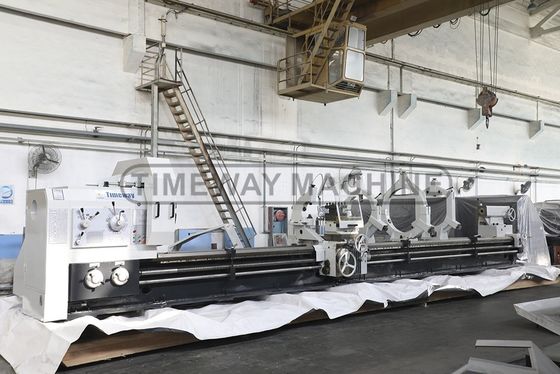

| Prêt à être expédié: |
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
A: 1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
2) LC irrévocable à vue;
3) Western Union, MoneyGram, etc. Il s'agit de l'un des services les plus populaires dans le monde.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
