Le tour est équipé de doubles broches qui permettent de serrer puissamment les pièces longues.

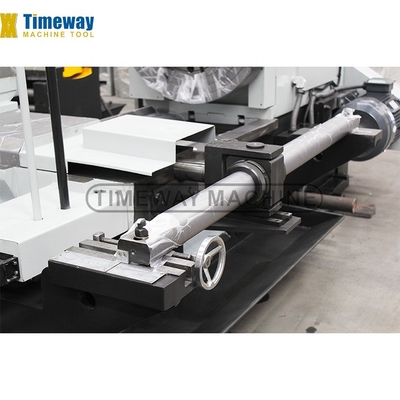

Le tour est équipé d'un support arrière qui peutpièces plus longues de support auxiliaire.
 |

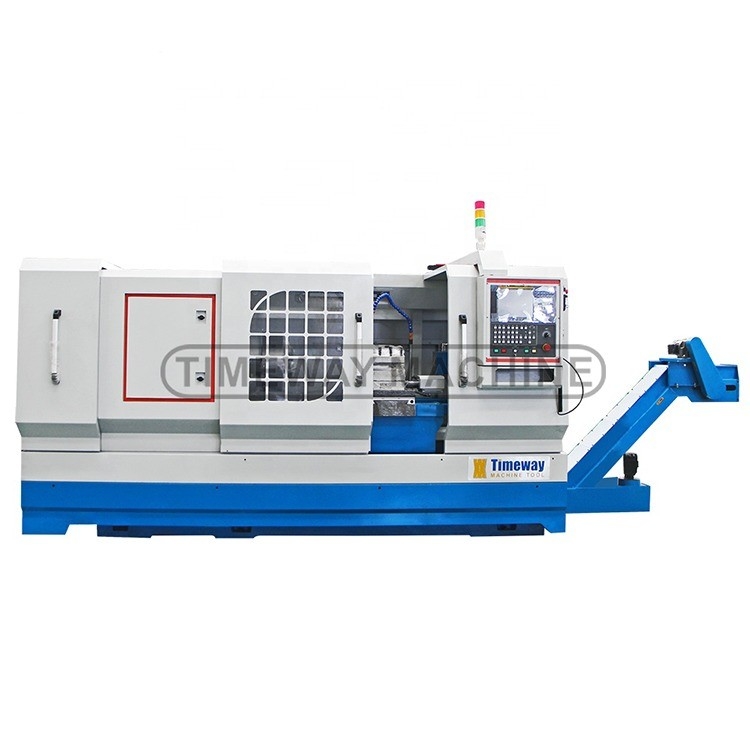

3000mm Max. Tourné longueur CNC tourne-disque à huile pour le traitement des métaux de précision
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timeway |
| Numéro de modèle: | QK-390 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $26,850.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 3000 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Enquête nous |
| Largeur du lit (mm): | 400 millimètres | Puissance du moteur à broche ((kW): | Enquête nous |
| Nombre de broches: | Unique | Nombre d'axes: | 3 |
| Voyage (axe X): | 520 millimètres | Voyage (axe Z) (mm): | 380 millimètres |
| Précision de positionnement (mm): | Enquête nous | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | Enquête nous |
| Dimension ((L*W*H): | 6500*2220*2120 | Voltage: | 220V/380V, 50Hz |
| Système de commande CNC: | Le montant total des aides accordées par la Grèce au titre de l'article 107, paragraphe 1, du traité | Les postes d'outillage: | 12, 8, 4 |
| Poids (kg): | 12000 | Garantie: | 1 année |
| Points clés de vente: | Prix compétitif | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Type de machine: | Tour de commande numérique par ordinateur de couche horizontale | Nom du produit: | Tour Mechine de commande numérique par ordinateur |
| Le mot clé: | Machine de tour en métal de commande numérique par ordinateur | Précision: | Machine de haute précision |
| Fonction: | Machinerie pour le métal | Système de contrôle: | SIEMENS GSK FANUC (facultatif) |
| Traitement: | Machine à tourner pour le travail des métaux | Distance entre les centres: | 3 000 mm |
| Application du projet: | produit métallique | Type de produit: | Machines à tourner horizontalement à commande numérique |
| Condition: | Nouveau | Marque de Toolpost: | Enquête nous |
| Emplacement de la salle d'exposition: | L'Égypte, le Vietnam, la Russie | Type de commercialisation: | Produit chaud 2019 |
| Année: | 2023 | Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 390 | Max. Longueur tournée (mm): | 3000 |
| Industrie concernée: | Enquête nous | Composants de base: | Les roulements, moteur, pompe, engrenage, PLC, récipient sous pression, moteur, boîte de vitesses, n |
| Port: | Port de Chine | ||
Description de produit
Description des produits
Applications du tour CNC pour le traitement des huiles:
Le tour CNC pour le traitement du pétrole répond aux exigences particulières des utilisateurs dans les industries pétrolière, géologique, minière et chimique, ainsi que dans l'irrigation et le drainage agricoles,Il est capable de couper divers fils de tuyaux droits et coniques de joints d'union, des barres de forage, des tuyaux de coulée, des tuyaux de drainage, des pièces de fonte de puits et des tuyaux de pompe à eau plus économiquement et efficacement par rapport au tour moteur,il peut servir de tourne-disque moteur pour couper diverses métriques, avec des fils, des arbres et des disques.
√ Système CNC FANUC/SIEMENS/GSK √ roulement à grande portée (avant et arrière)√ Les centres morts √ poste-outil électrique à 4 stations √ Système de refroidissement √ Lampe de travail √ Lampe pilote √ Garde à demi-fermé √ Générateur d'impulsions manuel (MPG) √ Système de lubrification automatique √ pistolet à huile √ Traction manuelle de la queue √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | - Une chute pneumatique. _ Autre poste d' outil _ Reposez-vous constamment Suivre le reste _ Air conditionné - Un convoyeur à puces. _ Appui arrière pour tuyau long _ Centres en direct |
Spécification | Unité | QK-280 | Le QK-330 | QK-360 | QK-390 |
Plage de filtrage des tuyaux | mm | 130 à 260 | 190 à 320 | 190 à 350 | 190 à 380 |
Max, tourne-toi sur le lit. | mm | 1000 | 1000 | 1100 | 1000 |
Max. bascule sur le glissement croisé | mm | 630 | 610 | 730 | 610 |
Longueur maximale de la pièce à usiner | mm | Le montant de la taxe est calculé à partir du montant de la taxe. | 1500 ou 3000 | Le montant de la taxe est calculé à partir du montant de la taxe. | 15003000 |
Max. longueur de virage | mm | Le montant de l'aide est fixé à la valeur de l'aide. | 1250/2750 | Le montant de l'aide est fixé à la valeur de l'aide. | 1250/2750 |
Durabilité du guidage | mm | 755 | 755 | 755 | 755 |
Nose à broche | - | A2 à 20 | Type de fil | A2 à 20 | Type de fil |
Tone de la broche | - | 1:20 | - | 1:20 | - |
Parcours à fente | mm | 275 | 330 | 360 | 390 |
Conicité du centre de la broche | - | MT6 | - | MT6 | - |
Vitesse du fuseau | Rpm | 5-400 (auto. 4 étapes) | 10-280 (manuel 3) | 5-320 (auto. 4 étapes) | 8-205 (manuel 3) |
Voyage par axe X | mm | 570 | 520 | 540 | 520 |
Type de tourelle | mm | V4 | V4 | V4 | V4 |
Longueur de la machine | mm | 4800/6300/8300 | 5000/6500 | 4800/6300/8300 | 5000/6500 |
Largeur de la machine | mm | 2520 | 2080 | 2520 | 2220 |
Hauteur de la machine | mm | 2120 | 2080 | 2120 | 2120 |
Poids de la machine | tonnes | Le 11 septembre | 11.5/12. Je vous en prie.5 | Le 11 septembre | 12/13 |
Détails de la machine

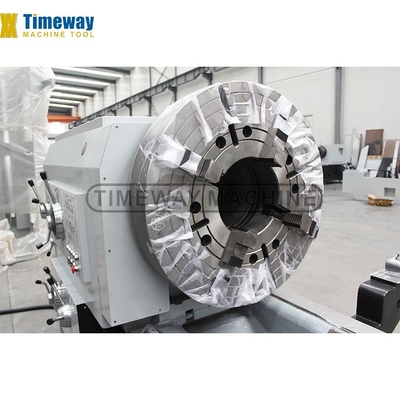

Pour les véhicules à deux roues motrices (avant et arrière):
Le tour standard est équipé de doubles broches (3-jaw ou 4-jaw), la broche peut répondre à différents diamètres longues-barres, le trou de broche comprend 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440 mm, 520 mm, 630 mm, et un trou de broche personnalisé (5,1" ~ 24,8 ′′).
Tourelle électrique à 4 stations:
- Adoptez une tourelle électrique de marque célèbre, haute précision de positionnement.
Le stock de queue
- Le tailstock manuel est standard, le tailstock électrique est optionnel.
Système CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. sont à votre choix.
Ligne de production automatique pour les fils de tuyauterie en acier (facultatif):
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Pièces d'essai complètes(uniquement pour le tour CNC à pétrole):
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Pourquoi nous choisir?
Interféromètre laser Renishaw (uniquement pour le tour CNC à traitement d'huile):
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
