Le tour est équipé de doubles broches qui permettent de serrer puissamment les pièces longues.
Le tour est équipé d'un support arrière qui peutpièces plus longues de support auxiliaire.
 |

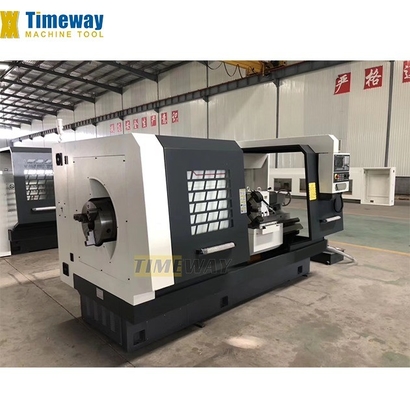

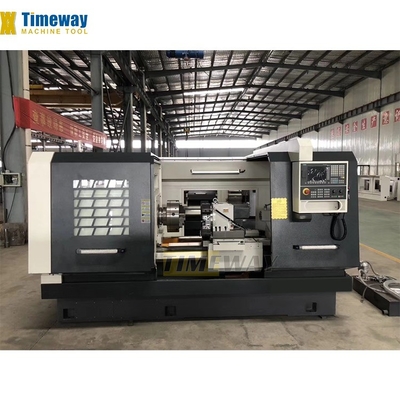

Le tour de filtrage de tubes CNC personnalisable 5600*1930*1900 Max. Poids de la pièce à usiner kg 9000
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timeway |
| Certification: | ISO9001 |
| Numéro de modèle: | QK-280 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $36,850.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 3000 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | De faible puissance |
| Max. Weight de l'objet (kilogrammes): | 9000 | Largeur du lit (mm): | 356 millimètres |
| Puissance du moteur à broche ((kW): | 11 | Nombre de broches: | Unique |
| Nombre d'axes: | 3 | Voyage (axe X): | 570 millimètres |
| Voyage (axe Z) (mm): | 850 millimètres | Précision de positionnement (mm): | ±0.001 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0,002 | Dimension ((L*W*H): | 5600*1930*1900 |
| Voltage: | Pour les appareils électroniques | Système de commande CNC: | Le FANUC |
| Les postes d'outillage: | 4 | Poids (kg): | 7700 |
| Garantie: | 1 année | Points clés de vente: | Automatique |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | CNC |
| Type de machine: | Machines à tour CNC | Nom du produit: | Tour Mechine de commande numérique par ordinateur |
| Fonction: | Machinerie pour le métal | Précision: | Machine de haute précision |
| Type de produit: | Tour économique de commande numérique par ordinateur | Couleur: | client facultatif |
| Traitement: | Machine à tourner pour le travail des métaux | Vitesse de la broche: | 5 à 400 tours par minute |
| Condition: | Nouveau | Marque de Toolpost: | HONGDA |
| Industrie concernée: | Magasins de matériaux de construction, ateliers de réparation de machines, usine de fabrication | Emplacement de la salle d'exposition: | Aucune |
| Type de commercialisation: | Produit chaud 2019 | Composants de base: | Moteur, pompe |
| Année: | 2023 | Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 275 | Max. Longueur tournée (mm): | 3000 |
| Port: | Port de Chine | ||
Description de produit
Description des produits
Applications du tour CNC pour le traitement des huiles:
Le tour CNC pour le traitement du pétrole répond aux exigences particulières des utilisateurs dans les industries pétrolière, géologique, minière et chimique, ainsi que dans l'irrigation et le drainage agricoles,Il est capable de couper divers fils de tuyaux droits et coniques de joints d'union, des barres de forage, des tuyaux de coulée, des tuyaux de drainage, des pièces de fonte de puits et des tuyaux de pompe à eau plus économiquement et efficacement par rapport au tour moteur,il peut servir de tourne-disque moteur pour couper diverses métriques, avec des fils, des arbres et des disques.
√ Système CNC FANUC/SIEMENS/GSK √ roulement à grande portée (avant et arrière)√ Les centres morts √ poste-outil électrique à 4 stations √ Système de refroidissement √ Lampe de travail √ Lampe pilote √ Garde à demi-fermé √ Générateur d'impulsions manuel (MPG) √ Système de lubrification automatique √ pistolet à huile √ Traction manuelle de la queue √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | - Une chute pneumatique. _ Autre poste d' outil _ Reposez-vous constamment Suivre le reste _ Air conditionné - Un convoyeur à puces. _ Appui arrière pour tuyau long _ Centres en direct |
Spécification | Unité | QK-280 | Le QK-330 | QK-390 | Quatrième partie |
Plage de filtrage des tuyaux | mm | 130 à 270 | 190 à 320 | 190 à 380 | 270 à 430 |
Max, tourne-toi sur le lit. | mm | 1000 | 1000 | 1000 | 1000 |
Max. bascule sur le glissement croisé | mm | 610 | 610 | 610 | 610 |
Longueur maximale de la pièce à usiner | mm | 1500 ou 3000 | 1500 ou 3000 | 1500 ou 3000 | 1500 ou 3000 |
Max. longueur de virage | mm | 1250/2750 | 1250/2750 | 1250/2750 | 1250/2750 |
Durabilité du guidage | mm | 755 | 755 | 755 | 755 |
Nose à broche | - | Type de fil | Type de fil | Type de fil | Type de fil |
Parcours à fente | mm | 280 | 330 | 390 | 440 |
Vitesse du fuseau | Rpm | 10-320 (4 étapes manuelles) | 10-280 (trois étapes manuelles) | 8-205 (3 étapes manuelles) | 8-205 (3 étapes manuelles) |
Taille de la broche | mm | 800 (manuel) | 780 (électrique) | 850 (électrique) | 1000 (électrique) |
Incrément d'alimentation min. de l'axe X/Z | mm | 0- Je ne sais pas.001 | 0- Je ne sais pas.001 | 0- Je ne sais pas.001 | 0- Je ne sais pas.001 |
Vitesse d'alimentation rapide dans l'axe X/Z | M/min | Je vous en prie. | Je vous en prie. | Je vous en prie. | Je vous en prie. |
Voyage par axe X | mm | 520 | 520 | 520 | 520 |
Type de tourelle | mm | V4 | V4 | V4 | V4 |
Section de la tige de l'outil | mm | 40 x 40 | 40 x 40 | 40 x 40 | 40 x 40 |
Indexation de la répétition | mm | 0.008 | 0.008 | 0.008 | 0.008 |
Max. force de coupe | N | 29400 | 29400 | 29400 | 29400 |
Diamètre de la plume de la queue | mm | 160 | 160 | 160 | 160 |
Voyage par plumes de queue | mm | 300 | 300 | 300 | 300 |
Plumes coniques de la queue | - | MT6 | MT6 | MT6 | MT6 |
Puissance du moteur principal | kW | 22 | 22 | 22 | 22 |
Précision de travail | Je ne sais pas. | Les données de référence | Les données de référence | Les données de référence | Les données de référence |
Roughness de la surface | Je ne sais pas. | Je suis Ra1.6 | Je suis Ra1.6 | Je suis Ra1.6 | Je suis Ra1.6 |
Longueur de la machine | mm | 4950/6450 | 5000/6500 | 5000/6500 | 5000/6500 |
Largeur de la machine | mm | 2050 | 2080 | 2220 | 2220 |
Hauteur de la machine | mm | 2050 | 2080 | 2120 | 2120 |
Poids de la machine | tonnes | 10.5/12. Je vous en prie.2 | 11.5/12. Je vous en prie.5 | 12/13 | 13/14 |
Système CNC | - | Le groupe FANUC/SIEMENS | Le groupe FANUC/SIEMENS | Le groupe FANUC/SIEMENS | Le groupe FANUC/SIEMENS |
Détails de la machine
Pour les véhicules à deux roues motrices (avant et arrière):
Le tour standard est équipé de doubles broches (3-jaw ou 4-jaw), la broche peut répondre à différents diamètres longues-barres, le trou de broche comprend 130mm, 200mm, 225mm, 255mm, 280mm, 300mm, 330mm, 360mm,390 mm, 440 mm, 520 mm, 630 mm, et un trou de broche personnalisé (5,1" ~ 24,8 ′′).
Tourelle électrique à 4 stations:
- Adoptez une tourelle électrique de marque célèbre, haute précision de positionnement.
Le stock de queue
- Le tailstock manuel est standard, le tailstock électrique est optionnel.
Système CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. sont à votre choix.
Ligne de production automatique pour les fils de tuyauterie en acier (facultatif):
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Pièces d'essai complètes(uniquement pour le tour CNC à pétrole):
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Pourquoi nous choisir?
Interféromètre laser Renishaw (uniquement pour le tour CNC à traitement d'huile):
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
