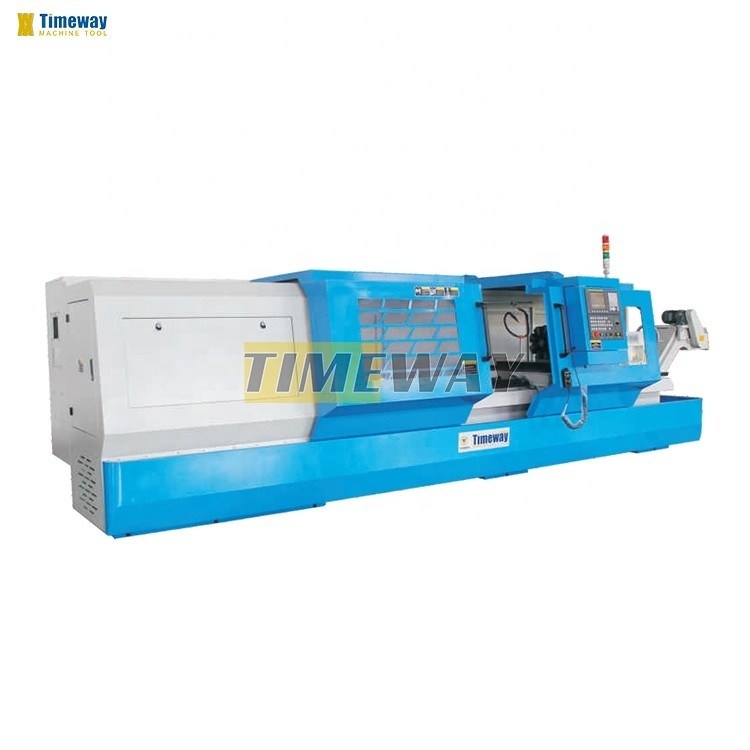

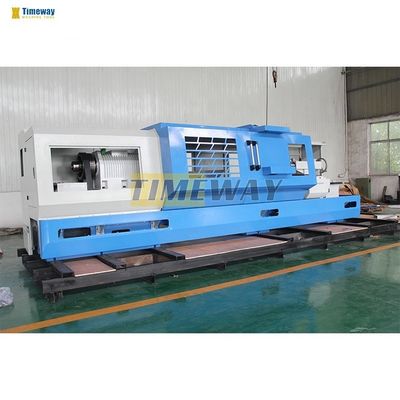

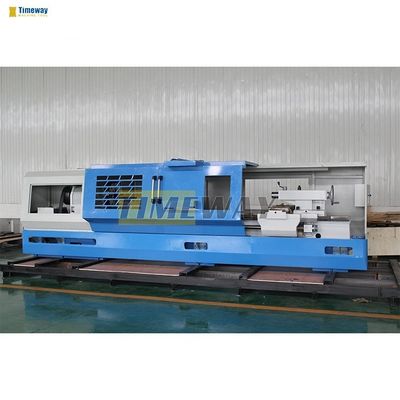

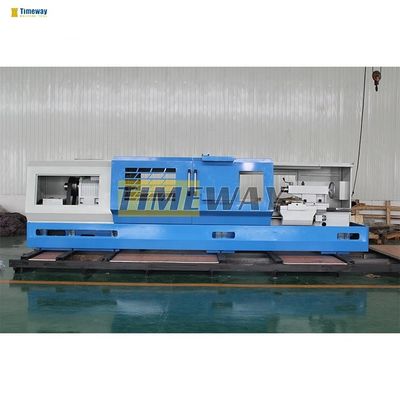

Machine de tournage à tour CNC à 2 axes horizontale à lit plat pour le tournage de haute précision
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMEWAY |
| Numéro de modèle: | CK-500; CK-660 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $28,999.00/sets 1-1 sets |
| Détails d'emballage: | boîtier en bois ou en contreplaqué, palettes |
| Capacité d'approvisionnement: | 800 ensembles par an |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 1500 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Max. Weight de l'objet (kilogrammes): | 3000 | Largeur du lit (mm): | 390 millimètres |
| Puissance du moteur à broche ((kW): | 15 | Nombre de broches: | Unique |
| Nombre d'axes: | 2 | Voyage (axe X): | 365 millimètres |
| Voyage (axe Z) (mm): | 1500 mm | Précision de positionnement (mm): | ±0.001 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.008 | Dimension ((L*W*H): | D'un diamètre inférieur ou égal à 300 mm |
| Voltage: | Pour les appareils à commande numérique | Système de commande CNC: | Siemens 808d |
| Les postes d'outillage: | 4 | Poids (kg): | 2500 |
| Garantie: | 1 année | Points clés de vente: | Longue durée de vie |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Couleur: | Option personnalisée |
| Taper à fuseau: | Pour les produits: | Type de machine: | Le tour horizontal CNC pour travaux lourds |
| Velocité de la broche (manuelle): | 45 à 1600 tours par minute | Étapes de broche: | 3steps |
| Type de poste d'outil: | V4 | Vitesse d'alimentation rapide dans l'axe X: | 8 mm/min |
| Vitesse d'alimentation rapide en axe Z: | 12 mm/min | Je vous en prie.: | 75 mm |
| Légèreté: | Ra1,6um | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 105 | Industrie concernée: | Usine de fabrication |
| Emplacement de la salle d'exposition: | Canada, Royaume-Uni, États-Unis, France, Allemagne, Brésil, Pérou, Pakistan, Mexique, Russie, Espagn | Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion |
| Max. Longueur tournée (mm): | 1500 | Type de commercialisation: | Produit chaud 2021 |
| Composants de base: | Ressorts, moteur, pompe, engrenage, récipient sous pression, boîte de vitesses, système CNC | ||
Description de produit
√ Système CNC FANUC √ à 3 mâchoires √ poste-outil électrique à 4 stations √ Lampe de travail √ Système de refroidissement √ Générateur d'impulsions manuel (MPG) √ Lampe pilote √ pompe de lubrification automatique √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | _ /GSK/SIEMENS Système CNC - Une chute hydraulique. _ Air conditionné - Un convoyeur à puces. Metteur d'outils |
Les spécifications | Unité | CK-500 | CK-660 |
Max, tourne-toi sur le lit. | mm | 500 | 660 |
Max. bascule sur le glissement croisé | mm | 290 | 430 |
Distance entre les centres | mm | 1000/1500/2000 | 1000/1500/2000 |
Max. longueur de virage | mm | 1000/1500/2000 | 1000/1500/2000 |
Nose à broche | - | A2 à 8 | D10 |
Parcours à fente | mm | 82 | 105 |
Taille de la broche | mm | 250 | 320 |
Voyage croisé (X) | mm | 295 | 365 |
Voyage longitudinal (Z) | mm | 1000/1500/2000 | 1000/1500/2000 |
Vitesse d'alimentation rapide dans l'axe X/Z | M/min | Une journée de repos | Une journée de repos |
Unité d'alimentation minimale de l'axe X/Z | mm | 0.001 | 0.001 |
Taille de la section d'outil | - | V4 | V4 |

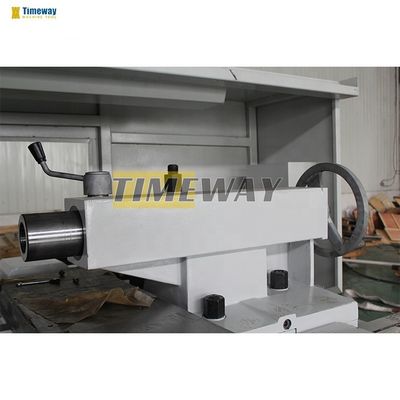

Diamètre de la plume de la queue | mm | 25x25 | 25x25 |
Voyage par plumes de queue | mm | 150 | 150 |
Plumes coniques de la queue | - | MT5 Résultats | MT5 Résultats |
Puissance du moteur principal | kW | 7.5 | 15 |
Poids de la machine | en kg | Le montant de l'aide est calculé à partir du montant de l'aide. | Pour les appareils de surveillance de la sécurité |

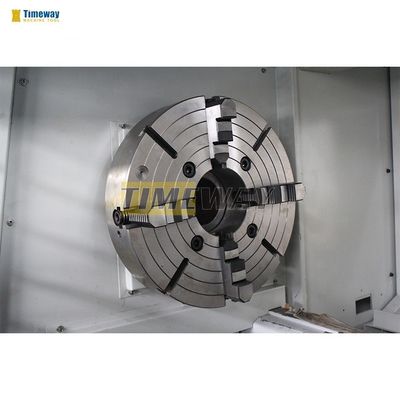

- Je ne sais pas.
- 3 mâchoires sont standard pour les pièces auto-centrées
- Facultatif à 4 mâchoires et à hydraulique
Tourelle électrique à 4 stations:
- Adoptez une tourelle électrique de marque célèbre, haute précision de positionnement.
- Postes d'outils de changement rapide en option
Système CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. sont à votre choix.
Résistant à l'usure
Fonctionnement flexible et simple, pour réduire l'intensité de travail et accroître le plaisir de fonctionnement.
Armoire électrique conforme à la norme CE:
Une disposition électrique claire et soignée;
Adopter des composants électriques conformes à la norme CE.
Pompes de lubrification automatiques:
Lubrifier automatiquement et de façon intermittente chaque rail de guidage pour prolonger la durée de vie de la machine.
Tourelle verticale à 4 stations:
La norme
Tourelle verticale à 6 stations:
Optionnel
Tourelle horizontale à 6 stations:
Optionnel
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Parties d'essais complets:
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Interféromètre au laser Renishaw:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
