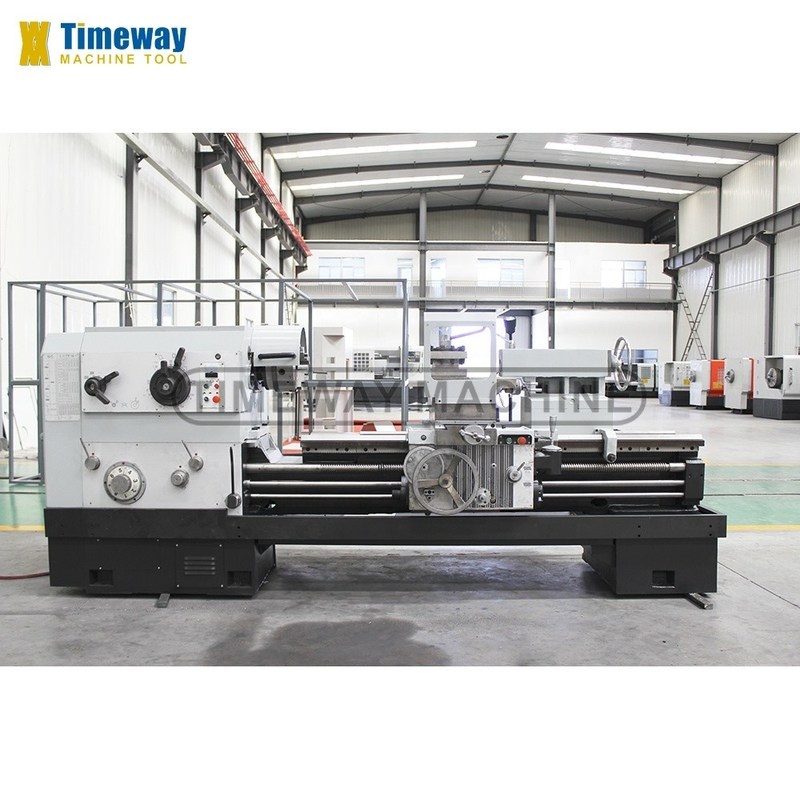

3900 KG Poids 3725x1473x1622 mm Moteur à chaud tourne-disque machine à tourner des métaux pour couper des fils
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le nombre d'équipements utilisés |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $25,000.00/sets 1-2 sets |
| Détails d'emballage: | Étui en bois |
| Capacité d'approvisionnement: | 300 ensembles par mois. |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 1500 | Région de vitesse de la broche ((rpm): | 6 - 800 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 550 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 11 |
| Voltage: | Pour les véhicules à moteur électrique | Dimension ((L*W*H): | 3725 x 1473 x 1622 mm |
| Poids (kg): | 3900 kilogrammes | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | Normalement |
| Grade automatique: | Pour les appareils à commande automatique | Couleur: | En tant qu'ordre |
| Max. Turning Diameter: | 800 mm | Max. diamètre de rotation par rapport à l'écart: | Pour les véhicules à moteur |
| Longueur de l'écart: | 300 mm | Poids maximal d'objet: | 2000 kg ou plus |
| La direction de l'axe Z de la vis: | 12 mm | Des fils: | Pour le calcul de l'échantillon, on utilise les valeurs suivantes: |
| Type de guidage: | Type plat en V | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 | Industrie concernée: | Magasins de matériaux de construction, ateliers de réparation de machines, usine de fabrication |
| Emplacement de la salle d'exposition: | Canada, Royaume-Uni, États-Unis, Italie, France, Allemagne, Russie, Australie | Composants de base: | Résistant à l'humidité |
| Max. Longueur tournée (mm): | 1350 MILLIMÈTRES | Année: | 2021 |
| Port: | Port de Chine | ||
Description de produit
| 2021 Machine à tourner le tour de métal à moteur à chaud
Je vous en prie, faites-moi confiance.
|
| Tests réels: |
| Surface de coupe extérieure: | ||
|
|
|
|
| Surface de coupe: | |
|
|
|
| Les accessoires standard:
| Les accessoires en option: |
|
|
|
| Paramètre technique: |
| Nom de l'article | Unité | Le numéro de série: | Le numéro de série | Le numéro d'enregistrement | |
| Capacité | Passez-vous sur le lit. | mm | 630 | 800 | 940 |
| Faire basculer la voiture | mm | 350 | 520 | 660 | |
| Longueur maximale de la pièce à usiner | mm | 750Les États membres peuvent prévoir des mesures d'accompagnement à l'égard de l'Union européenne. | |||
| Max. longueur de virage | mm | 600- le numéro de série de l'appareil, le numéro de série de l'appareil, | |||
| Durabilité du guidage | mm | 550 | 550 | 550 | |
| Le moulin à rouleaux | Nose à broche |
| C11 | ||
| Trou de fusée | mm | 110 | |||
| Trou conique de la broche |
| 1:20/120 | |||
| Plage de vitesses de la broche | R/min | 7.5 à 1000 | 6 à 800 | 6 à 800 | |
| Nombre de vitesses de la broche |
| 18 espèces | |||
| Mouvement de l'alimentation | Longitude et traverse | R/min | 64; 0,1 à 24.32 | ||
| Taux d'alimentation croisée à longitudinale |
| - Un demi | |||
| La hauteur de la vis de la vis de guidage | mm | 12 | |||
| Nombre et portée du fil métrique | mm | 50; 1 à 240 mm | |||
| Nombre et plage de fils de pouces | Le T.P.I | 26; 14 à 1 | |||
| Nombre et portée du fil du module | mm | 53; 0,5 à 120 mm | |||
| Nombre et plage de fils de fil de trame diamétrique | Le T.P.I | 24; 28 à 1 | |||
| Vitesse de traversement rapide du transport | mm/min | 4000 | |||
|
| Max. déplacement du glissement transversal | mm | 440 | 540 | 570 |
| Max. déplacement de la glissière supérieure | mm | 200 | |||
| Section de la tige de l'outil | mm | 32 | |||
| Le stock de queue | Diamètre de la plume de la queue | mm | 100 | ||
| Voyage de la plume de queue | mm | 250 | |||
| Pneumatique à base de plumes de cheval |
| Morse 5 | |||
| Autres | Puissance du moteur principal | kW | 11 | ||
| Masse de la machine | en kg | 3200, 3400, 3700, 4200, 4700, 5800, 6800, 7800, 8800, 10800, 11800, - | 3400Les prix de vente sont les suivants: | 3900, 4100, 4400, 4900, 5400, 6500, 7500, 8500, 9500, 11500, 12500, - | |
| Dimension globale de la machine | Longueur | mm | 2958, 3275, 3725, 4225, 5225, 6275, 7355, 8355, 9275, 11275, 12275,- | ||
| Largeur | mm | 1393 | 1437 | 1430 | |
| Taille | mm | 1537 | 1622 | 1690 | |
| Caractéristiques: |
- Ces tours de moteur conviennent principalement au tournage de surfaces cylindriques, coniques et autres surfaces d'oscillation internes et externes ainsi qu'à divers fils métriques, modules de pouces et filtres de diamètre.Ils peuvent également être utilisés pour ouvrir les rainures d'huile et les clés.
- La paroi latérale du lit est construite avec des plaques à double côte, et la forme des côtes internes est de type boîte et une combinaison de côtes coniques.
- Sur le tablier, il y a un dispositif actionné par un seul levier, utilisé pour traverser rapidement le chariot.
- Le freinage de la broche et le changement de direction de rotation sont contrôlés par un système hydraulique ou par action manuelle selon votre choix.
- La voie de guidage de la selle est collée par des matériaux résistants à l'usure de la ceinture.
- Nous pouvons équiper le tour automatique d'un mécanisme d'alimentation.
- La glissière supérieure peut être utilisée indépendamment pour tourner le cône court, ou en combinaison avec l'alimentation longitudinale pour tourner la surface conique longue.
| Détails de la machine: |
| - Je vous en prie.

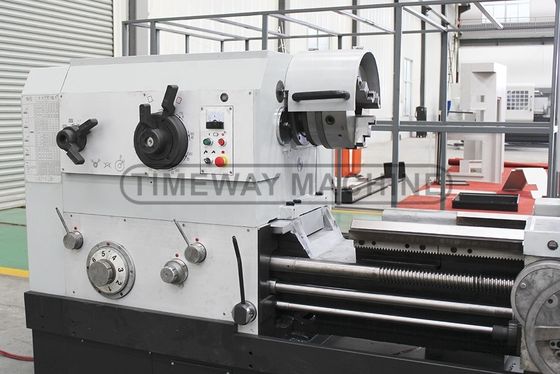

Nose de broche C11 pour connecter rapidement le brocheur à 3 ou 4 mâchoires. Protection de chuck en option pour la sécurité des opérateurs. |
| | Je vous en prie.
18 étapes de vitesse de broche pour répondre à divers types d'exigences de traitement.
|
| | Voiture et bagages:
Toutes les surfaces coulissantes sont grattées manuellement, l'écart est inférieur à 0,04 mm, afin d'assurer la précision de la machine et le mouvement en douceur. |
| Échappement (facultatif):
Le tour de lit à espace est équipé d'un espace détachable pour l'usinage de pièces à disque de grand diamètre. |
| 4 postes d'outils:
Le poste d'outil manuel à 4 stations est standard, haute précision de positionnement. |
| Armoire électrique conforme à la norme CE:
Adopter des composants électriques Schneider, haute stabilité et action fiable. |
| Machine finie: |
| Prêt à être expédié: |
