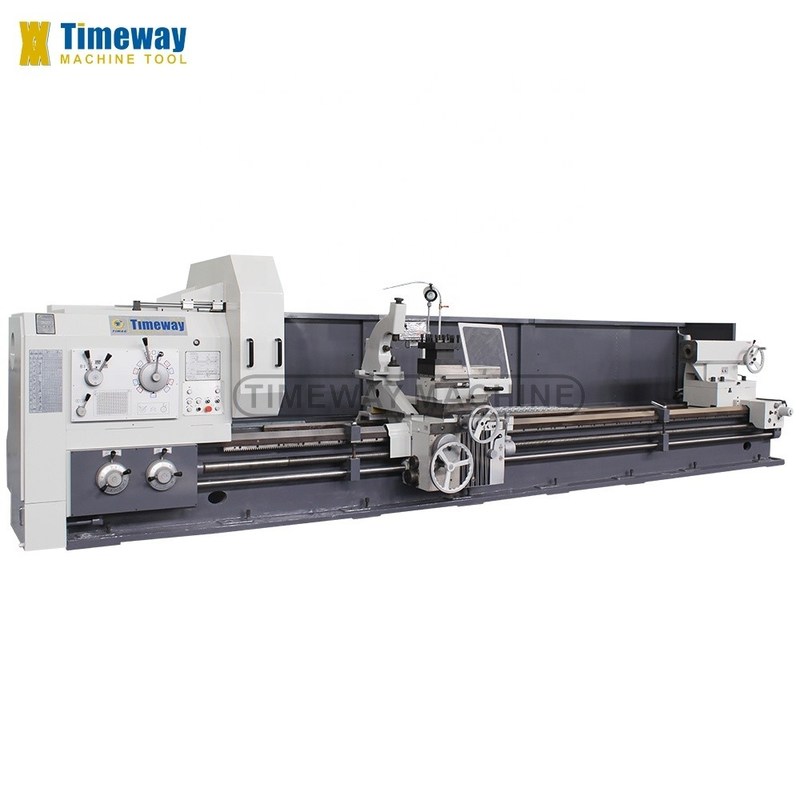

Tour horizontal de précision de 6 tonnes pour les travaux lourds et les grandes pièces
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Certification: | CE, ISO |
| Numéro de modèle: | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $60,000.00/sets 1-2 sets |
| Détails d'emballage: | Étui en bois |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 5000 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 755 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 22 |
| Voltage: | Pour les appareils à commande numérique | Dimension ((L*W*H): | En tant que modèle de machine |
| Poids (kg): | 12500 kg | Garantie: | 1 année |
| Points clés de vente: | Longue durée de vie | Type de commercialisation: | Produit chaud 2021 |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Grade de précision de travail: | IT6 |
| Roughness (graisseuse): | Ra1,6um | Mandrin: | à 4 mâchoires indépendantes |
| Taille de la broche: | 1 000 mm | Diamètre d'oscillation au-dessus de lit: | 1250 mm |
| Diamètre d'oscillation au-dessus du glissement transversal: | 865 millimètres | Poids maximal de la pièce: | 6 tonnes (OPT :8 tonnes) |
| Voyage croisé: | 580 millimètres | Voyage longitudinal: | 3000 millimètres |
| Condition: | Nouveau | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 130 |
| Industrie concernée: | Hôtels, magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de mach | Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, France, Allemagne, Mexique, Russie, Espagne, Afrique du Sud, Australie |
| Composants de base: | Résistant à l'humidité | Max. Longueur tournée (mm): | 4800 mm |
| Année: | 2020 | Port: | Port de Chine |
Description de produit
| Le tour métallique parallèle, tour horizontal lourd |
| Paramètre technique |
| Spécification | Unité | Le numéro d'immatriculation | Le numéro de série | Le numéro de série | Le numéro d'enregistrement |
| Max, tourne-toi sur le lit. | mm | 1000 | 1250 | 1400 | 1640 |
| Max. bascule sur le glissement croisé | mm | 615 | 865 | 1015 | 1250 |
| Distance entre les centres | mm | Le montant de l'aide est calculé en fonction de la valeur de l'aide. | |||
| Max. longueur de virage | mm | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de l'accord. | |||
| Largeur du lit | mm | 755 | 755 | 755 | 755 |
| Capacité de chargement | en kg | 6000 (option: 8000) | 6000 (option: 8000) | 6000 (option: 8000) | 6000 (option: 8000) |
| Nose à broche | - | A2 à 15 | A2 à 15 | A2 à 15 | A2 à 15 |
| Parcours à fente | mm | 130 | 130 | 130 | 130 |
| Tone de la broche | - | Mesure 140 | Mesure 140 | Mesure 140 | Mesure 140 |
| Plage de vitesse de la broche | Rpm | À l'avant: 3.15-315, CW: 3.5-291 | |||
| Pas de vitesse de la broche | étapes | En avant: 21, en arrière: 12 | |||
| Types d'aliments pour animaux dans l'axe X/Z | espèces | 56/56 | 56/56 | 56/56 | 56/56 |
| Plage d'aliments | mm | Légendaire: 0,1-12; croisée: 0,05-6; outil supérieur: 0,025-3 | |||
| Plage de fils métriques (espèces) | mm | 1 à 120 (44) | 1 à 120 (44) | 1 à 120 (44) | 1 à 120 (44) |
| Réseau de fils de pouces (espèces) | Le TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| Variété de fils de modules (espèces) | MP | 0.5 à 60 (45) | 0.5 à 60 (45) | 0.5 à 60 (45) | 0.5 à 60 (45) |
| Faisceau de fils diamétraux (espèces) | DP | Les produits de la catégorie 1 | Les produits de la catégorie 1 | Les produits de la catégorie 1 | Les produits de la catégorie 1 |
| Distance entre le centre de la broche et la base de l'outil | mm | 48 | 48 | 48 | 48 |
| Angle de pivotement du poteau d'outil | - Je ne sais pas. | ± 90° | ± 90° | ± 90° | ± 90° |
| Voyage en glissement croisé | mm | 520 | 580 | 580 | 630 |
| Le déplacement de la diapositive supérieure | mm | 300 | 300 | 300 | 300 |
| Taille de la section d'outil | mm | 45x45 | 45x45 | 45x45 | 45x45 |
| Vitesse d'alimentation rapide | mm/min | Légendaire: 3740; Croix: 1870; Pointe d'outil supérieure: 935 | |||
| Diamètre de la plume de la queue | mm | 160 | 160 | 160 | 160 |
| Voyage par plumes de queue | mm | 300 | 300 | 300 | 300 |
| Plumes coniques de la queue | - | MT6 | MT6 | MT6 | MT6 |
| Puissance du moteur principal | kW | 22 | 22 | 22 | 22 |
| Longueur de la machine | mm | Le montant de l'aide est fixé à la valeur de l'aide. | |||
| Largeur de la machine | mm | 2150 | 2150 | 2150 | 2150 |
| Hauteur de la machine | mm | 1700 | 1825 | 1950 | 2150 |
| Les accessoires standard:
| Les accessoires en option: |
|
|
|
| Caractéristiques |
Le tour horizontal est adapté pour le traitement de pièces de grande et moyenne taille de pièces moulées, d'aciers et de métaux non ferreux.épuisant et nidifiant, et peut convertir en métrique divers fils internes et externes, tels que pouces, module et diamètre.
1.L'ensemble du lit est de haute rigidité avec une envergure de 755 mm, ce qui garantit à la machine une forte stabilité et une grande précision, et une capacité de chargement du lit jusqu'à 6000 kg.
2.Spinelle standard à travers le trou pour le grand trou de 130 mm, et adopter le type de connexion de nez de broche A2-15, la précision de débit de broche est meilleure.
3.La machine-outil peut être utilisée pour couper la surface conique courte du moteur par le poteau d'outil supérieur, et la surface conique longue peut être tournée par le poteau d'outil supérieur et l'alimentation longitudinale.
4- Haute puissance, haute rigidité et large plage de vitesses pour une coupe rapide et puissante, plage de vitesses de 3,15 à 315 tr/min avec 33 vitesses.
5.Selon les besoins d'usinage, les clients peuvent choisir des pièces mobiles électriques, réduire l'intensité du travail de l'opérateur et améliorer l'efficacité du travail.
1- Un lit avec une rigidité élevée.
Le lit est constitué d'un lit structural en fonte. Les côtes internes ont une disposition raisonnable et une rigidité élevée, et le rail de guidage adopte un procédé de meulage par éteinture à fréquence intermédiaire.Dans la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal,évitant ainsi l'apparition d'un ramper à basse vitesse.
2.Haute rigidité et fuseau de haute précision.
Le roulement de broche de la machine-outil adopte des produits de marque célèbres. la boîte de broche adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.Pour réduire la déformation thermique, la tête de roulement est lubrifiée par un cycle de bain d'huile.Améliorer la précision et augmenter la rigiditéLes engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.faible déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable pendant le fonctionnement à long terme.
3.boîte à fuseaux de structure symétrique thermique pour éviter la dérive de l'axe de fuseau.

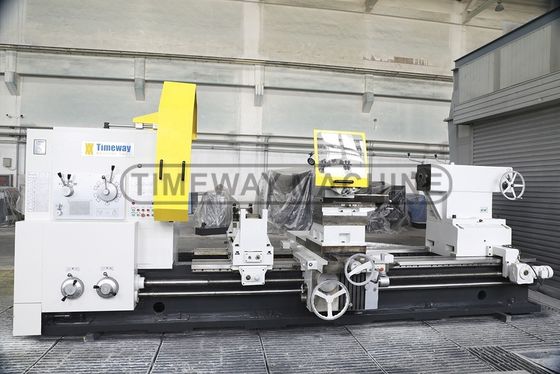

| Détails de la machine |
| Boîte à fuseaux avec vitesse de fuseau 33 étapes | Détecteur indépendant à 4 mâchoires standard |
| | |
| Voiture avec rails en PTFE | Résistant électrique en mouvement |
| |
| Diamètre 130 mm fuseau à travers le trou | Moteur principal de grande puissance de 22 kW |
| |
| Équipement électrique de cabine conforme à la norme CE | Optionnel DRO à 2/3 axes |
| |

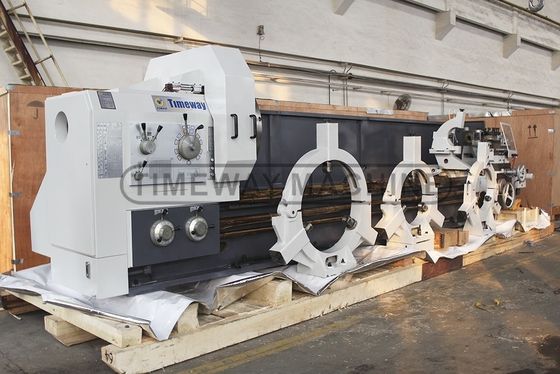

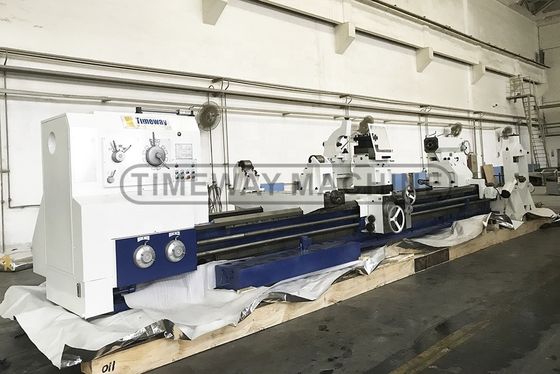

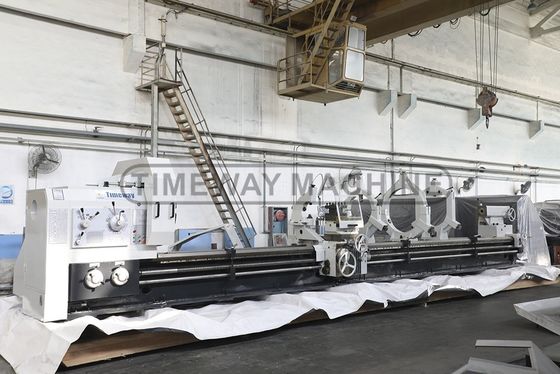

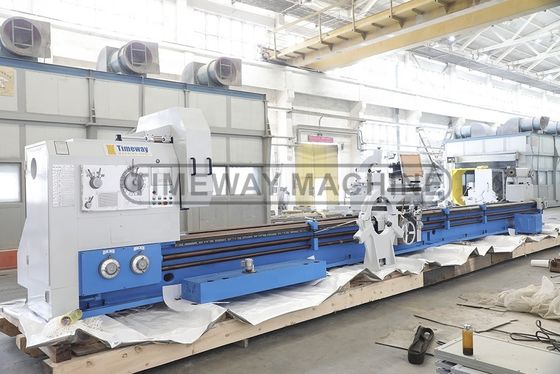

| Machines finies pour l'expédition |
| Le nombre de personnes concernées par la demande est fixé par la Commission. |
|
| Al-1250Bx8000: |
| |
| Le nombre d'équipements utilisés |
| |
| Le nombre d'émissions de CO2 est calculé en fonction de l'indice de CO2. |
|
| Le nombre de points de contrôle est le suivant: |
|
- Je ne sais pas.Pourquoi avoir choisi Timeway Machine?
A: Je suis désolé.1. Haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
- Je ne sais pas.Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
A: Je suis désolé.Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
- Je ne sais pas.Quel est le MOQ?
A: Je suis désolé.1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
- Je ne sais pas.Et les conditions de paiement?
A: Je suis désolé.(1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
- Je ne sais pas.- Et la garantie? - Je ne sais pas.
A: Je suis désolé.La période de garantie est d'un an après la livraison.
