>> Une lecture numérique à deux axes sur deux est disponible.
La garde de Chuck est disponible.
 |

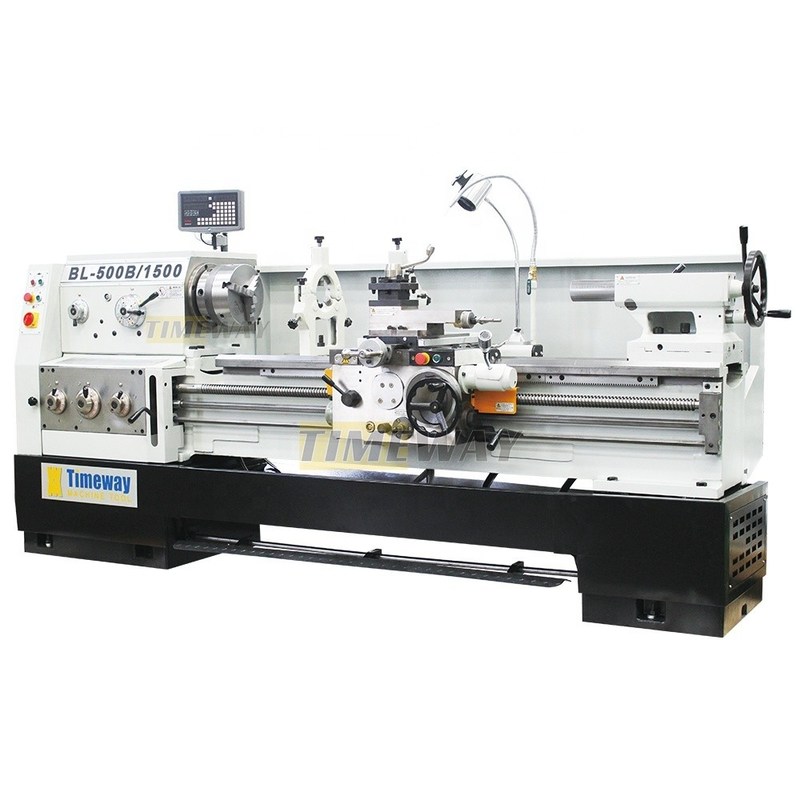

Machines à tour manuel à lit horizontal pour une capacité d'usinage moyenne par TIMEWAY
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timac, Timeway |
| Numéro de modèle: | Le nombre total de véhicules ne doit pas dépasser 500. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $11,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse/palette en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 500 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 1000 | Région de vitesse de la broche ((rpm): | 9 - 1600 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Taux de charge moyen | Largeur du lit (mm): | 400 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 7.5 |
| Voltage: | 220V/380V/400V/415V/440V | Dimension ((L*W*H): | comme modèle |
| Poids (kg): | 2100 kilogrammes | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Couleur du tour: | Optionnel |
| Style de machines: | Le tour manuel à lit vide horizontal | Max. Workpiece Length: | Pour les véhicules à moteur |
| Max. Diamètre de la pièce: | 500 mm | Vitesse de la broche: | 9 à 1600 tr/min (24 étapes) |
| Alimentation automatique (axe X): | 0.012-2.73 mm/r (93 espèces) | Alimentation automatique (axe Z): | 0.028-6.43 mm/r (93 espèces) |
| Alimentation rapide (axe X): | 10,9 m/min | Apporte rapide (axe Z): | 4.5m/min |
| Trou d'axe: | 82mm | Condition: | Nouveau |
| Industrie concernée: | Salles de réparation de machines, usine de fabrication, usine de nourriture et de boissons | Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, Allemagne, Brésil, Mexique, Russie, Espagne, Chili, Colombie, Algérie, R |
| Composants de base: | Incidence, pompe, vitesse, moteur, boîte de vitesse | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 82 |
| Max. Longueur tournée (mm): | 950 millimètres | Année: | 2021 |
Description de produit
Un guichet unique
Vous pouvez cliquer sur l'image pour voir les produits qui vous intéressent.
Description des produits
Spécification | Unité | Pour les véhicules à moteur: | Le numéro de série est le suivant: | Pour les véhicules à moteur: |
Max, tourne-toi sur le lit. | mm | 500 | 660 | 800 |
Max. bascule sur le glissement croisé | mm | 300 | 420 | 560 |
Max. Passez au-dessus de l' écart | mm | 710 | 870 | 1000 |
Longueur de l'écart | mm | 240 | 240 | 240 |
Distance entre les centres | mm | Le montant de l'aide est calculé en fonction des coûts. | Le montant de l'aide est calculé en fonction des coûts. | 2000 ou 2000 |
Max. longueur de virage | mm | Le nombre de personnes concernées | Le nombre de personnes concernées | 1850/2850 |
Parcours à fente | mm | Φ82 | Φ82 | Φ82 |
Tone de la broche | - | Φ90, 1:20 | Φ90, 1:20 | Φ90, 1:20 |
Nose à broche | - | Le numéro ISO 702/II8 | Le numéro ISO 702/II8 | Le numéro ISO 702/II8 |
Plage de vitesse de la broche (étapes) | Rpm | 9 à 1600 (24) | 9 à 1600 (24) | 8-1400 (24) |
Le déplacement de la diapositive supérieure | mm | 145 | 145 | 145 |
Voyage en glissement croisé | mm | 320 | 310 | 320 |
Taille de la section d'outil | mm | 25x25 | 25x25 | 25x25 |
Vitesse d'alimentation rapide dans l'axe X | M/min | 50 Hz: un.9; 60 Hz: 2.3 | 50 Hz: un.9; 60 Hz: 2.3 | 50 Hz: un.9; 60 Hz: 2.3 |
Vitesse d'alimentation rapide en axe Z | M/min | 50 Hz: quatre.5; 60 Hz: 5.4 | 50 Hz: quatre.5; 60 Hz: 5.4 | 50 Hz: quatre.5; 60 Hz: 5.4 |
Plage d'alimentation sur l'axe X | mm/r | 0.012 à 2.73 (93) | 0.012 à 2.73 (93) | 0.012 à 2.73 (93) |
Plage d'alimentation de l'axe Z | mm/r | 0.028 à 6.43 (93) | 0.028 à 6.43 (93) | 0.028 à 6.43 (93) |
Plage de fils métriques (espèces) | mm | 0.5-224 (48) | 0.5-224 (48) | 0.5-224 (48) |
Réseau de fils de pouces (espèces) | Le TPI | Le nombre de personnes concernées | Le nombre de personnes concernées | Le nombre de personnes concernées |
Variété de fils de modules (espèces) | MP | 0.5 à 112 (42) | 0.5 à 112 (42) | 0.5 à 112 (42) |
Faisceau de fils diamétraux (espèces) | DP | Le nombre de personnes concernées | Le nombre de personnes concernées | Le nombre de personnes concernées |
Diamètre de la plume de la queue | mm | Φ75 | Φ75 | Φ90 |
Voyage par plumes de queue | mm | 150 | 150 | 150 |
Plumes coniques de la queue | - | MT5 Résultats | MT5 Résultats | MT5 Résultats |
Puissance du moteur principal | kW | 7.5 | 7.5 | 7.5 |
Puissance du moteur à alimentation rapide | kW | 0.3 | 0.3 | 0.3 |
Puissance du moteur de la pompe à liquide de refroidissement | kW | 0.12 | 0.12 | 0.12 |
Longueur de la machine | mm | Le règlement (CE) n° 2382/2632 est modifié comme suit: | Le règlement (CE) n° 2382/2632 est modifié comme suit: | Les produits de base |
Largeur de la machine | mm | 975 | 975 | 1340 |
Hauteur de la machine | mm | 1230 | 1270 | 1430 |
Poids de la machine | en kg | Pour les appareils de surveillance de la sécurité | Le montant de l'aide est calculé à partir du montant de l'aide. | 330/3700 |
3 mâchoires | Centre de vie |
4 mâchoires | Appareil de tournage conique |
Plaque de face | Pour le forage |
Le centre est mort. | Porteur d'outil de changement rapide |
Cadran de poursuite des fils | Lecture numérique 2/3 axes |
Protection contre les éclaboussures | Couverture de chuck |
Pistolet à huile | Couvercle de vis à plomb |
Lampe de travail | Couvercle du poteau d'outil |
Système de refroidissement | Plaque de conduite |
Un repos régulier | |
Suivez le repos. | |
Changement de vitesse | |
Couvercle de réduction | |
Frein à pieds | |
Boulons de fondation | |
Boîte à outils et outils | |
Manuel d'utilisation |
Détails de la machine
Le tour de lit à écart de série est adapté à tous les types de travaux de tournage, tels que le tournage interne et externe, le tournage conique et d'autres pièces rotatives tournant, le tournage de face d'extrémité,Il tourne aussi toutes sortes de fils communs: pouces, métrique, module et DP; effectuer le forage, le reaming, le tapping et le broaching des rainures.
Je suis désolé.
>> Le tour à 3 mâchoires standard, serrant rapidement la pièce;
Je suis désolé.
>> Le lit à côtes est en fonte de haute qualité;
>> Les rails de guidage sont durcis et broyés, et la dureté est jusqu'à HRC52;
Je suis désolé.

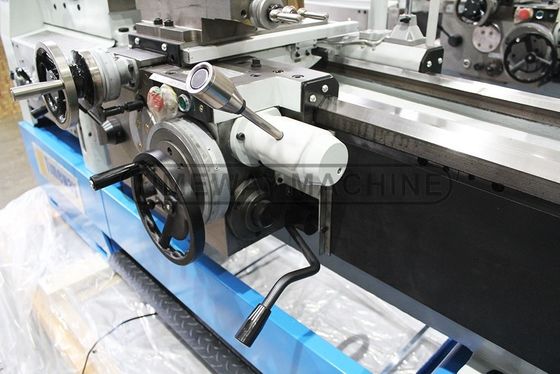

>> Alimentation automatique et alimentation rapide sur l'axe X/Z par une seule poignée.

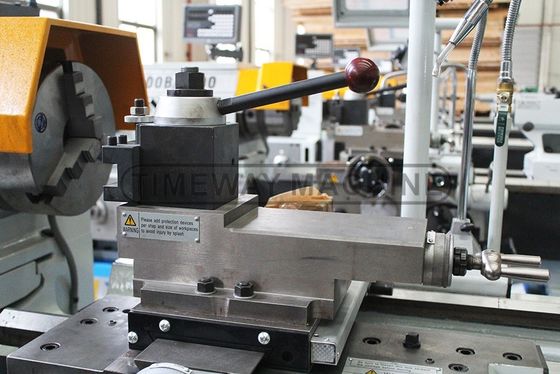

>> type USA, type EUROPE,Type italienposte d'outil de changement rapide au choix;
Je suis désolé.
>> Le repos régulier et le repos de suivi sont équipés en standard pour le tour à lit plat.

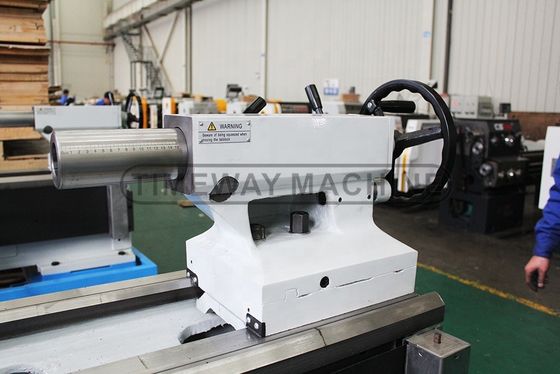

>> Le tailstock manuel peut se verrouiller et se détacher rapidement.
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Pièces d'essai complètes(uniquement pour le tour CNC horizontal):
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
