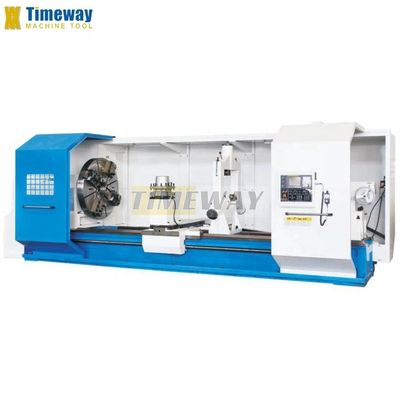

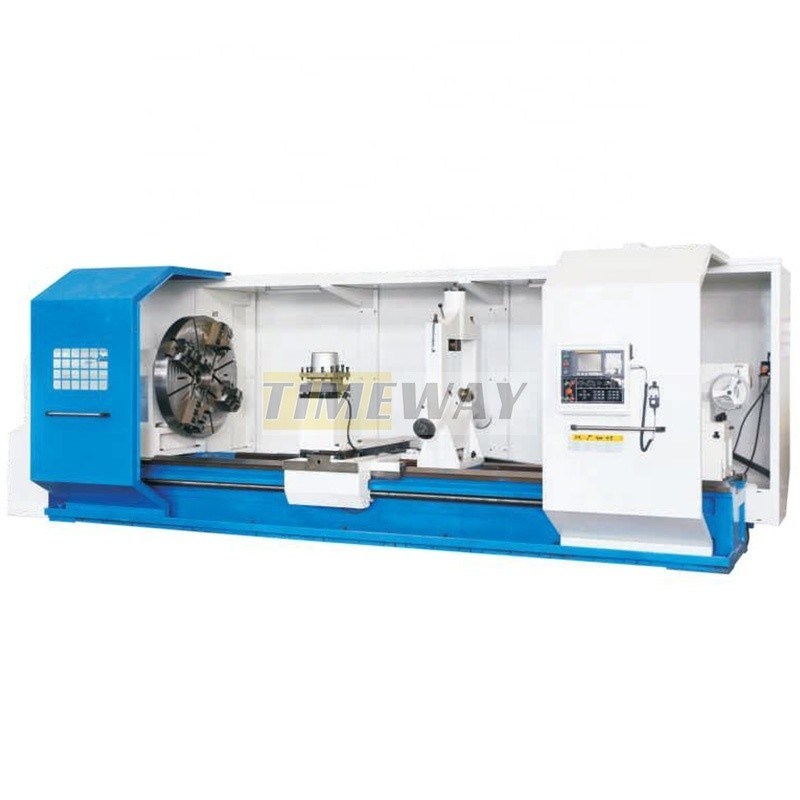

Le meilleur choix pour le tour horizontal CNC 1250 mm Max. Longueur de la pièce à usiner Tour plat
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Un AK-1250C |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $70,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 1250 mm |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Largeur du lit (mm): | 50 mm | Puissance du moteur à broche ((kW): | 30 KILOWATTS |
| Nombre de broches: | Unique | Nombre d'axes: | 3 |
| Voyage (axe X): | 3000 millimètres | Voyage (axe Z) (mm): | 6000 millimètres |
| Précision de positionnement (mm): | ± 0,001 mm | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0,001 mm |
| Dimension ((L*W*H): | Pour les appareils à commande numérique: | Voltage: | Pour les appareils à combustion |
| Système de commande CNC: | Le montant total des aides accordées par la Grèce au titre de l'article 107, paragraphe 1, du traité | Les postes d'outillage: | 4 |
| Poids (kg): | 13500 | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Type de machine: | Le tour horizontal CNC pour travaux lourds | CNC ou non: | CNC |
| Le mot clé: | Le tour horizontal à commande numérique | Modèle: | Un AK-1250C |
| Oscillation maximale au-dessus de lit: | 1250 mm | Distance entre les centres: | 3000 millimètres |
| Capacité de chargement: | 10 000 kg | Trou d'axe: | de hauteur de 130 mm |
| Taille du poteau d'outil: | 350*350 mm | Puissance du moteur principal: | 30 KILOWATTS |
| Condition: | Nouveau | Emplacement de la salle d'exposition: | Canada, Arabie saoudite, Indonésie, Pakistan, Russie, Thaïlande, Maroc, Corée du Sud, Colombie, Roum |
| Type de commercialisation: | Nouveau produit 2020 | Industrie concernée: | Salles de réparation de machines, usines de fabrication, autres |
| Composants de base: | Roulement, Autre | Max. Longueur tournée (mm): | 2800 |
| Velocité maximale de la broche (rpm): | 1 tours par heure | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | de hauteur de 130 mm |
| Port: | Port de Chine | ||
Description de produit
Description des produits
*Ce lit de tour de série est la structure en forme de boîte de type en une pièce, adopte la fonte de fer de haute qualité (HT300) une coulée de moulage, après le deuxième traitement de vieillissement,il présente la caractéristique d'une performance stable; largeur de la voie de guidage (970 mm), bonne rigidité, capacité anti-vibration; l'ouverture de la broche est de 130 mm, forte rigidité de la tête, adaptée à la coupe lourde.
*Échange automatique de changement de vitesse contrôlé par le code M, changement de vitesse sans pas dans le changement de vitesse est contrôlé par le code S, obtenant une vitesse sans pas et une coupe linéaire constante (facultatif:la vitesse du fuseau est modifiée manuellement, peut être de 21 vitesses).
*La direction X et la direction Z utilisent la vis à bille de qualité de meulage de précision, assurant une précision de traitement élevée, une précision de positionnement et une précision de repositionnement.
*alimentation longitudinale (Z): pour 1000 mm-5000 mm, le servo-moteur CA installé sur le côté gauche de la boîte d'alimentation entraîne la vis à bille via un réducteur planétaire de haute précision, pendant plus de 6000 mm,c'est la structure de support et de pignon.
*Équipé d'une tourelle électrique verticale de 4 stations, mais également selon les besoins de leurs clients, une tourelle électrique horizontale de 6 stations et une tourelle électrique horizontale de 8 positions peuvent être choisies.
*La structure de la queue est solide, ce qui peut effectuer une coupe lourde, elle peut également être choisie comme queue électrique pour réaliser un mouvement rapide automatique et améliorer l'efficacité.
*Le moteur à broche adopte un servo-moteur α ou un moteur principal à fréquence variable à courant alternatif de haute puissance de 30 kW avec convertisseur de fréquence, la sortie est grande et la plage de vitesses variables est large.Équipé d'une fourche à quatre mâchoires manuelle standard de Ф1250 mm.
*Équipé d'un bouton de sécurité d'arrêt d'urgence, lorsque le tour est soudainement confronté à une panne de courant soudaine ou à d'autres pannes, en raison de la conception spéciale du circuit de commande,Il peut s'agir d'une protection individuelle pour assurer la sécurité du tour et du personnel..
*Avant la livraison, tous les tournesols doivent être testés par un détecteur laser britannique RENISHAW pour la détection et la compensation de la précision dynamique.donc le tour a une haute précision de positionnement et la répétition de la précision de positionnement.
*Le système CNC utilise le système de commande international le plus connu FANUC ou SIEMENS (également disponible pour correspondre à d'autres systèmes selon les besoins de l'utilisateur).Les programmes et les paramètres peuvent être transférés via l'interface USBL'axe X et l'axe Z sont contrôlés en même temps, il a une ligne droite, l'interpolation d'arc et de fil et une variété d'autres cycles fixes et d'autres fonctions, la résolution minimale est de 0,001 mm.
*Échange automatique de changement de vitesse contrôlé par le code M, changement de vitesse sans pas dans le changement de vitesse est contrôlé par le code S, obtenant une vitesse sans pas et une coupe linéaire constante (facultatif:la vitesse du fuseau est modifiée manuellement, peut être de 21 vitesses).
*La direction X et la direction Z utilisent la vis à bille de qualité de meulage de précision, assurant une précision de traitement élevée, une précision de positionnement et une précision de repositionnement.
*alimentation longitudinale (Z): pour 1000 mm-5000 mm, le servo-moteur CA installé sur le côté gauche de la boîte d'alimentation entraîne la vis à bille via un réducteur planétaire de haute précision, pendant plus de 6000 mm,c'est la structure de support et de pignon.
*Équipé d'une tourelle électrique verticale de 4 stations, mais également selon les besoins de leurs clients, une tourelle électrique horizontale de 6 stations et une tourelle électrique horizontale de 8 positions peuvent être choisies.
*La structure de la queue est solide, ce qui peut effectuer une coupe lourde, elle peut également être choisie comme queue électrique pour réaliser un mouvement rapide automatique et améliorer l'efficacité.
*Le moteur à broche adopte un servo-moteur α ou un moteur principal à fréquence variable à courant alternatif de haute puissance de 30 kW avec convertisseur de fréquence, la sortie est grande et la plage de vitesses variables est large.Équipé d'une fourche à quatre mâchoires manuelle standard de Ф1250 mm.
*Équipé d'un bouton de sécurité d'arrêt d'urgence, lorsque le tour est soudainement confronté à une panne de courant soudaine ou à d'autres pannes, en raison de la conception spéciale du circuit de commande,Il peut s'agir d'une protection individuelle pour assurer la sécurité du tour et du personnel..
*Avant la livraison, tous les tournesols doivent être testés par un détecteur laser britannique RENISHAW pour la détection et la compensation de la précision dynamique.donc le tour a une haute précision de positionnement et la répétition de la précision de positionnement.
*Le système CNC utilise le système de commande international le plus connu FANUC ou SIEMENS (également disponible pour correspondre à d'autres systèmes selon les besoins de l'utilisateur).Les programmes et les paramètres peuvent être transférés via l'interface USBL'axe X et l'axe Z sont contrôlés en même temps, il a une ligne droite, l'interpolation d'arc et de fil et une variété d'autres cycles fixes et d'autres fonctions, la résolution minimale est de 0,001 mm.
Spécification | Unité | Un AK-1250C | Un AK-1400C | Un AK-1600C | ||
Max, tourne-toi sur le lit. | mm | 1250 | 1400 | 1600 | ||
Max... tourne sur le glissement croisé | mm | 880 | 1010 | 1210 | ||
Distance entre les centres | mm | Le montant de l'aide est calculé à partir du montant de l'aide. | ||||
Max. longueur de virage | mm | Le montant de la taxe est fixé à la valeur de la taxe. | ||||
Largeur du lit | mm | 970 | 970 | 970 | ||
Capacité de chargement | en kg | 10000 (option: 12000) | 10000 (option: 12000) | 10000 (option: 12000) | ||
Nose à broche | - | A2 à 15 | A2 à 15 | A2 à 15 | ||
Parcours à fente | mm | 130 | 130 | 130 | ||
Tone de la broche | - | Mesure 140 | Mesure 140 | Mesure 140 | ||
Taille de broche (4 mâchoires) | - | 1250 | 1250 | 1250 | ||
Vitesse de la broche (hydraulique 4 étapes, sans étape) | Rpm | 5 à 320 | 5 à 320 | 5 à 320 | ||
Max. force de coupe | N | 29400 | 29400 | 29400 | ||
Unité d'alimentation minimale de l'axe X/Z | mm | 0- Je ne sais pas.001 | 0- Je ne sais pas.001 | 0- Je ne sais pas.001 | ||
Vitesse d'alimentation rapide dans l'axe X/Z | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | ||
Voyage croisé (X) | mm | 700 | 700 | 700 | ||
Type de poteau d'outil | - | V4 | V4 | V4 | ||
Taille du poteau d'outil | mm | Pour les appareils électroniques | Pour les appareils électroniques | Pour les appareils électroniques | ||
Taille de la section d'outil | mm | 40 x 40 | 40 x 40 | 40 x 40 | ||
Diamètre de la plume de la queue | mm | 220 | 220 | 220 | ||
Voyage par plumes de queue | mm | 300 | 300 | 300 | ||
Plumes coniques de la queue | - | MT6 | MT6 | MT6 | ||
Précision de travail | - | Les données de référence | Les données de référence | Les données de référence | ||
Roughness de la surface | Je ne sais pas. | Je suis Ra1.6 | Je suis Ra1.6 | Je suis Ra1.6 | ||
Puissance du moteur principal | kW | 30 | 30 | 30 | ||
Poids de la machine | en kg | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. | ||||
Longueur de la machine | mm | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de l'accord. | ||||
Largeur de la machine | mm | 2665 | 2665 | 2665 | ||
Hauteur de la machine | mm | 2680 | 2680 | 2680 | ||
·Système CNC FANUC/GSK/SIEMENS ·Une fourchette à 4 mâchoires, ·une puissance de sortie supérieure à 50 W ·lampe de travail, ·Système de refroidissement, ·Pulsation manuelle(MPG), ·Des centres morts, ·Le pistolet à huile, ·lampe de pilotage, ·une pompe de lubrification automatique, ·avec une puissance de sortie supérieure à 50 W, ·Outils et boîte à outils, ·Coude de nivellement& boulons, ·Manuel d'utilisation (anglais). | ·une hauteur d'envergure supérieure ou égale à: ·Reposez-vous régulièrement. ·Suivez le repos, ·Garde à demi-fermé, ·Les centres en direct, ·climatiseur, ·Un convoyeur à puces. |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
