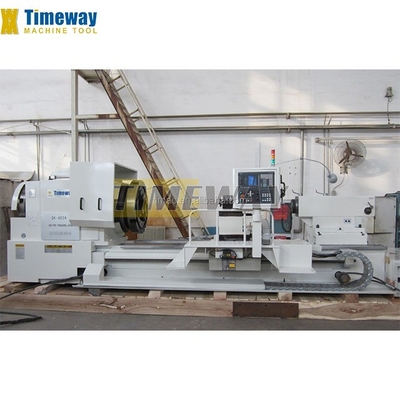

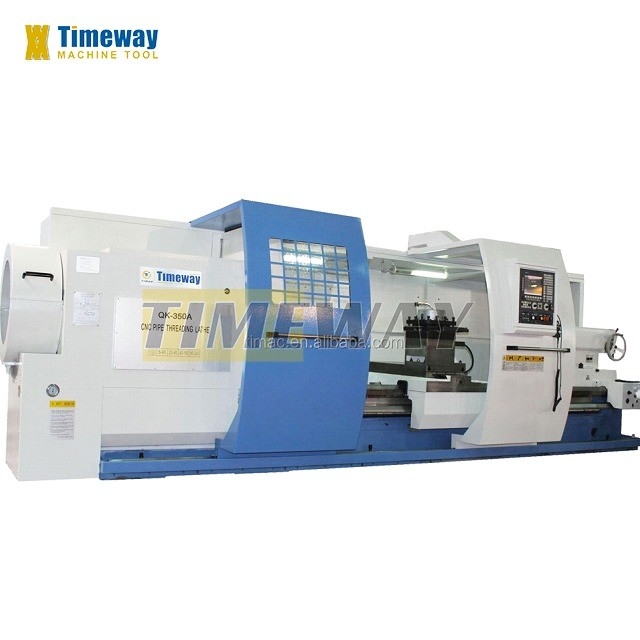

Machine de tournage de filetage de tuyaux horizontaux CNC à grande capacité
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le QK-350A |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $8,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 50 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 5000 millimètres |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Largeur du lit (mm): | 755 millimètres | Puissance du moteur à broche ((kW): | 18.5 |
| Nombre de broches: | Deux jumeaux | Nombre d'axes: | 3 |
| Voyage (axe X): | Étendue de l'eau | Voyage (axe Z) (mm): | 730 millimètres |
| Précision de positionnement (mm): | 0,02 millimètres | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | 0.01 |
| Dimension ((L*W*H): | Pour les appareils à commande numérique | Voltage: | sur demande |
| Système de commande CNC: | Le FANUC | Les postes d'outillage: | Aucune |
| Poids (kg): | 11000 | Garantie: | 1 année |
| Points clés de vente: | Automatique | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Type de machine: | Machines à tourner les fils de tuyauterie CNC | Couleur: | Option personnalisée |
| Diamètre maximal du tuyau: | 340 mm | Trou d'axe: | 355mm |
| Largeur de lit: | 755mm | Max. Poids de la pièce à usiner: | 5 000 kg |
| Vitesse de la broche: | 5 à 320 tr/min ((4 cycles, sans pas) | Max. Swing Diameter: | Pour les véhicules à moteur |
| Le poids: | 11000Kg | Puissance (w): | 18.5 kW |
| Condition: | Nouveau | Industrie concernée: | Usine de fabrication |
| Emplacement de la salle d'exposition: | Turquie, Brésil, Indonésie, Russie, Roumanie, Afrique du Sud | Type de commercialisation: | Produit ordinaire |
| Composants de base: | Parties à l'annexe I, partie B, du règlement (CE) no 715/2009 | Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | m'm 355 | Max. Longueur tournée (mm): | 4800 |
| Port: | Port de Chine | ||
Description de produit
Description des produits
Applications:
Nous, Timeway Machine vendu 6 ", 8", 10", 14", 18 "fer à broche creuse CNC tournesols pétroliers conçus pour effectuer toutes les tailles des fils utilisés dans l'industrie pétrolière et gazière; hauteur du centre 385mm, 500mm, 550mm,650 mm; distance entre les centres de 750 mm à 5000 mm; roue à trois mâchoires autocentrante ou roue indépendante à quatre mâchoires des deux côtés de la boîte de vitesses.
Caractéristiques:
1Le tour a été développé principalement pour le tournage de fils de tuyaux de champs pétrolifères.
2Il est adapté pour le tournage de types variés de fils de tuyaux, et peut également être utilisé comme tour CNC universel.
3La machine est un simple tour CNC qui utilise un système de contrôle à demi boucle fermée, qui appartient au tour CNC à fil de tuyau populaire.
4Il peut couper de nombreuses pièces complexes telles que l'arbre, le manchon et la plaque, les surfaces cylindriques internes et externes, les surfaces concal, les holos, le plan d'extrémité, le grove, le chamfer, le fil de vis, etc.
5Il convient principalement à la fabrication de lots répétés et moyens.
Nous, Timeway Machine vendu 6 ", 8", 10", 14", 18 "fer à broche creuse CNC tournesols pétroliers conçus pour effectuer toutes les tailles des fils utilisés dans l'industrie pétrolière et gazière; hauteur du centre 385mm, 500mm, 550mm,650 mm; distance entre les centres de 750 mm à 5000 mm; roue à trois mâchoires autocentrante ou roue indépendante à quatre mâchoires des deux côtés de la boîte de vitesses.
Caractéristiques:
1Le tour a été développé principalement pour le tournage de fils de tuyaux de champs pétrolifères.
2Il est adapté pour le tournage de types variés de fils de tuyaux, et peut également être utilisé comme tour CNC universel.
3La machine est un simple tour CNC qui utilise un système de contrôle à demi boucle fermée, qui appartient au tour CNC à fil de tuyau populaire.
4Il peut couper de nombreuses pièces complexes telles que l'arbre, le manchon et la plaque, les surfaces cylindriques internes et externes, les surfaces concal, les holos, le plan d'extrémité, le grove, le chamfer, le fil de vis, etc.
5Il convient principalement à la fabrication de lots répétés et moyens.

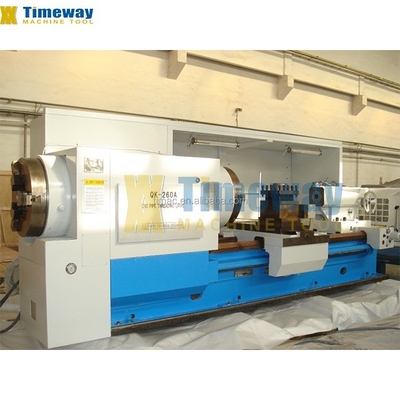

Spécification | Unité | Le QK-120A | Le numéro de série QK-190 | Le numéro de série QK-260 | Le QK-350A | Pour les appareils de surveillance | |||||
Capacité | Hauteur du centre | 385 | 500 | 550 | 650 | ||||||
Passez-vous sur le lit. | mm | 770 | 1000 | 1100 | 1250 | ||||||
Faire basculer la voiture | mm | 480 | 630 | 730 | 900 | ||||||
Diamètre extérieur des tuyaux | mm | 120 | 190 | 70 à 260 | 114-340 | 300 à 460 | |||||
Je ne sais pas. | |||||||||||
Longueur maximale de la pièce | mm | Le montant de l'aide est calculé en fonction des coûts. | Le montant de l'indemnité est calculé à partir du montant de la taxe. | 3000 | |||||||
Longueur maximale de virage | mm | Le montant de l'aide est fixé à la valeur de l'aide. | Le montant de l'aide est fixé à la valeur de l'aide. | 2800 | |||||||
Durabilité du guidage | mm | 550 | 755 | 1100 | |||||||

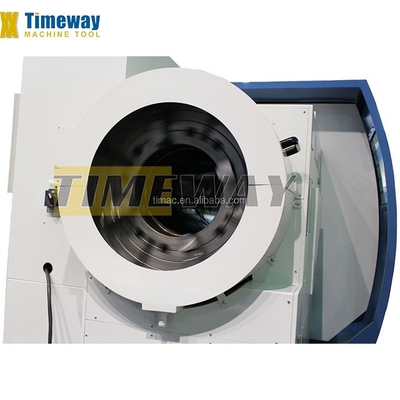

Le moulin à rouleaux | Dépouillement | mm | 130 | 200 | 275 | 355 | 465 | ||||
Nose à broche | C11 | A2 à 15 | A2-28 | ||||||||
Les têtes de bétail | Pas de vitesse de la broche ((Moteur asynchrone à trois phases) | Manuel 3 étapes, automatique 6 étapes 16 vitesses | Manuel 2 étapes, automatique 4 étapes 8 vitesses | --- | --- | --- | |||||
Pas de vitesse de la broche (moteur à fréquence variable) | --- | --- | Automatique 4 étapes de vitesse, changement de vitesse sans étape dans la marche. | ||||||||
Plage de vitesse de la broche ((Moteur asynchrone à trois phases) | 25 à 800 | 90 à 450 | --- | --- | --- | ||||||
Plage de vitesse de la broche ((moteur à fréquence variable) | --- | --- | 6 à 400 | 5 à 320 | 5 à 200 | ||||||
puissance du moteur principal (moteur asynchrone à trois phases) | kW | 11 | --- | --- | --- | ||||||
Puissance du moteur principal | 18.5 | Le 28/38 | |||||||||
(moteur à fréquence variable) | |||||||||||
Type de chuck (chuck manuel) | Manuel 3 mâchoire 380 | Manuel 3 mâchoire 500 | Manuel 4 mâchoire 630 | Manuel 4 mâchoire 800 | Manuel 4 mâchoire 630 | ||||||
Alimentation pour animaux | L'augmentation minimale de l'alimentation de l'axe X/Z | mm | 0- Je ne sais pas.001 | ||||||||
Vitesses rapides de l'axe X/Z | mm/min | 3000/6000 | |||||||||
Maximum de déplacement de l'axe x | mm | 390 | 630 | 800 | |||||||

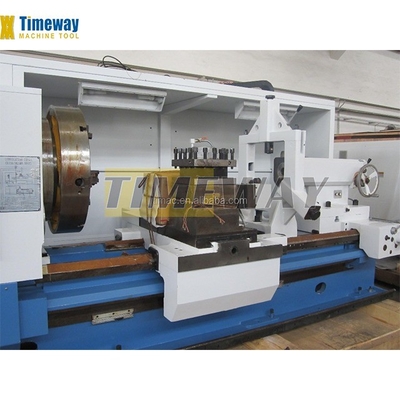

Voiture | Position de travail de l'outil | Position verticale de 4 à 240 | Position verticale 4-300 | ||||||||
Temps d'indexation | s | 2.5 | 4 | ||||||||
Indexation de la répétition | mm | 0.008 | 0.01 | ||||||||
Section de la tige de l'outil | mm | 32 | 40 | ||||||||
Le stock de queue | Diamètre de la plume de la queue | mm | 100 | 160 | |||||||
Voyage de la plume de queue | mm | 250 | 300 | ||||||||
Pneumatique à base de plumes de cheval | Morse 5 | Morse 6 | |||||||||
Système CNC | Les alternatives | Les résultats de l'enquête sont publiés dans le Bulletin officiel de l'Union européenne. | |||||||||
Configuration standard: | Configuration facultative: |
· Système CNC FANUC · Pointe d'outil électrique verticale à 4 stations · Résistance électrique · Le four à 4 mâchoires manuel · Système de lubrification central · Lumière de travail · Système de refroidissement · Couvercle semi-fermé · Cabine électrique avec climatiseur · Boîte à outils et outils · Manuel de programmation · Manuel de l'opérateur | · Système CNC SIEMENS/FAGOR · Piston hydraulique · Résidu hydraulique ou manuel · 6 et 8 stations - poste d'outillage · Pneumatique ou hydraulique à 3 mâchoires · Centre en direct · Accessoires spéciaux |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
