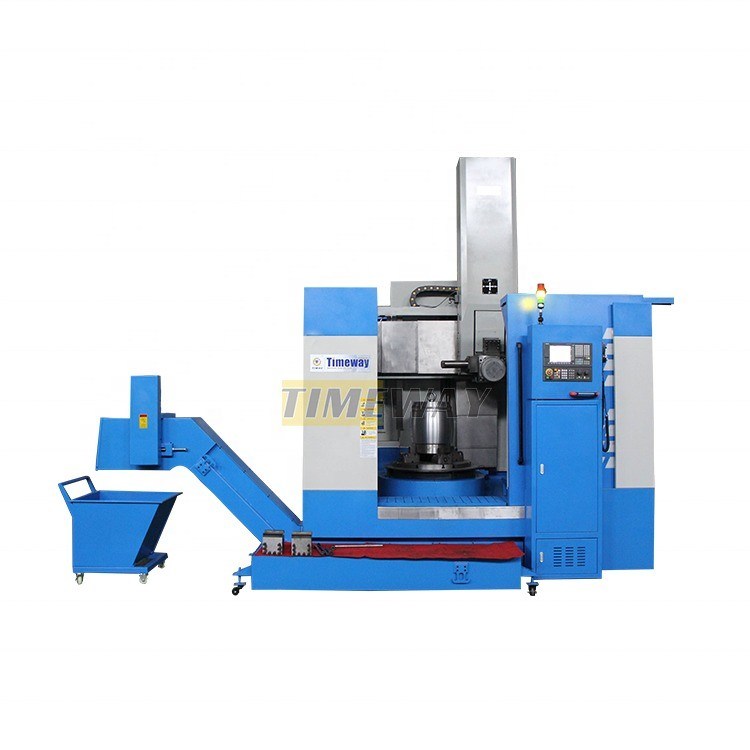

Centre de machine verticale CNC Centre de tournage de tour vertical Type Largeur du lit mm 200 mm
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC TIMEWAY |
| Numéro de modèle: | Le système de contrôle de l'équipement doit être équipé d'un système de contrôle de l'équipement. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $30,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Verticale | Max. Longueur de la pièce (mm): | 500 |
|---|---|---|---|
| Capacité d'usinage: | Taux de charge moyen | Largeur du lit (mm): | 200 mm |
| Puissance du moteur à broche ((kW): | 22 | Nombre de broches: | Unique |
| Nombre d'axes: | 2 | Voyage (axe X): | 550 mm |
| Voyage (axe Z) (mm): | 650 millimètres | Voltage: | Pour les appareils à commande numérique |
| Système de commande CNC: | Le FANUC | Les postes d'outillage: | 4 |
| Poids (kg): | 6000 | Garantie: | 1 année |
| Points clés de vente: | Automatique | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Max, longueur de la pièce: | 500 mm | Type de machine: | Machines à tour CNC |
| Nom: | Le tour vertical CNC | Nom du produit: | tournois cnc verticaux |
| Puissance du moteur principal: | 22 | Le mot clé: | machine à tourner en rotation verticale |
| Max, couple de la table de travail: | 10 | Plage de vitesses de la table de travail: | 2 à 320 |
| Nombre de postes d'outillage: | 4 | Système CNC: | Siemens 808d |
| Condition: | Nouveau | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 |
| Industrie concernée: | Réparation de machines, usine de fabrication, commerce de détail, travaux de construction, énergie e | Emplacement de la salle d'exposition: | Égypte, Turquie, Roumanie |
| Composants de base: | PLC | Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion |
| Max. Longueur tournée (mm): | 800 | Type de commercialisation: | Autres |
| Port: | Port de Chine | ||
Description de produit

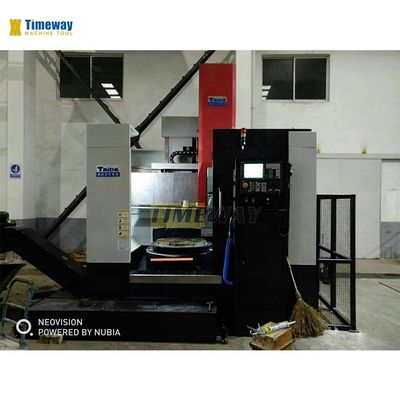

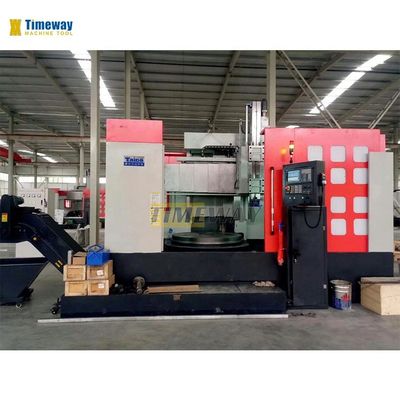

Le tour CNC vertical
Résumé
1Le tour vertical à colonne unique de la série CNC est conçu en absorbant des techniques de conception et de fabrication modernes avancées et en utilisant la méthode de conception d'optimisation CAO,l'utilisation du dernier concept de conception et l'équipement de fonctionnalités avancées nationales et étrangères.
2.La machine est adaptée aux outils de découpe à grande vitesse d'acier et de carbure, au traitement des pièces de travail de tous les métaux ferreux et non ferreux et de certains matériaux non métalliques.
Description des produits
Les spécifications | Unité | VLK800E | VLK1250E | |
Diamètre maximal du balancier | mm | 950 | 1250 | |
Diamètre max. du tour | mm | 800 | 1250 | |
Max. hauteur de la pièce | mm | 800 | 1000 | |
Max, poids de la pièce à usiner | en kg | 2000 | 5000 | |
Puissance du moteur principal | kW | 22 | 30 | |
Diamètre de la table de travail | mm | 800 | 1010 | |
Voyage par axe X | mm | - 20 à 550. | - 20 à 800 | |
Voyage par axe Z | mm | 650 | 650 | |
Système CNC | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | ||
Poids de la machine | en kg | 8500 | 11000 | |
Dimensions de la machine (LxWxH) | en cm | Pour les appareils à commande numérique | 478 x 257 x 440 | |
Convoyeur à copeaux | Type de chaîne | Type de chaîne | ||
Caractéristique:
Réaliser une forte réduction des performances de la structure, la charge de surpoids de la table de travail, la machine haute rigidité dynamique et statique, toute sécurité de mouvement et la stabilité,longue durée de vie et efficacité de traitement élevée.
GSK, tourelle d'outils électriques, une puissance de sortie supérieure à 50 W Système de lubrification, Système de refroidissement, lampe de travail, lampe de pilotage, Garde de protection, échangeur de chaleur, à haute résistance à l'usure Outils et boîte à outils, Des manuels d'exploitation. | Système CNC FANUC, Système CNC SIEMENS climatiseur, Un convoyeur à puces en chaîne. |
Détails de la machine
Je suis désolé.
Je suis désolé.La table de travail utilise une structure intégrée, à haute rigidité, à haute précision et à broche courte de type fixe.le fuseau est équipé d'un ensemble de roulements à billes de poussée de haute précision et d'un ensemble de roulements à rouleaux cylindriques courts en double rangée. structure compacte, en même temps porter la charge radiale, la charge axiale et le moment d'inclinaison, et sous la surcharge déformation élastique est faible,amélioration de la précision de rotation de la table de travail et de la capacité de charge.
Je suis désolé.

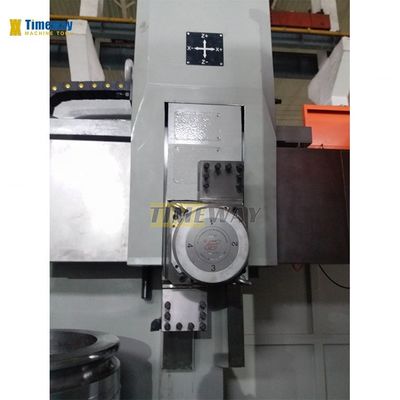

>> Quatre postes d'outillage électrique: haute précision de positionnement, grande force de serrage, grande capacité de chargement, stable et fiable.une plus grande force de serrage.
Je suis désolé.
Je suis désolé.Les clients peuvent choisir FANUC, SIEMENS ou KND, d'autres systèmes CNC.
Je suis désolé.
Je suis désolé.Selon les exigences particulières, le couvercle de la machine entière, convoyeur à copeaux。
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Pièces d'essai complètes(uniquement pour le tour CNC):
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Commentaires positifs des clients
Nos services
1- Remplacement gratuit des pièces disponibles pendant la période de garantie; prix de remplacement des pièces disponibles après la période de garantie.Action rapide et réponse aux questions techniques à tout moment de la vie de la machine. 3. centre de service après-vente à l'étranger disponible dans certaines régions. 4. service d'ingénieur à l'étranger disponible sur la demande du client ((coût relatif né par le client).
Présentation de l'entreprise

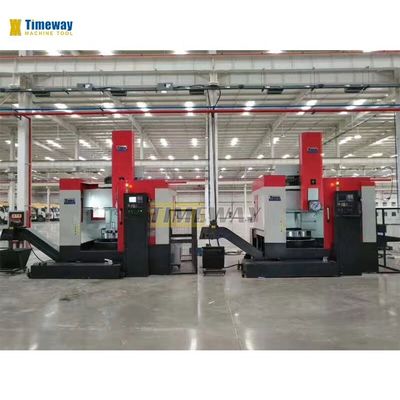

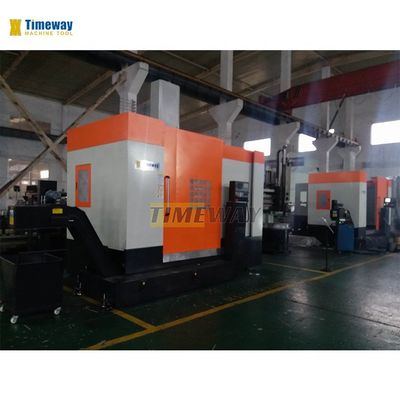

Affichage de l'usine:
Introduction au texte:
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs à l'étranger disponibles pour résoudre les problèmes;Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Q: Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition; (2) LC irrévocable à vue; (3) Western Union, MoneyGram, etc.Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
