| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC, TIMEWAY |
| Numéro de modèle: | Pour les véhicules à moteur |
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $60,000.00/sets 1-4 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 100 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 6000 | Région de vitesse de la broche ((rpm): | 20 - 400 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 600 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 15 |
| Voltage: | 380V, 50HZ/60HZ | Dimension ((L*W*H): | Pour les appareils à commande numérique |
| Poids (kg): | 12000 kg | Garantie: | 1 année |
| Points clés de vente: | Prix compétitif | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |

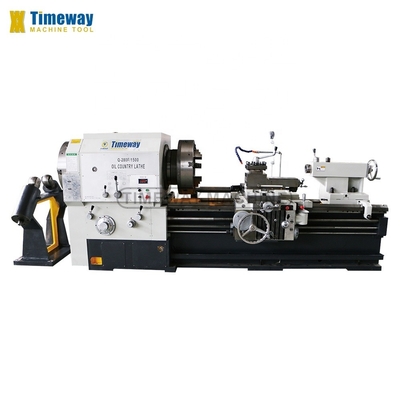

| Garantie des composants de base: | 1 année | Type de machine: | Le tour à filetage de tuyaux horizontaux |
| Mode de guidage à axe Z: | Rails de type plat-V | Mode de guidage à axe X: | Rails de type queue de colombe |
| Traitement des rails dans l'axe X/Z: | Durcis et broyés et déchets manuels | Précision de travail: | IT6 |
| Oscillation maximale au-dessus de lit: | 800 mm | Trou d'axe: | 280 mm |
| Vitesse de la broche: | 20 à 400 tours par minute (4 changements, sans pas en changement) | Diamètre du tuyau: | 4 mâchoires, 630 mm |
| Capacité de chargement: | 4 000 kg | Condition: | Nouveau |
| Industrie concernée: | Salles de réparation de machines, usine de fabrication, usine d'aliments et de boissons, ouvrages de | Emplacement de la salle d'exposition: | L'Égypte, le Canada, la Turquie, les États-Unis, l'Italie, la France, les Philippines, le Brésil, le |
| Composants de base: | Incidence, pompe, vitesse, moteur, boîte de vitesse, PLC | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 280 |
| Max. Longueur tournée (mm): | 5850 mm | Année: | 2021 |
| Port: | Port de Chine | ||
√ roulement à grande portée (avant et arrière) √ Les centres morts √ poste-outil de 4 stations √ fixation de tournage conique √ Système de refroidissement √ Lampe de travail √ Plaque de collecte des copeaux √ pistolet à huile √ Traction manuelle de la queue √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | _ Reposez-vous constamment Suivre le reste _ Appui arrière pour tuyau long _ Centres en direct _ 2 ou 3 axes DRO Modifier rapidement le poste d'outil - La garde de Chuck. Garde-poste à outils - Garde arrière. |
Spécification | Unité | Q-255F | Le Q-280F | Le Q-300F |
Max, tourne-toi sur le lit. | mm | 800 | 800 | 800 |
Max. bascule sur le glissement croisé | mm | 480 | 480 | 480 |
Distance entre les centres | mm | 1500 ou 3000 | 1500 ou 3000 | 1500 |
Plage de filtrage des tuyaux | mm | 120 à 250 | 130 à 270 | 300 |
Largeur du lit | mm | 600 | 600 | 600 ou 650 |
Voyage par axe X | mm | 420 | 420 | 420 |
Voyage par axe Z | mm | 1350/2850 | 1350/2850 | 1350 |
Capacité de charge maximale | en kg | 4000 | 4000 | 4000 |
Parcours à fente | mm | 255 | 280 | 305 |
Étapes de vitesse de la broche | étapes | 4 étapes (onduleur) | 4 étapes (onduleur) | 2 étapes (onduleur) |
Vitesse du fuseau | Rpm | 20 à 400 | 20 à 400 | 20 à 300 |
Taille de la broche | mm | 630 | 630 | 630 |
Type de roulement (manuel) | - | 4 mâchoires | 3 mâchoires | 4 mâchoires |
Type de tourelle (manuel) | - | V4 | V4 | V4 |
Taille de la tige de l'outil | mm | 32x32 | 32x32 | 32x32 |
Plage d'alimentation sur l'axe X (étapes) | mm/r | 0.02-0.45 (22) | 0.02-0.45 (22) | 0.095 à 14 (32) |
Vitesse d'alimentation rapide dans l'axe X | mm/min | 2300 | 2300 | 1870 |
Plage d'alimentation de l'axe Z (étapes) | mm/r | 0.07-1.33 (26) | 0.07-1.33 (26) | 0.095 à 14 ((32) |
Vitesse d'alimentation rapide en axe Z | mm/min | 4000 | 4000 | 3740 |
Numéro de fil métrique et de gamme | mm | 1 à 15 | 1 à 15 | 1 à 15 (22) |
Nombre de fils et de gammes de pouces | Le TPI | 14 à 14 | 14 à 14 | 14 à 16 |
Diamètre de la plume de la queue | mm | 120 | 120 | 100 |
Plumes coniques de la queue | - | MT6 | MT5 Résultats | MT6 |
Voyage par plumes de queue | mm | 250 | 250 | 250 |
Puissance du moteur principal | kW | 15 | 15 | 15 |
Puissance du moteur rapide | kW | 1.1 | 1.1 | 1.1 |
Puissance du moteur du liquide de refroidissement | kW | 0.125 | 0.125 | 0.125 |
Dimensions de la machine (LxWxH) | mm | Pour les appareils à commande numérique | Pour les appareils à commande numérique | Pour les appareils à commande numérique |
Poids de la machine | en kg | Pour les produits: | Pour les produits: | Pour les produits: |
