Machine à filetage CNC à tube de 2022 avec un poids de 5050 kg
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $100,000.00/sets 1-2 sets |
| Détails d'emballage: | Paquet standard |
| Capacité d'approvisionnement: | 500 ensembles par an |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 3000 |
|---|---|---|---|
| La structure: | Tour oblique de lit | Capacité d'usinage: | Une charge lourde |
| Max. Weight de l'objet (kilogrammes): | 550 | Largeur du lit (mm): | 550 mm |
| Puissance du moteur à broche ((kW): | 7.5 | Nombre de broches: | Deux jumeaux |
| Nombre d'axes: | 2 | Voyage (axe X): | 2750 millimètres |
| Voyage (axe Z) (mm): | 320 millimètres | Dimension ((L*W*H): | 5157 x 1360 x 1555 mm |
| Voltage: | 380 V à 50 Hz | Système de commande CNC: | Les produits |
| Les postes d'outillage: | 12 | Poids (kg): | 5050 |
| Garantie: | 1 année | Points clés de vente: | Automatique |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Max. Workpiece Length: | 3 000 mm |
| Diamètre du tuyau serré: | 50 à 193 mm | Diamètre de trou d'axe: | 200 mm |
| Gamme de vitesse d'axe: | 30 à 300 tours par minute (sans pas) | Largeur de lit: | 550 mm |
| Mandrin: | Le détecteur manuel à 3 mâchoires (standard) | Système CNC: | FANUC 0i-maté TD |
| Max. Swing Diameter: | 630 mm | Le poids: | 5050kg |
| Le pouvoir: | 7.5/11kw (moteur principal) | Condition: | Nouveau |
| Industrie concernée: | Entrepôts de matériaux de construction, ateliers de réparation de machines, usines de fabrication, t | Emplacement de la salle d'exposition: | États-Unis, Italie, France, Arabie saoudite, Pakistan, Argentine, Afrique du Sud, Australie |
| Type de commercialisation: | Nouveau produit 2020 | Composants de base: | Ressorts, moteurs, pompes et engrenages |
| Max. Longueur tournée (mm): | 3000 | Année: | 2022 |
| Velocité maximale de la broche (rpm): | 300 r.p.m | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 200 |
| Port: | Port de Chine | ||
Description de produit

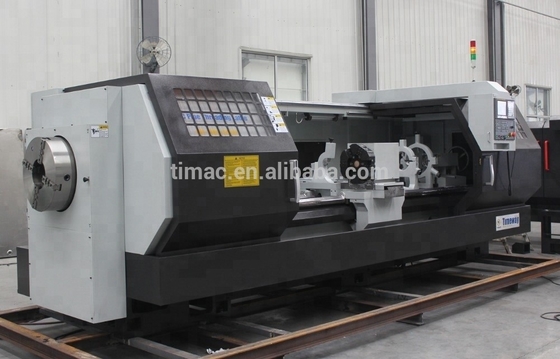

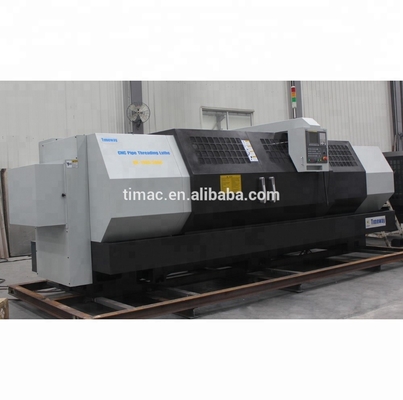

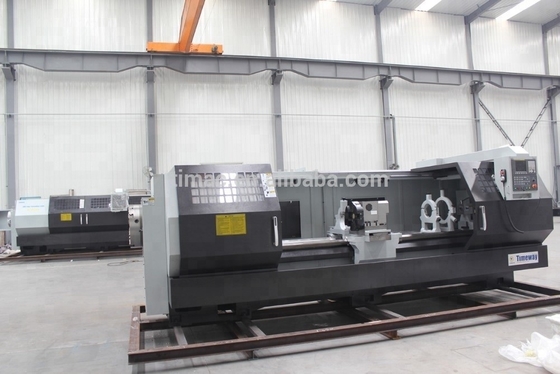

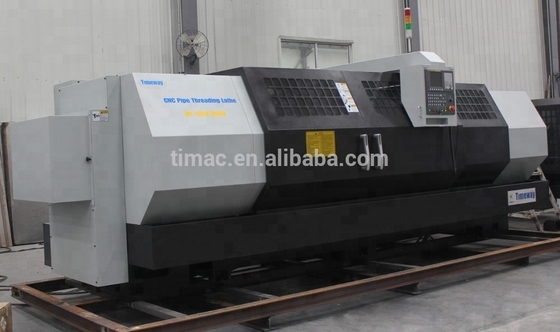

Le tour de filtrage par tubes CNC
Le numéro de téléphone est le numéro de téléphone de l'entreprise.
Caractéristiques:
- La machine est conçue pour le tournage des fils de tuyauterie et convient à tous les types de tournage des fils de tuyauterie.
- Il s'agit d'un tour CNC de filetage de tuyaux à système de contrôle en boucle fermée complète, qui peut également être utilisé comme tour CNC ordinaire.
- Il convient au traitement de la forme complexe de l'arbre, de l'ensemble, des pièces de la plaque, telles que le tournage de la face cylindrique interne et externe, de la face conique interne et externe, de la surface d'arc circulaire, de la face d'extrémitécoupe et coinage, fil tournant, etc.
- SDans le cadre de la mise en œuvre de la directive, les États membres doivent veiller à ce que lestravailleurs qualifiés.
- Une roue électronique sur le panneau de commande pour le fonctionnement manuel assure une installation facile et rapide de nouvelles pièces et outils.
- Des entraînements à couple élevé et des vis à billes préchargées sur tous les axes.
- Comprenant un système de refroidissement à haute performance, une unité de lubrification centrale et un convoyeur à puces en chaîne.
- Selon les exigences du client, nous fournissons une fourche à 4 mâchoires auto-centrées et un poste-outil horizontal à 6 stations, mais l'équipement standard est une fourche à 3 mâchoires et un poste-outil vertical à 4 stations.
•Servo-moteur, fuseau à entraînement direct, •Carring avec poste d'outil à 6 stations, •Passe manuelle et repos constant
Paramètres techniques:
| Spécification | Unité | Le numéro de série QK-190 | Le numéro de série QK-360 | Le numéro de série QK-510 |
| Max, tourne-toi sur le lit. | mm | Φ630 | Φ1000 | Φ1200 |
| Max, retourne la voiture. | mm | Φ340 | Φ610 | Φ710 |
| Distance entre deux centres | mm | 3000 | 3000 | 3000 |
| Largeur du lit | mm | 550 | 755 | 755 |
| Type de guidage | - | Type V double (à la demande du client) | ||
| Diamètre du trou intérieur de la broche | mm | Φ200 | Φ390 | Φ520 |
| Max. Diamètre du tuyau serré | mm | Φ50 à 193 | Φ190 à 380 | Φ330 à 510 |
| Type de chuck | mm | 3 mâchoires manuelles | 4 mâchoires manuelles | 4 mâchoires manuelles |
| Étapes de vitesse de la broche | étape | 2 | 3 | 3 |
| Plage de vitesse de la broche | R.p.m. | 30 à 300 (sans pas) | 10 à 200 (sans pas) | 10 à 200 (sans pas) |
| Accroissement de l'alimentation et plage de hauteur | mm | 0.001 à 40 | 0.001 à 40 | 0.001 à 40 |
| Max. déplacement de l'axe X/Z | mm | X: 320/520; Z:2750 | X: Je ne sais pas.500; Z:2750 | X: Je ne sais pas.500; Z:2750 |
| Vitesse rapide de l'axe X/Z | mm/min | 4000 | 4000 | 4000 |
| puissance du servo-moteur d'alimentation à axe X/Z | Le nombre de cycles | X: 1,5/10; Z: 2,3/15 | Les résultats de l'enquête sont publiés dans le journal officiel de l'Agence. | Les résultats de l'enquête sont publiés dans le journal officiel de l'Agence. |
| Nombre d'outils | - | 4 électro | 4 électro | 4 électro |
| section d'outil (H × W) | mm | 32 × 32 | 40 × 40 | 40 × 40 |
| Diamètre de la pochette de la queue | mm | Φ100 | Φ140 | Φ140 |
| Voyage de la coque de l'espèce | mm | 205 | 300 | 300 |
| Taper du manche de la queue | - | MT5 Résultats | MT6 | MT6 |
| Puissance du moteur principal (inverseur) | kW | 7.5 / 11 | 22 | 37 |
| Pompes de liquide de refroidissement | kW | 0.125 | 0.15 | 0.15 |
| Système CNC | - | Contrôleur FANUC 0i-mate TD | ||
| Dimensions globales (L × L × H) | mm | 5157 × 1360 × 1555 | 5157 × 2200 × 1520 | 6100 × 2200 × 1750 |
| Poids de la machine | en kg | 5050 | 12000 | 15000 |
Nom de l'entreprise:Le mandrin manuel à 4 mâchoires est optionnel, l'équipement standard est un mandrin à 3 mâchoires autocentré; une plage de vitesses de fuseau (servo-moteur) de 30 à 500 tr/min (pas à pas) peut être disponible.
Les accessoires standard:
| |
Les accessoires en option:
| |
Précision de travail réelle:
•Tournage fin du fil de tuyauterie conique extérieur ((Taper: 1:16, fil d'étirement: 3,175), répondre à l'erreur cumulative d'étirement à 0,035/25,4 mm. Par un instrument de mesure spécial de précision pour le fil.peut traiter les pièces de haute qualité dont le client a besoin grâce à notre traitement réel et mesurer à plusieurs reprises.
La façon de maintenir une haute précision de l'usinage de la pièce à usiner:
Pour améliorer la précision de l'ensemble de la machine-outil, nous concevons un nouveau guide sur l'axe Z qui double guide de type V garder une meilleure précision d'usinage..
Unité électronique et interféromètre laser RENISHAW:
• les personnes âgéesL'interféromètre laser Renishaw de marque célèbre peut non seulement mesurer la précision de positionnement de l'axe X/Z et la précision de repositionnement et la rétroaction des cils, mais peut également segmenter la compensation de hauteur sur l'axe X/Z.Ainsi, améliorant une fois de plus la précision globale de la machine-outil et la précision de l'usinage, et la précision du fil d'usinage

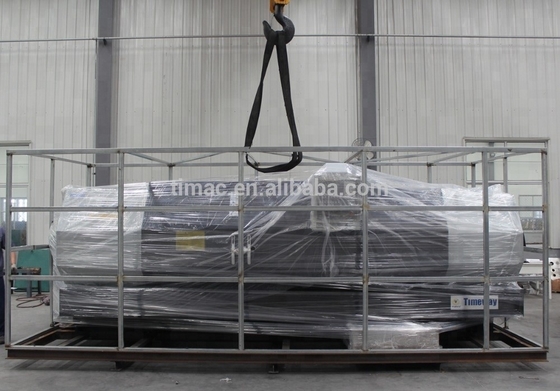

Emballage standard de la machine-outil:
Palette en fer de coque et cadre intégré avec tube d'acier carré, autour de l'encapsulation en contreplaqué boisé.
