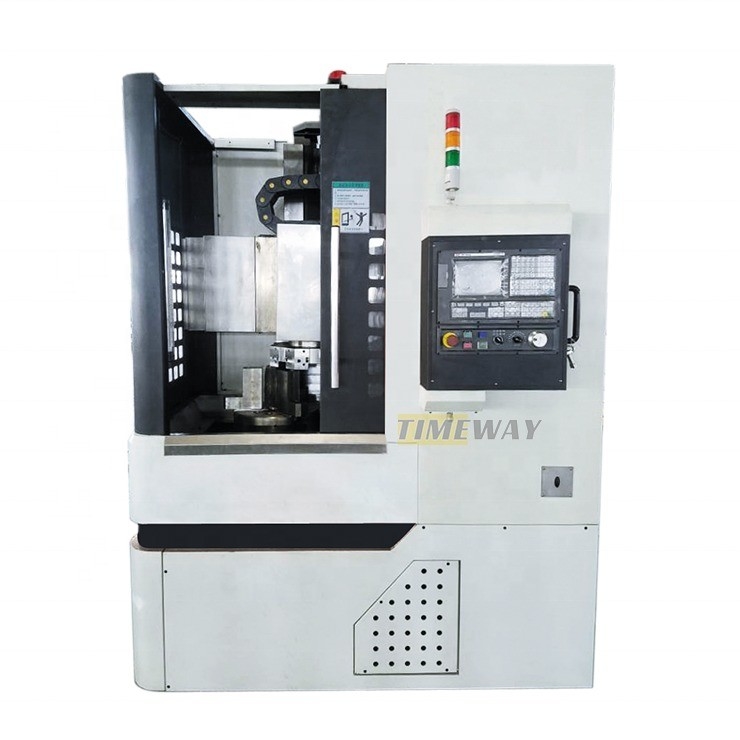

Centre de tournage vertical de haute précision avec une fente de fente de 100 mm et une tension de 220V/380V
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le nombre d'heures de travail est déterminé par la méthode suivante: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $30,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Verticale | Max. Longueur de la pièce (mm): | 500 |
|---|---|---|---|
| Capacité d'usinage: | Taux de charge moyen | Largeur du lit (mm): | 200 mm |
| Puissance du moteur à broche ((kW): | 22 | Nombre de broches: | Unique |
| Nombre d'axes: | 2 | Voyage (axe X): | 630 MILLIMÈTRES |
| Voyage (axe Z) (mm): | 700 millimètres | Voltage: | Pour les appareils à commande numérique |
| Système de commande CNC: | Le FANUC | Les postes d'outillage: | 4 |
| Poids (kg): | 6000 | Garantie: | 1 année |
| Points clés de vente: | Automatique | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Max. Turning Diameter: | 500 | Diamètre maximal de l'oscillateur: | 630 |
| Taille de la broche: | 400 | Vitesse de la broche: | 50-2000 |
| Trajet croisé de l'outil après le déplacement (X): | 400 | Vitesse d'alimentation rapide dans l'axe X/Z: | 0.1-1000 |
| Type de poste d'outil: | H8 | Taille de la section d'outil: | 32x32 |
| Précision de positionnement de l'axe X/Z: | 0,006 | Précision de repositionnement de l'axe X/Z: | 0,008 |
| Condition: | Nouveau | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 |
| Industrie concernée: | Réparation de machines, usine de fabrication, commerce de détail, travaux de construction, énergie e | Emplacement de la salle d'exposition: | Égypte, Turquie, Roumanie |
| Composants de base: | PLC | Max. Longueur tournée (mm): | 800 |
| Type de commercialisation: | Autres | Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion |
| Port: | Port de Chine | ||
Description de produit
Description des produits
GSK, tourelle d'outils électriques, une puissance de sortie supérieure à 50 W Système de lubrification, Système de refroidissement, lampe de travail, lampe de pilotage, Garde de protection, échangeur de chaleur, à haute résistance à l'usure Outils et boîte à outils, Des manuels d'exploitation. | Système CNC FANUC, Système CNC SIEMENS climatiseur, Un convoyeur à puces en chaîne. |
Les spécifications | Unité | VTC400 | VTC500 |
Diamètre de rotation max. | mm | 400 | 500 |
Diamètre maximal du balancier | mm | 630 | 630 |
Taille de la broche | 8/15" | 10715° | |
Vitesse du fuseau | Rpm | 50 à 2000 | 50 à 2000 |
Trajet croisé de l'outil après le déplacement (X) | mm | 410 | 400 |
Le déplacement vertical du poteau d'outil (Z) | mm | 500 | 600 |
Vitesse d'alimentation dans l'axe X/Z | mm/min | 0.1-1000 | 0.1-1000 |
Vitesse d'alimentation rapide dans l'axe X/Z | M/min | Jéhovah nous protège, 15/10 | Le 16/12 |
Type de poteau d'outil | V6 | H8 | |
Taille de la section d'outil | mm | 32x32 | 32x32 |
Précision de positionnement de l'axe X/Z | mm | 0.018 | 0.006 |
Précision de repositionnement de l'axe X/Z | mm | 0.006 | 0.008 |
Puissance du moteur principal | kW | 22 | 18.5 à 22 |
Puissance du moteur d'alimentation sur axe X | kW | 2.5 | 2 |
Puissance du moteur d'alimentation sur axe Z | kW | 2.5 | 3 |
Le couple du moteur d'alimentation de l'axe X/Z | NM | 15 | 10 |
Poids de la machine | en kg | 4700 | 5000 |
Détails de la machine
1Le tour vertical à colonne unique de la série CNC est conçu en absorbant des techniques de conception et de fabrication modernes avancées et en utilisant la méthode de conception d'optimisation CAO,l'utilisation du dernier concept de conception et l'équipement de fonctionnalités avancées nationales et étrangères. 2. Réaliser une forte réduction des performances de la structure, la charge de surpoids de la table de travail, la machine haute rigidité dynamique et statique, toute sécurité et stabilité du mouvement,longue durée de vie et efficacité de traitement élevéeLa machine est adaptée aux outils de découpe à grande vitesse d'acier et de carbure, au traitement des pièces de travail de tous les métaux ferreux et non ferreux et de certains matériaux non métalliques.La machine peut compléter le processus de tournage rugueux et fini à l'intérieur et à l'extérieur du cylindreLa machine est principalement composée d'une colonne, d'une table de travail, d'une poutre, d'un poteau d'outillage vertical, d'une boîte de vitesses principale,mécanisme de levage du faisceau, mécanisme vertical d'alimentation de l'outil, dispositif de protection du guide de faisceau, boîtier complet de la machine, système électrique, système hydraulique, système de refroidissement, etc.
Je suis désolé.
Je suis désolé.La table de travail utilise une structure intégrée, à haute rigidité, à haute précision et à broche courte de type fixe.le fuseau est équipé d'un ensemble de roulements à billes de poussée de haute précision et d'un ensemble de roulements à rouleaux cylindriques courts en double rangée. structure compacte, en même temps porter la charge radiale, la charge axiale et le moment d'inclinaison, et sous la surcharge déformation élastique est faible,amélioration de la précision de rotation de la table de travail et de la capacité de charge.
Je suis désolé.
>> Quatre postes d'outillage électrique: haute précision de positionnement, grande force de serrage, grande capacité de chargement, stable et fiable.une plus grande force de serrage.
Je suis désolé.
Je suis désolé.Les clients peuvent choisir FANUC, SIEMENS ou KND, d'autres systèmes CNC.
Je suis désolé.
Je suis désolé.Selon les exigences particulières, le couvercle de la machine entière, convoyeur à copeaux。
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Pièces d'essai complètes(uniquement pour le tour CNC):
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Pourquoi nous choisir?
Interféromètre laser Renishaw (uniquement pour le tour CNC):
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
