>> Une lecture numérique à deux axes sur deux est disponible.
La garde de Chuck est disponible.
 |
16 1600 r.p.m. Tournes métalliques de haute précision Mini tournes machine-outil avec 1500 kg de poids
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMEWAY |
| Numéro de modèle: | FL-400F |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $9,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 500 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 1000 | Région de vitesse de la broche ((rpm): | 16 - 1600 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | De faible puissance | Largeur du lit (mm): | 360 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 4 |
| Voltage: | 220V/380V/400V/415V/440V | Dimension ((L*W*H): | Pour les pièces détachées: |
| Poids (kg): | 500 kg ou plus | Garantie: | 1 année |
| Points clés de vente: | Économie d'énergie | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | Normalement |
| Grade automatique: | Le manuel | Style de machines: | Machine de tour de tournage |
| Puissance (w): | 4 kW | Max. Swing Diameter: | 400 mm |
| Max. Swing Over Gap: | 560 mm | Largeur de lit: | 360mm |
| Section de la tige de l'outil: | 25X25MM | Hauteur du centre: | 200 mm |
| Couleur de la machine: | Optionnel | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 52 | Industrie concernée: | Hôtels, magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de mach |
| Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, Allemagne, Mexique, Espagne, Afrique du Sud, Australie | Composants de base: | Incidence, pompe, vitesse, moteur |
| Max. Longueur tournée (mm): | 850 millimètres | Année: | 2021 |
| Port: | Ports de la Chine | ||
Description de produit
Description des produits
3 mâchoires | Centre de vie |
4 mâchoires | Appareil de tournage conique |
Plaque de face | Pour le forage |
Centres morts | Porteur d'outil de changement rapide |
Cadran de poursuite des fils | Lecture numérique 2/3 axes |
Protection contre les éclaboussures | Couverture de chuck |
Pistolet à huile | Couvercle de vis à plomb |
Lampe de travail | Couvercle du poteau d'outil |
Système de refroidissement | Plaque de conduite |
Un repos régulier | |
Suivez le repos. | |
Changement de vitesse | |
Couvercle de réduction | |
Frein à pieds | |
Boulons de fondation | |
Boîte à outils et outils | |
Manuel d'utilisation |
Spécification | Unité | Le FL-360F | FL-400F | Le FL-500F | Le FL-600F | |||
Max, tourne-toi sur le lit. | mm | 360 | 400 | 500 | 600 | |||
Max. bascule sur le glissement croisé | mm | 190 | 230 | 330 | 430 | |||
Max. tourner dans l' espace | mm | 520 | 560 | 660 | 760 | |||
Longueur effective de l'écart | mm | 200 | ||||||
Distance du centre | mm | Le montant de l'aide est calculé en fonction des coûts. | ||||||
Largeur du lit | mm | 360 | ||||||
Trou de fusée | mm | 52 (facultatif: 82) | ||||||
Nose à broche | - | Pour l'utilisation dans le secteur de l'énergie | ||||||
Tone de la broche | - | Morse 6 | ||||||
Vitesses de la broche | Rpm | 16-1600 (12 étapes) | ||||||
Plage des fils métriques | mm | 0.25-7 (17 types) | ||||||
La gamme des fils est de 5 cm. | Le T.P.I | 5-144 (30 espèces) | ||||||
Plage des fils du module | M.P. | 0.25-3.5 (12 espèces) | ||||||
Plage de fils de diamètre | Le D.P. | 10-288 (30 espèces) | ||||||
Plage d'alimentation longitudinale | mm/rev | 0.0832-4. Je vous en prie.66 | ||||||
Plage d'alimentation croisée | mm/rev | 0.048-2. Je vous en prie.69 | ||||||
Max. déplacement de la glissière supérieure | mm | 95 | ||||||
Max. déplacement du glissement transversal | mm | 180 | 200 | 250 | 250 | |||
Taille maximale de l'outil (W x H) | mm | 20 x 20 | ||||||
Diamètre de la pochette de la queue | mm | 65 | ||||||
Coupe conique de la manche de la queue | - | Morse 4 | ||||||
Voyage en manche de la queue | mm | 140 | ||||||
Moteur principal | kW | 4 (facultatif: 5,5/7,5) | ||||||
Puissance du moteur de la pompe à liquide de refroidissement | kW | 0.125 | 0.125 | 0.125 | 0.125 | |||
Puissance moteur à mouvement rapide | kW | 0.12 | 0.12 | 0.12 | 0.12 | |||
750 mm | en kg | 1350/1750 | Les années 1400-1800 | 1500/1900 | 1600/2000 | |||
Pour les véhicules à moteur | en kg | 1450 ou 1850 | 1500/1900 | Le montant de l'aide | 1700/2100 | |||
Unité de mesure | en kg | 1600/2000 | 1650/2050 | 1750/2150 | 1900/2300 | |||
2 000 mm | en kg | 1750/2150 | 1800/2200 | 1900/2300 | Pour la période de référence: | |||
3 000 mm | en kg | 1900/2300 | 1950/2350 | Pour la période de référence: | 2150/2550 | |||
Taille de l'emballage ((LxWxH) | mm | Le nombre d'étoiles est de 2250/2450/2950/3450/4450 x 1150 x 1750 | ||||||
Pour les véhicules à moteur | en kg | 4100/4600 | Pour les produits de l'industrie | 4500/5000 | 4700/5200 | |||

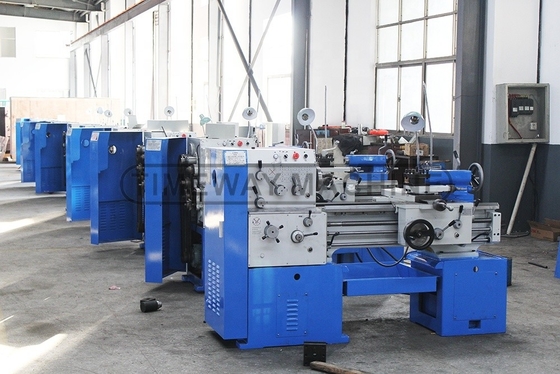

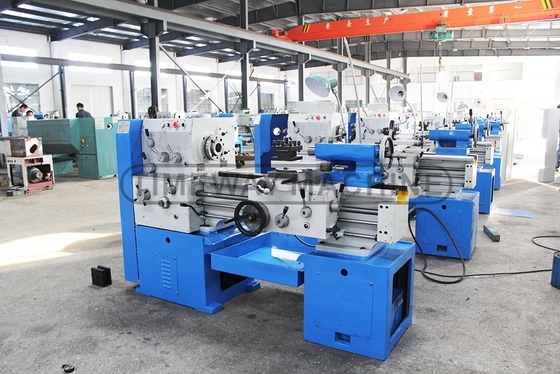

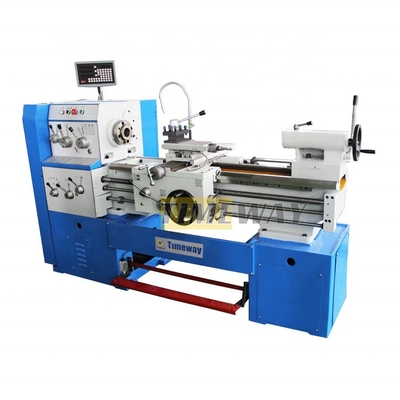

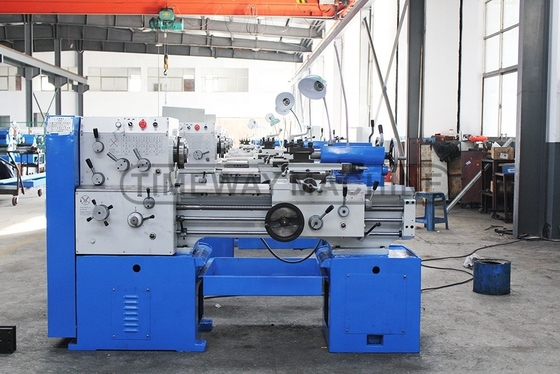

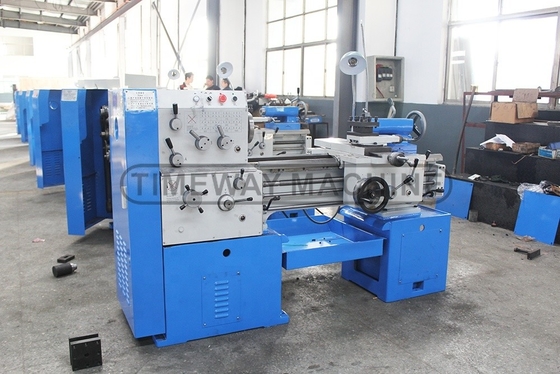

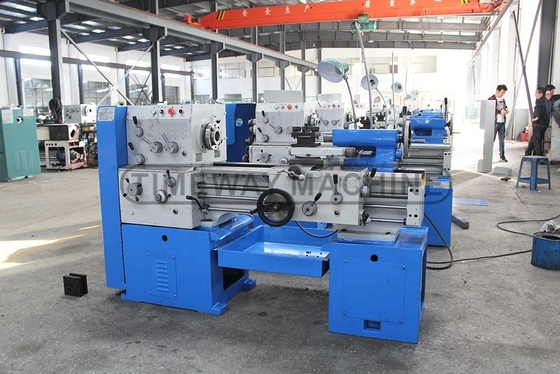

Détails de la machine
Ce tour de série est un modèle célèbre pour les tourniquets de taille moyenne.augmentation significative de la zone d'application de ce modèlePour réduire le temps non productif, ce modèle peut également être équipé d'une lecture numérique à 2 ou 3 axes.
Je suis désolé.
>> Le tour à 3 mâchoires standard, serrant rapidement la pièce;
Je suis désolé.
>> Le lit à côtes est en fonte de haute qualité;
>> Les rails de guidage sont durcis et broyés, et la dureté est jusqu'à HRC52;
Je suis désolé.
>> Alimentation automatique et alimentation rapide sur l'axe X/Z;
>> type USA, type EUROPE,Type italienposte d'outil de changement rapide au choix;
Je suis désolé.
>> Le tour mécanique freine à travers une ceinture résistante à l'usure, pour faire arrêter rapidement la broche.
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Pièces d'essai complètes(uniquement pour le tour CNC horizontal):
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Pourquoi nous choisir?
Interféromètre laser Renishaw (uniquement pour le tour CNC horizontal):
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
