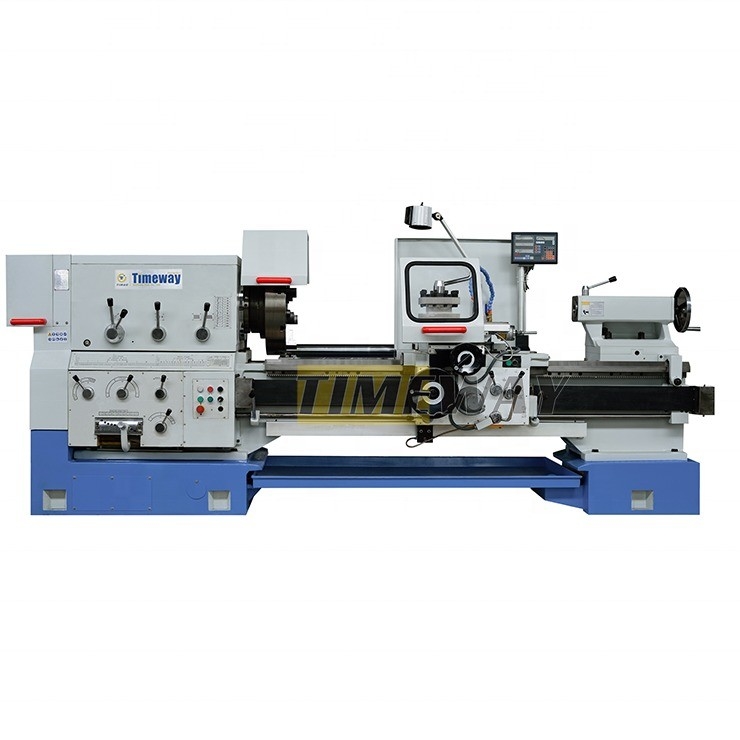

Tour à filetage manuel de tuyaux convivial pour la fabrication CNC ou normale
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le Q-200 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $150,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 500 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 3000 | Région de vitesse de la broche ((rpm): | 20 - 480 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Taux de charge moyen | Le type: | Légères |
| Puissance du moteur à broche ((kW): | 11 | Voltage: | 380 V à 50 Hz |
| Dimension ((L*W*H): | Comme actuel | Poids (kg): | 4300 KILOGRAMMES |
| Garantie: | 1 année | Points clés de vente: | Prix compétitif |
| Type de commercialisation: | Nouveau produit 2020 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| CNC ou non: | Normalement | Grade automatique: | Le manuel |
| Type de machine: | Tuyau filetant la machine de tour | Trou d'axe: | 200 mm |
| Max. Swing Diameter: | 630/800 mm | Le poids: | Comme actuel |
| Puissance (w): | 11 kW | Vitesse d'alimentation rapide dans l'axe X: | Pour les véhicules à moteur à combustion |
| Service après-vente fourni: | Assistance en ligne | Distance entre les centres: | 1500/2000/3000mm |
| Condition: | Nouveau | Industrie concernée: | Entreprises de construction, réparation de machines, usine de fabrication, exploitations agricoles, |
| Emplacement de la salle d'exposition: | Égypte, Italie, Pérou, Russie, Sri Lanka, Roumanie, Bangladesh, Afrique du Sud, Kazakhstan | Composants de base: | Incidence, pompe, vitesse, moteur, boîte de vitesse, PLC, récipient à pression, moteur |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 200 | Max. Longueur tournée (mm): | 3000 millimètres |
| Année: | 2020 | Port: | Port de Chine |
Description de produit
Chine Pipe Threading cuir
Caractéristiques:1Cette machine a été conçue pour une utilisation dans un environnement souvent difficile et exigeant associé à la production d'outils à huile et intègre des décennies d'expérience.à haute fréquence ultrasonique et broyage de précision par broyeur à rails importéLa boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseau.Pour réduire la déformation thermiqueLe moulin de broyage de précision et durci adopte deux structures de support avec des roulements de qualité de haute précision, pour assurer le fonctionnement stable du moulin. 4.Trouble à filetage de tuyaux doté d'une grande fente de fuseau et d'un double tour à rouleaux (3-coude ou 4-coude) des deux côtés pour les tuyaux longs.peut alimenter automatiquement la surface du cône tournant et les fils coniquesTous les tours sont équipés d'un moteur d'alimentation rapide pour un positionnement rapide de l'axe X/Z, réduire l'intensité de fonctionnement et le temps d'assistance à l'usinage,améliorer l'efficacité de l'usinage. 7.Grande plage de vitesses de broche pour choisir une vitesse raisonnable, vitesse d'alimentation à différentes étapes pour répondre à différents processus de traitement et de coupe de fils. 8.La machine de tour est principalement développée pour le tournage du fil de tuyau de champ pétrolier, il convient non seulement à toutes sortes de tournage de fils de tuyaux, mais peut également être utilisé comme tour ordinaire, adapté pour le traitement de la forme complexe de l'arbre, des ensembles, des pièces de disque,comme tourner à l'intérieur et à l'extérieur de la surface cylindriqueSurtout pour les petits lots de tournage multi-espèces. Les accessoires standard:Pour les appareils à trois mâchoires (Q-130), à quatre mâchoires indépendantes (Q-200), Q-225)， Steady rest， Follow rest， Dead center of tailstock， 4-station tool post， Taper turning attachment， Cooling system， Work lamp， Chip plate， Tools， Leveling wedge and bolts， Operation manual (English).Accessoires optionnels:4 mâchoires (Q-130), plaque faciale, indicateur numérique à 2 ou 3 axes, garde à la mâchoire, garde à l'outil, garde à l'éclaboussure arrière, poste d'outil à changement rapide.
Les spécifications du produit
Spécification | Unité | Le Q-130 | Le Q-200 | Le Q-225 |
Max, tourne-toi sur le lit. | mm | 630/800 | 630/800 | 630/800 |
Max. bascule sur le glissement croisé | mm | 340/520 | 340/520 | 340/520 |
Distance entre les centres | mm | 1500 ou 3000 | 1500 ou 3000 | 1500 ou 3000 |
Plage de filtrage des tuyaux | mm | 30 à 126 | 50 à 193 | 50 à 220 |
Largeur du lit | mm | 550 | 550 | 550 |
Voyage par axe X | mm | Pour les produits de la catégorie 320 | Pour les produits de la catégorie 320 | Pour les produits de la catégorie 320 |
Voyage par axe Z | mm | 1350/2850 | 1350/2850 | 1350/2850 |
Capacité de chargement | en kg | 3000 | 3000 | 3000 |
Parcours à fente | mm | 130 | 200 | 225 |
Étapes de vitesse de la broche | étapes | Le nombre total d'équipements utilisés est de: | Les émissions de gaz à effet de serre sont les suivantes: | Les émissions de gaz à effet de serre sont les suivantes: |
Vitesse du fuseau | Rpm | 30 à 650 | 20 à 480 | 20 à 480 |
Taille de la broche | mm | 400 | 520 | 520 |
Type de roulement (manuel) | - | 3 mâchoires | 4 mâchoires | 4 mâchoires |
Type de tourelle (manuel) | - | V4 | V4 | V4 |
Taille de la tige de l'outil | mm | 30x30 | 32x32 | 30x30 |
Plage d'alimentation sur l'axe X (étapes) | mm/r | 0.02-0.45 (22) | 0.02-0.45 (22) | 0.02-0.45 (22) |
Vitesse d'alimentation rapide dans l'axe X | mm/min | 2300 | 2300 | 2300 |
Plage d'alimentation de l'axe Z (étapes) | mm/r | 0.07-1.33 (26) | 0.07-1.33 (26) | 0.07-1.33 (26) |
Vitesse d'alimentation rapide en axe Z | mm/min | 4000 | 4000 | 4000 |
Numéro de fil métrique et de gamme | mm | 1 à 24 ((52) | 1 à 14 (24) | 1 à 14 (24) |
Nombre de fils et de gammes de pouces | Le TPI | 2-28 ((40) | 28-2 (40) | 28-2 (40) |
Diamètre de la plume de la queue | mm | 100 | 100 | 100 |
Plumes coniques de la queue | - | MT5 Résultats | MT5 Résultats | MT5 Résultats |
Voyage par plumes de queue | mm | 250 | 250 | 250 |
Puissance du moteur principal | kW | 11 | 11 | 11 |
Puissance du moteur à alimentation rapide | kW | 0.3 | 0.3 | 0.3 |
Puissance du moteur du liquide de refroidissement | kW | 0.125 | 0.125 | 0.125 |
Dimensions de la machine (LxWxH) | mm | Le nombre de points de contact doit être supérieur à: | 3700/5200 x 1550 x 1550 | 3700/5200 x 1650 x 1550 |
Poids de la machine | en kg | 4000/5200 | 4300/5500 | 4500/5700 |
Présentation de l'entreprise
Package et transport
Exposition et formation
Des clients visités
Pourquoi nous choisir?
Pourquoi avoir choisi Timeway Machine?
1. Haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience dans l' exportation;
3. Exporté dans plus de 70 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Questions fréquentes
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: 1) T/T avec 30% de paiement anticipé, et 70% de paiement du solde à payer avant expédition; 2) LC irrévocable à vue; 3) Western Union, MoneyGram, etc.
Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
