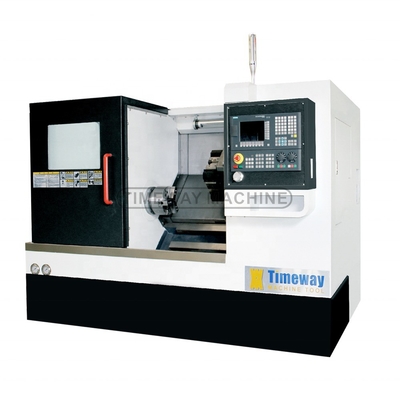

Tour CNC à haute précision de 210 mm pour petites et moyennes pièces
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le nombre total d'émissions de CO2 est déterminé par la méthode suivante: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $35,000.00/sets 1-2 sets |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 210 |
|---|---|---|---|
| La structure: | Tour oblique de lit | Capacité d'usinage: | Taux de charge moyen |
| Max. Weight de l'objet (kilogrammes): | 500 | Largeur du lit (mm): | 200 mm |
| Nombre de broches: | Unique | Nombre d'axes: | 2 |
| Voyage (axe X): | 210 millimètres | Voyage (axe Z) (mm): | 450 mm |
| Précision de positionnement (mm): | ±0.003 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0.001 |
| Dimension ((L*W*H): | Pour les appareils à commande numérique | Voltage: | Pour les appareils à commande numérique |
| Système de commande CNC: | Les produits | Les postes d'outillage: | 8 |
| Poids (kg): | 2700 | Garantie: | 1 année |
| Points clés de vente: | Multifonctionnel | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Région de vitesse de la broche ((rpm): | 30 - 2500 tours par heure | Voyage (axe des ordonnées) (millimètres): | 500 mm |
| Taper à fuseau: | Résistance à l'humidité | Le couple de coupe: | 2500 N.m |
| Vitesse d'alimentation rapide ((mm/min): | 32 à 250 mm/min | Vitesse d'alimentation (mm/min): | 32 à 320 mm/min |
| Min. Temps de changement d'outil: | 0,7 | Oscillation maximale au-dessus de lit: | 420 |
| Glissière de croix de Max. Swing Over: | 220 | Diamètre de tournage standard: | 210 |
| Max.Diamètre de rotation: | 320 | Longueur de Max.Turning: | 350 |
| Vitesse de la broche: | 3500 | Nez d'axe: | A2-5 |
| Trou d'axe: | 56 | Taille du rouleau hydraulique: | 160 |
| Voyage croisé (X): | 210 | ||
Description de produit
Description des produits
Caractéristiques:
- Je vous en prie.La machine adopte une disposition inclinée de 45° et le lit est une structure creuse tubulaire, ce qui améliore considérablement la rigidité de flexion et de torsion de la machine pendant le travail.après deux traitements de vieillissement, la stabilité de la machine est améliorée et la rigidité est élevée.- La stabilité élevée du lit offre une garantie puissante pour la haute précision de l'ensemble de la machine.

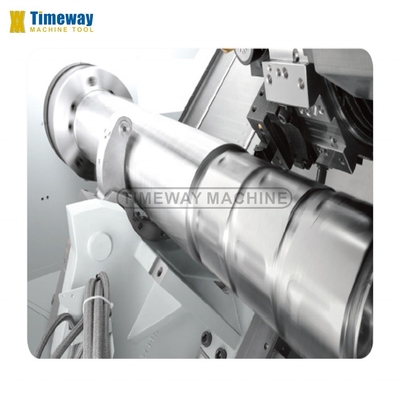

-- La broche de la machine est une unité de broche indépendante. Elle est équipée de roulements spéciaux à broche de haute précision. La lubrification utilise de la graisse de roulement spéciale importée (KLUBER).Toute l'unité de broche a une petite déformation thermique, bonne stabilité thermique, bonne rétention de précision et sans entretien.l'efficacité élevée de l'unité de broche permet à toute la machine de terminer l'usinage brut et fini.

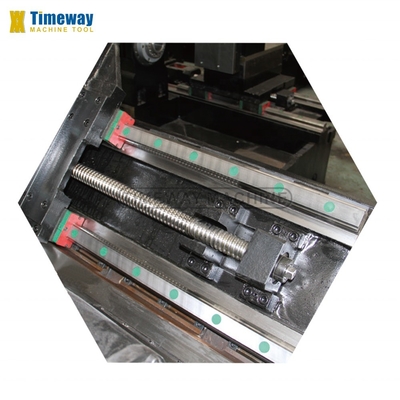

---Le système d'alimentation est entraîné directement par le servo-moteur, avec une bonne rigidité et des caractéristiques dynamiques.améliorer considérablement la précision de travail, un mouvement et un positionnement précis complets et une résistance à l'usure accrues des
les pièces mobiles de la machine et améliorer la résistance aux chocs,afin que les performances de l'ensemble de la machine puissent maintenir la précision du rail de guidage pendant longtemps et améliorer la durée de vie de la machine.

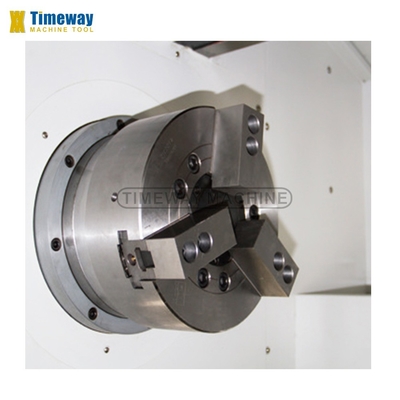

--- Cette machine est équipée d'un parfait cylindre rotatif et d'un routeur à trois mâchoires.pompe hydraulique et diverses vannes hydrauliques sont tous des produits de marque célèbres avec une grande fiabilité.
---Cette machine adopte un système de contrôle numérique de haute qualité et fiable, de renommée nationale ou mondiale, un servo numérique à interchange complet avancé, une conception avancée du système de contrôle électrique,application raisonnable des composants électriques, et le taux d'échec est minimisé dans des conditions similaires
produits.
--- Cette machine adopte un couvercle de protection entièrement fermé.
---Le manche de la coque est entraîné hydrauliquement, ce qui permet d'économiser du temps et des efforts, et dispose d'un dispositif de rotation et de positionnement pour éviter tout dysfonctionnement,fournir aux utilisateurs une garantie de sécurité pendant le fonctionnement et l'utilisation.
---Ce tour CNC à pleine fonction est adapté au traitement de diverses pièces d'arbre et de disque avec des exigences de haute précision, une grande difficulté de traitement, de nombreux processus et une production de masse.Actuellement, cette machine a été largement utilisée dans l'industrie de la moto et de la fabrication automobile.
-- La broche de la machine est une unité de broche indépendante. Elle est équipée de roulements spéciaux à broche de haute précision. La lubrification utilise de la graisse de roulement spéciale importée (KLUBER).Toute l'unité de broche a une petite déformation thermique, bonne stabilité thermique, bonne rétention de précision et sans entretien.l'efficacité élevée de l'unité de broche permet à toute la machine de terminer l'usinage brut et fini.
---Le système d'alimentation est entraîné directement par le servo-moteur, avec une bonne rigidité et des caractéristiques dynamiques.améliorer considérablement la précision de travail, un mouvement et un positionnement précis complets et une résistance à l'usure accrues des
les pièces mobiles de la machine et améliorer la résistance aux chocs,afin que les performances de l'ensemble de la machine puissent maintenir la précision du rail de guidage pendant longtemps et améliorer la durée de vie de la machine.
--- Cette machine est équipée d'un parfait cylindre rotatif et d'un routeur à trois mâchoires.pompe hydraulique et diverses vannes hydrauliques sont tous des produits de marque célèbres avec une grande fiabilité.
---Cette machine adopte un système de contrôle numérique de haute qualité et fiable, de renommée nationale ou mondiale, un servo numérique à interchange complet avancé, une conception avancée du système de contrôle électrique,application raisonnable des composants électriques, et le taux d'échec est minimisé dans des conditions similaires
produits.
--- Cette machine adopte un couvercle de protection entièrement fermé.
---Le manche de la coque est entraîné hydrauliquement, ce qui permet d'économiser du temps et des efforts, et dispose d'un dispositif de rotation et de positionnement pour éviter tout dysfonctionnement,fournir aux utilisateurs une garantie de sécurité pendant le fonctionnement et l'utilisation.
---Ce tour CNC à pleine fonction est adapté au traitement de diverses pièces d'arbre et de disque avec des exigences de haute précision, une grande difficulté de traitement, de nombreux processus et une production de masse.Actuellement, cette machine a été largement utilisée dans l'industrie de la moto et de la fabrication automobile.
Les spécifications | Unité | CK-32 | CK-36 | CK-45 | ||
Max, tourne-toi sur le lit. | mm | 420 | 550 | 500 | ||
Max. bascule sur le glissement croisé | mm | 220 | 220 | 220 | ||
Diamètre de tournage standard | mm | 210 | 210 | 210 | ||
Diamètre de rotation max. | mm | 320 | 360 | 360 | ||
Durée maximale de rotation | mm | 350 | 500 | 750 | ||
Vitesse du fuseau | Rpm | 3500 | 3000 | 2500 | ||
Nose à broche | A2 à 5 | A2 à 6 | A2 à 6 | |||
Parcours à fente | mm | 56 | 62 | 66 | ||
Taille du rouleau hydraulique | mm | 160 | 200 | 200 | ||
Voyage croisé (X) | mm | 210 | 230 | 220 | ||
Voyage longitudinal (Z) | mm | 450 | 600 | 850 | ||
Vitesse d'alimentation rapide dans l'axe X/Z | M/min | Le 20/12 | 24 heures sur 24 | 20/20 | ||
Type de poste de refroidissement hydraulique | 80-8T | 80-8T | 80-8T | |||
Taille de la section d'outil | mm | 25 × 25/32 | 25x25/32 | 25x25/32 | ||
Diamètre de la plume de la queue | mm | 52 | 110 | 110 | ||
Voyage par plumes de queue | mm | 60 | 100 | 100 | ||
Plumes coniques de la queue | MT4 | MT5 Résultats | MT4 | |||
Structure du lit | 45° intégrale | 45° Lit intégral | 45° Lit intégral | |||
Type de guidage | Légère ou coulissante | Légère ou coulissante | Légère ou coulissante | |||
Puissance du moteur principal | kW | 7.5 | 11 | 7.5 | ||
Énergie | KVA | 30 | 25 | 30 | ||
Dimensions de la machine (LxWxH) | mm | Pour les appareils à commande numérique | Pour les appareils à commande numérique | Pour les appareils à commande numérique | ||
Poids de la machine | en kg | 2700 | 3200 | 3200 | ||
·Système CNC FANUC 0i mate TD · 3 épingles à mâchoires · 4 postes d'outils électriques · Système de refroidissement, unité de lubrification automatique · Unité d'éclairage · Résistant à la traction manuelle · Garde à demi-fermé · Outils généraux • manuels d'exploitation (édition anglaise) etc.. | ·un poste d'outillage électrique de 6 stations; · cylindre hydraulique à solide; · cylindre creux hydraulique; · Résidu hydraulique. |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
