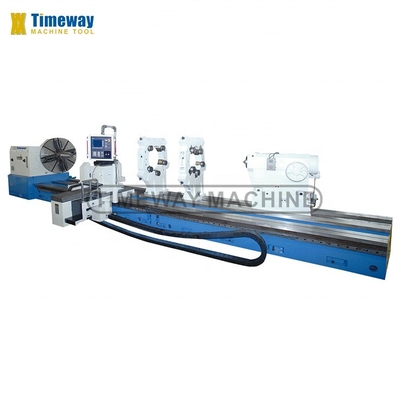

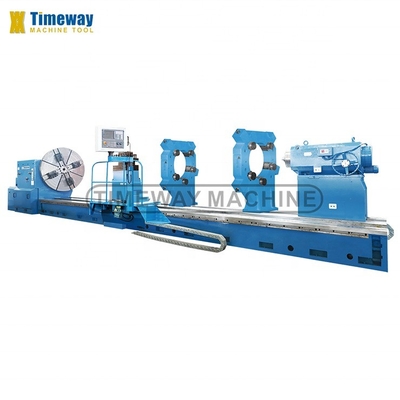

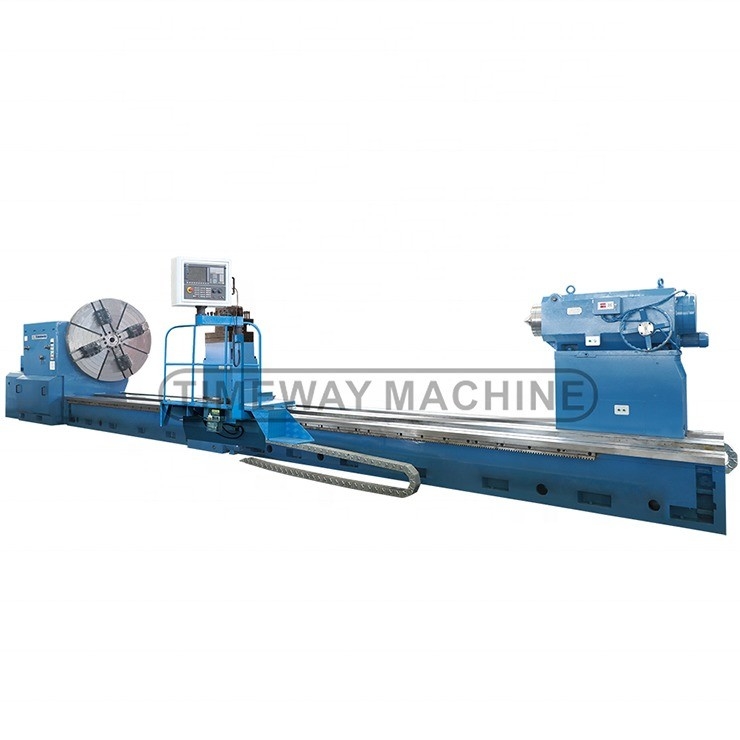

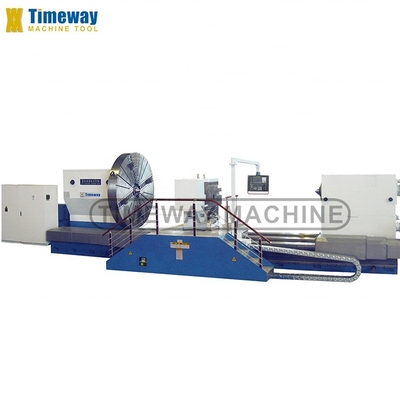

20000mm Max. Tourné longueur CNC métal tournant automatique complet tour à plat pour les marques
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | L'AK-1600H ou l'AK-2000H |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $110,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 20000 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Max. Weight de l'objet (kilogrammes): | 40000 | Largeur du lit (mm): | 2200 millimètres |
| Puissance du moteur à broche ((kW): | 75 | Nombre de broches: | Unique |
| Nombre d'axes: | 2 | Voyage (axe X): | 20000 millimètres |
| Voyage (axe Z) (mm): | 725 mm | Dimension ((L*W*H): | 20000 x 3000 x 4000 |
| Voltage: | Pour les appareils à commande numérique | Système de commande CNC: | Le FANUC |
| Les postes d'outillage: | 4 | Poids (kg): | 30000 |
| Garantie: | 1 année | Points clés de vente: | Multifonctionnel |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Max. Swing Diameter au-dessus de lit: | 1700mm |
| Max. diamètre de balancement sur le chariot: | 1250 mm | Max. Length d'objet: | 1000 à 16000 mm |
| Capacité de chargement: | 25T | Largeur de lit: | Pour les véhicules à moteur |
| Diamètre du roulement avant de la broche: | 280 mm | Trou d'axe: | 100 mm |
| Taper à fuseau: | Mesure 140 | Étapes de vitesse de la broche: | Manuel 4 étapes, pas à pas dans les étapes |
| Gamme de vitesse d'axe: | 2 à 200 tr/min | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 | Marque de Toolpost: | HONGDA |
| Emplacement de la salle d'exposition: | L'Egypte, Canada, Turquie, Royaume-Uni, Etats-Unis, Italie, France, Allemagne, Vietnam, Philippines, | Composants de base: | Roulement, Moteur, PLC, Moteur |
| Industrie concernée: | Moulins, procédé mental | Max. Longueur tournée (mm): | 20000 |
| Type de commercialisation: | Produit chaud | Velocité maximale de la broche (rpm): | Pour les véhicules à moteur électrique |
| Port: | Port de Chine | ||
Description de produit
Description des produits
Applications:
Ce marteau pneumatique de forge est largement utilisé pour les travaux de forgeage général, tels que l'extraction, le remontage, le poinçonnage, le cisaillement, la forge, le soudage, la flexion et la torsion.Il est également utilisé pour forger dans les matrices de renforcement.
Caractéristiques:
---Ce lit de tour est en forme de boîte entière structure trois voies de guidage, en adoptant la fonte de fer standard élevé (HT300) une coulée de moulage, après le deuxième traitement de vieillissement, il a la caractéristique de la performance stable;largeur de la voie de guidage (1600 mm), bonne rigidité, capacité anti-vibration.
---Le mécanisme principal est entraîné par le moteur CC de 75 kW, en utilisant la méthode de régulation magnétique réglable, la tension de réglage et le mode de régulation de vitesse hybride, le rapport est de 1:22.2, le changement de vitesse est de trois étapes, le rapport de vitesse intégré mécanique et électrique est de 1: 200, la plage de vitesse de la broche est de 0,8 ~ 160 r / min et le changement de vitesse sans pas.
--- Le diamètre de l'axe de broche est grand, la tête de roulement adopte la structure de type fractionné et la rigidité de contact est améliorée après grattage.afin que la rigidité radiale et axiale et la précision de rotation soient élevées.
---Travail lourd à quatre mâchoires. configuration standard a deux repos stables, l'un est de type fermé, l'autre est de type ouvert.
---Il est équipé d'un dispositif de protection et d'un bouton de sécurité d'arrêt d'urgence, lorsque la machine rencontre soudainement une panne de courant soudaine ou d'autres défaillances,en raison de la conception spéciale du circuit de commande, il peut s'agir d'une protection individuelle pour assurer la sécurité du tour et du personnel.
---La coque est composée d'un corps supérieur et d'un corps inférieur, le corps supérieur est équipé d'une pochette, d'une broche et d'un capteur de pression, et le corps inférieur est équipé d'un mécanisme de mouvement rapide.
---Ce tour de série est basé sur le marché international et la dernière tendance de développement des tours CNC avec commande en boucle semi-fermée des tours CNC lourds populaires,1600 mm de largeur de lit plat guide façon fournir aux utilisateurs une plus grande charge de pièce à usiner, c' est l' équipement de traitement mécanique idéal pour la production de grandes pièces.
Ce marteau pneumatique de forge est largement utilisé pour les travaux de forgeage général, tels que l'extraction, le remontage, le poinçonnage, le cisaillement, la forge, le soudage, la flexion et la torsion.Il est également utilisé pour forger dans les matrices de renforcement.
Caractéristiques:
---Ce lit de tour est en forme de boîte entière structure trois voies de guidage, en adoptant la fonte de fer standard élevé (HT300) une coulée de moulage, après le deuxième traitement de vieillissement, il a la caractéristique de la performance stable;largeur de la voie de guidage (1600 mm), bonne rigidité, capacité anti-vibration.
---Le mécanisme principal est entraîné par le moteur CC de 75 kW, en utilisant la méthode de régulation magnétique réglable, la tension de réglage et le mode de régulation de vitesse hybride, le rapport est de 1:22.2, le changement de vitesse est de trois étapes, le rapport de vitesse intégré mécanique et électrique est de 1: 200, la plage de vitesse de la broche est de 0,8 ~ 160 r / min et le changement de vitesse sans pas.
--- Le diamètre de l'axe de broche est grand, la tête de roulement adopte la structure de type fractionné et la rigidité de contact est améliorée après grattage.afin que la rigidité radiale et axiale et la précision de rotation soient élevées.
---Travail lourd à quatre mâchoires. configuration standard a deux repos stables, l'un est de type fermé, l'autre est de type ouvert.
---Il est équipé d'un dispositif de protection et d'un bouton de sécurité d'arrêt d'urgence, lorsque la machine rencontre soudainement une panne de courant soudaine ou d'autres défaillances,en raison de la conception spéciale du circuit de commande, il peut s'agir d'une protection individuelle pour assurer la sécurité du tour et du personnel.
---La coque est composée d'un corps supérieur et d'un corps inférieur, le corps supérieur est équipé d'une pochette, d'une broche et d'un capteur de pression, et le corps inférieur est équipé d'un mécanisme de mouvement rapide.
---Ce tour de série est basé sur le marché international et la dernière tendance de développement des tours CNC avec commande en boucle semi-fermée des tours CNC lourds populaires,1600 mm de largeur de lit plat guide façon fournir aux utilisateurs une plus grande charge de pièce à usiner, c' est l' équipement de traitement mécanique idéal pour la production de grandes pièces.
Les spécifications | Unités | Un AK-1600H | Pour les véhicules à moteur électrique | |
Capacité | ||||
Max. diamètre de balancement au-dessus du lit | mm | 1700 | 2100 | |
Max. diamètre de balancement sur le chariot | mm | 1250 | 1650 | |
Longueur maximale de la pièce à usiner | mm | 1000 à 16000 | 1000 à 16000 | |
Capacité de chargement | t | 25 | 25 | |
Largeur du lit | mm | 1100 | 1100 | |
Le moulin à rouleaux | ||||
Diamètre du roulement avant de la broche | mm | 280 | 280 | |
Parcours à fente | mm | 100 | 100 | |
Tone de la broche | - | Mesure 140 | Mesure 140 | |
Étapes de vitesse de la broche | - | Manuel 4 étapes, pas à pas dans les étapes | Manuel 4 étapes, pas à pas dans les étapes | |
Plage de vitesse de la broche | Rpm | 2 à 200 | 2 à 200 | |
Puissance du moteur principal | kW | 55 | 55 | |
Alimentation pour animaux | ||||
Le couple du servomoteur longitudinal (SIEMENS) | N.m. | 48 | 48 | |
Le couple transversal du servo-moteur (SIEMENS) | N.m. | 36 | 36 | |
Le couple longitudinal du servomoteur (FANUC) | N.m. | 50 | 50 | |
Le couple transversal du servo-moteur (FANUC) | N.m. | 40 | 40 | |
Section de la tige de l'outil | mm | 60 × 60 | 60 × 60 | |
Nombre de stations | - | V4 | V4 | |
Précision de positionnement répété de la tourelle | mm | 0.01 | 0.01 | |
Vitesse d'alimentation rapide longitudinale | mm/min | 4000 | 4000 | |
Vitesse d'alimentation rapide croisée | mm/min | 4000 | 4000 | |
Vitesse d'alimentation longitudinale | mm/min | 1 à 2 000 | 1 à 2 000 | |
Vitesse d'alimentation croisée | mm/min | 1 à 2 000 | 1 à 2 000 | |
Le stock de queue | ||||
Diamètre de la plume de la queue | mm | 280 | 280 | |
Plumes coniques de la queue | - | 1:7 | 1:7 | |
Voyage par plumes de queue | mm | 300 | 300 | |
Pourquoi nous choisir?
Accès à l'appareil | Accès à l'électricité: |
Système CNC FANUC/GSK/SIEMENS à 4 mâchoires, à fourche lourde, une puissance de sortie supérieure à 50 W lampe de travail, lampe de pilotage, Système de refroidissement, générateur d'impulsions manuel (MPG), Des centres morts, une pompe de lubrification automatique, avec une puissance de sortie supérieure à 50 W, Outils et boîte à outils, Coude et boulons de nivellement, Manuel d'utilisation (anglais). | autres types de poteaux d'outils, Reposez-vous régulièrement. support de rouleaux, Les centres en direct, climatiseur, Convoyeur à copeaux |
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
