Capacité d'usinage à grande échelle Ferre à rouleaux manuels à haute précision
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le Q-130 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $100,000.00/sets 1-2 sets |
| Détails d'emballage: | Paquet standard |
| Capacité d'approvisionnement: | 100 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 3000 millimètres | Région de vitesse de la broche ((rpm): | 20 - 460 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 550 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 22 |
| Voltage: | 380 V à 50 Hz | Dimension ((L*W*H): | Pour les appareils à commande numérique |
| Poids (kg): | 11500 kilogrammes | Garantie: | Une année, une année |
| Points clés de vente: | D'une précision élevée | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | Normalement |
| Type de machine: | Le tour de filtrage de tuyaux à grande profondeur | Diamètre maximal de la pièce à usiner: | 320 mm |
| Trou d'axe: | 330 mm | Largeur de lit: | 755mm |
| Vitesse de la broche: | 7.5-280 mm (12 étapes) | Largeur de lit: | 755mm |
| Max. Swing Diameter: | Pour les véhicules à moteur | Max. Swing Diameter (millimètres): | 130 |
| Condition: | Nouveau | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 130 |
| Industrie concernée: | Usine de fabrication | Emplacement de la salle d'exposition: | Italie, Allemagne, Vietnam, Roumanie, Australie |
| Composants de base: | Incidence, vitesse, moteur, boîte de vitesse, autre, PLC | Max. Longueur tournée (mm): | 3000 millimètres |
| Port: | Port de Chine | ||
Description de produit

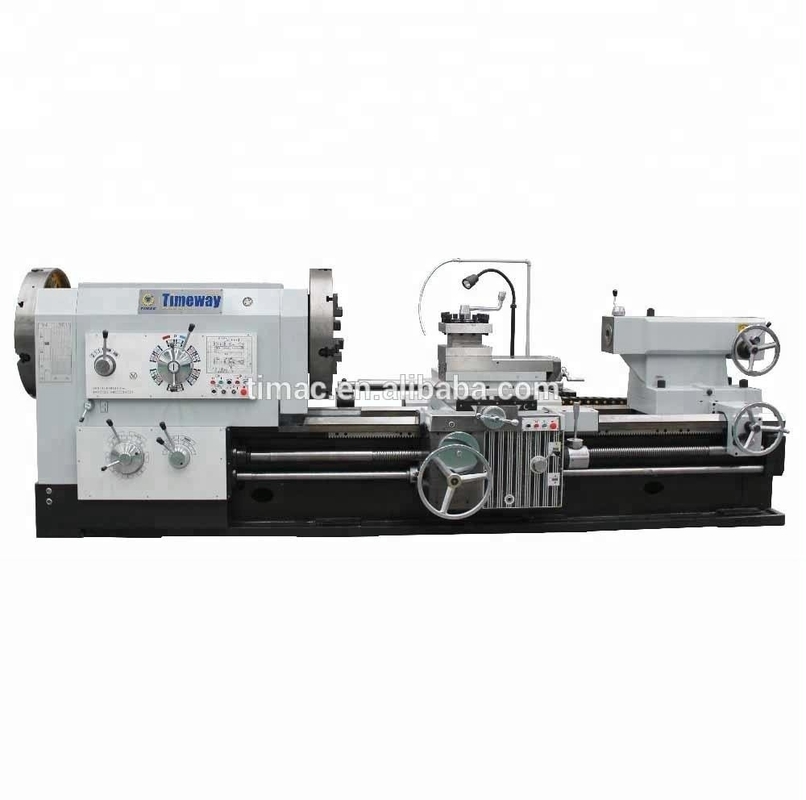

Retour manuel à rouleaux lourds du pays pétrolier
Applications:
Le tour de série comprend toutes les fonctions et performances du tour commun, il est utilisé pour tourner des fils internes et externes (conic).Ainsi, le tour de filetage de tuyaux peut devenir une sorte de tour à usage spécial.
Selon les différents diamètres des pièces, le client peut choisir différentes machines-outils.Nous pouvons fournir les éléments suivants:
Pour les appareils à combustion électrique, les caractéristiques suivantes sont utilisées:
Pour les appareils à combustion électrique, les caractéristiques suivantes sont utilisées:
Pour les appareils à commande numérique, les caractéristiques suivantes sont utilisées:
Pour les appareils à commande numérique, les caractéristiques suivantes doivent être respectées:
Le Q-520 (520 mm).
Perspectives principales
Description du produit
Caractéristiques:
- Les tours à pétrole sont utilisés pour tourner les fils de tuyaux, à l'intérieur et à l'extérieur.
- Ils peuvent être utilisés pour fabriquer des cercles externes, des trous et des surfaces de bout d'arbre ou de disque comme machines-outils générales.
- Tête massif avec fuseau de précision fonctionnant dans des roulements à rouleaux coniques, 2 montures à rouleaux de tour à chaque côté
- Un couple élevé à la broche de travail assure des taux élevés de décapage des copeaux lors de l'usinage de pièces de grand diamètre.
- Législature de la machine lourde en fonte de qualité supérieure, avec des guides durcis et en terre.
- Des commandes centrales et pratiques pour les conduites d'alimentation et de fil.
- Un large éventail de fils métriques et de pouces.
- Les engrenages sont durcis et broyés.
- Porteur d'outils à 4 stations.
- Le système de refroidissement est inclus.
Paramètre technique:
Le numéro de série est le numéro de série de l'appareil.
| Spécification | Unité | Le Q-130 | Le Q-200 | Le Q-225 | Le Q-240 | |
| Capacité | Passez-vous sur le lit. | mm | Φ630/Φ800 | Φ630/Φ800 | Φ630/Φ800 | Φ800 |
| Faites glisser la carte. | mm | Le numéro de série | Le numéro de série | Le numéro de série | Φ480 | |
| Distance entre les centres | mm | 1500 ou 3000 | 1500 ou 3000 | 1500 ou 3000 | 1500 ou 3000 | |
| Plage de filtrage des tuyaux | mm | Φ30 à 126 | Φ50 à 193 | Φ50 à 220 | Φ60 à 230 | |
| Largeur du lit | mm | 550 | 550 | 550 | 705 | |
| Voyage par axe X | mm | 320 | 320 | 320 | 320 | |
| Voyage par axe Z | mm | Pour les produits de la catégorie 1 | Pour les produits de la catégorie 1 | Pour les produits de la catégorie 1 | Pour les produits de la catégorie 1 | |
| Capacité de charge maximale | en kg | 3000 | 3000 | 3000 | 3000 | |
| Le moulin à rouleaux | Parcours de fente | mm | Φ130 | Φ200 | Φ225 | Φ240 |
| Étapes de vitesse de la broche | étapes | Je ne sais pas.9 | Je ne sais pas si c'est le cas.6 | Je ne sais pas si c'est le cas.6 | 12 | |
| Vitesse du fuseau | Rpm | 12-642/19-800 | 24-300/38-384 | 24-300/38-384 | 20 à 460 | |
| Taille de la broche | mm | Φ400 | Φ520 | Φ520 | Φ630 | |
| Type de chuck | - | Manuel à 3 mâchoires | Manuel à 4 mâchoires | Manuel à 4 mâchoires | électrique à 4 mâchoires | |
| Tourelle | Type de tourelle | - | 4 stations manuelles | 4 stations manuelles | 4 stations manuelles | 4 stations manuelles |
| Taille de la tige de l'outil | mm | 32x32 | 32x32 | 32x32 | 32x32 | |
| Voyage de la tourelle | mm | 200 | 200 | 200 | 200 | |
| Alimentation pour animaux | Type d'alimentation/gamme sur l'axe X | mm/r | 22/0.02 à 0.45 | 22/0.02 à 0.45 | 22/0.02 à 0.45 | 22/0.02 à 0.45 |
| Alimentation rapide dans l'axe X | mm/min | 2300 | 2300 | 2300 | 2300 | |
| Types d'aliments pour l'axe Z/gamme | mm/r | Le Parlement européen33 | Le Parlement européen33 | Le Parlement européen33 | Le Parlement européen33 | |
| Alimentation rapide par axe Z | mm/min | 4000 | 4000 | 4000 | 4000 | |
| Le fil Coupe | Numéro de fil métrique et de gamme | mm | 52/1 à 224. | 24/1 à 14 | 24/1 à 14 | 1 à 15 |
| Nombre de fils et de gammes de pouces | Je ne sais pas. | - Je vous en prie. | - Je vous en prie. | - Je vous en prie. | 1 à 14 | |
| Numéro de fil et de gamme du module | mm | - | - | - | 0.5 à 7.5 | |
| Nombre de fils DP et gamme | Je ne sais pas. | - | - | - | 2 à 28 | |
| Le stock de queue | Diamètre de la plume de la queue | mm | Φ100 | Φ100 | Φ100 | Φ100 |
| Plumes coniques de la queue | - | MT5# | MT5# | MT5# | MT5# | |
| Voyage par plumes de queue | mm | 250 | 250 | 250 | 250 | |
| Le pouvoir | Puissance du moteur principal | kW | 7.5 | 7.5 | 7.5 | 18.5 |
| Puissance du moteur rapide | kW | 0.3 | 0.3 | 0.3 | 1.1 | |
| Puissance du moteur du liquide de refroidissement | kW | 0.125 | 0.125 | 0.125 | 0.125 | |
| Autres | Dimensions de la machine | mm | 3657/5157 x1360x1480 | 3657/5157 x1360x1555 | 3657/5157 x1360x1555 | 4190/5690 x2000x1520 |
| Poids de la machine | en kg | 3800/4600 | 4200/5050 | 4300/5150 | 8500/9500 | |
Q-280 Q-330 Q-390 Q-440 Q-520
| Spécification | Unité | Le Q-280 | Le Q-330 | Le Q-390 | Q-440 | Q-520 | |
| Capacité | Passez-vous sur le lit. | mm | Φ1000 | Φ1000 | Φ1000 | Φ1000 | Φ1250 |
| Faites glisser la carte. | mm | Φ610 | Φ610 | Φ610 | Φ610 | Φ810 | |
| Distance entre les centres | mm | 1500 ou 3000 | 1500 ou 3000 | 1500 ou 3000 | 1500 ou 3000 | 1500 ou 3000 | |
| Plage de filtrage des tuyaux | mm | Φ130 à 270 | Φ190 à 320 | Φ190 à 380 | Φ270 à 430 | Φ350 à 510 | |
| Largeur du lit | mm | 755 | 755 | 755 | 755 | 755 | |
| Voyage par axe X | mm | 520 | 520 | 520 | 520 | 520 | |
| Voyage par axe Z | mm | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | 1300/2800 | |
| Capacité de charge maximale | en kg | 5000 | 5000 | 5000 | 5000 | 5000 | |
| Le moulin à rouleaux | Parcours de fente | mm | Φ280 | Φ330 | Φ390 | Φ440 | Φ520 |
| Étapes de vitesse de la broche | étapes | 12 | 9 | 9 | 9 | 9 | |
| Vitesse du fuseau | Rpm | 16 à 380. | 7.5 à 280. | 6 à 205 | 4.9 à 180 | 4.9 à 180 | |
| Taille de la broche | mm | Φ800 | Φ780 | Φ850 | Φ1000 | Φ1000 | |
| Type de chuck | - | Manuel à 4 mâchoires | électrique à 4 mâchoires | électrique à 4 mâchoires | électrique à 4 mâchoires | électrique à 4 mâchoires | |
| Tourelle | Type de tourelle | - | 4 stations manuelles | 4 stations manuelles | 4 stations manuelles | 4 stations manuelles | 4 stations manuelles |
| Taille de la tige de l'outil | mm | 40 x 40 | 40 x 40 | 40 x 40 | 40 x 40 | 40 x 40 | |
| Voyage de la tourelle | mm | 300 | 300 | 300 | 300 | 300 | |
| Alimentation pour animaux | Type d'alimentation/gamme sur l'axe X | mm/r | 64/0.05 à 12.15 | 22/0.02 à 0.45 | 32/0.095 à 1.44 | 22/0.02 à 0.45 | 32/0.095 à 1.44 |
| Alimentation rapide dans l'axe X | mm/min | 1870 | 1870 | 1870 | 1870 | 1870 | |
| Types d'aliments pour l'axe Z/gamme | mm/r | 64/0.1-24. Je vous en prie.3 | Le Parlement européen33 | 32/0.095 à 1.4 | Le Parlement européen33 | 32/0.095 à 1.4 | |
| Alimentation rapide par axe Z | mm/min | 3740 | 3740 | 3740 | 3740 | 3740 | |
| Le fil Coupe | Numéro de fil métrique et de gamme | mm | 30/1 à 30 | 23/1 à 15 | 23/1 à 15 | 23/1 à 15 | 23/1 à 15 |
| Nombre de fils et de gammes de pouces | Je ne sais pas. | 27/1 à 28 | 22/2-28 | 22/2-28 | 22/2-28 | 22/2-28 | |
| Numéro de fil et de gamme du module | mm | - | - | - | - | - | |
| Nombre de fils DP et gamme | Je ne sais pas. | - | - | - | - | - | |
| Le stock de queue | Diamètre de la plume de la queue | mm | Φ140 | Φ140 | Φ140 | Φ140 | Φ140 |
| Plumes coniques de la queue | - | MT6# | MT6# | MT6# | MT6# | MT6# | |
| Voyage par plumes de queue | mm | 300 | 300 | 300 | 300 | 300 | |
| Le pouvoir | Puissance du moteur principal | kW | 22 | 22 | 22 | 22 | 22 |
| Puissance du moteur rapide | kW | 1.5 | 1.5 | 1.5 | 1.5 | 1.5 | |
| Puissance du moteur du liquide de refroidissement | kW | 0.125 | 0.125 | 0.125 | 0.125 | 0.125 | |
| Autres | Dimensions de la machine | mm | 5000/6500 x2100 x1600 | 5000/6500 x2100x1630 | 5000/6500 x2100x1680 | 5000/6500 x2100x1680 | 5000/6500 x2100 x1700 |
| Poids de la machine | en kg | Résultats de l'enquête | 11500/13000 | 12800/14300 | 13000/14500 | 15000/16500 | |
Configuration standard:
- 3/4 - écoulement de la mâchoire, 2 séries
- Dispositif de tournage conique, 1 jeu
- Support extérieur à bord, 1 pièce
- Résistance à la traction manuelle
- Garde de poste à l'aide de broches et d'outils
- Système de refroidissement, lumière halogène
- Outil d'entretien et boîte à outils
- Manuel d'utilisation en anglais
Images détaillées

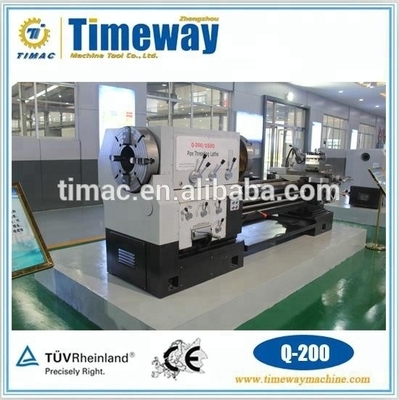

Q-130 et Q-200:

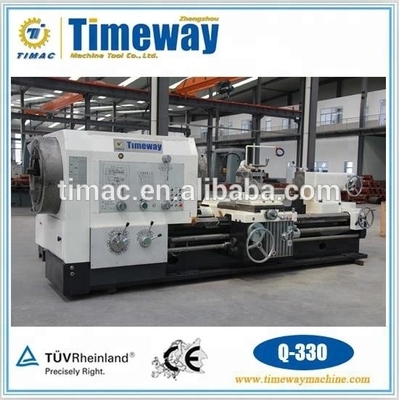

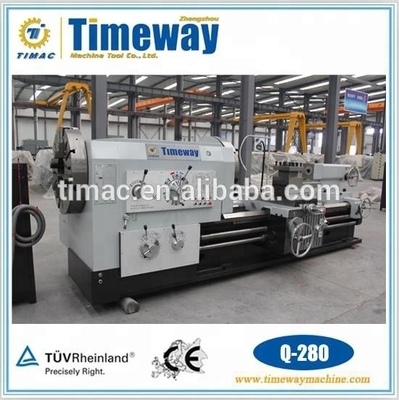

Q-280 et Q-330:

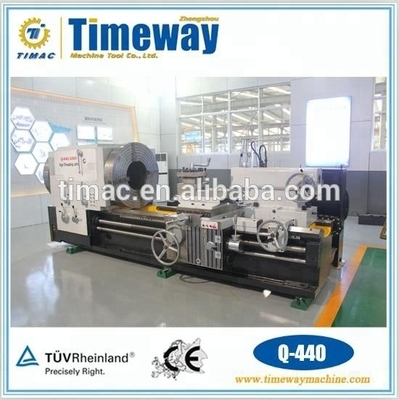

Q-440 et Q-520:
