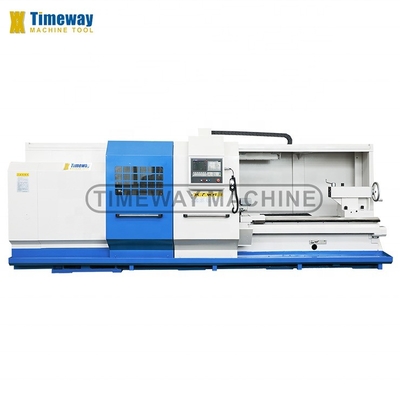

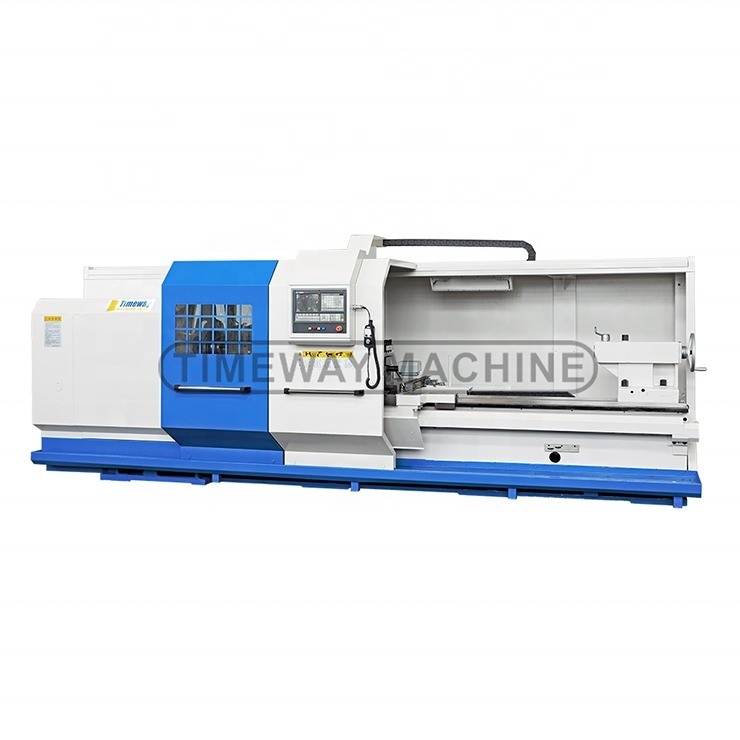

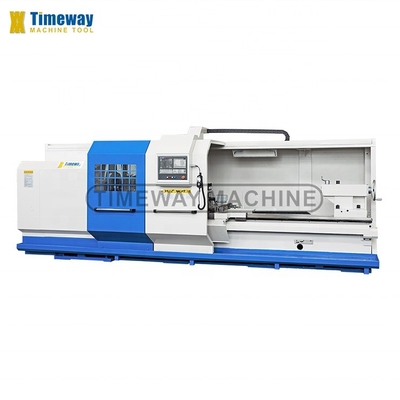

8000mm Max. longueur de la pièce à usiner tour CNC pour le type de puissance de conception automatique et parfaite
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Un AK800 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $110,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 8000 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Largeur du lit (mm): | 500 mm | Puissance du moteur à broche ((kW): | 15 |
| Nombre de broches: | Unique | Nombre d'axes: | 2 |
| Voyage (axe X): | 420 millimètres | Voyage (axe Z) (mm): | 500 mm |
| Dimension ((L*W*H): | Le code de référence est le code de référence. | Voltage: | Pour les appareils à commande numérique |
| Système de commande CNC: | Le FANUC | Les postes d'outillage: | 4 |
| Poids (kg): | 9750 | Garantie: | 1 année |
| Points clés de vente: | Automatique | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Max.Swing au-dessus de lit: | 800 | Max... tourne sur le glissement croisé: | 480 |
| Distance entre les centres: | Le montant de l'aide est fixé à l'ordre de 1000/1500/2000/3000/4000/5000/6000/8000/- | Longueur de Max.Turning: | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de l'accord. |
| Largeur de lit: | 600 | Capacité de chargement: | 3000 |
| Nez d'axe: | C11 ((C15 facultatif) | Trou d'axe: | 100 (140 au choix) |
| Taper à fuseau: | Le métrique 120 (métrique 150 est facultative) | Hauteur du centre: | 400 mm |
| Condition: | Nouveau | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 |
| Marque de Toolpost: | Je suis Pragati. | Industrie concernée: | Salles de réparation de machines, usine de fabrication |
| Emplacement de la salle d'exposition: | Égypte, Turquie, Italie, Brésil, Pérou, Indonésie, Mexique, Russie, Argentine | Type de commercialisation: | Produit ordinaire |
| Composants de base: | Incidence, PLC | Max. Longueur tournée (mm): | 7850 |
| Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion | Port: | Port de Chine |
Description de produit
Description des produits
Caractéristiques:
- Cette sérieLe tour CNC adopte la fonte de fer standard (HT300) une coulée de moulage, après le deuxième traitement de vieillissement, il a la caractéristique de stable.performances; largeur de la voie de guidage (600 mm), bonne rigidité, capacité anti-vibration;Traités par durcissement à moyenne fréquence (dureté supérieure à SHAW 68) et usinés par la meuleuse à guidage importéeLe lit (de 1000 mm à 5000 mm) est de type une pièce, 6000 mm et au-dessus du lit est deux pièces butted.
-Cette série de machines a deux types de fuseau, l'un est de Φ100mm, l'autre est de Φ140mm.SKF et autres roulements importés. diamètre de forage de Φ140 mm pour répondre au traitement de pièces de barres ou de tubes plus grandes.
- échange hydraulique automatique à 4 changements contrôlé par code M, changement de vitesse automatique sans pas contrôlé par sélection de code S; changement de vitesse manuel à 4 pas contrôlé manuellement,changement de vitesse automatique sans pas contrôlé par la sélection du code S; 18 pas manuels de changement de vitesse à commande manuelle.
- La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseau.la tête est lubrifiée par un cycle de bain d'huile. L'extrémité avant de l'arbre principal adopte une structure à trois supports d'un roulement à billes angulaire à contact bidirectionnel. Améliorer la précision et augmenter la rigidité.Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.

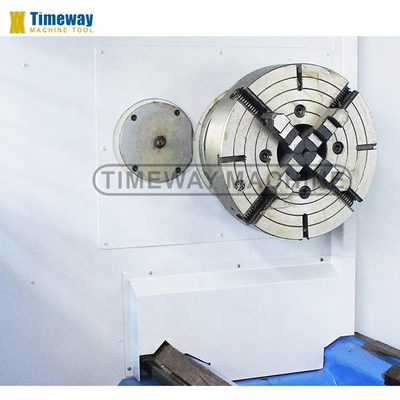

- Le moteur principal est un moteur à haute fréquence de 15 kW de puissance; équipé d'un mandrin manuel à trois mâchoires autocentré standard F400, selon les exigences des utilisateurs finaux, manuel de taille différente,Les roues pneumatiques et hydrauliques à trois mâchoires et à quatre mâchoires peuvent être choisies.

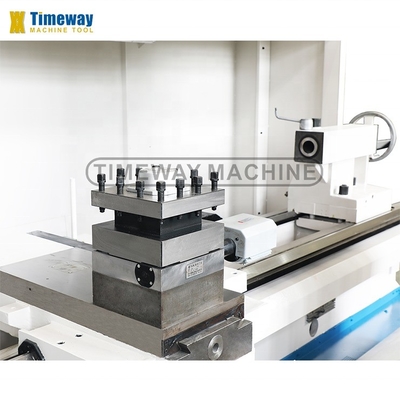

-Tous les tours sont équipés d'une tourelle électrique, de levage libre, de changement d'outil rapide et facile, il y a station verticale 4 et 6, station horizontale 6 et autre tourelle électrique au choix.
- Avant la livraison, tous les tours seront testés par un détecteur laser britannique RENISHAW pour la détection et la compensation de la précision dynamique,donc le tour a une haute précision de positionnement et la répétition de la précision de positionnement.
- le système CNC utilise le système de contrôle de servo à courant alternatif de renommée internationale FANUC, SIEMENS ou China GSK.équipé d'un bouton de sécurité d'arrêt d'urgence, lorsque la machine a soudainement rencontré une panne de courant soudaine ou d'autres défaillances, en raison de la conception spéciale du circuit de commande, il peut être d'autoprotection pour assurer que le

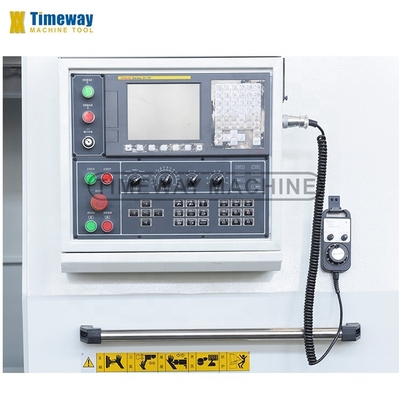

Le panneau de commande est à environ 1500 mm du sol, très modéré, ergonomique, agréable et facile à utiliser et à comprendre le fonctionnement de la machine.
-Cette série de tour est largement utilisée, fonctionnement flexible, adapté pour le traitement de toutes sortes de formes complexes d'arbre, ensembles, pièces de disque, tels que le tournage de surface cylindrique interne et externe,surface conique, surface circulaire, face d'extrémité, rainures, carénage, filetage,
- spécialement pour le traitement multi-espèces, de petits lots de tours, adaptabilité du processus, efficacité de traitement élevée, faible taux de ferraille, bonne consistance du produit, programmation facile, fonctionnement simple,réduire les exigences techniques des travailleurs, il est le moyen idéal de traitement mécanique
- Cette sérieLe tour CNC adopte la fonte de fer standard (HT300) une coulée de moulage, après le deuxième traitement de vieillissement, il a la caractéristique de stable.performances; largeur de la voie de guidage (600 mm), bonne rigidité, capacité anti-vibration;Traités par durcissement à moyenne fréquence (dureté supérieure à SHAW 68) et usinés par la meuleuse à guidage importéeLe lit (de 1000 mm à 5000 mm) est de type une pièce, 6000 mm et au-dessus du lit est deux pièces butted.
-Cette série de machines a deux types de fuseau, l'un est de Φ100mm, l'autre est de Φ140mm.SKF et autres roulements importés. diamètre de forage de Φ140 mm pour répondre au traitement de pièces de barres ou de tubes plus grandes.
- échange hydraulique automatique à 4 changements contrôlé par code M, changement de vitesse automatique sans pas contrôlé par sélection de code S; changement de vitesse manuel à 4 pas contrôlé manuellement,changement de vitesse automatique sans pas contrôlé par la sélection du code S; 18 pas manuels de changement de vitesse à commande manuelle.
- La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseau.la tête est lubrifiée par un cycle de bain d'huile. L'extrémité avant de l'arbre principal adopte une structure à trois supports d'un roulement à billes angulaire à contact bidirectionnel. Améliorer la précision et augmenter la rigidité.Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.
- Le moteur principal est un moteur à haute fréquence de 15 kW de puissance; équipé d'un mandrin manuel à trois mâchoires autocentré standard F400, selon les exigences des utilisateurs finaux, manuel de taille différente,Les roues pneumatiques et hydrauliques à trois mâchoires et à quatre mâchoires peuvent être choisies.
-Tous les tours sont équipés d'une tourelle électrique, de levage libre, de changement d'outil rapide et facile, il y a station verticale 4 et 6, station horizontale 6 et autre tourelle électrique au choix.
- Avant la livraison, tous les tours seront testés par un détecteur laser britannique RENISHAW pour la détection et la compensation de la précision dynamique,donc le tour a une haute précision de positionnement et la répétition de la précision de positionnement.
- le système CNC utilise le système de contrôle de servo à courant alternatif de renommée internationale FANUC, SIEMENS ou China GSK.équipé d'un bouton de sécurité d'arrêt d'urgence, lorsque la machine a soudainement rencontré une panne de courant soudaine ou d'autres défaillances, en raison de la conception spéciale du circuit de commande, il peut être d'autoprotection pour assurer que le
Le panneau de commande est à environ 1500 mm du sol, très modéré, ergonomique, agréable et facile à utiliser et à comprendre le fonctionnement de la machine.
-Cette série de tour est largement utilisée, fonctionnement flexible, adapté pour le traitement de toutes sortes de formes complexes d'arbre, ensembles, pièces de disque, tels que le tournage de surface cylindrique interne et externe,surface conique, surface circulaire, face d'extrémité, rainures, carénage, filetage,
- spécialement pour le traitement multi-espèces, de petits lots de tours, adaptabilité du processus, efficacité de traitement élevée, faible taux de ferraille, bonne consistance du produit, programmation facile, fonctionnement simple,réduire les exigences techniques des travailleurs, il est le moyen idéal de traitement mécanique
Les spécifications | Unité | Un AK-800 |
Max, tourne-toi sur le lit. | mm | 800 |
Max... tourne sur le glissement croisé | mm | 480 |
Distance entre les centres | mm | Le montant de l'aide est fixé à l'ordre de 1000/1500/2000/3000/4000/5000/6000/8000/- |
Durée maximale de rotation | mm | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de l'accord. |
Largeur du lit | mm | 600 |
Capacité de chargement | en kg | 3000 |
Nose à broche | mm | C11 ((C15 facultatif) |
Parcours à fente | mm | 100 (140 au choix) |
Tone de la broche | Le métrique 120 (métrique 150 est facultative) | |
Vitesse de la broche (étapes manuelles) | Rpm | 6 à 750 |
Vitesse de la broche (manuelle 4 étapes sans pas) | Rpm | 8 à 800 |
Vitesse de la broche (hydraulique 4 étapes, sans étape) | Rpm | 8 à 800 |
Hauteur du centre | mm | 400 |
Taille de la broche | mm | 400 |
Unité d'alimentation minimale de l'axe X/Z | mm | 0- Je ne sais pas.001 |
Vitesse d'alimentation rapide dans l'axe X/Z | mm/min | 4000/5000 |
Voyage croisé (X) | mm | 420 |
Type de poteau d'outil | V4 (V6/H6/H8 en option) | |
Temps de changement d'outil | S | 2.4 |
Précision de positionnement de la tourelle | mm | 0.008 |
Taille de la section d'outil | mm | 40 x 40 |
Diamètre de la plume de la queue | mm | 100 |
Voyage par plumes de queue | mm | 250 |
Plumes coniques de la queue | MT6 (MT5 facultatif) | |
Précision de travail | IT6 | |
Roughness de la surface | Je vous en prie. | Je suis Ra1.6 |
Puissance du moteur principal | kW | 15 |
Poids de la machine | en kg | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de l'accord. |
Longueur de la machine | mm | Le montant de la taxe de séjour est fixé au montant de la taxe de séjour. |
Largeur de la machine | mm | 2219 |
Hauteur de la machine | mm | 1830 |
Accès à l'appareil | Accès à l'électricité: |
Système CNC FANUC/GSK/SIEMENS Un coup à trois mâchoires. une puissance de sortie supérieure à 50 W Lampe de travail, système de refroidissement, Garde à demi-fermé, manuel générateur d'impulsions (MPG), Des centres morts, Le pistolet à huile, lampe de pilotage, une pompe de lubrification automatique, à l'aide d'un dispositif de détection de l'eau, Outils et boîte à outils, Coude et boulons de nivellement, Manuel d'utilisation (anglais). | Une fourchette à 4 mâchoires, Reposez-vous régulièrement. Suivez le repos, une puissance de sortie de l'air supérieure ou égale à: Une chuck pneumatique, à haute résistance à la combustion un poste d'outillage de 6 stations, Les centres en direct, climatiseur, Un convoyeur à copeaux, À pleine défense. |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
