3000 mm Max. longueur de la pièce à usiner Pays huile fuseau creux Tour CNC avec fuseau de 130 mm
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Certification: | ISO9001:2008; CE |
| Numéro de modèle: | Je ne sais pas. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $110,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 100 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 3000 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Max. Weight de l'objet (kilogrammes): | 1500 | Largeur du lit (mm): | 550 mm |
| Puissance du moteur à broche ((kW): | 7.5 | Nombre de broches: | Unique |
| Nombre d'axes: | 2 | Voyage (axe X): | 320 millimètres |
| Voyage (axe Z) (mm): | 380 millimètres | Dimension ((L*W*H): | 3227 x 1800 x 1850 mm |
| Voltage: | Selon la demande du client | Les postes d'outillage: | 4 |
| Poids (kg): | 3900 | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Type de machine: | Tuyau de commande numérique par ordinateur filetant le tour | Diamètre maximal du tuyau: | 120 mm |
| Trou d'axe: | 130 mm | Largeur de lit: | 550 mm |
| Max. Poids de la pièce à usiner: | 1 500 kg | Vitesse de la broche: | Le système de freinage doit être équipé d'un dispositif de freinage. |
| Système de contrôle: | Système CNC FANUC | Longueur maximale de la pièce: | 3000 |
| Période de garantie: | 1 année | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 130 | Industrie concernée: | Fabricants de matériaux de construction, réparateurs de machines, usines de fabrication, travaux de |
| Emplacement de la salle d'exposition: | Turquie, Allemagne, Brésil, Pérou, Russie, Thaïlande, Algérie, Malaisie, Australie | Type de commercialisation: | Autres |
| Composants de base: | Rameaux, moteur, engrenages, autres, boîtes de vitesses | Max. Longueur tournée (mm): | 2580 |
| Velocité maximale de la broche (rpm): | 450 r.p.m | Port: | Port de Chine |
Description de produit
"Fusible de 130 mm" Fusible creux à l'huile du tour CNC
Le QK-120A, le QK-190A, le QK-260A, le QK-350A, le QK-460A.
Perspectives principales
Description du produit
Applications:
Nous, la machine du temps vendue6", 8", 10", 14", 18" Je suis désolé. les tours CNC à fuseau creux destinés à effectuer toutes les tailles de fils utilisés dans l'industrie pétrolière et gazière;hauteur du centre385 mm, 500 mm, 550 mm, 650 mm. Je ne peux pas le faire.;distance entre les centres de750 mmjusqu'à5 000 mm;Un rouleau à trois mâchoires autocentré ou un rouleau à quatre mâchoires indépendant des deux côtés de la boîte de vitesses.Toutes les machines sont conformes aux normes CE.
Caractéristiques:
- Cette machine a été conçue pour être utilisée dans des applications exigeantes de l'industrie pétrolière et intègre des décennies d'expérience.
- Massive tête de roulement avec fuseau mian fonctionnant dans des roulements à rouleaux coniques, et deux montures de tournevis.
- Le grand lit de la machine est doté de grandes voies de guidage durcies et en terre et d'une rigidité élevée.
- Des entraînements à couple élevé et des vis à billes préchargées sur tous les axes.
- Les engrenages automatiques à quatre pas avec des vitesses variables à l'infini.
- engrenages durcis et à la terre pour une transmission efficace de la puissance.
- Porteur d'outil à 4 stations pour travaux lourds avec fonction de changement automatique d'outil.
- Y compris le système de refroidissement à haute performance et l'unité centrale de lubrification.
- Technologie de commande dotée d'une fiabilité primée et de nombreuses années d'expérience - système CNC FANUC ou SIEMENS.
- La roue électronique sur le panneau de commande pour l'opération manuelle assure une installation facile et rapide de nouvelles pièces de travail
Paramètre technique:
| Spécification | Unité | Le QK-120A | Le numéro de série QK-190 | Le numéro de série QK-260 | Le QK-350A | Pour les appareils de surveillance | |
| Capacité | Hauteur du centre | 385 | 500 | 550 | 650 | ||
| Passez-vous sur le lit. | mm | 630 | 1000 | 1100 | 1250 | ||
| Faire basculer la voiture | mm | 480 | 630 | 730 | 900 | ||
| Diamètre extérieur des tuyaux Je ne sais pas. | mm | 120 | 190 | 70 à 260 | 114-340 | 300 à 460 | |
| Longueur maximale de la pièce | mm | Le montant de l'aide est calculé en fonction des coûts. | Le montant de l'indemnité est calculé à partir du montant de la taxe. | 3000 | |||
| Longueur maximale de virage | mm | Le montant de l'aide est fixé à la valeur de l'aide. | Le montant de l'aide est fixé à la valeur de l'aide. | 2800 | |||
| Durabilité du guidage | mm | 550 | 755 | 1100 | |||
| Le moulin à rouleaux | Dépouillement | mm | 130 | 200 | 275 | 355 | 465 |
| Nose à broche | C11 | A2 à 15 | A2-28 | ||||
| Les têtes de bétail | Pas de vitesse de la broche ((Moteur asynchrone à trois phases) | manuel 3 étapes, automatique 6 étapes 16 vitesses | Manuel 2 étapes, automatique 4 étapes 8 vitesses | --- | --- | --- | |
| Pas de vitesse de la broche (moteur à fréquence variable) | --- | --- | Automatique 4 étapes de vitesse, changement de vitesse sans étape. | ||||
| Plage de vitesse de la broche ((Moteur asynchrone à trois phases) | 25 à 800 | 90 à 450 | --- | --- | --- | ||
| Plage de vitesse de la broche ((moteur à fréquence variable) | --- | --- | 6 à 400 | 5 à 320 | 5 à 200 | ||
| puissance du moteur principal (moteur asynchrone à trois phases) | kW | 7.5 | --- | --- | --- | ||
| Puissance du moteur principal (moteur à fréquence variable) | 18.5 | Le 28/38 | |||||
| Type de chuck (chuck manuel) | manuel 3 mâchoire 380 | manuel 3 mâchoire 500 | manuel 4 mâchoire 630 | manuel 4 mâchoire 800 | manuel 4 mâchoire 630 | ||
| Alimentation pour animaux | L'augmentation minimale de l'alimentation de l'axe X/Z | mm | 0- Je ne sais pas.001 | ||||
| Vitesses rapides de l'axe X/Z | mm/min | 3000/6000 | |||||
| Maximum de déplacement de l'axe x | mm | 320 | 630 | 800 | |||
| Voiture | Position de travail de l'outil | Position verticale de 4 à 240 | Position verticale 4-300 | ||||
| Temps d'indexation | s | 2.5 | 4 | ||||
| Indexation de la répétition | mm | 0.008 | 0.01 | ||||
| Section de la tige de l'outil | mm | 32 | 40 | ||||
| Le stock de queue | Diamètre de la plume de la queue | mm | 100 | 160 | |||
| Voyage de la plume de queue | mm | 250 | 300 | ||||
| Pneumatique à base de plumes de cheval | Morse 5 | Morse 6 | |||||
Configurations standard:
- Système CNC SIEMENS
- Autres outils électriques à 4 stations
- Résistance électrique
- Détecteur manuel à 4 mâchoires
- Système de lubrification central
- Lumière de travail
- Système de refroidissement
- Couvercle semi-fermé
- Cabine électrique avec climatiseur
- Boîte à outils et outils
- Manuel de programmation
- Manuel d'utilisation
Configurations facultatives:
- Système CNC FANUC/FAGOR
- Chauffure hydraulique
- Autres appareils à commande automatique
- Sixième et huitième stations
- Le centre en direct
- Accessoires spéciaux

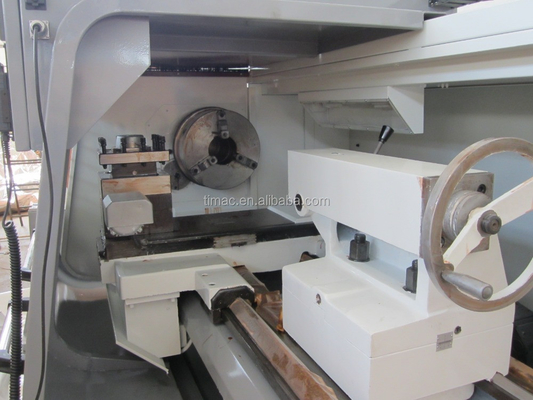

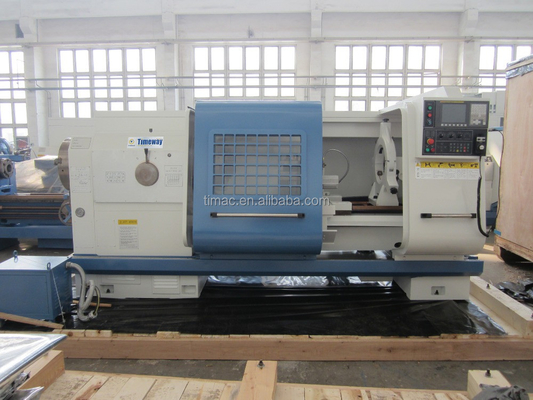

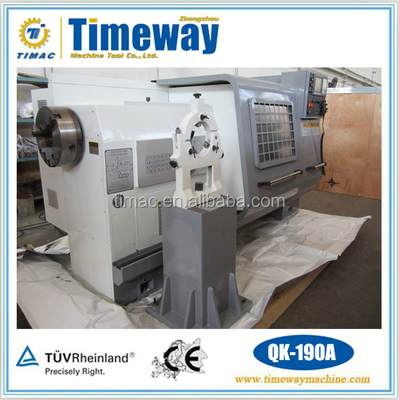

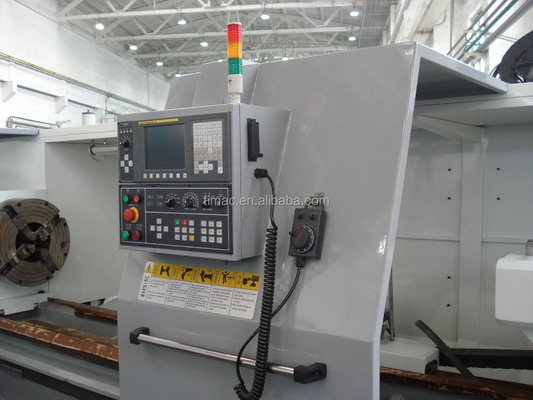

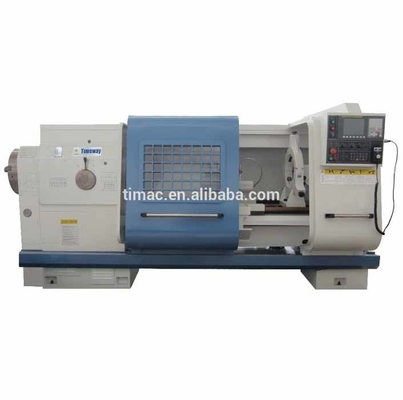

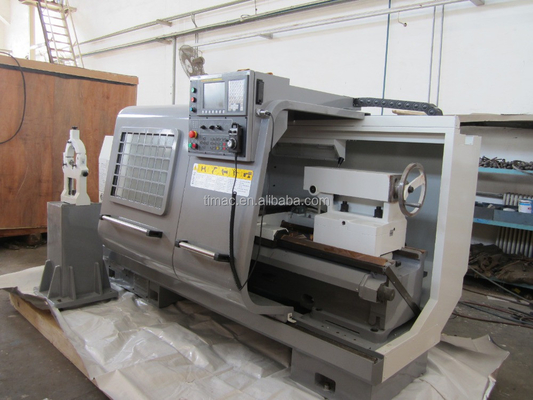

Images détaillées
Pour une machine plus réelle, veuillez consulter les photos suivantes:
Les données sont fournies par les autorités compétentes de l'État membre.
Le numéro de série QK-260
Pour les appareils à commande numérique, le numéro de série est le numéro de série.
Ligne de production d'alimentation automatique à barres
