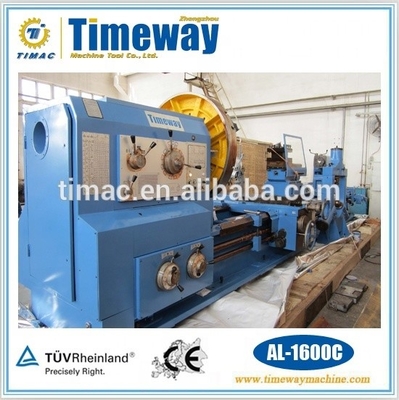

10 tonnes machine de tourne-disque AL-1600C avec compétitif et la tension selon la demande du client
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Timac |
| Certification: | ISO9001, CE |
| Numéro de modèle: | Le numéro de série |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $145,560.00/sets 1-1 sets |
| Détails d'emballage: | Casques en bois (fumigés) |
| Capacité d'approvisionnement: | 60 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 18000 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Le type: | Légères |
| Puissance du moteur à broche ((kW): | 22 | Voltage: | Selon la demande du client |
| Dimension ((L*W*H): | comme modèle | Poids (kg): | 28000 kilogrammes |
| Garantie: | 1 année | Points clés de vente: | Prix compétitif |
| Type de commercialisation: | Nouveau produit 2020 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| CNC ou non: | Normalement | Grade automatique: | Le manuel |
| Service après-vente fourni: | Assistance en ligne | Le tour: | Des machines-outils |
| Max. Swing Diameter: | Unité de mesure | Le poids: | 14500 kg |
| Le pouvoir: | 22 kW | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 130 | Industrie concernée: | Fabricants de matériaux de construction, réparateurs de machines, usines de fabrication, usines d'al |
| Emplacement de la salle d'exposition: | États-Unis, Italie, Allemagne, Émirats arabes unis, Afrique du Sud, Kazakhstan, Australie | Composants de base: | Incidence, pompe, vitesse, moteur |
| Max. Longueur tournée (mm): | D'une largeur de 7800 mm | Année: | 2022 |
| Port: | Port de Tianjin ou de Shanghai | ||
Description de produit

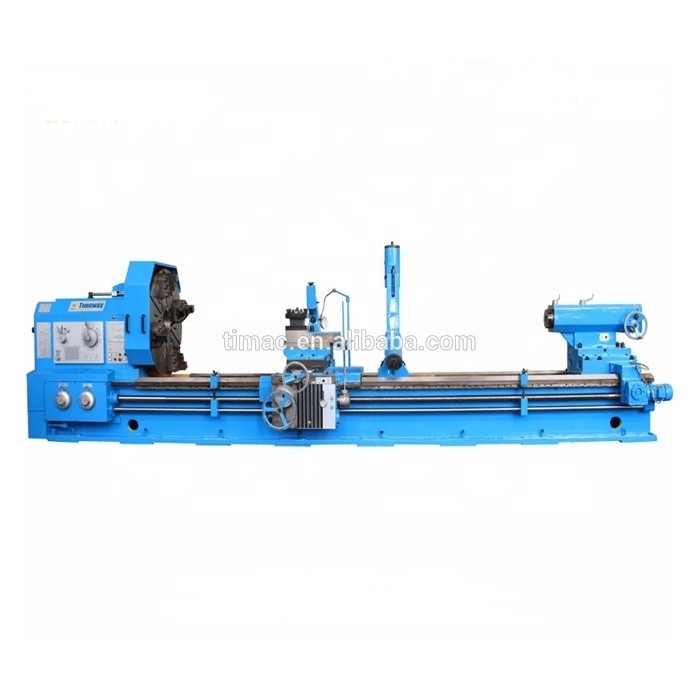

Machines à tourner horizontales pour l'industrie des métaux
Caractéristiques:
Ces tours sont principalement adaptés au tournage de surfaces cylindriques, coniques et autres surfaces d'oscillation internes et externes ainsi que de divers fils métriques, pouces, modules et diamétraux.Ils peuvent également être utilisés pour aborder les rainures d'huile et les voies clés.
1La paroi latérale du lit est construite avec des plaques de côtes doubles, et la forme des côtes internes est de type boîte et de côtes coniques.La précision est stable.Et ces tours peuvent effectuer une forte force de coupe.

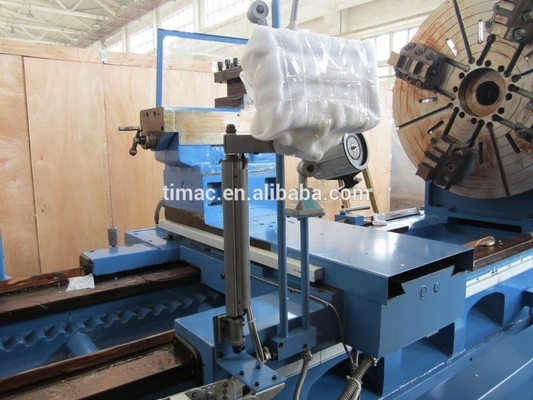

2Sur l'avant-plan, il y a un dispositif, actionné par un seul levier, utilisé pour une traversée rapide du chariot.ou à main, le tout au choix de l'utilisateur.
3La voie de guidage de la selle est collée par des matériaux résistants à l'usure de la ceinture.
4Sur demande de l'utilisateur, nous pouvons équiper le tour avec un mécanisme d'alimentation automatique.

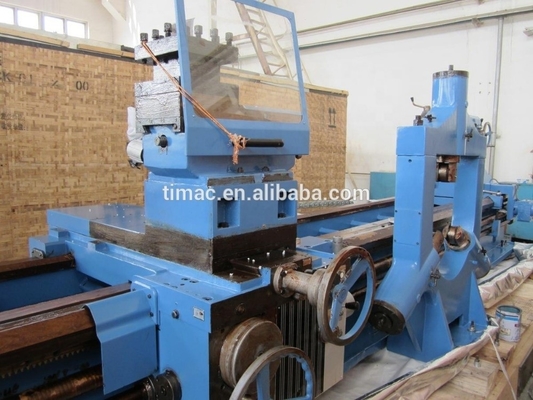

La glissière supérieure peut être utilisée indépendamment pour tourner le cône court.
En combinaison avec l'alimentation longitudinale, il peut également tourner une longue surface conique.
Paramètre:
| Spécification | Unité | Le code de l'établissement | Le numéro de série | Le numéro de série | |
| Capacité | Passez-vous sur le lit. | mm | 1250 | 1400 | 1600 |
| Faire basculer la voiture | mm | 865 | 1010 | 1210 | |
| Longueur maximale de la pièce à usiner | mm | Les produits de base doivent être présentés dans un emballage de qualité supérieure. | |||
| Longueur maximale de rotation | mm | Le montant de l'aide est calculé en fonction de la valeur de l'aide. | |||
| Max. couple de la broche | N.m. | 12590 | |||
| Max. force de coupe | N | 45000 | |||
| Max. force longitudinale | N | 18000 | |||
| Poids maximal de la pièce à usiner | en kg | 10000 | |||
| Le moulin à rouleaux | Dia. de la broche à travers le trou | mm | 130 | ||
| Trou conique de la broche | Mesure 140 | ||||
| Nombre de virages en avant | 21 espèces | ||||
| Nombre de virages en arrière | 12 espèces | ||||
| Plage de vitesses de la broche | R/min | À l' avant:3.15-315, à l'envers:3.5 à 291 | |||
| Mouvement de l'alimentation | Longitude et traverse | 56 espèces | |||
| Plage de mouvement de l'alimentation | mm | Légendaire:0.1-12, transversale:0.05-6, glisser vers le haut:0.025 à 3 | |||
| Nombre de fils métriques | 44 espèces | ||||
| Dimension du fil métrique | mm | 1 à 120 | |||
| Nombre de fils de pouces | 31 espèces | ||||
| Plage de fil de pouce | 2028-1-4 | ||||
| Nombre de fils de module | 45 espèces | ||||
| Portée du fil du module | mm | 0.5 à 60 | |||
| Nombre de fils de dia. | 38 espèces | ||||
| Dimension de dia. fil de hauteur | 1/2 à 56DP | ||||
| Postes d'outils | Taille du bâton d'outil | mm | 45x45 | ||
| Plage de balancement du poteau d'outil | ± 90° | ||||
| Max. déplacement du chariot | mm | Le montant de l'aide est calculé à partir du montant de l'aide. | |||
| Max. déplacement du glissement transversal | mm | 650 | |||
| Max. déplacement de la glissière supérieure | mm | 300 | |||
| Rapide de la barre d'outil | mm/min | Légendaire:3740, transversale:1870, diapositive en haut:935 | |||

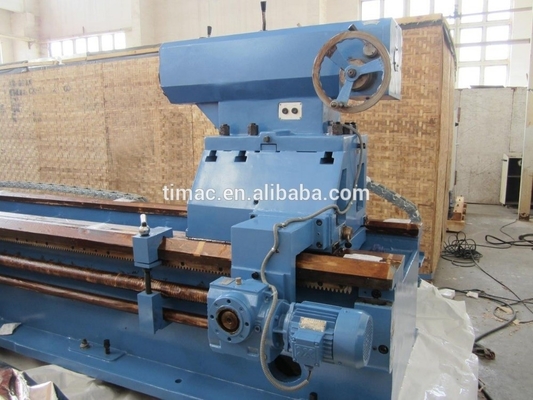

| Le stock de queue | Dia. de plumes de queue | mm | 220 | ||
| Voyage de la plume de queue | mm | 300 | |||
| Des trous coniques de plumes de queue | Morse n°6 | ||||
| Autres | Puissance du moteur principal | kW | 22 | ||
| Vitesse | R/min | 970 | |||
| Puissance du poteau d'outil | kW | 1.5 | |||
| Dimension globale de la machine | Longueur | mm | Le produit doit être présenté dans un emballage de qualité supérieure. | ||
| Largeur | mm | 1995 | |||
| Taille | mm | 2175 | 2325 | 2525 | |
| Poids de la machine ((AL-1250C) | en kg | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. | |||
| Poids de la machine ((AL-1400C) | en kg | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. | |||
| Poids de la machine ((AL-1600C) | en kg | Le montant de l'indemnité est calculé en fonction de la valeur de l'indemnité. | |||
*Série AL-630B (largeur du lit: 550 mm; capacité de chargement: 2 tonnes)
*Série AL-800 (largeur du lit: 600 mm; capacité de chargement: 3 tonnes)
*Série AL-1000B (largeur du lit: 755 mm; capacité de chargement: 6 tonnes)
*Série AL-1250C (largeur du lit: 970 mm; capacité de chargement: 10 tonnes)
Le paquet:Palette en bois et couvercle en plastique (norme)
ou boîtier en contreplaqué (facultatif)
Taille de l'emballage:
Une pièce dans une caisse: 2950*1150*1750MM N.W./G.W.: 1850/2250KG
Contenant chargé: 4 ensembles / 20'GP
