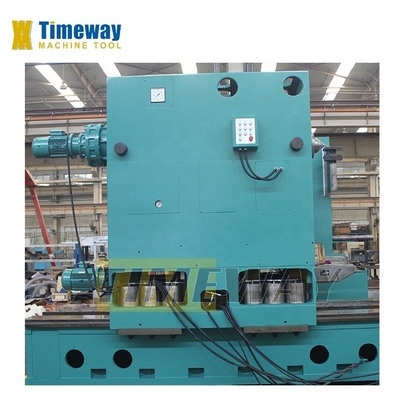

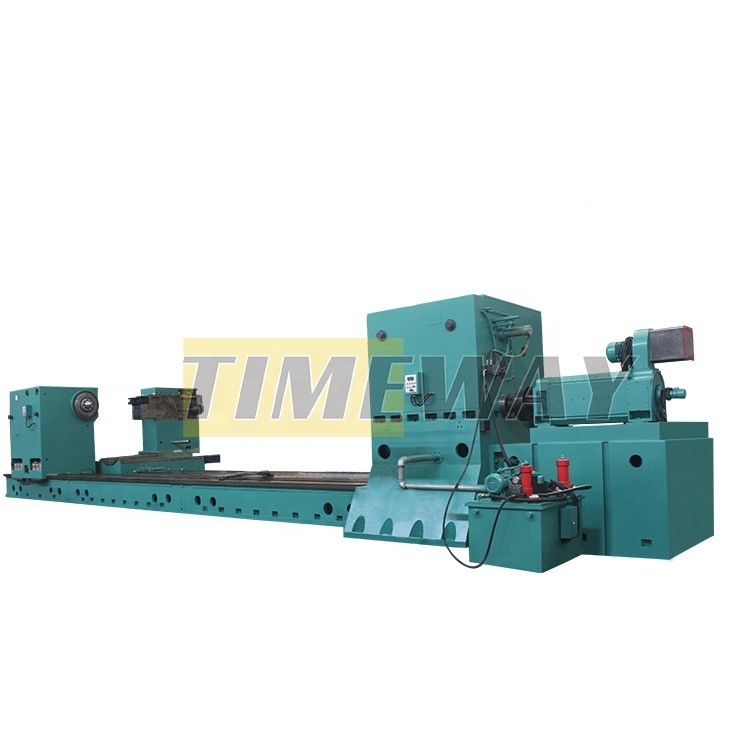

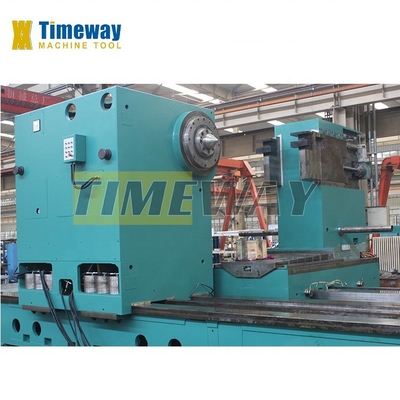

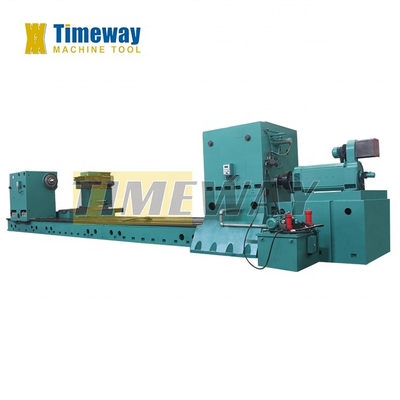

Machines à tourner horizontales à commande numérique
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Un AK-3150H/3 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $500,000.00/sets 1-2 sets |
| Détails d'emballage: | Paquet standard |
| Capacité d'approvisionnement: | 10 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 20000 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Max. Weight de l'objet (kilogrammes): | 80000 | Largeur du lit (mm): | 3100 millimètres |
| Puissance du moteur à broche ((kW): | 143 | Nombre de broches: | Unique |
| Nombre d'axes: | 2 | Voyage (axe X): | 2 000 mm |
| Voyage (axe Z) (mm): | 20000 millimètres | Précision de positionnement (mm): | ± 0.01 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.02 | Dimension ((L*W*H): | Comme client |
| Voltage: | 380 V à 50 Hz | Système de commande CNC: | Le FANUC |
| Les postes d'outillage: | Postes d'outils à usage spécial | Poids (kg): | 200000 |
| Garantie: | 1 année | Points clés de vente: | Niveau élevé de sécurité |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Grade automatique: | Automatique |
| CNC ou non: | CNC | Type de machine: | Tracteur à tour CNC horizontal à usine lourde |
| Couleur: | Option personnalisée | Max. tournez sur le poteau d'outil: | Pour les véhicules à moteur |
| Type de lit: | Lit de fission | Max. Poids de la pièce à usiner: | 80T |
| Vitesse de la broche: | 00,4-80 tours par minute | Taille de la broche: | Pour les véhicules à moteur |
| Max. Swing Diameter (millimètres): | 3150 | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 130 | Industrie concernée: | Magasins de matériaux de construction, ateliers de réparation de machines, usines de fabrication, ex |
| Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, Mexique, Australie | Type de commercialisation: | Produit ordinaire |
| Composants de base: | Ressorts, moteur, pompe, engrenage, PLC, récipient sous pression, boîte de vitesses, système CNC | Max. Longueur tournée (mm): | 20000 |
| Velocité maximale de la broche (rpm): | 80 tours par heure | Port: | Port de Chine |
Description de produit
Description des produits
Caractéristiques:

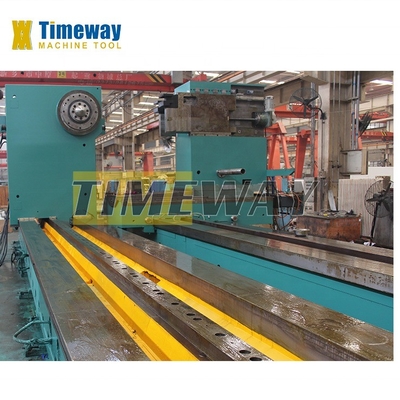

1Cette série de machines est un tour horizontal CNC lourd adapté à l'usinage brut et à l'usinage fini de pièces de travail en métaux ferreux et non ferreux avec du carbure,outils en céramique et autres outils de face, tournage cylindrique externe, coupe conique et forme courbe.2Le lit de la machine est équipé de guides de lit de fission et de guides d'induction durcis pour garantir une grande précision, une grande capacité de charge et une longue durée de vie.

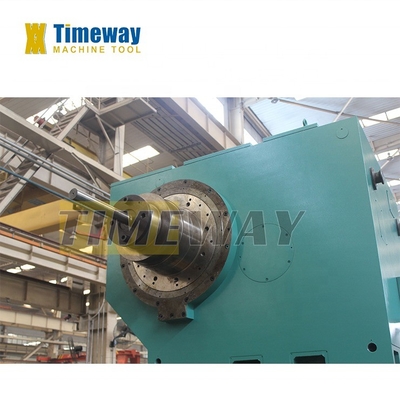

3. Le moteur principal de la broche est un moteur à onduleur en courant continu avec un changement hydraulique en trois étapes qui apporte une large plage de changement de vitesse de 1:200La structure de la tête de changement en deux étapes est connectée directement au fuseau.roulements à rouleaux cylindriques à double rangée réglables en contre-réaction radiale à distance optimale, en tenant compte de la distance de support et du diamètre du roulement pour obtenir la meilleure précision et rigidité.
4Le mouvement des axes X et Z est contrôlé par des servo moteurs CA.L'axe X adopte une vis à bille de haute précision importée et l'axe Z adopte une structure de support de vers sans contre-réaction de haute précision importée pour garantir la plus haute précision d'alimentation et une traverse rapide.
5. Différents types de repose-pieds stables, support de rouleaux, raccords de meulage et de fraisage sont disponibles en option selon le choix du client.
Les spécifications | Unités | Un AK-3150H/3 | Un AK-4000H/3 | Un AK-5000H/3 | Un AK-6300H/3 |
Max, tourne-toi sur le lit. | mm | 3150 | 4000 | 5000 | 6300 |
Max. tourner sur le poteau d'outil | mm | 2500 | 3000 | 4000 | 5000 |
Longueur maximale ou pièce à usiner | - Je vous en prie | 5 à 20 | 5 à 20 | 5 à 20 | 5 à 20 |
Poids maximal de la pièce entre les centres | t | 80/100/120/150/200 | Le montant de l'aide est calculé à partir du montant de l'aide. | Le montant de l'aide est calculé à partir du montant de l'aide. | Le montant de l'aide est calculé à partir du montant de l'aide. |
Max. couple de la plaque de face | Nombre d'étoiles | 100 à 250 | 100 à 250 | 100 à 250 | 100 à 250 |
Largeur du lit | mm | Le lit de tour à fission | Le lit de tour à fission | Le lit de tour à fission | Le lit de tour à fission |
Capacité de coupe totale | en kg | Pour les produits à base de plantes | Pour les produits à base de plantes | Pour les produits à base de plantes | Pour les produits à base de plantes |
Dimension de section de la tige de l'outil | mm | 80*80 | 80*80 | 80*80 | 80*80 |
Plage de vitesse de la broche | Rpm | 0.4 à 80 | 0.4 à 80 | 0.2 à 40 | 0.2 à 40 |
Diamètre du tuyau | mm | 2500 | 3200 | 3200 | 3200 |
Plage d'alimentation longitudinale | mm/r | 1 à 2 000 | 1 à 2 000 | 1 à 2 000 | 1 à 2 000 |
Plage d'alimentation croisée | mm/r | 1 à 2 000 | 1 à 2 000 | 1 à 2 000 | 1 à 2 000 |
Vitesse de traversée rapide longitudinale | mm/min | 2000 | 2000 | 2000 | 2000 |
Vitesse de traversée rapide | mm/min | 2000 | 2000 | 2000 | 2000 |
Diamètre de la pochette de la queue | mm | 630/800/900 | 630/800/900 | 630/800/900 | 630/800/900 |
Puissance du moteur principal | kW | DC 143/160/185 | DC 143/160/185 | DC 143/160/185 | DC 143/160/185 |
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
