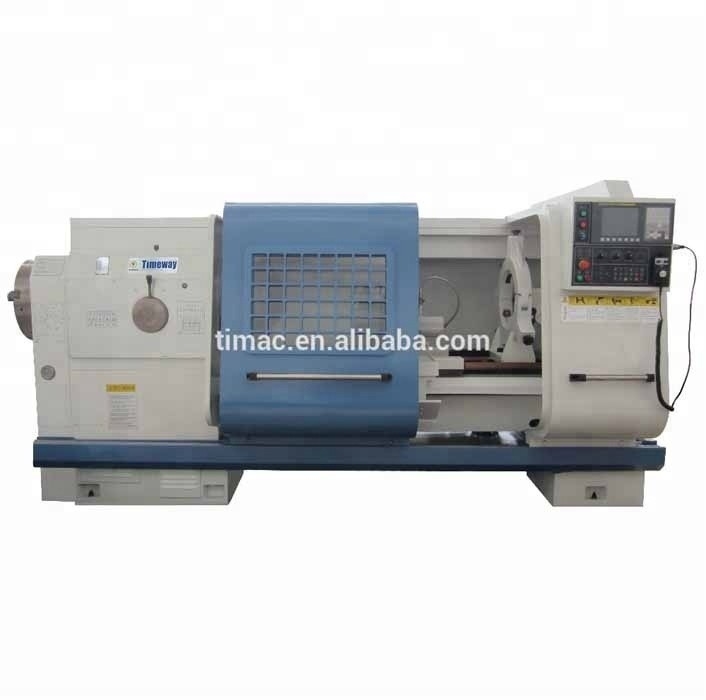

QK-190A CNC Pays de l'huile Le tour à usine lourde Capacité d'usinage et poids de pièce de 1500 kg
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Certification: | ISO, CE |
| Numéro de modèle: | Le numéro de série QK-190 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $40,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 200 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 3000 millimètres |
|---|---|---|---|
| La structure: | Tour oblique de lit | Capacité d'usinage: | Une charge lourde |
| Max. Weight de l'objet (kilogrammes): | 1500 | Largeur du lit (mm): | 550 mm |
| Puissance du moteur à broche ((kW): | 11 | Nombre de broches: | Deux jumeaux |
| Nombre d'axes: | 3 | Voyage (axe X): | 630 MILLIMÈTRES |
| Voyage (axe Z) (mm): | 300 mm | Précision de positionnement (mm): | 0,02 millimètres |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | 0.01 | Dimension ((L*W*H): | 3677 x 1800 x 1850 mm |
| Voltage: | Selon la demande du client | Système de commande CNC: | Le FANUC |
| Les postes d'outillage: | 12 | Poids (kg): | 3000 |
| Garantie: | 1 année | Points clés de vente: | Automatique |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | CNC |
| Type de machine: | Le tour CNC pour pays pétrolier | Diamètre maximal du tuyau: | 190 mm |
| Largeur de lit: | 550 mm | Max. Poids de la pièce à usiner: | 1 500 kg |
| Trou d'axe: | 200 mm | Vitesse de la broche: | Le système de freinage doit être équipé d'un dispositif de freinage. |
| Système de contrôle: | Système CNC FANUC ou SIEMENS | Max. Swing Diameter (millimètres): | 770 |
| Condition: | Nouveau | Industrie concernée: | Salles de réparation de machines, usine de fabrication, usine d'aliments et de boissons, ouvrages de |
| Emplacement de la salle d'exposition: | États-Unis, Italie, Allemagne, Brésil, Indonésie, Inde, Émirats arabes unis, Afrique du Sud, Ouzbéki | Type de commercialisation: | Produit ordinaire |
| Composants de base: | Ressorts, moteurs, pompes et engrenages | Max. Longueur tournée (mm): | 2850 |
| Année: | 2022 | Velocité maximale de la broche (rpm): | 450 r.p.m |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 200 | Port: | Le port de Chine. |
Description de produit
Le tour CNC pour pays pétrolier
Le QK-120A, le QK-190A, le QK-260A, le QK-350A, le QK-460A.
Perspectives principales
Description du produit
Caractéristiques:
- Cette machine a été conçue pour être utilisée dans des applications exigeantes de l'industrie pétrolière et intègre des décennies d'expérience.
- Massive tête de roulement avec fuseau mian fonctionnant dans des roulements à rouleaux coniques, et deux montures de tournevis.
- Le grand lit de la machine est doté de grandes voies de guidage durcies et en terre et d'une rigidité élevée.
- Des entraînements à couple élevé et des vis à billes préchargées sur tous les axes.
- Les engrenages automatiques à quatre pas avec des vitesses variables à l'infini.
- engrenages durcis et à la terre pour une transmission efficace de la puissance.
- Porteur d'outil à 4 stations pour travaux lourds avec fonction de changement automatique d'outil.
- Y compris le système de refroidissement à haute performance et l'unité centrale de lubrification.
- Technologie de commande dotée d'une fiabilité primée et de nombreuses années d'expérience - système CNC FANUC ou SIEMENS.
- Une roue électronique sur le panneau de commande pour le fonctionnement manuel assure une installation facile et rapide de nouvelles pièces et outils.
Paramètre technique:
| Spécification | Unité | Le QK-120A | Le numéro de série QK-190 | Le numéro de série QK-260 | Le QK-350A | Pour les appareils de surveillance |
| Passez-vous sur le lit. | mm | 770 | 1000 | 1100 | 1250 | |
| Faire basculer la voiture | mm | 480 | 630 | 730 | 900 | |
| Diamètre extérieur des tuyaux (duvier manuel) | mm | 120 | 190 | 70 à 260 | 114-340 | 300 à 460 |
| Diamètre extérieur des tuyaux (pelle hydraulique) | mm | --- | --- | --- | - Pour les autres. | --- |
| Diamètre extérieur des tuyaux (pneumatique) | mm | --- | --- | --- | --- | --- |
| Longueur maximale de la pièce | mm | Le montant de l'aide est calculé en fonction des coûts. | Le montant de l'indemnité est calculé à partir du montant de la taxe. | 3000 | ||
| Longueur maximale de virage | mm | Le montant de l'aide est fixé à la valeur de l'aide. | Le montant de l'aide est fixé à la valeur de l'aide. | 2800 | ||
| Durabilité du guidage | mm | 550 | 755 | 1100 | ||
| Nose à broche | C11 | A2 à 15 | A2-28 | |||
| Pas de vitesse de la broche ((Moteur asynchrone à trois phases) | manuellement en 3 étapes, Auto 6 étapes 16 vitesses | à deux étapes manuelles, Auto 4 étapes 8 vitesses | --- | --- | --- | |
| Pas de vitesse de la broche (moteur à fréquence variable) | --- | --- | Automatique 4 étapes de vitesse, changement de vitesse sans étape. | |||
| Plage de vitesse de la broche ((Moteur asynchrone à trois phases) | 25 à 800 | 90 à 450 | --- | --- | --- | |
| Plage de vitesse de la broche ((moteur à fréquence variable) | --- | --- | 6 à 400 | 5 à 320 | 5 à 200 | |
| puissance du moteur principal (moteur asynchrone à trois phases) | kW | 11 | --- | --- | --- | |
| Puissance du moteur principal (moteur à fréquence variable) | 18.5 | Le 28/38 | ||||
| Parcours à fente | mm | 130 | 200 | 275 | 355 | 465 |
| Type de chuck (chuck manuel) | manuel 3 mâchoire 380 | manuel 3 mâchoire 500 | manuel 4 mâchoire 630 | manuel 4 mâchoire 800 | manuel 4 mâchoire 630 | |
| Type de roue (roue hydraulique) | --- | --- | --- | 3 mâchoires 760 | --- | |
| Diamètre extérieur des tuyaux (pneumatique) | --- | --- | --- | --- | --- | |
| Hauteur du centre par rapport au lit | mm | 385 | 500 | 550 | 650 | |
| L'augmentation minimale de l'alimentation de l'axe X/Z | mm | 0- Je ne sais pas.001 | ||||
| Vitesses rapides de l'axe X/Z | mm/min | 3000/6000 | ||||
| Maximum de déplacement de l'axe x | mm | 390 | 630 | 800 | ||
| Position de travail de l'outil | Position verticale de 4 à 240 | Position verticale 4-300 | ||||
| Temps d'indexation | s | 2.5 | 4 | |||
| Indexation de la répétition | mm | 0.008 | 0.01 | |||
| Section de la tige de l'outil | mm | 32 | 40 | |||
| Diamètre de la plume de la queue | mm | 100 | 160 | |||
| Voyage de la plume de queue | mm | 250 | 300 | |||
| Pneumatique à base de plumes de cheval | Morse 5 | Morse 6 | ||||
| Précision de la pièce à usiner | Les données de référence | |||||
| Roughness de la surface | μm | Je suis Ra1.6 | ||||
Configurations standard:
- Système CNC FANUC
- Autres outils électriques à 4 stations
- Résistance électrique
- Détecteur manuel à 4 mâchoires
- Système de lubrification central
- Lumière de travail
- Système de refroidissement
- Couvercle semi-fermé
- Cabine électrique avec climatiseur
- Boîte à outils et outils
- Manuel de programmation
- Manuel d'utilisation
Configurations facultatives:
- Système CNC SIEMENS/FAGOR
- Chauffure hydraulique
- Autres appareils à commande automatique
- Sixième et huitième stations
- Pour les appareils à commande numérique
- Le centre en direct
- Accessoires spéciaux
- Soutien arrière
Images détaillées

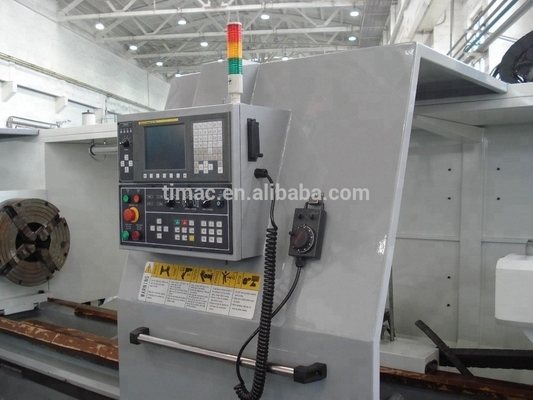

• Les fils de tuyauterie plus coniques • Système CNC FANUC

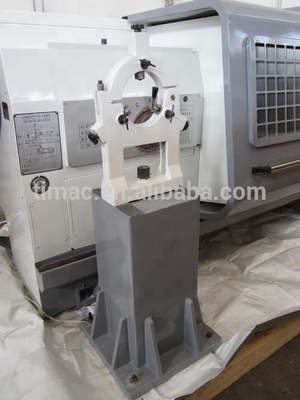

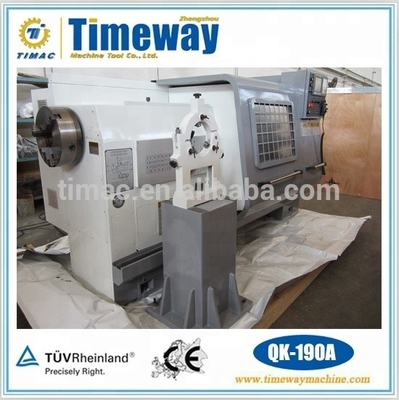

• Soutien arrière lourd • Soutien arrière léger
