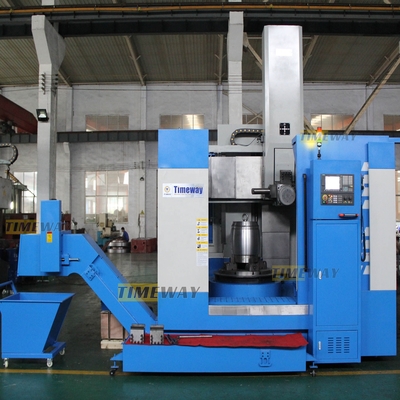

Machine à tour vertical CNC à rails rectangulaires avec 2 axes et garantie après-vente
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | Timeway |
| Numéro de modèle: | VLK1600 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $89,000.00/sets 1-2 sets |
| Détails d'emballage: | boîtier en bois/palette |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | VÉRTIQUE, tour vertical CNC à colonne d'angle | Max. Longueur de la pièce (mm): | 1000 |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Max. Weight de l'objet (kilogrammes): | 8000 |
| Largeur du lit (mm): | 1460 millimètres | Puissance du moteur à broche ((kW): | 37 |
| Nombre de broches: | Unique | Nombre d'axes: | 2 |
| Voyage (axe X): | 1050 millimètres | Voyage (axe Z) (mm): | 800 mm |
| Précision de positionnement (mm): | ± 0.01 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.008 |
| Dimension ((L*W*H): | Pour les appareils à commande numérique | Voltage: | 380V, 50HZ/60HZ |
| Système de commande CNC: | Les produits | Les postes d'outillage: | 4 |
| Poids (kg): | 14500 | Garantie: | 1 année |
| Points clés de vente: | Automatique | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger | Couleur: | demande des clients |
| Max. Swing Diameter: | Unité de mesure | Max. hauteur de la pièce à usiner: | Pour les véhicules à moteur |
| diamètre de table de travail: | Pour les véhicules à moteur | Taille de la tige de l'outil: | 32x40 mm |
| Énergie: | 45KVA | Type de guidage: | Des rails rectangulaires |
| Le couple maximal de la table de travail: | 25KN.m | Condition: | Nouveau |
| Marque de Toolpost: | Je vous en prie. | Industrie concernée: | Fabricants de matériaux de construction, réparateurs de machines, usines de fabrication, usines d'al |
| Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, France, Allemagne, Brésil, Mexique, Russie, Espagne, Chili, Colombie, Al | Type de commercialisation: | Produit ordinaire |
| Année: | 2021 | Velocité maximale de la broche (rpm): | Pour les véhicules à moteur électrique |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 300 | Max. Longueur tournée (mm): | 1000 |
| Composants de base: | Autres, SIEMENS 808D | Port: | Port de Chine |
Description de produit
Description des produits
Système de lubrification automatique, protection fermée, climatiseur, refroidisseur d'huile | Si l'appareil est équipé d'un appareil électronique, il doit être équipé d'un système de freinage. |
Les spécifications | Unité | VLK800E | VLK1250E | Le VLK1600E | VLK2000E | |||
Diamètre maximal du balancier | mm | 950 | 1250 | 1600 | 2000 | |||
Max. diamètre de rotation | mm | 800 | 1250 | 1600 | 2000 | |||
Max. hauteur de la pièce à usiner | mm | 800 | 1000 | 1000 | 1250 | |||
Poids maximal de la pièce à usiner | en kg | 2000 | 5000 | 8000 | 12000 | |||
Puissance du moteur principal | kW | 22 | 22 | 30 | 37 | |||
Diamètre de la table de travail | mm | 800 | 1010 | 1400 | 1800 | |||
Le couple maximal de la table de travail | Nom de l'organisme | 10 | 17.5 | 25 | 32 | |||
Plage de vitesses de la table de travail | Rpm | 2 à 320 | 1.25 à 200 | 1 à 160 | 4 à 125 | |||
Nombre de postes d'outillage | pièces | 4 | 4 | 4 | 4 | |||
Section de la tige d'outil d'outil de tournage externe | mm | 32 x 40 | 32 x 40 | 32 x 40 | 32 x 40 | |||
Type de lecteur | - | électrique | électrique | électrique | électrique | |||
Taille de vis à bille de l'axe X (dia. x écart de vis) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Taille de vis à bille de l'axe Z (dia. x écart de vis) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Voyage par axe X | mm | -20 à 550 | - 20 à 800 | -20 à 1030 | -20 à 1150 | |||
Voyage par axe Z | mm | 650 | 650 | 800 | 800 | |||
Plage d'alimentation ((X/Z) | mm | 0.1 à 500 | 0.1 à 500 | 0.1 à 500 | 0.1 à 500 | |||
Vitesse d'alimentation rapide | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Système CNC | - | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | |||
Le couple du servomoteur ((X/Z) | N.m. | Je vous en prie. | Je vous en prie. | Les chrétiens, 15/11 | Les chrétiens, 15/11 | |||
Capacité | Qua | 30 | 37 | 45 | 52 | |||
Poids net de la machine | en kg | 8500 | 11000 | 14500 | 18500 | |||
Dimension de la machine (LxWxH) | en cm | Pour les appareils à commande numérique | 478 x 257 x 440 | Le numéro de série est le numéro de série. | 580 x 368 x 494 | |||
Convoyeur à copeaux | - | Type de chaîne | Type de chaîne | Type de chaîne | Type de chaîne | |||
La norme | - | Système de lubrification automatique, protection fermée, climatiseur, refroidisseur d'huile | ||||||
Optionnel | - | Si l'appareil est équipé d'un appareil électronique, il doit être équipé d'un système de freinage. | ||||||
Détails de la machine
1Le tour vertical à colonne unique de la série CNC est conçu en absorbant des techniques de conception et de fabrication modernes avancées et en utilisant la méthode de conception d'optimisation CAO,l'utilisation du dernier concept de conception et l'équipement de fonctionnalités avancées nationales et étrangères. 2. Réaliser une forte réduction des performances de la structure, la charge de surpoids de la table de travail, la machine haute rigidité dynamique et statique, toute sécurité et stabilité du mouvement,longue durée de vie et efficacité de traitement élevéeLa machine est adaptée aux outils de découpe à grande vitesse d'acier et de carbure, au traitement des pièces de travail de tous les métaux ferreux et non ferreux et de certains matériaux non métalliques.La machine peut compléter le processus de tournage rugueux et fini à l'intérieur et à l'extérieur du cylindreLa machine est principalement composée d'une colonne, d'une table de travail, d'une poutre, d'un poteau d'outillage vertical, d'une boîte de vitesses principale,mécanisme de levage du faisceau, mécanisme vertical d'alimentation de l'outil, dispositif de protection du guide de faisceau, boîtier complet de la machine, système électrique, système hydraulique, système de refroidissement, etc.
Je suis désolé.
Je suis désolé.La table de travail utilise une structure intégrée, à haute rigidité, à haute précision et à broche courte de type fixe.le fuseau est équipé d'un ensemble de roulements à billes de poussée de haute précision et d'un ensemble de roulements à rouleaux cylindriques courts en double rangée. structure compacte, en même temps porter la charge radiale, la charge axiale et le moment d'inclinaison, et sous la surcharge déformation élastique est faible,amélioration de la précision de rotation de la table de travail et de la capacité de charge.
Je suis désolé.
Je suis désolé.Quatre postes d'outillage électrique: haute précision de positionnement, grande force de serrage, grande capacité de chargement, stable et fiable.une plus grande force de serrage.
Je suis désolé.
Je suis désolé.Les clients peuvent choisir FANUC, SIEMENS ou KND, d'autres systèmes CNC.
Je suis désolé.
Je suis désolé.Conformément aux exigences particulières, le couvercle de la machine entière, le convoyeur à copeaux,..
Pièces d'essai complètes(uniquement pour le tour CNC):
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Acceptation par le client
Pourquoi nous choisir?
Interféromètre laser Renishaw (uniquement pour le tour CNC):
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
