Max. diamètre de balancement 630 mm tour à haute vitesse horizontale
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Certification: | CE,ISO Standard |
| Numéro de modèle: | Le nombre de points de contrôle est calculé en fonction de l'échantillon. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $19,900.00/sets 1-2 sets |
| Détails d'emballage: | Dans des boîtes en contreplaqué. |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 10000 | Région de vitesse de la broche ((rpm): | 6 - 800 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Le type: | Légères |
| Puissance du moteur à broche ((kW): | 11 | Voltage: | 380 V/50 Hz |
| Dimension ((L*W*H): | Comme longueur | Poids (kg): | 12500 kg |
| Garantie: | 1 année | Points clés de vente: | D'une précision élevée |
| Type de commercialisation: | Nouveau produit 2020 | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| Type de machine: | Le tour de lit à espace horizontal | Faire basculer le wagon: | 660mm |
| Max. Poids de la pièce à usiner: | 2000 kg ou plus | Largeur de lit: | 550 mm |
| Trou d'axe: | 110 mm | Vitesse de la broche: | Pour les véhicules à moteur à commande autonome: |
| Max. Swing Diameter: | 630/800/940 mm | Le poids: | Comme longueur |
| Le pouvoir: | C.A. 11kw | Condition: | Nouveau |
| Industrie concernée: | Boutiques de matériaux de construction, ateliers de réparation de machines, usine de fabrication, us | Emplacement de la salle d'exposition: | Italie, Allemagne, Brésil, Inde, Mexique, Afrique du Sud, Kazakhstan, Ukraine |
| Composants de base: | Incidence, pompe, vitesse, moteur | Max. Longueur tournée (mm): | 10000 millimètres |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 110 | Port: | Le port de Chine. |
Description de produit

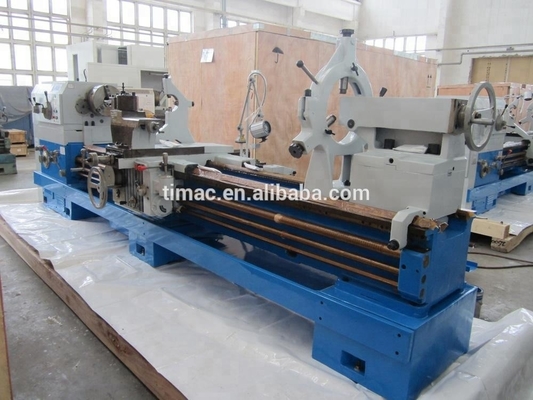

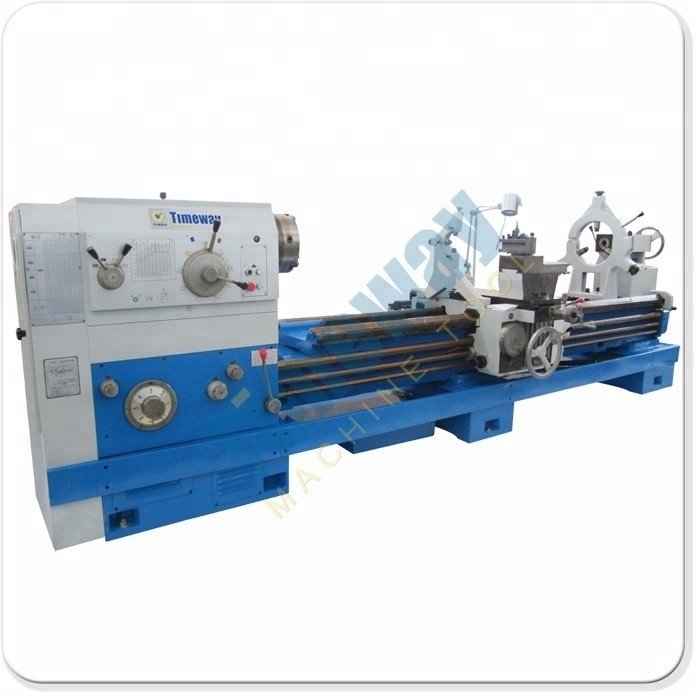

Le tour à haute vitesse à espace horizontal
Les produits de la catégorie 1 doivent être présentés dans le tableau ci-dessous:
Machines à tour à lit vide
Ces tours à lit vide conviennent principalement au tournage de surfaces cylindriques, coniques et autres surfaces d'oscillation internes et externes ainsi qu'à divers fils métriques, modules de pouces et filtres de diamètre.Ils peuvent également être utilisés pour ouvrir les rainures d'huile et les clés.
Caractéristiques:
1La paroi latérale du lit est construite avec des plaques à double côte, et la forme des côtes internes est de type boîte et de côtes coniques combinées.

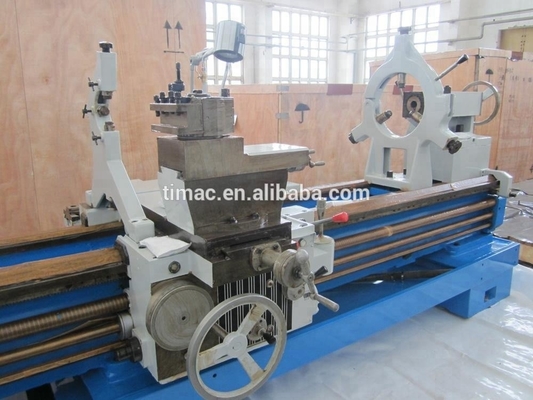

2Sur le tablier, il y a un dispositif actionné par un seul levier, utilisé pour une traversée rapide du chariot.
Le freinage de la broche et le changement de direction de rotation sont contrôlés par un système hydraulique ou par action manuelle selon votre choix.
3La voie de guidage de la selle est collée par des matériaux résistants à l'usure de la ceinture.
4On peut équiper le tour avec un mécanisme d'alimentation automatique.
La glissière supérieure peut être utilisée indépendamment pour tourner le cône court, ou en combinaison avec l'alimentation longitudinale pour tourner la surface conique longue.
Paramètre technique:
| Spécification | Unité | Le numéro de série: | Le numéro de série | Le numéro d'enregistrement | |
| Capacité | Passez-vous sur le lit. | mm | 630 | 800 | 940 |
| Faire basculer la voiture | mm | 350 | 520 | 660 | |
| Longueur maximale de la pièce à usiner | mm | 750 1000 1500 2000 3000 4000 5000 6000 7000 9000 10000 | |||
| Max. longueur de virage | mm | 600 850 1350 1850 2850 3850 4850 5850 6850 8850 9850 | |||
| Passez au-dessus du trou | mm | 830 | 1000 | 1140 | |
| Largeur effective de écart | mm | 300 | |||
| Durabilité du guidage | mm | 550 | |||
| Le moulin à rouleaux | Nose à broche |
| C11 | ||
| Trou de fusée | mm | 110 | |||
| Trou conique de la broche |
| 1:20/120 | |||
| Plage de vitesses de la broche | R/min | 7.5 à 1000 | 6 à 800 | 6 à 800 | |
| Nombre de vitesses de la broche |
| 18 espèces | |||
| Alimentation pour animaux | Longitude et traverse | R/min | 64; 0,1 à 24.32 | ||
| Taux d'alimentation croisée à longitudinale |
| - Un demi | |||
| La hauteur de la vis de la vis de guidage | mm | 12 | |||
| Nombre et portée du fil métrique | mm | 50; 1 à 240 mm | |||
| Nombre et plage de fils de pouces | Le T.P.I | 26; 14 à 1 | |||
| Nombre et portée du fil du module | mm | 53; 0,5 à 120 mm | |||
| Nombre et plage de fils de fil de trame diamétrique | Le T.P.I | 24; 28 à 1 | |||
| Vitesse de traversement rapide du transport | mm/min | 4000 | |||
| Les voyages | Max. déplacement du glissement transversal | mm | 440 | 540 | 570 |
| Max. déplacement de la glissière supérieure | mm | 200 | |||
| Section de la tige de l'outil | mm | 32 | |||
| Le stock de queue | Diamètre de la plume de la queue | mm | 100 | ||
| Voyage de la plume de queue | mm | 250 | |||
| Pneumatique à base de plumes de cheval |
| Morse 5 | |||
| Autres | Puissance du moteur principal | kW | 11 | ||
| Masse de la machine | en kg | 3200 3400 3700 4200 4700 5800 6800 7800 8800 10800 11800 | 3400 3600 3900 4400 4900 6000 7000 8000 9000 11000 12000 | 3900 4100 4400 4900 5400 6500 7500 8500 9500 11500 12500 | |
| Les dimensions | Longueur | mm | 2958 3275 3725 4225 5225 6275 7355 8355 9275 11275 12275 | ||
| Largeur | mm | 1393 | 1437 | 1430 | |
| Taille | mm | 1537 | 1622 | 1690 | |

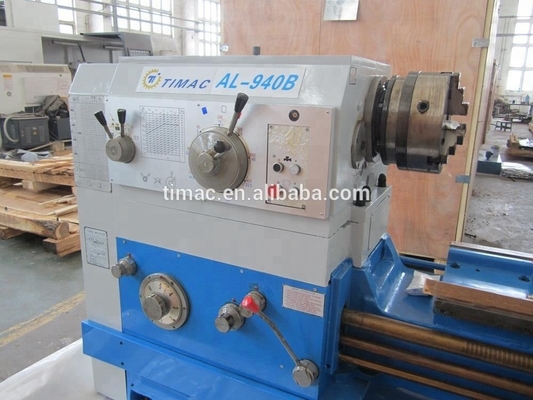

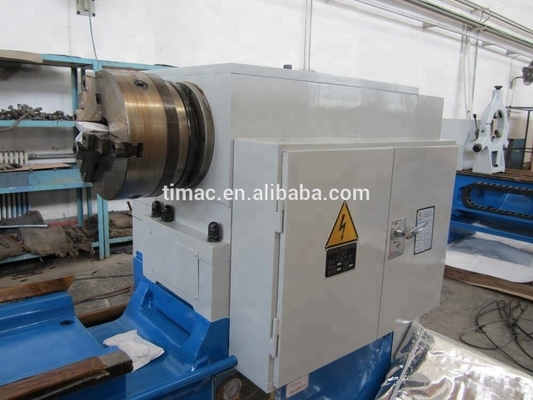

• Fuseau et boîte d'alimentation • Armoire électrique

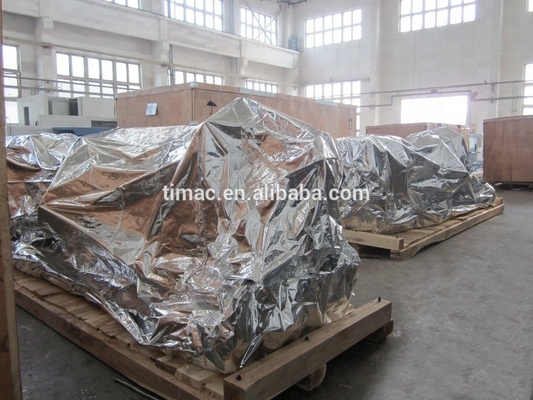

• La machine est prête pour l'expédition, adopte un emballage sous vide pour une bonne étanchéité.
