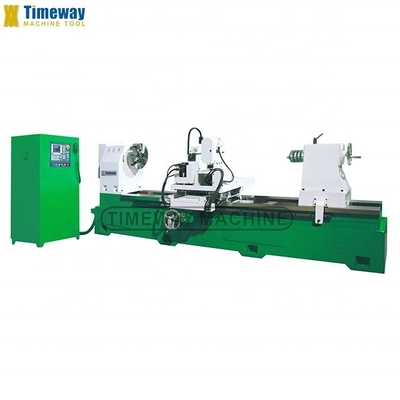

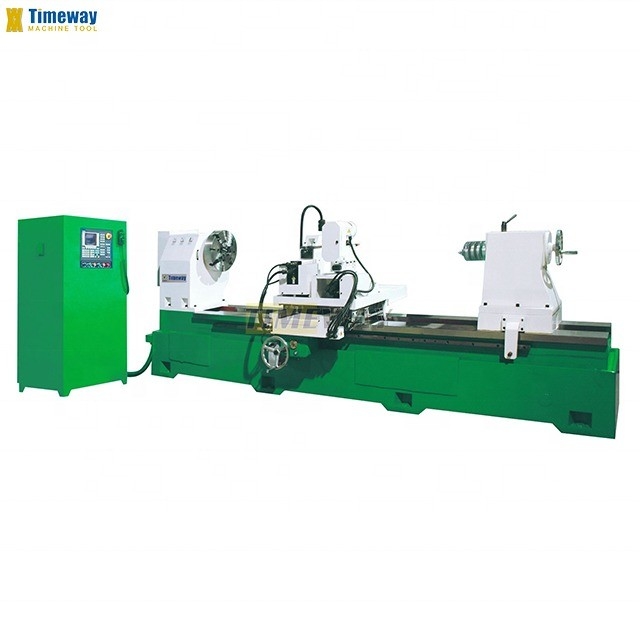

MT 5 Tracteur à fente 58 mm spécialisé CNC pour l'enfoncement et la gravure de rouleaux
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | RPK-5025 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $100,000.00/sets 1-2 sets |
| Détails d'emballage: | Palette en bois ou boîtier en bois |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 2500 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Max. Weight de l'objet (kilogrammes): | 150 KILOGRAMMES | Largeur du lit (mm): | 700 millimètres |
| Puissance du moteur à broche ((kW): | 7 kilowatts | Nombre de broches: | Unique |
| Nombre d'axes: | 4 | Voyage (axe X): | 500 mm |
| Voyage (axe Z) (mm): | 600 mm | Précision de positionnement (mm): | ±0,002 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ±0,002 | Dimension ((L*W*H): | Pour les appareils à commande numérique |
| Voltage: | 380 V à 50 Hz | Système de commande CNC: | Le FANUC |
| Les postes d'outillage: | 8 | Poids (kg): | 5580 |
| Garantie: | 1 année | Points clés de vente: | Prix compétitif |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | CNC |
| Système de contrôle: | Système de commande numérique par ordinateur de Siemens | Max. Length d'objet: | Pour les véhicules à moteur |
| Dépouillement par fuseau de la tête: | MT5 | Vitesse maximale de la broche de la tête de fraisage du volant: | 550RPM |
| Max. vitesse de la broche de la tête tournante: | 2850rpm | Min. d'unité de longueur d'alimentation: | 0.001 mm |
| Max. Swing Diameter: | 500 mm | Poids net: | 5580KG |
| Moteur de pompe à liquide de refroidissement: | 120 W | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 58 | Emplacement de la salle d'exposition: | Égypte, Canada, Allemagne, Brésil, Mexique, Chili, Algérie, Afrique du Sud |
| Type de commercialisation: | Produit chaud 2019 | Industrie concernée: | Salles de réparation de machines, usines de fabrication, autres |
| Composants de base: | Autres moteurs | Max. Longueur tournée (mm): | 2500 |
| Année: | 2022 | Velocité maximale de la broche (rpm): | 11 tours par heure |
| Port: | Port de Chine | ||
Description de produit
Description des produits

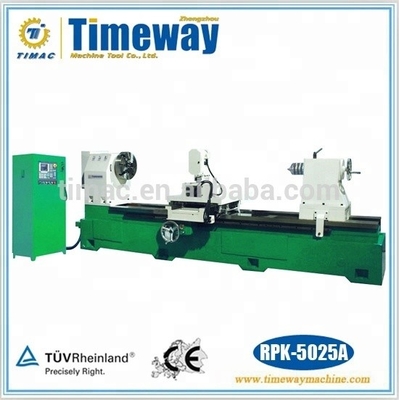

1Avec ce tour de sculpture et de marquage CNC RPK-5025, il n'est pas nécessaire de gravure
Le logo et les spécifications de l'EDM ne sont plus utilisés, il n'y a plus de soucis avec la casse du carbure qui est souvent causée par le marquage EDM, maintenant, c'est fait par une tête pivotante spécialement conçue facilement et précisément.Économisez beaucoup de temps et d'argent pour l'investissement en électrodes.
2. Toutes les normes internationales des barres à côtes roulées peuvent être effectuées par cette machine. Non seulement les encoches de croissant de Chine de GB1499.2-2007, mais aussi toutes les normes internationales telles que ISO6935-2, JIS G3112,Pour l'aéronefIl s'agit de la machine d'encoche unique, qui peut produire les encoches réelles JIS et standards internationaux.
3De nombreux types de rouleaux peuvent être encastrés et marqués facilement, tels que les rouleaux de fonte à haute teneur en Ni-Cr, les rouleaux d'acier HS et les rouleaux à carbures de tungstène.
4. Seulement environ 10 minutes d'encoche peuvent être effectuées pour un cycle de barre de taille Φ20 mm de diamètre.
5. Tout numéro, lettre, symbole ou logo peut être gravé librement sur le rouleau.Cette conception spéciale a réduit l'intensité de travail de la tête de fraisage de coupeuse à mouche et maintenir une longue durée de vie pour le clientBeaucoup mieux que celle d'une unité combinée avec encastrement et gravure.
6Le célèbre contrôleur CNC Siemens SINUMERIK 808D garantit une qualité fiable et longue durée de vie.
7Les servomoteurs YASKAWA garantissent un fonctionnement puissant pour l'encoche et la gravure. Il s'est avéré être le meilleur pour la machine d'encoche. Aucun égal dans ce domaine.
8Servo moteur indépendant pour les quatre axes.
9Trois axes fonctionnent simultanément.

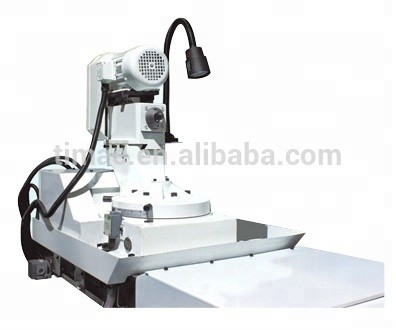

10La tête de fraisage de coupe à la mouche brevetée garantissait la précision de l'encoche dans les dimensions (profondeur des côtes, épaisseur et angle de plomb).Il est particulièrement important lors de l'exécution sur les anneaux de carbure de tungstène et les rouleaux composites.
Le logo et les spécifications de l'EDM ne sont plus utilisés, il n'y a plus de soucis avec la casse du carbure qui est souvent causée par le marquage EDM, maintenant, c'est fait par une tête pivotante spécialement conçue facilement et précisément.Économisez beaucoup de temps et d'argent pour l'investissement en électrodes.
2. Toutes les normes internationales des barres à côtes roulées peuvent être effectuées par cette machine. Non seulement les encoches de croissant de Chine de GB1499.2-2007, mais aussi toutes les normes internationales telles que ISO6935-2, JIS G3112,Pour l'aéronefIl s'agit de la machine d'encoche unique, qui peut produire les encoches réelles JIS et standards internationaux.
3De nombreux types de rouleaux peuvent être encastrés et marqués facilement, tels que les rouleaux de fonte à haute teneur en Ni-Cr, les rouleaux d'acier HS et les rouleaux à carbures de tungstène.
4. Seulement environ 10 minutes d'encoche peuvent être effectuées pour un cycle de barre de taille Φ20 mm de diamètre.
5. Tout numéro, lettre, symbole ou logo peut être gravé librement sur le rouleau.Cette conception spéciale a réduit l'intensité de travail de la tête de fraisage de coupeuse à mouche et maintenir une longue durée de vie pour le clientBeaucoup mieux que celle d'une unité combinée avec encastrement et gravure.
6Le célèbre contrôleur CNC Siemens SINUMERIK 808D garantit une qualité fiable et longue durée de vie.
7Les servomoteurs YASKAWA garantissent un fonctionnement puissant pour l'encoche et la gravure. Il s'est avéré être le meilleur pour la machine d'encoche. Aucun égal dans ce domaine.
8Servo moteur indépendant pour les quatre axes.
9Trois axes fonctionnent simultanément.
10La tête de fraisage de coupe à la mouche brevetée garantissait la précision de l'encoche dans les dimensions (profondeur des côtes, épaisseur et angle de plomb).Il est particulièrement important lors de l'exécution sur les anneaux de carbure de tungstène et les rouleaux composites.
11. Facile à passer de l'encoche à la gravure par la tête de fraisage à la mouche et la tête de gravure pivotante conçues uniquement pour être montées d'un côté.Évitez la collision roulement-charge et pas de mal de tête supplémentaire pour le démontage de l'arbre de coupeuse moucheIl n'est pas nécessaire d'ajuster la tête pivotante et de réinitialiser l'outil de gravure que vous utilisez dans la machine de série.
12Les lignes carrées entre la selle et le tablier offrent un support de rigidité pour l'encoche et la gravure.Les rigidités ont réduit beaucoup de vibrations d'encoche et aident à obtenir une bonne finition de coupe. (Il n'y a pas de façon faible de queue de colombe, de façon triangulaire et de façon guide de rouleau d'arc dans cette machine) un seul outil de coupe est capable de faire toutes les encoches pour un rouleau.Beaucoup d'économies pour le coût de l'outil et le temps d'affûtage de l'outil.
13. La boîte de Turcite-B fournit un mouvement solide et lisse pour un usinage de haute précision.
14Les vis à billes de précision assurent la transmission pour un positionnement précis et un fonctionnement automatique en douceur.
15. pompe de lubrification automatique centralisée contrôlée par système CNC pour assurer la lubrification parfaite pour toutes les voies de guidage automatiquement.Aucun risque de dommages dû au manque de lubrification par pompe de lubrification manuelle à injection unique dans une autre machine similaire.
16L'industrie de l'échange de chaleur de l'air de refroidissement et anti-poussière grand armoire électrique assuré un long temps et un travail stable.Asie du Sud et AfriqueÀ partir de maintenant, vous ne vous plaindrez plus du type de contrôleur CNC souffrant de l'humidité, de la poussière d'acier et des vibrations de coupe.
17Un solide rouleau de type repos stable offre un support parfait pour un roulement lourd.
18. Les anciennes entailles dans le rouleau peuvent être renouvelées directement par cette machine environ 3 fois. Il n'est pas nécessaire de tourner couper les vieilles rainures de rouleau comme d'habitude.Cette machine vous aidera à économiser beaucoup de temps et d'argent.
19. Des outils de coupe spécialement conçus pour le broyeur d'outils C / W sont disponibles pour votre choix maintenant. Vous pouvez aiguiser les outils de coupe dans votre atelier à tout moment.
20. Facile d'apprentissage: CNC professionnel SIEMENS avec logiciel facile à utiliser vous faciliter le travail.
12Les lignes carrées entre la selle et le tablier offrent un support de rigidité pour l'encoche et la gravure.Les rigidités ont réduit beaucoup de vibrations d'encoche et aident à obtenir une bonne finition de coupe. (Il n'y a pas de façon faible de queue de colombe, de façon triangulaire et de façon guide de rouleau d'arc dans cette machine) un seul outil de coupe est capable de faire toutes les encoches pour un rouleau.Beaucoup d'économies pour le coût de l'outil et le temps d'affûtage de l'outil.
13. La boîte de Turcite-B fournit un mouvement solide et lisse pour un usinage de haute précision.
14Les vis à billes de précision assurent la transmission pour un positionnement précis et un fonctionnement automatique en douceur.
15. pompe de lubrification automatique centralisée contrôlée par système CNC pour assurer la lubrification parfaite pour toutes les voies de guidage automatiquement.Aucun risque de dommages dû au manque de lubrification par pompe de lubrification manuelle à injection unique dans une autre machine similaire.
16L'industrie de l'échange de chaleur de l'air de refroidissement et anti-poussière grand armoire électrique assuré un long temps et un travail stable.Asie du Sud et AfriqueÀ partir de maintenant, vous ne vous plaindrez plus du type de contrôleur CNC souffrant de l'humidité, de la poussière d'acier et des vibrations de coupe.
17Un solide rouleau de type repos stable offre un support parfait pour un roulement lourd.
18. Les anciennes entailles dans le rouleau peuvent être renouvelées directement par cette machine environ 3 fois. Il n'est pas nécessaire de tourner couper les vieilles rainures de rouleau comme d'habitude.Cette machine vous aidera à économiser beaucoup de temps et d'argent.
19. Des outils de coupe spécialement conçus pour le broyeur d'outils C / W sont disponibles pour votre choix maintenant. Vous pouvez aiguiser les outils de coupe dans votre atelier à tout moment.
20. Facile d'apprentissage: CNC professionnel SIEMENS avec logiciel facile à utiliser vous faciliter le travail.
21Une équipe de support technique expérimentée est toujours prête à vous aider pour la formation en opération et en programmation.
Spécification | Unité | RPK-5025 |
Diamètre maximal de la pièce à usiner | mm | Φ500 |
Longueur maximale de la pièce à usiner | mm | Φ2500 |
Convient aux spécifications de l'acier à vis | mm | Le numéro de série |
Encastrement par rouleau | Le nombre nécessaire. | |
Angle de notation | Le libre choix | |
Sauf côtes | Le libre choix | |
Unité d'alimentation minimale | mm | 0.001 |
Unité d'alimentation minimale | - Je ne sais pas. | 0.001 |
Vitesse maximale de la broche de la tête de fraisage de coupe à volant | Rpm | 550 |
Vitesse maximale de la broche de la tête de fraisage tournante | Rpm | 2850 |
Dépouillement par fuseau de la tête | MT5 | |
Le dépôt de la tête ((4 dépôt de la mâchoire)) | mm | Φ400 |
Moteur à tête pivotante | kW | 1.1 |
Vitesse d'alimentation pivotante de la pièce | degré/min | 50 à 600 |
Vitesse d'alimentation rapide de la pièce | degré/min | 4000 |
Vitesse de rotation de la tête de rotation | degré/min | 40 à 600 |
Moteur de pompe à liquide de refroidissement | Le | 120 |
Système de commande CNC ((commande à 4 axes et mouvement simultané à 3 axes) | Les produits | |
Puissance du système de commande CNC | V/HZ | 220 à 50% |
Moteur servo axes X ((axe du coupeur volant) | kW | 4.4 |
Servo-moteur à axes Y (axe de roulement) | kW | 1.3 |
Z axes Servo moteur ((axe d'alimentation) | kW | 3 |
Servo-moteur à axes C (axe pivotant) | kW | 1.3 |
Le couple de sortie du servo-moteur ((axes X, axe du coupeur volant) | N.m. | 28.4 |
Le couple de sortie du servomoteur ((axe Y, axe de roulement) | N.m. | 8.34 |
Le couple de sortie du servo-moteur ((axes Z, axe d'alimentation) | N.m. | 8.34 |
Le couple de sortie du servo-moteur ((axes C, axe pivotant) | N.m. | 28.4 |
Taille de l'emballage de la machine | mm | 4300*1750*1800 |
Taille d'emballage de l'armoire électrique | mm | 1000*800*1800 |
Poids net | en kg | 5580 |
