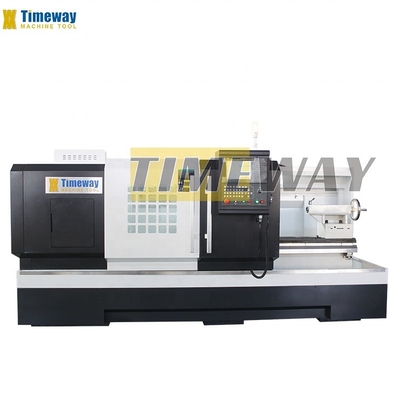

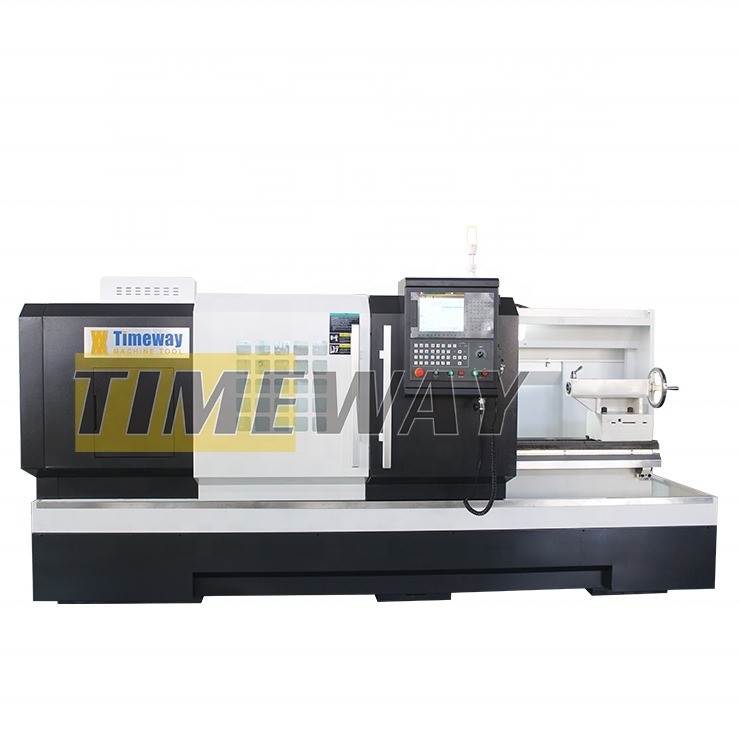

2630x1400x1550mm Tour CNC à lit plat de haute précision avec 4 postes d'outillage
Détails sur le produit:
| Lieu d'origine: | Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | CK-400 ou CK-500 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $30,000.00/sets 1-2 sets |
| Détails d'emballage: | boîtier en bois ou en contreplaqué |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 1000 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | De faible puissance |
| Largeur du lit (mm): | 405 mm | Puissance du moteur à broche ((kW): | 5.5 |
| Nombre de broches: | Unique | Nombre d'axes: | 2 |
| Voyage (axe X): | 290 millimètres | Voyage (axe Z) (mm): | 920 millimètres |
| Dimension ((L*W*H): | 2630 x 1400 x 1550 mm | Voltage: | À la demande des clients |

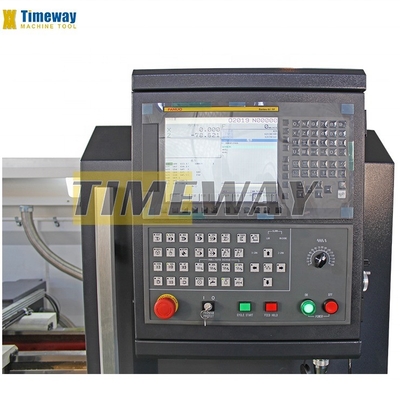

| Système de commande CNC: | Le FANUC | Les postes d'outillage: | 4 |
| Poids (kg): | 2700 | Garantie: | 1 année |
| Points clés de vente: | Prix compétitif | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 1 année |
| CNC ou non: | CNC | Grade automatique: | Automatique |
| Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger | Le tour CNC de haute précision: | Le tour CNC de type lit plat |
| Max. Swing Diameter: | 400 mm | Le poids: | 2700Kg |
| Puissance (w): | 5.5 kW | Max.Swing au-dessus de lit: | 400 mm |
| Longueur maximale de tournage: | 750mm | Nez d'axe: | A2-6 |
| Condition: | Nouveau | Marque de Toolpost: | HONGDA |
| Industrie concernée: | Salles de réparation de machines, usine de fabrication | Emplacement de la salle d'exposition: | Italie, Brésil, Inde |
| Type de commercialisation: | Produit chaud 2019 | Composants de base: | Le roulement |
| Max. Longueur tournée (mm): | 900 | Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 56 | Port: | Port de Chine |
Description de produit
Description des produits
Caractéristiques:
1L'alimentation longitudinale et transversale est effectuée par des vis à rouleaux à billes, entraînées par des servo-moteurs.

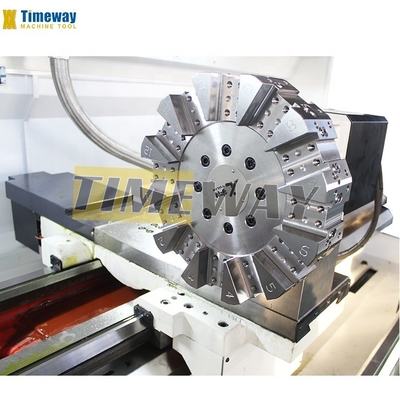

2. Les outils à 4 stations ou à 6 stations ou les outils à bande peuvent être sélectionnés verticalement ou horizontalement.
3Les roues de chargement et les roues de chargement sont de type hydraulique ou manuel.
4Le système de broche est de haute rigidité et précision.
1L'alimentation longitudinale et transversale est effectuée par des vis à rouleaux à billes, entraînées par des servo-moteurs.
2. Les outils à 4 stations ou à 6 stations ou les outils à bande peuvent être sélectionnés verticalement ou horizontalement.
3Les roues de chargement et les roues de chargement sont de type hydraulique ou manuel.
4Le système de broche est de haute rigidité et précision.
Spécification | CK-400 | CK-500 | |
Max, tourne-toi sur le lit. | Ø400 mm | Ø500 mm | |
Max. Tournez la voiture. | Ø210 mm | Ø290 mm | |
Largeur du lit | 405 mm | 405 mm | |
Longueur maximale tournée | Pour les véhicules à moteur | Pour les véhicules à moteur | |
Max. longueur de virage | 900 mm | 900 mm | |
Nose à broche | A2?? 6 | D8 | |
Parcours à fente | Ø56 mm | Ø80 mm | |
Diamètre du trou de cône et cône du trou de broche | MT.N° 6 | MT.N° 7 | |
Étapes de vitesse de la broche (manuel) | Variable | 3 (variable à chaque étape) | |
Plage de vitesse de la broche | 450 à 2800 tours/min | 40 à 165 à 160 à 660 à 660 à 2000 r/min | |
Alimentation rapide pour l'axe Z | 10 m/min | ||
Apporte rapide pour l'axe X | 8 m/min | ||
Max. déplacement de l'axe Z | 920 mm | ||
Max. déplacement de l'axe X | 290 mm | 310 mm | |
Min. entrée | 0.001 mm | ||

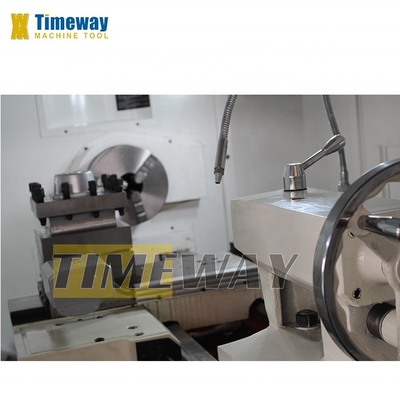

Postes d'outillage | À 4 voies | ||
Section transversale de l'outil | 25 × 25 mm | 32 × 32 mm | |
Diamètre extérieur | Ø75 mm | ||
Tapeur de l'enroulement | MT.Non5 | ||
Max. Traverse est à l'arrière. | 150 mm | ||
Le couple du moteur X/Z | 4.7/7Nm | 7/9.5 Nm | |
Puissance du moteur principal | 5.5 kW | 7.5 kW | |
Puissance de la pompe de refroidissement | 90 W | ||
Dimensions globales (L × L × H) | 2630 × 1400 × 1550 mm | 2530 × 1400 × 1600 mm | |
Poids net | 2700 kg | 2850 kg | |

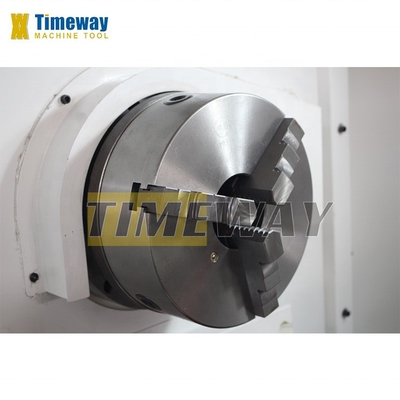

·3 écouteurs à mâchoire · 4 rouleaux à mâchoire · Centre mort · Plaque faciale · Un repos régulier · Suivre le repos · Manche réductrice · Pistolet à huile · Système de refroidissement · Lumière de travail · Indicateur de cadran de poursuite | · poste d'outil de changement rapide · 2/3 d'axe DRO ·Centre de vie · fixation à virage conique ·Garde de chuck ·Garde-câble ·Garde de poste d'outil |
