Machines à tour parallèles à grande oscillation horizontale de type 1800 mm pour la conception de salles d'outils
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | Timac, TIMEWAY |
| Certification: | ISO9001, CE |
| Numéro de modèle: | Le nombre d'équipements utilisés est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $150,000.00/sets 1-2 sets |
| Détails d'emballage: | Casques en bois (fumigés) |
| Capacité d'approvisionnement: | 100 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 8000 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 970 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 22 |
| Voltage: | Selon la demande du client | Dimension ((L*W*H): | 11020 x 2665 x 2680 mm |
| Poids (kg): | 21500 kilogrammes | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Couleur du tour: | Optionnel |
| Max. Poids de la pièce à usiner: | 10 ou 12 tonnes | Fonction du tour: | Coupe de grandes pièces |
| Diamètre maximal d'usinage de la pièce: | 1 800 mm | Diamètre maximal d'usinage entre les centres: | 1410mm |
| Force d'usinage: | 45000N | Tracé longitudinal: | 8000mm |
| Tracé croisé: | 800 mm | Traction supérieure de la tourelle: | 300 mm |
| Diamètre de la plume de la queue: | 220 mm | Service après-vente fourni: | Assistance en ligne, assistance technique par vidéo |
| Service après garantie: | Assistance technique par vidéo, Assistance en ligne, Pièces détachées, Maintenance et réparation sur | Localisation du service local: | Canada, Royaume-Uni, États-Unis, France, Allemagne, Brésil, Indonésie, Mexique, Russie, Australie, R |
| Condition: | Nouveau | Industrie concernée: | Magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de machines, us |
| Emplacement de la salle d'exposition: | Canada, Royaume-Uni, États-Unis, France, Allemagne, Brésil, Indonésie, Russie, Roumanie, Afrique du | Composants de base: | Résistant à l'humidité |
| Max. Longueur tournée (mm): | 7800 millimètres | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | m'm 130 |
| Année: | 2021 | Port: | Port de Tianjin ou de Shanghai |
Description de produit
| Fabricant 1800mm Swing Grand type parallèle tournant machines de tour pour salle d'outillage
¢ AL-1800Cx8000 ¢
|
| Les accessoires standard:
| Les accessoires en option: |
|
|
|
| Paramètre technique |
| Spécification | Unité | Le numéro de série | Le numéro de série de l'appareil | |
| Capacité | Passez-vous sur le lit. | mm | 1600 | 1800 |
| Faire basculer la voiture | mm | 1210 | 1410 | |
| Longueur maximale de la pièce à usiner | mm | Les produits de base doivent être présentés dans un emballage de qualité supérieure. | ||
| Longueur maximale de rotation | mm | Le montant de l'aide est calculé en fonction de la valeur de l'aide. | ||
| Max. couple de la broche | N.m. | 12590 | ||
| Max. force de coupe | N | 45000 | ||
| Max. force longitudinale | N | 18000 | ||
| Poids maximal de la pièce à usiner | en kg | 10 000 ((12 000) | ||
| Le moulin à rouleaux | Dia. de la broche à travers le trou | mm | 130 | |
| Trou conique de la broche | - | Mesure 140 | ||
| Nombre de virages en avant | espèces | 21 espèces | ||
| Nombre de virages en arrière | espèces | 12 espèces | ||
| Plage de vitesses de la broche | R/min | À l' avant:3.15-315, à l'envers:3.5 à 291 | ||
| Mouvement de l'alimentation | Longitude et traverse | espèces | 56 espèces | |
| Plage de mouvement de l'alimentation | mm | Légendaire:0.1-12, transversale:0.05-6, glisser vers le haut:0.025 à 3 | ||
| Nombre de fils métriques | espèces | 44 espèces | ||
| Dimension du fil métrique | mm | 1 à 120 | ||
| Nombre de fils de pouces | espèces | 31 espèces | ||
| Plage de fil de pouce | Le TPI | 28-1/4 | ||
| Nombre de fils de module | espèces | 45 espèces | ||
| Portée du fil du module | mm | 0.5 à 60 | ||
| Nombre de fils de dia. | espèces | 38 espèces | ||
| Dimension de dia. fil de hauteur | DP | 1/2 à 56 | ||
| Postes d'outils | Taille du bâton d'outil | mm | 45x45 | |
| Plage de balancement du poteau d'outil | - Je ne sais pas. | ± 90° | ||
| Max. déplacement du chariot | mm | Le montant de l'aide est calculé à partir du montant de l'aide. | ||
| Max. déplacement du glissement transversal | mm | 650 | ||
| Max. déplacement de la glissière supérieure | mm | 300 | ||
| Rapide de la barre d'outil | mm/min | Légendaire:3740, transversale:1870, diapositive en haut:935 | ||
| Le stock de queue | Dia. de plumes de queue | mm | 220 | |
| Voyage de la plume de queue | mm | 300 | ||
| Des trous coniques de plumes de queue | - | MT6 | ||
| Autres | Puissance du moteur principal | kW | 22 | |
| Vitesse | R/min | 970 | ||
| Puissance du poteau d'outil | kW | 1.5 | ||
| Dimension globale de la machine
| Longueur | mm | Le produit doit être présenté dans un emballage de qualité supérieure. | |
| Largeur | mm | 1995 | ||
| Taille | mm | 2525 | 2665 | |
| Caractéristiques: |
1Cette série de tour parallèle adopte un tour à induction rectangulaire de 970 mm de large durci et des voies de guidage au sol, d'excellente stabilité, haute rigidité et avec un roulement max. de 10 tonnes entre les centres..
2Le fuseau principal est en rouleau de précision avec structure de support en 3 points.
3. Les voies de guidage de la selle avec ceinture en teflon, structure de plume de queue tournante pour minimiser le frottement et la production de chaleur.
4Les tours parallèles sont adaptés à divers travaux de tournage, tels que le tournage de surfaces cylindriques externes et internes, de faces d'extrémité, et le tournage de fils métriques ou de pouces.fils modulaires et fils à ciseaux diamatriques, etc.
5Le tournage motorisé à conique court pourrait être effectué par la glissière supérieure indépendamment, et le tournage motorisé à conique long pourrait être effectué par la glissière supérieure combinée à l'alimentation longitudinale.
6En outre, les tours de type lourd peuvent également effectuer des processus de forage, de trepanage et de forage, etc.
| Détails de la machine: |
| Boîte à matières premières et aliments pour animaux:
Le tour de traitement des métaux peut obtenir 33 étapes de vitesse de broche (3,15-315rpm), large gamme de vitesses répondre à divers processus différents. Le tour peut tourner plusieurs fils en changeant les engrenages dans la boîte d'alimentation. |
| Couchette et voiture:
Les rails de lit durcis sont broyés par une machine de meulage de guidage de type portique de précision importée, assurant une rigidité élevée et un mouvement stable. Les rails de 970 mm de large garantissent une grande capacité de chargement (10 tonnes). |
| Parties à moteur électrique:
Les roulements électriques sont standard pour le tour de métallurgie, réduisent efficacement l'intersité de l'ouvrier et réalisent un positionnement rapide.
|
|
Les accessoires suivants:
Les machines de tournage manuelles sont des machines standard de suivi et de repos pour couper des pièces de petit diamètre. Le support de rouleau en option convient au chargement de pièces lourdes et de grandes dimensions.
| |
| |

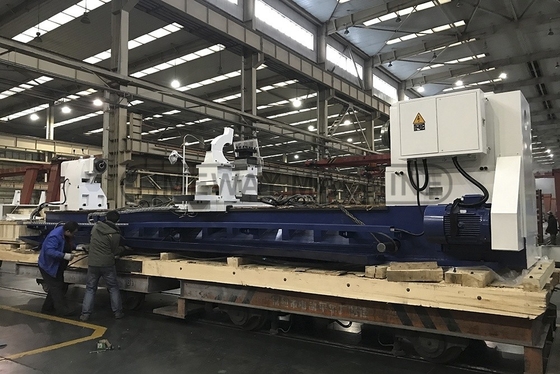

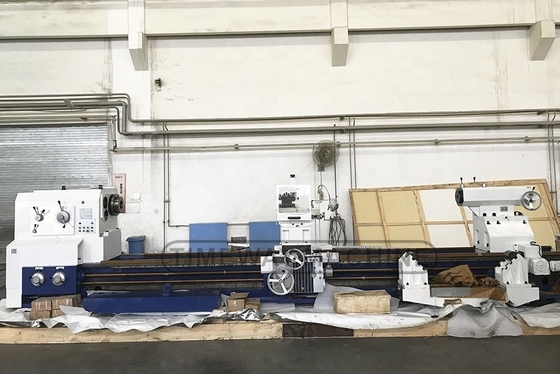

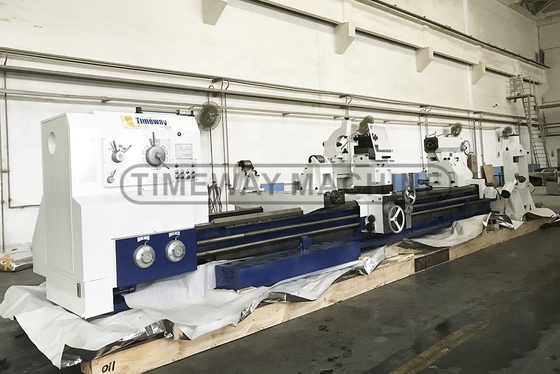

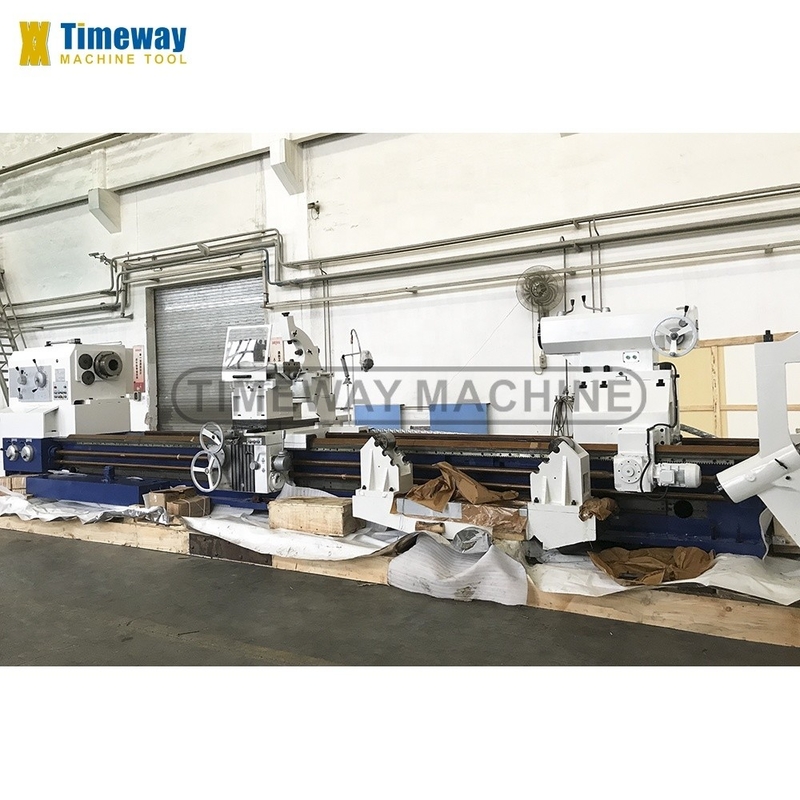

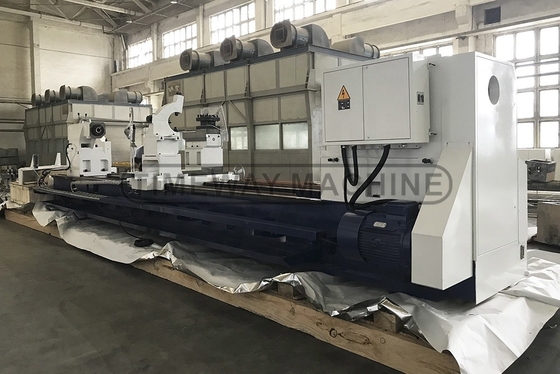

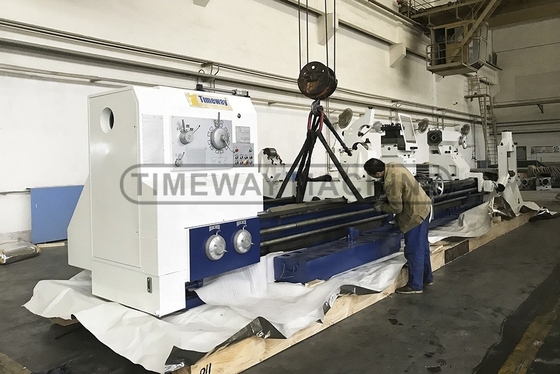

| Prêt à être expédié: |
