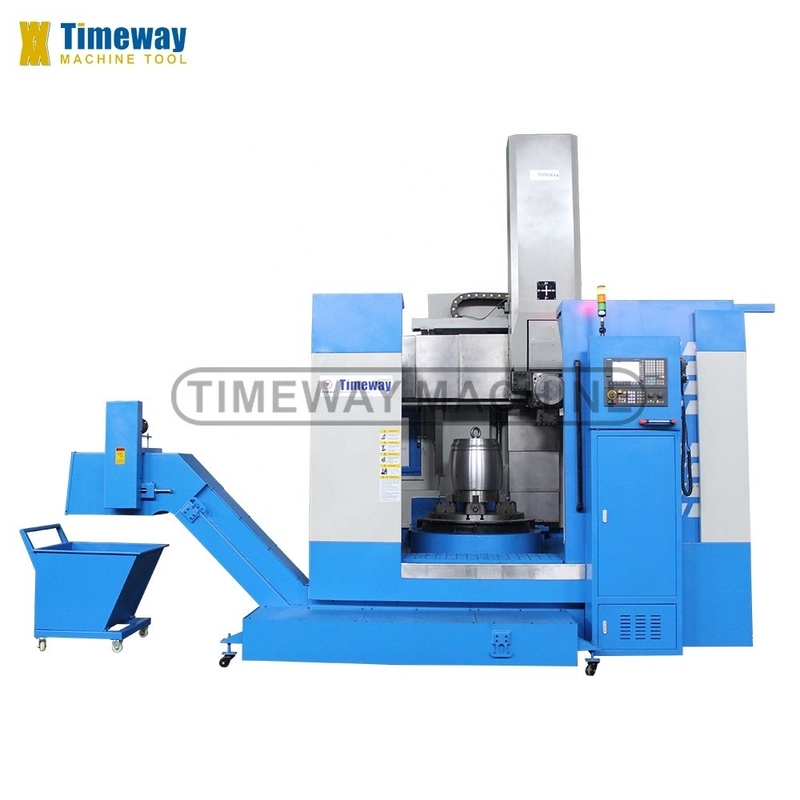

Table de travail de 800 mm et tour vertical CNC de 1070 mm de largeur de lit pour l'usinage de grands trous
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMEWAY |
| Numéro de modèle: | VLK800E |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $50,000.00/sets 1-2 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 150 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Verticale | Max. Longueur de la pièce (mm): | 800 |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Max. Weight de l'objet (kilogrammes): | 2000 |
| Largeur du lit (mm): | 1070 millimètres | Puissance du moteur à broche ((kW): | 22 |
| Nombre de broches: | Unique | Nombre d'axes: | 2 |
| Voyage (axe X): | 570 millimètres | Voyage (axe Z) (mm): | 650 millimètres |
| Précision de positionnement (mm): | ± 0.01 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.008 |
| Dimension ((L*W*H): | Pour les appareils à commande numérique | Voltage: | 220 V à 480 V |
| Système de commande CNC: | Les produits | Les postes d'outillage: | 4 |
| Poids (kg): | 8500 | Garantie: | 1 année |
| Points clés de vente: | Une productivité élevée | Rapport d'essai de la machine: | Fournit |
| Vidéo d'inspection de sortie: | Fournit | Garantie des composants de base: | 2 ans |
| Max. Swing Diameter: | 950 mm | Max. Turning Diameter: | 800 mm |
| Taille maximale du poids: | 800 mm | Étapes de vitesse de la broche: | 2 étapes, pas à pas |
| Gammes de vitesse d'axe: | 2 à 320 tours par minute | Taille de la table de travail: | 800 mm |
| Capacité de chargement: | 2000 kg ou plus | Vitesse d'alimentation dans l'axe X/Z: | 0.1-500mm/min |
| Vitesse d'alimentation rapide dans l'axe X/Z: | Pour les véhicules à moteur | Max.longueur de la pièce à usiner: | 800 mm |
| Condition: | Nouveau | Marque de Toolpost: | Yantai, Chine |
| Industrie concernée: | Salles de réparation de machines, usine de fabrication | Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, France, Allemagne, Brésil, Pérou, Mexique, Russie, Espagne, Chili, Colom |
| Type de commercialisation: | Produit ordinaire | Année: | 2021 |
| Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 150 |
| Max. Longueur tournée (mm): | 800 | Composants de base: | Les pièces détachées ne doivent pas être utilisées pour les pièces détachées. |
| Port: | Ports de la Chine | ||
Description de produit

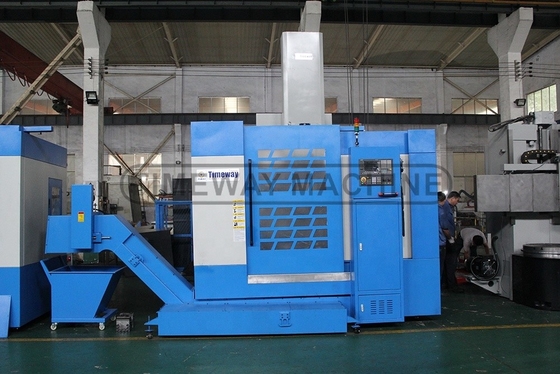

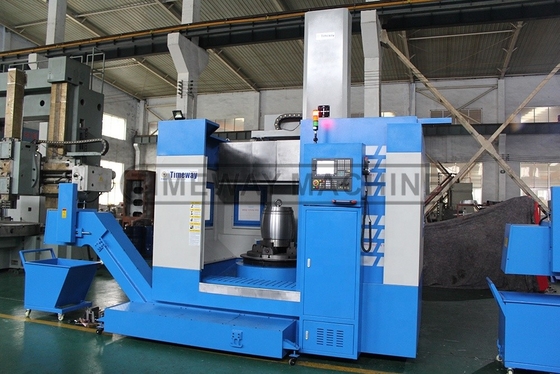

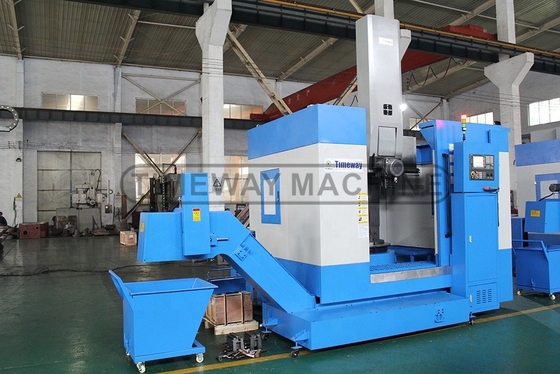

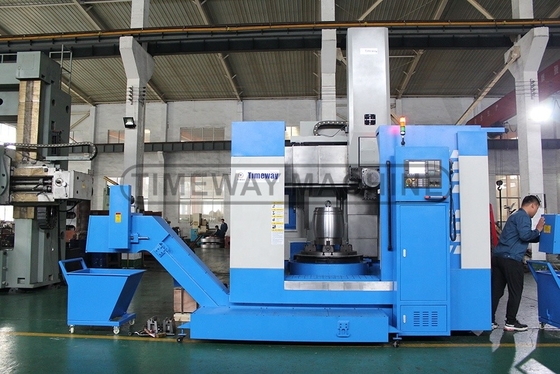

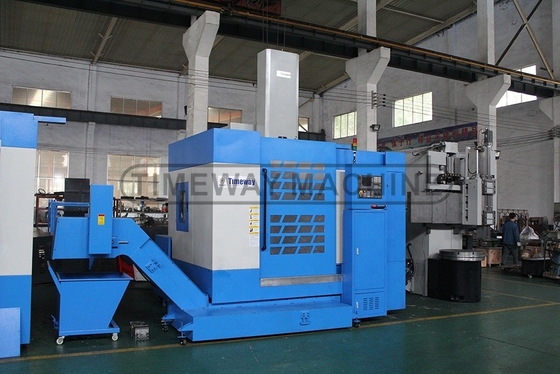

Tours verticaux CNC
Description des produits
Système de lubrification automatique, protection fermée, climatiseur, refroidisseur d'huile | Si l'appareil est équipé d'un appareil électronique, il doit être équipé d'un système de freinage. |
Les spécifications | Unité | VLK800E | VLK1250E | Le VLK1600E | VLK2000E | |||
Diamètre maximal du balancier | mm | 950 | 1250 | 1600 | 2000 | |||
Max. diamètre de rotation | mm | 800 | 1250 | 1600 | 2000 | |||
Max. hauteur de la pièce à usiner | mm | 800 | 1000 | 1000 | 1250 | |||
Poids maximal de la pièce à usiner | en kg | 2000 | 5000 | 8000 | 12000 | |||
Puissance du moteur principal | kW | 22 | 22 | 30 | 37 | |||
Diamètre de la table de travail | mm | 800 | 1010 | 1400 | 1800 | |||
Le couple maximal de la table de travail | Nom de l'organisme | 10 | 17.5 | 25 | 32 | |||
Plage de vitesses de la table de travail | Rpm | 2 à 320 | 1.25 à 200 | 1 à 160 | 4 à 125 | |||
Nombre de postes d'outillage | pièces | 4 | 4 | 4 | 4 | |||
Section de la tige d'outil d'outil de tournage externe | mm | 32 x 40 | 32 x 40 | 32 x 40 | 32 x 40 | |||
Type de lecteur | - | électrique | électrique | électrique | électrique | |||
Taille de vis à bille de l'axe X (dia. x écart de vis) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Taille de vis à bille de l'axe Z (dia. x écart de vis) | mm | 50x10 | 50x10 | 50x10 | 50x10 | |||
Voyage par axe X | mm | -20 à 550 | - 20 à 800 | -20 à 1030 | -20 à 1150 | |||
Voyage par axe Z | mm | 650 | 650 | 800 | 800 | |||
Plage d'alimentation ((X/Z) | mm | 0.1 à 500 | 0.1 à 500 | 0.1 à 500 | 0.1 à 500 | |||
Vitesse d'alimentation rapide | mm/min | 2000 | 2000 | 2000 | 2000 | |||
Système CNC | - | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | Les résultats de cette étude sont publiés dans le Bulletin de la Commission. | |||
Le couple du servomoteur ((X/Z) | N.m. | Je vous en prie. | Je vous en prie. | Les chrétiens, 15/11 | Les chrétiens, 15/11 | |||
Capacité | Qua | 30 | 37 | 45 | 52 | |||
Poids net de la machine | en kg | 8500 | 11000 | 14500 | 18500 | |||
Dimension de la machine (LxWxH) | en cm | Pour les appareils à commande numérique | 478 x 257 x 440 | Le numéro de série est le numéro de série. | 580 x 368 x 494 | |||
Convoyeur à copeaux | - | Type de chaîne | Type de chaîne | Type de chaîne | Type de chaîne | |||
La norme | - | Système de lubrification automatique, protection fermée, climatiseur, refroidisseur d'huile | ||||||
Optionnel | - | Si l'appareil est équipé d'un appareil électronique, il doit être équipé d'un système de freinage. | ||||||
Détails de la machine
1Le tour vertical à colonne unique de la série CNC est conçu en absorbant des techniques de conception et de fabrication modernes avancées et en utilisant la méthode de conception d'optimisation CAO,l'utilisation du dernier concept de conception et l'équipement de fonctionnalités avancées nationales et étrangères. 2. Réaliser une forte réduction des performances de la structure, la charge de surpoids de la table de travail, la machine haute rigidité dynamique et statique, toute sécurité et stabilité du mouvement,longue durée de vie et efficacité de traitement élevéeLa machine est adaptée aux outils de découpe à grande vitesse d'acier et de carbure, au traitement des pièces de travail de tous les métaux ferreux et non ferreux et de certains matériaux non métalliques.La machine peut compléter le processus de tournage rugueux et fini à l'intérieur et à l'extérieur du cylindreLa machine est principalement composée d'une colonne, d'une table de travail, d'une poutre, d'un poteau d'outillage vertical, d'une boîte de vitesses principale,mécanisme de levage du faisceau, mécanisme vertical d'alimentation de l'outil, dispositif de protection du guide de faisceau, boîtier complet de la machine, système électrique, système hydraulique, système de refroidissement, etc.
Je suis désolé.
Je suis désolé.La table de travail utilise une structure intégrée, à haute rigidité, à haute précision et à broche courte de type fixe.le fuseau est équipé d'un ensemble de roulements à billes de poussée de haute précision et d'un ensemble de roulements à rouleaux cylindriques courts en double rangée. structure compacte, en même temps porter la charge radiale, la charge axiale et le moment d'inclinaison, et sous la surcharge déformation élastique est faible,amélioration de la précision de rotation de la table de travail et de la capacité de charge.
Je suis désolé.
Je suis désolé.Quatre postes d'outillage électrique: haute précision de positionnement, grande force de serrage, grande capacité de chargement, stable et fiable.une plus grande force de serrage.
Je suis désolé.
Je suis désolé.Les clients peuvent choisir FANUC, SIEMENS ou KND, d'autres systèmes CNC.
Je suis désolé.
Je suis désolé.Conformément aux exigences particulières, le couvercle de la machine entière, le convoyeur à copeaux,..
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Pièces d'essai complètes(uniquement pour le tour CNC):
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Vidéo de l'entreprise
Commentaires des clients
Nos services
1- Remplacement gratuit des pièces disponibles pendant la période de garantie; prix de remplacement des pièces disponibles après la période de garantie.Action rapide et réponse aux questions techniques à tout moment de la vie de la machine. 3. centre de service après-vente à l'étranger disponible dans certaines régions. 4. service d'ingénieur à l'étranger disponible sur la demande du client ((coût relatif né par le client).
Présentation de l'entreprise
Affichage de l'usine:
Profil de l'usine:
Notre usine a été créée en 2014. Elle dispose de techniciens professionnels, d'une équipe de recherche et développement, fabrique et vend des équipements CNC et fournit des services personnalisés professionnels.Nos produits sont largement utilisés dans le traitement des moisissures, des produits 3C, des machines agricoles, des machines pétrolières, du traitement des pièces automobiles, de l'industrie aérospatiale, etc., vendant dans plus de 60 pays et régions au pays et à l'étranger.
Introduction au texte:
Profil de l'entreprise:
Timeway Machine Tool Co., Ltd est une entreprise professionnelle de fabrication de machines-outils, les principaux produits comprennent le tour, la fraiseuse, la fraiseuse, etc.,et selon les besoins du client, nous pouvons également concevoir et fabriquer diverses machines spéciales, afin de fournir des services de mise à niveau et de transformation de la technologie relative dans le domaine des machines-outils.
Client visité:
Jusqu'à présent, nous avons reçu de nombreux clients de l'étranger, et ils sont tous très satisfaits de notre entreprise et des produits
Les expositions:
Depuis la création du ministère du Commerce extérieur, nous avons participé à diverses expositions nationales et internationales telles que la foire d'automne de Canton, l'exposition de Pékin,Exposition de Shanghai, Moscou, Éthiopie et Russie, et ont maintenu des relations de coopération amicales à long terme avec les clients de l'exposition.
Questions fréquentes
Q: Pourquoi choisir Timeway Machine?
A: 1. Haute qualité avec prix compétitif; 2. Équipe professionnelle de R & D et 25 ans d' expérience à l' exportation; 3. Exporté dans plus de 60 pays; 4.Service en ligne 24 heures sur 24 (Skype), WhatsApp, Wechat, Trademanager); 6. garantie de qualité de 12 mois; 7. ingénieurs à l'étranger disponibles pour résoudre les problèmes;Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Q: Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition; (2) LC irrévocable à vue; (3) Western Union, MoneyGram, etc.Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
