Max. longueur tournée de 2905mm 520mm machine à tour CNC swing avec 12 stations de poste d'outil
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | La date de dépôt |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $30,000.00/sets >=1 sets |
| Détails d'emballage: | Casse en bois (peut être fumigée) |
| Capacité d'approvisionnement: | 100 ensembles par mois. |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 3000 |
|---|---|---|---|
| La structure: | Tour oblique de lit | Capacité d'usinage: | Taux de charge moyen |
| Largeur du lit (mm): | 520 millimètres | Puissance du moteur à broche ((kW): | 15 |
| Nombre de broches: | Unique | Nombre d'axes: | 2 |
| Voyage (axe X): | 230 millimètres | Voyage (axe Z) (mm): | 590 mm |
| Voltage: | Comme demandé | Système de commande CNC: | Les produits |
| Les postes d'outillage: | 12 | Poids (kg): | 5000 |
| Garantie: | 1 année | Points clés de vente: | Une productivité élevée |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | CNC |
| Type de lit incliné: | Le tour CNC | Gamme de vitesse d'axe: | Pour les véhicules à moteur électrique |
| Nez d'axe: | A2-8 | Taille du rouleau hydraulique: | 10 pouces |
| Type de poste d'outil: | H12 | Temps de changement d'outil: | 0.3sec |
| Service après-vente fourni: | Assistance en ligne | Max. Swing Diameter (millimètres): | 520 |
| Condition: | Nouveau | Industrie concernée: | Magasins de matériaux de construction, ateliers de réparation de machines, usine de fabrication, exp |
| Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, Allemagne | Type de commercialisation: | Produit ordinaire |
| Composants de base: | Incidence, moteur, pompe, moteur | Velocité maximale de la broche (rpm): | 3500 r.p.m |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 87 | Max. Longueur tournée (mm): | 2905 |
| Port: | Port de Chine | ||
Description de produit

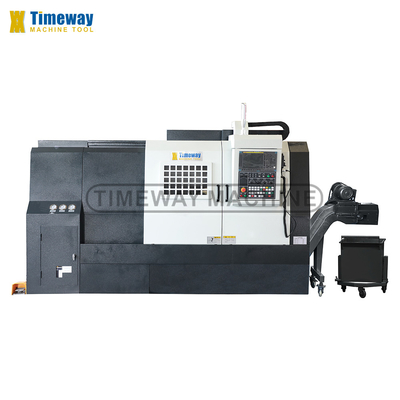

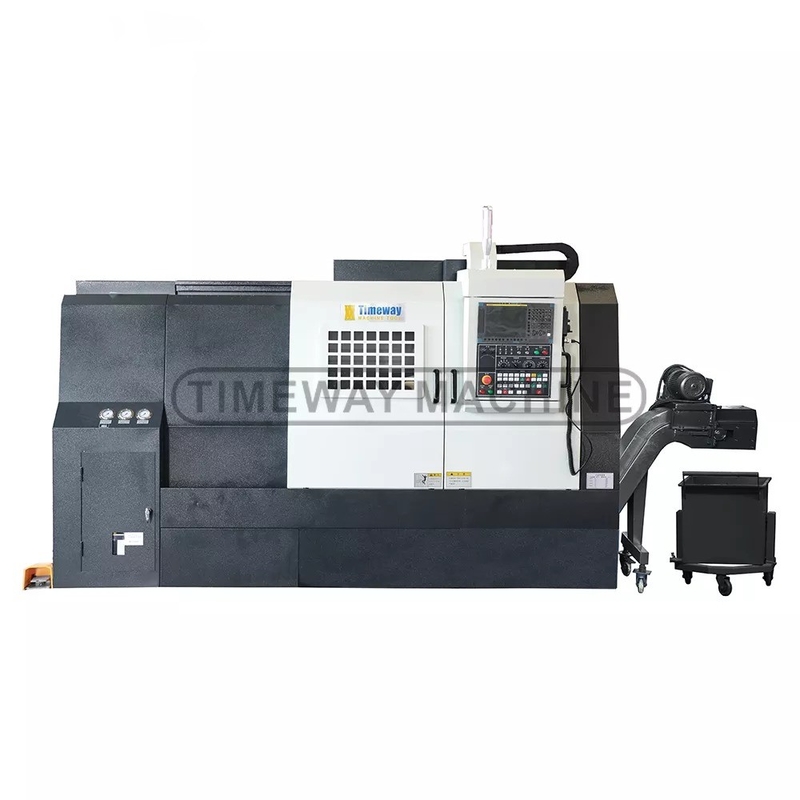

520 mm Swing précision lit incliné CNC machine à tour
1La construction unique développée à l'aide de techniques FEA pour assurer une rigidité maximale dans les conditions de coupe les plus difficiles. 2.Le moteur principal utilise un servo-moteur à courant alternatif à grande portée japonais FANUC, vitesse sans pas, boîte à broche sans structure d'engrenage, vitesse élevée et faible bruit.et équipé d'un interrupteur à pieds fabriqué à TaiwanLe système de transmission à axe X/Z utilise une vis à bille de haute précision entraînée directement par un moteur à courant alternatif FANUC, il n'y a pas d'entraînement par courroie et engrenage,évité la réaction et les vibrations générées. 5. la tourelle hydraulique à 8/12 stations de Taiwan est fournie en série, le changement d'outil est rapide et précis, et la force de verrouillage est importante. 6.le manche de la coque est contrôlé par un dispositif programmable. 7. le système CNC utilise le système de contrôle servo FANUC, SIEMENS ou China GSKAC de renommée internationale, de grandes fonctions et des performances stables.Cette machine à tour CNC a une protection entièrement fermée, et équipé d'un bouton de sécurité d'arrêt d'urgence, lorsqu'il rencontre soudainement une panne de courant soudaine ou d'autres défaillances, en raison de la conception spéciale du circuit de commande,la machine peut être auto-protégée pour assurer sa propre sécurité et celle du personnelLe panneau de commande est à environ 1500 mm du sol, il est très modéré, ergonomique, agréable et facile à utiliser et à comprendre le fonctionnement de la machine.Lubrification centrale automatiqueLe système de refroidissement et les convoyeurs à chaîne prolongent les intervalles entre les travaux d'entretien et réduisent les temps d'arrêt.peut également être ajouté une fonction de détection en ligne; fonction d'ajustement automatique de la force de serrage hydraulique; Conformément aux besoins particuliers des utilisateurs, un alimentateur automatique à barre, des portes automatiques et d'autres périphériques d'automatisation ont été ajoutés.L' AK-55 peut être choisi., l'angle d'inclinaison du lit est de 75°;Les accessoires standard:FANUC 0i-TF Hydraulic chuck Hydraulic turret Hydraulic tailstock Electronic handwheel Lubrication system Cooling system Work lamp Pilot lamp Full protection guard Air conditioner Chip conveyor Leveling blocks & bolts Tools & tool-box Operation manualsAccessoires optionnels:Système CNC GSK Système CNC SIEMENS Échangeur de chaleur hydraulique creux
Les spécifications du produit
Spécification | Unité | Un AK-10 | Un AK-15 | Un AK-25 | Un AK-35 | Un AK-45. |
Max, tourne-toi sur le lit. | mm | 400 | 440 | 520 | 660 | 850 |
Max. diamètre de rotation | mm | 300 | 300 | 420 | 550 | 800 |
Longueur maximale de la pièce à usiner | mm | 600/850/100 | 600 | 625/1000/1500/2000/3000 | 890/1640/2000/3000 | Le montant de la taxe est calculé à partir du montant de la taxe. |
Max. longueur de virage | mm | 500/700/950 | 450 | Les États membres doivent respecter les dispositions de la présente directive. | Les États membres doivent respecter les dispositions suivantes: | Le numéro 1420/1920/2920 |
Voyage croisé (X) | mm | 210 | 180 | 230 | 305 | 450 |
Voyage longitudinal (Z) | mm | 530/710/1050 | 480 | Les États membres peuvent prévoir des mesures d'accompagnement. | Les États membres doivent fournir les informations suivantes: | Le numéro 1450/1950/2950 |
Vitesse d'alimentation rapide dans l'axe X | M/min | 12 | 20 | 12 | 12 | 12 |
Vitesse d'alimentation rapide en axe Z | M/min | 15 | 24 | 15 | 15 | 15 |
Vitesse d'alimentation dans l'axe X/Z | mm/min | 1260 | 1260 | 1260 | 1260 | 1260 |
Plage de vitesse de la broche | Rpm | 45 à 4500 | 50 à 4500 | 35 à 3500 | 25 à 2500 | 10 à 2000 |
Nose à broche | - | A2 à 5 | A2 à 6 | A2 à 8 | A2 à 8 | A2 à 11 |
Parcours à fente | mm | 50 | 62 | 87 | 92 | 131 |
Taille du rouleau hydraulique | pouces | 6 pouces | 8 pouces | 10 pouces | 12 pouces | 15 pouces et 18 pouces |
Diamètre intérieur du roulement avant | mm | 80 | 100 | 130 | 160 | 200/240 |
Type de poteau d'outil | - | H8 | H8 | H12 | H12 | H12 |
Taille de la section de l'outil (tournant) | mm | 25x25 | 25x25 | 25x25 | 25x25 | 25x25 |
Taille de la section d'outil (forage) | mm | 32 | 40 | 40 | 50 | 60 |
Temps de changement d'outil | seconde | 0.4 | 0.72 | 0.3 | 1 | 1 |
Voyage du stock de queue | mm | 530/730/980 | 460 | Les États membres peuvent prévoir des mesures d'accompagnement. | 706/1456/1816/2816 | Le montant de l'aide est fixé à: |
Diamètre de la plume de la queue | mm | 80 | 80 | 85 | 110 | 140 |
Plumes coniques de la queue | - | MT4 | MT4 | MT5 Résultats | MT5 Résultats | MT6 |
Voyage par plumes de queue | mm | 80 | 130 | 80 | 100 | 130 |
Puissance du moteur principal | kW | 7.5 | 11 | 15/18. Je vous en prie.5 | 22/30 | 100 |
Puissance totale | kW | 17 | 25 | 30 | 46 | 130 |
Précision de travail | mm | IT6 | IT6 | IT6 | IT6 | IT6 |
Roughness (graisseuse) | μm | Je suis Ra0.8 | Je suis Ra0.8 | Je suis Ra0.8 | Je suis Ra0.8 | Je suis Ra0.8 |
Structure du lit | - | 45° | 45° | 45° | 45° | 45° |
Système CNC | - | FANUC ou SIEMENS | FANUC ou SIEMENS | FANUC ou SIEMENS | FANUC ou SIEMENS | FANUC ou SIEMENS |
Longueur de la machine | mm | 2875/3415/3440 | 2270 | Le nombre de personnes concernées est déterminé en fonction de l'indicateur. | Le nombre de personnes concernées | Les produits de la catégorie 1 |
Largeur et hauteur de la machine | mm | Pour les appareils électroniques | 1470x1470 | 1545x1950 | 1820 x 2130 | Pour les appareils électroniques |
Poids de la machine | tonnes | 3.5/4/4.5 | 4.5 | 5/5.5/6.5/7.5/8. Je vous en prie.5 | 8/10/11,5/15. Je vous en prie.5 | Je vous en prie. |
Présentation de l'entreprise
Des clients visités
Package et transport
Exposition et formation
Pourquoi nous choisir?
Pourquoi avoir choisi Timeway Machine?
1. Haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience dans l' exportation;
3. Exporté dans plus de 70 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Questions fréquentes
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.Quel est le MOQ?R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)Q: Quelles sont les conditions de paiement?A: 1) T/T avec 30% de paiement anticipé, et 70% de paiement du solde à payer avant expédition; 2) LC irrévocable à vue; 3) Western Union, MoneyGram, etc.
Q: et la garantie?R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
