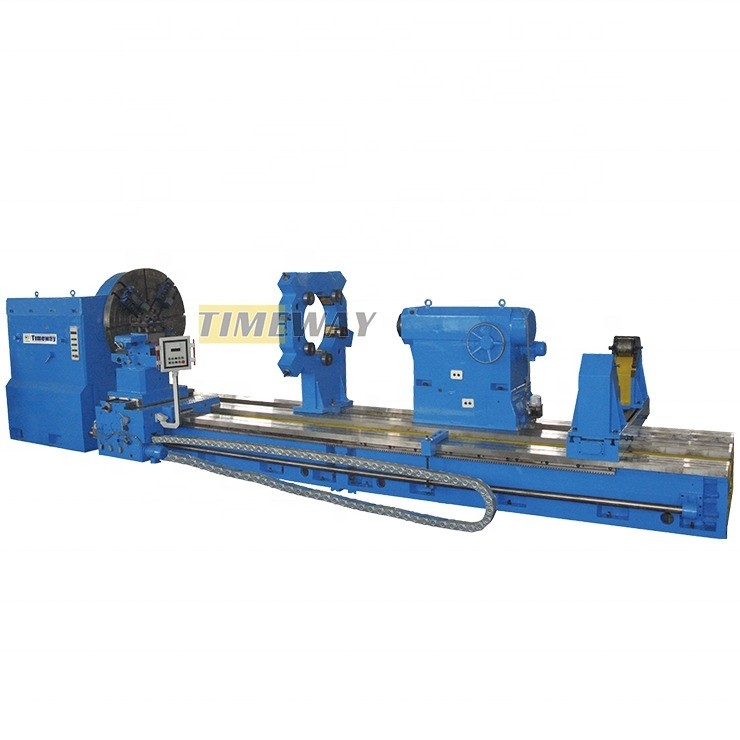

Moteur à fuseau à 75 kW, machine à tour horizontal à grande capacité
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le nombre d'équipements utilisés est le suivant: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $340,000.00/sets 1-2 sets |
| Détails d'emballage: | dans un boîtier en bois (pouvant être fumigé) ou en contreplaqué |
| Capacité d'approvisionnement: | 50 ensembles par an |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 6000 | Région de vitesse de la broche ((rpm): | 0.8 - 160 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 1600 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 75 |
| Voltage: | Selon la demande du client | Dimension ((L*W*H): | Pour les appareils électroniques |
| Poids (kg): | 30000 KILOGRAMMES | Garantie: | 1 année |
| Points clés de vente: | D'une précision élevée | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Capacité de chargement: | 25/32/40 tonnes |
| Diamètre du tuyau: | Unité de mesure | Taper à fuseau: | 1:7 |
| Vitesse d'alimentation dans l'axe X/Z: | 1500mm/min | Vitesse d'alimentation rapide dans l'axe X/Z: | 3000mm/min |
| Vitesse d'alimentation rapide du stock: | 3000mm/min | Vitesse d'alimentation rapide de l'enveloppe de la queue: | 664 mm/min |
| Traitement de fil: | Réservoir de vitesses | Moteur principal: | Moteur à courant continu de grande puissance |
| Service après-vente fourni: | Assistance en ligne | Condition: | Nouveau |
| Industrie concernée: | Boutiques de vêtements, boutiques de matériaux de construction, ateliers de réparation de machines, | Emplacement de la salle d'exposition: | Canada, Turquie, Royaume-Uni, États-Unis, Italie, Allemagne, Brésil, Mexique, Espagne, Chili, Afriqu |
| Composants de base: | Résistant à l'humidité | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 85 |
| Max. Longueur tournée (mm): | 5800 millimètres | Année: | 2021 |
| Port: | Ports de la Chine | ||
Description de produit
Description des produits
Caractéristiques:
1Performance stable: il convient à la découpe stable et solide de pièces de grande et moyenne taille telles que pièces moulées, pièces rigides
et les métaux non ferreux.
2- lit très rigide: le lit est constitué d'un lit de structure en fonte; les côtes intérieures présentent une disposition raisonnable et une rigidité élevée, et le
Dans la surface de guidage coulissante, le guidage anti-rancage
la technologie des plaques est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal,
en évitant ainsi l'apparition d'un rampage à basse vitesse.
3.L'ensemble du lit de haute rigidité avec une envergure de 600 mm, ce qui assure à la machine une forte stabilité et une grande précision, et le lit
capacité de chargement jusqu'à 3000 kg.
4.Haute rigidité et fuseau de haute précision: le roulement de fuseau de la machine-outil adopte des produits de marque célèbres.
une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.
L'extrémité avant de l'arbre principal adopte un support à trois
Les engrenages de la tête de roulement sont conçus de manière à améliorer la précision et à augmenter la rigidité.
Le fuseau bien assemblé présente les caractéristiques d'un faible bruit.
augmentation de la température, petite déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable pendant la
une opération à long terme.
5.Le diapositif supérieur peut tourner le cône court par alimentation automatique ou à la main, le diapositif supérieur et l'alimentation longitudinale sont combinés pour tourner le long
une surface conique.
1Performance stable: il convient à la découpe stable et solide de pièces de grande et moyenne taille telles que pièces moulées, pièces rigides
et les métaux non ferreux.
2- lit très rigide: le lit est constitué d'un lit de structure en fonte; les côtes intérieures présentent une disposition raisonnable et une rigidité élevée, et le
Dans la surface de guidage coulissante, le guidage anti-rancage
la technologie des plaques est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal,
en évitant ainsi l'apparition d'un rampage à basse vitesse.
3.L'ensemble du lit de haute rigidité avec une envergure de 600 mm, ce qui assure à la machine une forte stabilité et une grande précision, et le lit
capacité de chargement jusqu'à 3000 kg.
4.Haute rigidité et fuseau de haute précision: le roulement de fuseau de la machine-outil adopte des produits de marque célèbres.
une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.
L'extrémité avant de l'arbre principal adopte un support à trois
Les engrenages de la tête de roulement sont conçus de manière à améliorer la précision et à augmenter la rigidité.
Le fuseau bien assemblé présente les caractéristiques d'un faible bruit.
augmentation de la température, petite déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable pendant la
une opération à long terme.
5.Le diapositif supérieur peut tourner le cône court par alimentation automatique ou à la main, le diapositif supérieur et l'alimentation longitudinale sont combinés pour tourner le long
une surface conique.
Spécification | Unité | Le numéro de série: | Le nombre d'heures de travail | Le numéro de série: |
Max, tourne-toi sur le lit. | mm | 1600 | 2000 | 2500 |
Max. bascule sur le glissement croisé | mm | 1250 | 1600 | 2200 |
Distance entre les centres | mm | 3 000 à 20 000 | 3 000 à 20 000 | 3 000 à 20 000 |
Max. couple de chuck | N.m. | 80000 | 80000 | 80000 |
Largeur du lit | mm | 1600 (3 voies coulissantes) | 1600 (3 voies coulissantes) | 1600 (3 voies coulissantes) |
Capacité de chargement | tonnes | 32 | 32 | 32 |
Tone de la broche | - | 75° | 75° | 75° |
Diamètre du tuyau | mm | 1600 | 1600 ou 1800 | Le montant de l'aide |
Plage de vitesse de la broche | Rpm | 0.8-160 (sans pas) | 0.8-160 (sans pas) | 0.8-160 (sans pas) |
Plage d'alimentation longitudinale | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) |
Plage d'alimentation croisée | mm | 0.063 à 24 (18) | 0.063 à 24 (18) | 0.063 à 24 (18) |
Fil métrique | mm | 2 à 40 | 2 à 40 | 2 à 40 |
Fil de pouce | Le TPI | 1 à 14 | 1 à 14 | 1 à 14 |
Fil de module | MP | 1.5 à 20 | 1.5 à 20 | 1.5 à 20 |
Max. déplacement du glissement transversal | mm | 725 | 725 | 800 |
Max. déplacement de la glissière supérieure | mm | 600 | 600 | 600 |
Section de la tige de l'outil | mm | 70 x 70 | 70 x 70 | 70 x 70 |
Démètre de la plume de la queue | mm | 300 | 300 | 300 |
Voyage par plumes de queue | mm | 300 | 300 | 300 |
Plumes coniques de la queue | - | 100, 1:7 | 100, 1:7 | 100, 1:7 |
Vitesse d'alimentation rapide du stock | mm/min | 3000 | 3000 | 3000 |
Vitesse d'alimentation rapide de la plume de la queue | mm/min | 664 | 664 | 664 |
Puissance du moteur principal | kW | 75 | 75 | 75 |
Longueur de la machine | mm | 13577 à 21577 | 13577 à 21577 | 13577 à 21577 |
Largeur de la machine | mm | 2479 | 2479 | 2515 |
Hauteur de la machine | mm | 2280 | 2580 | 2655 |
· à 3 mâchoires · repos constant (plus de 2 M de longueur) · Suivre le repos (longueur supérieure à 2 M) · Résistant à la traction manuelle · Centre mort de l'écorce · poste d'outillage à 4 stations · Système de refroidissement · Lampe de travail · Outils et boîte à outils · Coude et boulons de nivellement · Manuel d'utilisation (anglais) | · à 4 mâchoires indépendante · Plaque faciale · Indicateur numérique à 2 ou 3 axes · Garde de chuck · Garde trop postée · Résistant aux éclaboussures arrière · Postes d'outils à changement rapide |
Boîte à broche:
Le tour de travail lourd a 18 étapes vers l'avant, vitesse de la broche 6-750 r/min; et a également 6 étapes vers l'arrière 10-775 r/min.
Pour les appareils de traitement de l'air:
Le mandrin à 3 mâchoires est standard pour le tour horizontal, et le mandrin à 4 mâchoires et la plaque de face sont optionnels.La protection de la broche est en option, terminer l'arrêt de la broche lorsqu'elle est ouverte.
Défenseur de l'outil (facultatif):
Le protecteur pliable pour le poteau d'outil peut protéger efficacement la sécurité du travailleur et ne gêne pas le changement d'outil.
2 axes/DRO à trois axes:
En fonction des besoins des clients, le DRO est disponible pour faire fonctionner le tour plus directement.
Pourquoi nous choisir?
Q: Pourquoi choisir Timeway Machine?
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
A: 1, haute qualité à prix compétitif;
2. Une équipe professionnelle de R & D et 25 ans d' expérience à l' exportation;
3. Exporté dans plus de 60 pays;
4° les certificats CE et ISO;
5. Service en ligne 24 heures sur 24 (Skype, WhatsApp, Wechat, Trademanager);
6. Garantie de qualité de 12 mois;
7. Des ingénieurs étrangers disponibles pour résoudre les problèmes.
Q: Avez-vous un contrôle qualité ou des normes de sécurité pour vos machines?
R: Oui, nous avons mis en place un département de contrôle de qualité très strict pour garantir une bonne qualité.
Q: Quel est le MOQ?
R: 1 jeu (seules certaines machines à bas prix seront plus de 1 jeu)
Q: Quelles sont les conditions de paiement?
R: (1) T/T avec 30% d'avance et 70% de solde à payer avant expédition;
(2) LC irrévocable à vue;
(3) Western Union, MoneyGram, etc. Il s'agit de services de courrier électronique.
Q: et la garantie?
R: La période de garantie est d'un an après la livraison. Même au-delà de cette période, nous fournirons un service à vie pour la machine.
