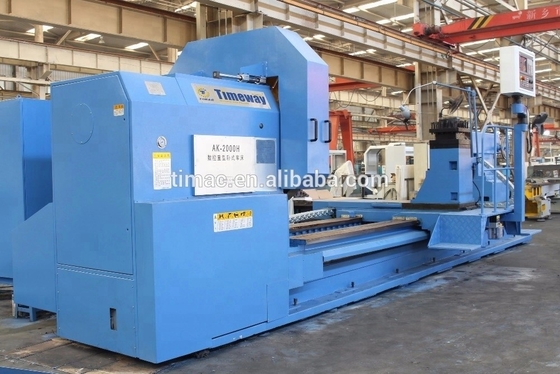

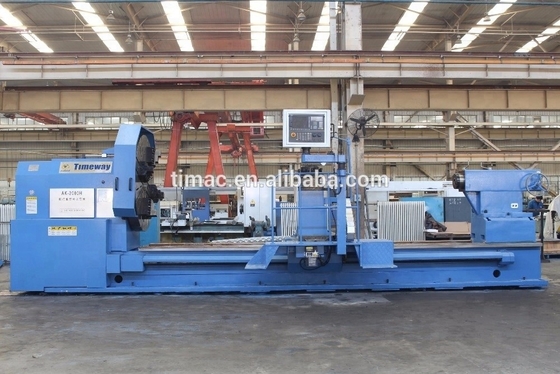

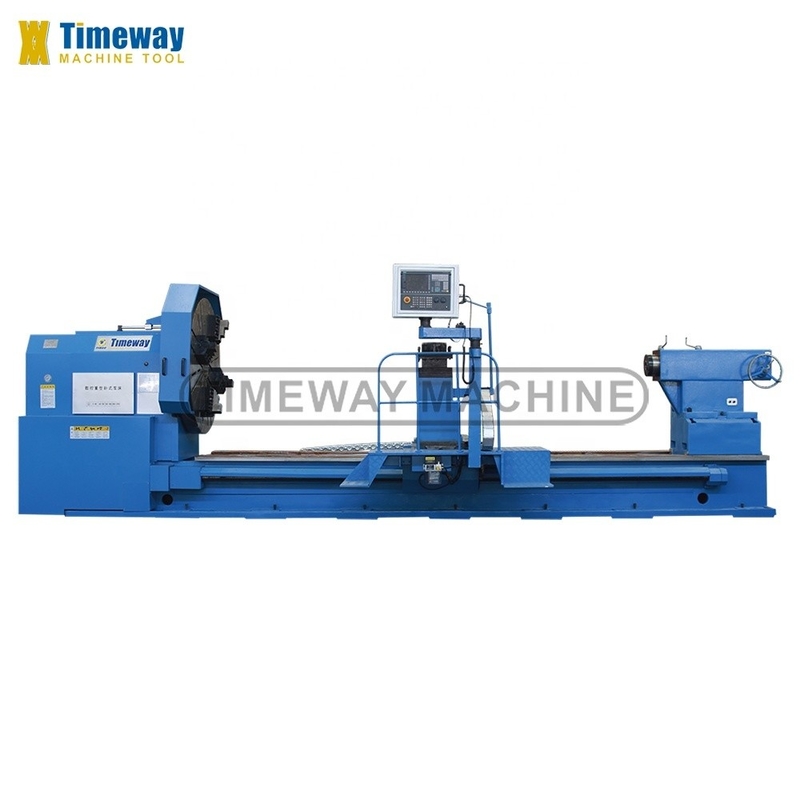

Système CNC SIEMENS Tour CNC géant pour l'usinage de pièces jusqu'à 5000 mm de longueur
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Certification: | CE ISO |
| Numéro de modèle: | Un AK-2000x5M |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $300,000.00/sets 1-2 sets |
| Détails d'emballage: | Cas en bois (peut être fumigé) |
| Capacité d'approvisionnement: | 10 ensembles par mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 5000 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Max. Weight de l'objet (kilogrammes): | 16000 | Largeur du lit (mm): | Étendue de l'eau |
| Puissance du moteur à broche ((kW): | 30 | Nombre de broches: | Unique |
| Nombre d'axes: | 2 | Voyage (axe X): | 850 millimètres |
| Voyage (axe Z) (mm): | 5000 millimètres | Précision de positionnement (mm): | ± 0.015 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.008 | Dimension ((L*W*H): | Pour les appareils à commande numérique |
| Voltage: | 200 V à 460 V | Système de commande CNC: | Les produits |
| Les postes d'outillage: | 4 | Poids (kg): | 19400 |
| Garantie: | 1 année | Points clés de vente: | Niveau élevé de sécurité |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 2 ans | CNC ou non: | CNC |
| Grade automatique: | Automatique | Couleur: | Option personnalisée |
| Types de guides de lit: | D'une largeur n'excédant pas 10 mm | Largeur de lit: | Pour les véhicules à moteur |
| Max. Poids de la pièce à usiner: | 16000kg | Vitesse de la broche: | 4 équipes, 3 à 320 tours par minute |
| Trou d'axe: | 100 mm | Taper à fuseau: | Mesure 140 |
| Max. Swing Diameter: | 2 000 mm | Service après-vente fourni: | Assistance en ligne, assistance technique par vidéo |
| Service après garantie: | Assistance technique par vidéo, Assistance en ligne, Pièces détachées, Maintenance et réparation sur | Localisation du service local: | Canada, Royaume-Uni, États-Unis, Italie, France, Allemagne, Brésil, Mexique, Russie, Espagne, Austra |
| Condition: | Nouveau | Marque de Toolpost: | YANTAI |
| Industrie concernée: | Réparations de machines, usines de produits alimentaires et de boissons, imprimeries, travaux de con | Emplacement de la salle d'exposition: | Canada, Turquie, Royaume-Uni, États-Unis, Italie, France, Allemagne, Brésil, Mexique, Russie, Espagn |
| Type de commercialisation: | Produit ordinaire | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 |
| Max. Longueur tournée (mm): | 4800 | Année: | 2021 |
| Composants de base: | Système de commande numérique par ordinateur de Siemens | Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion |
| Port: | Port de Chine | ||
Description de produit
Description des produits
√ Système CNC FANUC/GSK/SIEMENS √ fourche à 4 mâchoires √ poste-outil électrique à 4 stations √ Lampe de travail √ Système de refroidissement √ Générateur d'impulsions manuel (MPG) √ Les centres morts √ pistolet à huile √ Lampe pilote √ pompe de lubrification automatique √ Traction manuelle de la queue √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | _ Reposez-vous constamment Suivre le reste _ Garde à demi-fermé _ 6/8-station de poste d'outillage _ Centres en direct _ Air conditionné - Un convoyeur à puces. |
Spécification | Unité | Un AK-1250 | Un AK-1600 | Un AK-1800 | AK-2000 | |||
Max, tourne-toi sur le lit. | mm | 1250 | 1600 | 1800 | 2000 | |||
Max... tourne sur le glissement croisé | mm | 900 | 1250 | 1450 | 1600 | |||
Distance entre les centres | mm | Le montant de l'aide est calculé à partir du montant de l'aide. | ||||||
Max. longueur de virage | mm | Le montant de la taxe est fixé à la valeur de la taxe. | ||||||
Largeur du lit | mm | 1100 | 1100 | 1100 | 1100 | |||
Taille de broche (4 mâchoires) | mm | 1250 | 1400 | 1400 | 1600 | |||
Capacité de chargement | tonnes | 16 (option: 20) | 16 (option: 20) | 16 (option: 20) | 16 (option: 20) | |||
Nose à broche | mm | A2 à 15 | A2 à 15 | A2 à 15 | A2 à 15 | |||
Parcours à fente | mm | 100 | 100 | 100 | 100 | |||
Tone de la broche | - | Mesure 140 | Mesure 140 | Mesure 140 | Mesure 140 | |||
Vitesse de la broche (hydraulique 4 étapes, sans étape) | Rpm | 3 à 320 | 3 à 320 | 3 à 250 | 3 à 250 | |||
Velocité de la broche (manuelle) | Rpm | À l'avant: 3,15-315 (21); à l'arrière: 3,5-291 (12) | ||||||
Max. force de coupe | N | 39200 | 39200 | 39200 | 39200 | |||
Vitesse d'alimentation rapide dans l'axe X/Z | mm/min | Le montant de l'aide est fixé à: | Le montant de l'aide est fixé à: | Le montant de l'aide est fixé à: | Le montant de l'aide est fixé à: | |||
Voyage croisé (X) | mm | 850 | 850 | 850 | 850 | |||
Type de poteau d'outil | - | V4 | V4 | V4 | V4 | |||
Taille du poteau d'outil | mm | Pour les appareils électroniques | Pour les appareils électroniques | Pour les appareils électroniques | Pour les appareils électroniques | |||
Force d'alimentation maximale (X) | N | 10875 | 10875 | 10875 | 10875 | |||
Taille de la section d'outil | mm | 50 x 50 | 50 x 50 | 50 x 50 | 50 x 50 | |||
Diamètre de la plume de la queue | mm | 260 | 260 | 260 | 260 | |||
Voyage par plumes de queue | mm | 300 | 300 | 300 | 300 | |||
Plumes coniques de la queue | - | Le nombre de personnes concernées | Le nombre de personnes concernées | Le nombre de personnes concernées | Le nombre de personnes concernées | |||
Précision de travail | - | IT7 | IT7 | IT7 | IT7 | |||
Roughness de la surface | μm | Ra 2,5 à 3.2 | Ra 2,5 à 3.2 | Ra 2,5 à 3.2 | Ra 2,5 à 3.2 | |||
Puissance du moteur principal | kW | 30 | 30 | 30 | 30 | |||
Poids de la machine | en kg | Le montant de l'allocation est fixé à la valeur de l'allocation. | ||||||
Longueur de la machine | mm | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de l'accord. | ||||||
Largeur de la machine | mm | 3200 | 3200 | 3200 | 3200 | |||
Hauteur de la machine | mm | 2220 | 2750 | 2850 | 2950 | |||
Détails de la machine
- Je ne sais pas.

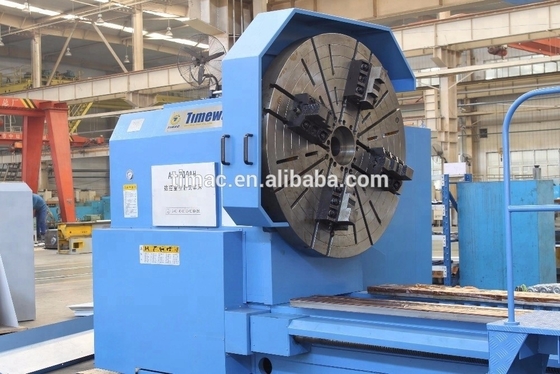

- Une fourchette à 4 mâchoires standard pour serrer des pièces de forme spéciale.

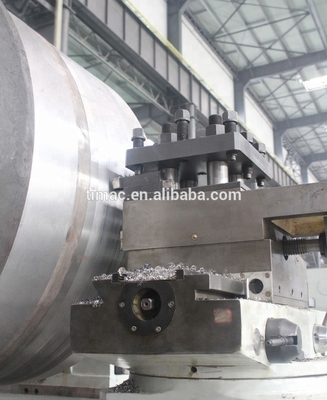

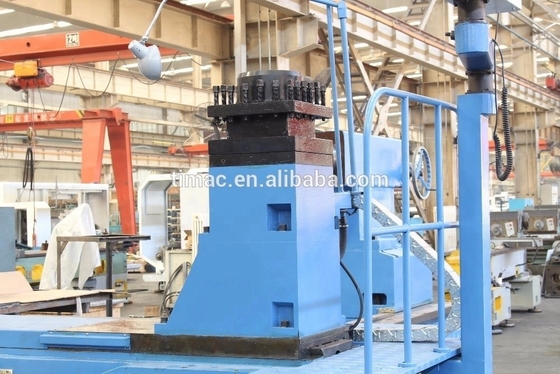

Tourelle électrique à 4 stations:
- Adoptez une tourelle électrique de marque célèbre, haute précision de positionnement.
Système CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. sont à votre choix.
Parties à moteur électrique:
Fonctionnement flexible et simple, pour réduire l'intensité de travail et accroître le plaisir de fonctionnement.
Armoire électrique conforme à la norme CE:
Une disposition électrique claire et soignée;
Adopter des composants électriques conformes à la norme CE.
Pompes de lubrification automatiques:
Lubrifier automatiquement et de façon intermittente chaque rail de guidage pour prolonger la durée de vie de la machine.
Tourelle verticale à 4 stations:
La norme
Tourelle verticale à 6 stations:
Optionnel
Tourelle horizontale à 6 stations:
Optionnel
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Parties d'essais complets:
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Pourquoi nous choisir?
Interféromètre au laser Renishaw:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
