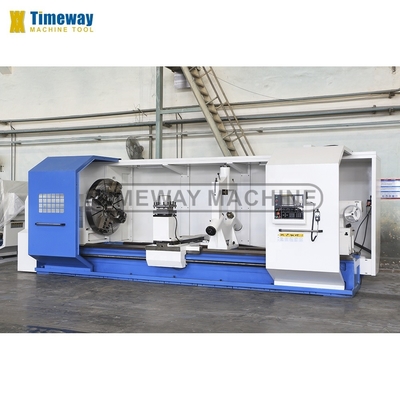

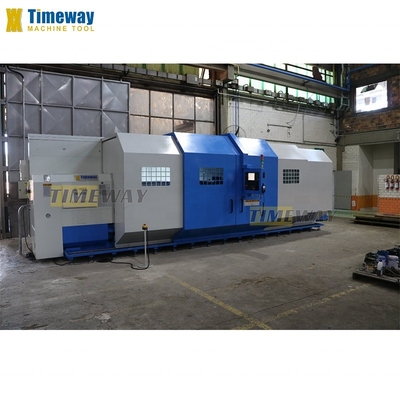

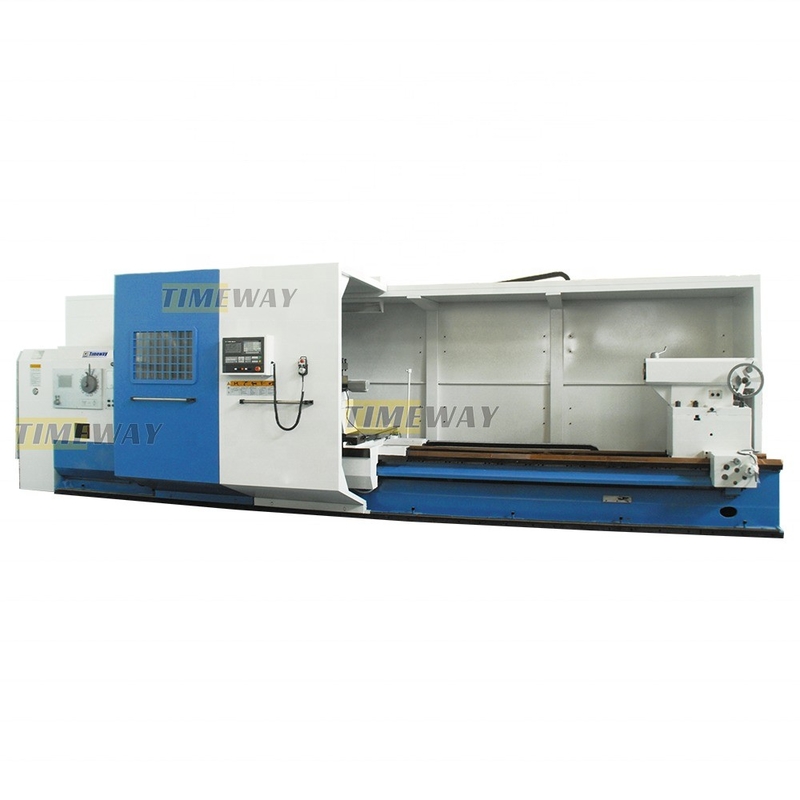

Tour horizontal CNC à rouleaux lourds de 700 mm avec 1 20 broche de Timeway
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC, TIMEWAY |
| Numéro de modèle: | Je ne sais pas. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $100,000.00/sets 1-1 sets |
| Détails d'emballage: | Dans des boîtes en contreplaqué. |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Année |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 5000 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Max. Weight de l'objet (kilogrammes): | 10000 | Largeur du lit (mm): | 970 millimètres |
| Puissance du moteur à broche ((kW): | 30 | Nombre de broches: | Unique |
| Nombre d'axes: | 2 | Voyage (axe X): | 700 millimètres |
| Voyage (axe Z) (mm): | 5000 millimètres | Précision de positionnement (mm): | ± 0.015 |
| La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | ± 0.01 | Dimension ((L*W*H): | Pour les appareils à commande numérique |
| Voltage: | Exigences du client | Système de commande CNC: | SIEMENS ou FANUC |
| Les postes d'outillage: | 4 | Poids (kg): | 18000 |
| Garantie: | 1 année | Points clés de vente: | Niveau élevé de sécurité |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 2 ans | Type de chuck: | 4 mâchoires à rouleaux lourds à rouleaux indépendants |
| Taille de la broche: | 1250 mm | Oscillation maximale au-dessus de lit: | Unité de mesure |
| Glissière de croix de Max. Swing Over: | 1210MM | Nez d'axe: | A2 à 15 |
| Taper à fuseau: | 140 mm, une.20 | Vitesse de la broche: | 5-320 (4 étapes) |
| Exactitude d'usinage: | IT6 | Service après garantie: | Assistance en ligne |
| Localisation du service local: | Le Royaume-Uni | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 130 | Marque de Toolpost: | YANTAI |
| Industrie concernée: | Réparations de machines, usines de fabrication, usines de produits alimentaires et de boissons, impr | Emplacement de la salle d'exposition: | Canada, Royaume-Uni, États-Unis, Italie, France, Allemagne, Brésil, Pérou, Russie, Espagne, Chili, O |
| Type de commercialisation: | Nouveau produit 2020 | Année: | 2021 |
| Velocité maximale de la broche (rpm): | Pour les véhicules à moteur à combustion | Max. Longueur tournée (mm): | 4800 |
| Composants de base: | Système de commande numérique par ordinateur de Siemens | Port: | Le port de Chine. |
Description de produit
Description des produits
√ Système CNC FANUC/GSK/SIEMENS √ fourche à 4 mâchoires √ poste-outil électrique à 4 stations √ Lampe de travail √ Système de refroidissement √ Générateur d'impulsions manuel (MPG) √ Les centres morts √ pistolet à huile √ Lampe pilote √ pompe de lubrification automatique √ Traction manuelle de la queue √ Outils et boîte à outils √ Pièces et boulons de nivellement √ Manuel d'utilisation (anglais) | _ Reposez-vous constamment Suivre le reste _ Garde à demi-fermé _ 6/8-station de poste d'outillage _ Centres en direct _ Air conditionné - Un convoyeur à puces. |
Spécification | Unité | Un AK-1250C | Un AK-1400C | Un AK-1600C | Un AK-1800C | |||
Max, tourne-toi sur le lit. | mm | 1250 | 1400 | 1600 | 1800 | |||
Max... tourne sur le glissement croisé | mm | 880 | 1010 | 1210 | 1210 | |||
Distance entre les centres | mm | Le montant de l'aide est calculé à partir du montant de l'aide. | ||||||
Max. longueur de virage | mm | Le montant de la taxe est fixé à la valeur de la taxe. | ||||||
Largeur du lit | mm | 970 | 970 | 970 | 970 | |||
Capacité de chargement | en kg | 10000 (option: 12000) | 10000 (option: 12000) | 10000 (option: 12000) | 10000 (option: 12000) | |||
Nose à broche | - | A2 à 15 | A2 à 15 | A2 à 15 | A2 à 15 | |||
Parcours à fente | mm | 130 | 130 | 130 | 130 | |||
Tone de la broche | - | Mesure 140 | Mesure 140 | Mesure 140 | Mesure 140 | |||
Taille de broche (4 mâchoires) | - | 1250 | 1250 | 1250 | 1250 | |||
Vitesse de la broche (hydraulique 4 étapes, sans étape) | Rpm | 5 à 320 | 5 à 320 | 5 à 320 | 5 à 320 | |||
Max. force de coupe | N | 29400 | 29400 | 29400 | 29400 | |||
Unité d'alimentation minimale de l'axe X/Z | mm | 0- Je ne sais pas.001 | 0- Je ne sais pas.001 | 0- Je ne sais pas.001 | 0- Je ne sais pas.001 | |||
Vitesse d'alimentation rapide dans l'axe X/Z | mm/min | 3000/6000 | 3000/6000 | 3000/6000 | 3000/6000 | |||
Voyage croisé (X) | mm | 700 | 700 | 700 | 700 | |||
Type de poteau d'outil | - | V4 | V4 | V4 | V4 | |||
Taille du poteau d'outil | mm | Pour les appareils électroniques | Pour les appareils électroniques | Pour les appareils électroniques | Pour les appareils électroniques | |||
Taille de la section d'outil | mm | 40 x 40 | 40 x 40 | 40 x 40 | 40 x 40 | |||
Diamètre de la plume de la queue | mm | 220 | 220 | 220 | 220 | |||
Voyage par plumes de queue | mm | 300 | 300 | 300 | 300 | |||
Plumes coniques de la queue | - | MT6 | MT6 | MT6 | MT6 | |||
Précision de travail | - | Les données de référence | Les données de référence | Les données de référence | Les données de référence | |||
Roughness de la surface | Je ne sais pas. | Je suis Ra1.6 | Je suis Ra1.6 | Je suis Ra1.6 | Je suis Ra1.6 | |||
Puissance du moteur principal | kW | 30 | 30 | 30 | 30 | |||
Poids de la machine | en kg | Le montant de l'indemnité est calculé à partir du montant de l'indemnité. | ||||||
Longueur de la machine | mm | Le montant de l'aide est fixé à l'ordre du jour suivant la date d'entrée en vigueur de la présente décision. | ||||||
Largeur/hauteur de la machine | mm | 2665/2680 | 2665/2680 | 2665/2680 | 2665/2680 | |||
Détails de la machine
- Je ne sais pas.
- Une fourchette à 4 mâchoires standard pour serrer des pièces de forme spéciale.
Tourelle électrique à 4 stations:
- Adoptez une tourelle électrique de marque célèbre, haute précision de positionnement.
Système CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. sont à votre choix.
Parties à moteur électrique:
Fonctionnement flexible et simple, pour réduire l'intensité de travail et accroître le plaisir de fonctionnement.
Armoire électrique conforme à la norme CE:
Une disposition électrique claire et soignée;
Adopter des composants électriques conformes à la norme CE.
Pompes de lubrification automatiques:
Lubrifier automatiquement et de façon intermittente chaque rail de guidage pour prolonger la durée de vie de la machine.
Tourelle verticale à 4 stations:
La norme
Tourelle verticale à 6 stations:
Optionnel
Tourelle horizontale à 6 stations:
Optionnel
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Parties d'essais complets:
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Pourquoi nous choisir?
Interféromètre au laser Renishaw:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
