Machine à tourner universelle pour pièces lourdes Max. longueur tournée 4800 mm Longue durée de vie
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Certification: | CE, ISO |
| Numéro de modèle: | Le nombre d'unités utilisées est déterminé en fonction de l'échantillon. |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $95,000.00/sets 1-2 sets |
| Détails d'emballage: | Dans des boîtes en contreplaqué. |
| Capacité d'approvisionnement: | 20 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 5000 | Région de vitesse de la broche ((rpm): | 3.15 - 315 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 1100 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 30 |
| Voltage: | sur demande | Dimension ((L*W*H): | Taille d'objet |
| Poids (kg): | 19000 kilogrammes | Garantie: | 1 année |
| Points clés de vente: | Longue durée de vie | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | Voie de guidage: | Type rectangulaire |
| Machine utilisant de l'huile: | Huile d'engrenage 32# ou 46# | Système de câbles électriques: | Système à trois phases et à quatre fils |
| Couleur: | Optionnel | Oscillation maximale au-dessus de lit: | Pour les pièces détachées: |
| Poids de la pièce: | 16/20 tonnes | Taper à fuseau: | Mesure 140 |
| Vitesse d'alimentation dans l'axe X: | 0.05 à 6 mm/r | Vitesse d'alimentation sur l'axe Z: | 0.1-12 mm/r |
| Condition: | Nouveau | Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 100 |
| Industrie concernée: | Magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de machines, us | Emplacement de la salle d'exposition: | Canada, Royaume-Uni, États-Unis, Italie, France, Allemagne, Brésil, Pérou, Mexique, Russie, Espagne, |
| Composants de base: | Résistant à l'humidité | Max. Longueur tournée (mm): | 4800 mm |
| Année: | 2021 | Port: | Le port de Chine. |
Description de produit
| Machines à tournesol universelles pour pièces lourdes ¢ AL-1250 ¢ ¢ AL-1600 ¢ ¢ Al-1800 ¢ ¢ AL-2000 ¢
|
Le tour universel est adapté au traitement de pièces de grande taille de pièces moulées, d'aciers et de métaux non ferreux.épuisant et nidifiant, et peut convertir en métrique divers fils internes et externes, tels que pouces, module et diamètre.
| Les accessoires standard:
| Les accessoires en option: |
|
|
|
| Paramètre technique |
| Spécification | Unité | Le numéro d'enregistrement | Le numéro AL-1600 | Le numéro d'identification | L'AL-2000 |
| Max, tourne-toi sur le lit. | mm | 1250 | 1600 | 1800 | 2000 |
| Max. bascule sur le glissement croisé | mm | 900 | 1250 | 1450 | 1650 |
| Distance entre les centres | mm | Le montant de l'aide est calculé à partir du montant de l'aide. | |||
| Max. longueur de virage | mm | Le montant de la taxe est fixé à la valeur de la taxe. | |||
| Largeur du lit | mm | 1100 | 1100 | 1100 | 1100 |
| Capacité de chargement | tonnes | 16 | 16 | 16 | 16 |
| Nose à broche | - | A2 à 15 | A2 à 15 | A2 à 15 | A2 à 15 |
| Parcours à fente | mm | 100 | 100 | 100 | 100 |
| Tone de la broche | - | Mesure 140 | Mesure 140 | Mesure 140 | Mesure 140 |
| Plage de vitesse de la broche | Rpm | En avant: 3,15-315, en arrière: 3,5-291 | |||
| Pas de vitesse de la broche | étapes | En avant: 21, en arrière: 12 | |||
| Types d'aliments pour animaux dans l'axe X/Z | espèces | 56 | 56 | 56 | 56 |
| Plage d'aliments | mm/r | Légendaire:0.1-12; Croix:0.05-6; poste d'outil supérieur: 0.025-3 | |||
| Plage de fils métriques (espèces) | mm | 1 à 120 (44) | 1 à 120 (44) | 1 à 120 (44) | 1 à 120 (44) |
| Réseau de fils de pouces (espèces) | Le TPI | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) | 28-1/4 (31) |
| Variété de fils de modules (espèces) | MP | 0.5 à 60 (45) | 0.5 à 60 (45) | 0.5 à 60 (45) | 0.5 à 60 (45) |
| Faisceau de fils diamétraux (espèces) | DP | Les produits de la catégorie 1 | Les produits de la catégorie 1 | Les produits de la catégorie 1 | Les produits de la catégorie 1 |
| Distance du centre de la broche à la base de l'outil | mm | 53 | 53 | 53 | 53 |
| Angle de pivotement du poteau d'outil | - Je ne sais pas. | ± 90° | ± 90° | ± 90° | ± 90° |
| Voyage en glissement croisé | mm | 740 | 850 | 900 | 900 |
| Le déplacement de la diapositive supérieure | mm | 360 | 360 | 360 | 360 |
| Taille de la section d'outil | mm | 50 x 50 | 50 x 50 | 50 x 50 | 50 x 50 |
| Alimentation pour les postes d'outillage par gar | mm | 0.05 | 0.05 | 0.05 | 0.05 |
| Diamètre de la plume de la queue | mm | 260 | 260 | 260 | 260 |
| Voyage par plumes de queue | mm | 300 | 300 | 300 | 300 |
| Plumes coniques de la queue | - | Le nombre de personnes concernées | Le nombre de personnes concernées | Le nombre de personnes concernées | Le nombre de personnes concernées |
| Puissance du moteur principal | kW | 30 | 30 | 30 | 30 |
| Longueur de la machine | mm | Le montant de l'aide est fixé à la somme suivante: | |||
| Largeur de la machine | mm | 2058 | 2130 | 2330 | 2430 |
| Hauteur de la machine | mm | 2200 | 2380 | 2480 | 2580 |
| Caractéristiques: |
1.Structure mûre: la machine de tournage parallèle est un travail solide, solide en rigidité, à haute puissance, large en plage de vitesse et capable de couper à grande vitesse et puissamment;l'erreur de rondeur n'est pas supérieure à 0.015 mm, l'erreur de degré du cylindre n'est pas supérieure à 0,05 mm dans la longueur de mesure de 300 mm.
2.Lit très rigide: le lit est constitué d'un lit structural en fonte. Les côtes internes ont une disposition raisonnable et une grande rigidité, et le rail de guidage adopte un procédé de broyage à éteinte à fréquence intermédiaire.Dans la surface de guidage coulissante, la technologie de la plaque de guidage anti rampage est adoptée et les caractéristiques dynamiques telles que le coefficient d'amortissement du frottement sont dans un état optimal,évitant ainsi l'apparition d'un ramper à basse vitesse.
3.Tour parallèle géantLes équipements sont équipés d'un support de roulement électrique, réduisent l'intensité du travail de l'opérateur et améliorent l'efficacité du travail.
4.Le tour à grande capacité peut être utilisé pour couper la surface conique courte du moteur par le poteau d'outil supérieur, et la surface conique longue peut être tournée par le poteau d'outil supérieur et l'alimentation longitudinale.
5.Haute puissance, haute rigidité et large plage de vitesses pour une coupe à grande vitesse et puissante, plage de vitesses de 3,15 à 315 tr/min avec 33 vitesses.
6.Le tour parallèle lourd est une machine-outil lourde d'une capacité de charge maximale de 16 tonnes.La largeur du lit est de 1100 mm.
7.La plume est une structure rotative, ce qui réduit l'usure et la chaleur des centres.
| Acceptation par le client: |
| |
| |
| Détails de la machine: |
| Boîte à fuseaux et chariot:

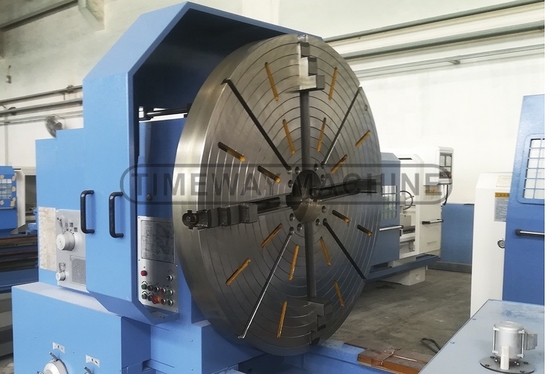

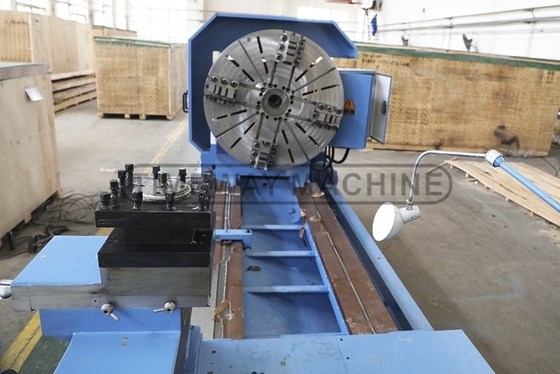

Le nez de broche du tour parallèle est A2-15, standard équipé d'un broche à 4 mâchoires de diamètre 1600 mm.
La machine de tour parallèle peut obtenir 33 étapes de vitesse de broche par changement d'engrenage, assurez-vous de différents types de traitement requis.

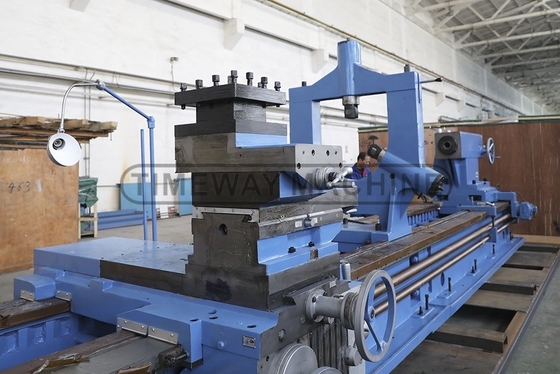

Le tour peut réaliser la coupe automatique et l'alimentation rapide sur la croix, la direction longitudinale, et terminer l'alimentation mécanique pour le poteau d'outil supérieur.
|
| Les rails de guidage:
Le tour de coupe adopte une étendue de rails de 1100 mm de largeur et utilise des guides de type rectangulaire, une grande capacité de chargement et une stabilité plus élevée. |
|
|
| Armoire électrique:
L'armoire électrique est installée à l'arrière du parallèle, elle est belle et pratique à transporter. |
| Composants électriques CE:
L'armoire électrique est conforme à la norme CE, tous les composants électriques adoptent la marque célèbre, les clients choisissent également la marque que vous aimez.
| |
| Parties à moteur électrique:

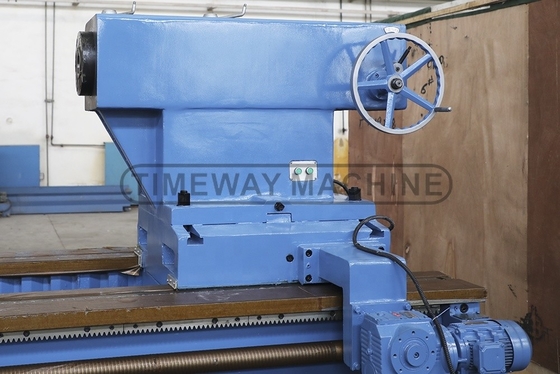

Le tour parallèle standard de travail lourd est équipé d'un coussin électrique en mouvement, réduisant l'intensité du travail des opérateurs. |

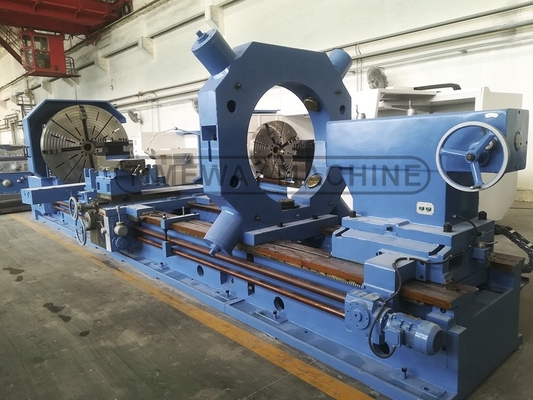

| Reposez-vous régulièrement
Comme configuration standard, le repos constant répond à la barre de coupe mince et longue, pour garantir la précision de l'usinage. | |
| Support de roulement:
Le support à rouleaux est utilisé pour charger des pièces lourdes et de grande taille, augmenter la capacité de chargement jusqu'à 20 tonnes du tour parallèle. |

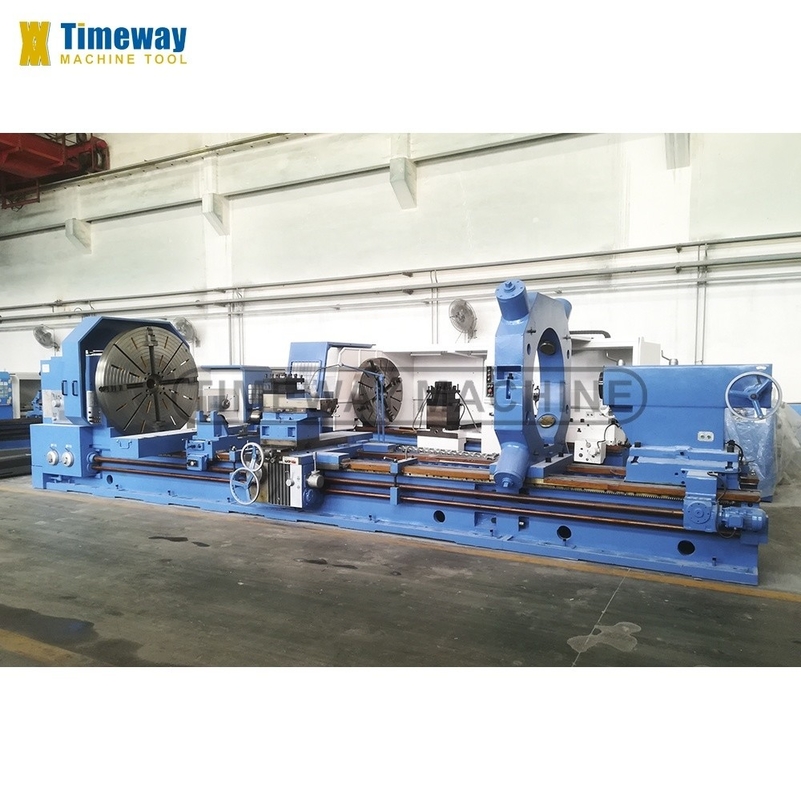

| Machine finie: |
