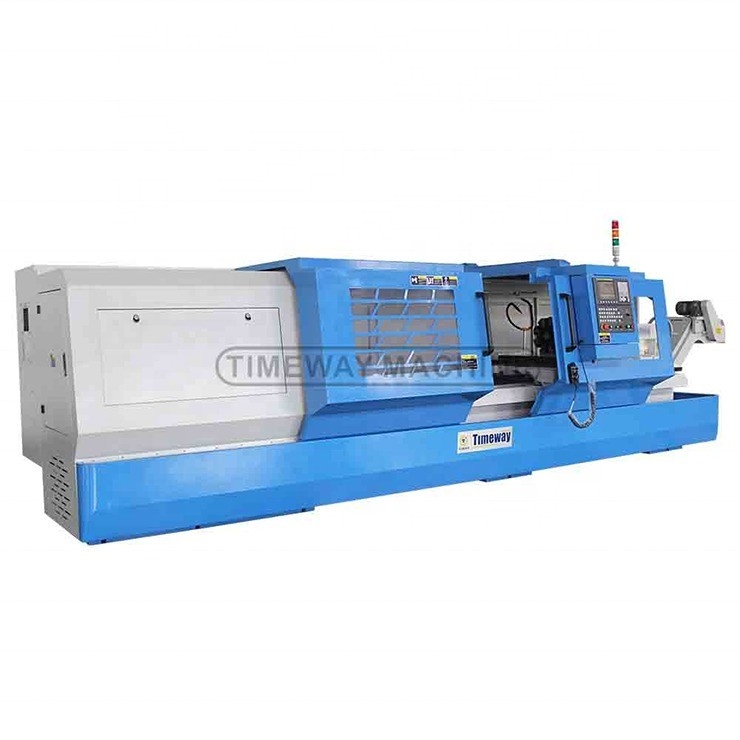

800 mm largeur du lit Lit plat machine à tour CNC avec pleine fonctionnalité et Max. 520mm swing
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | CK800U |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $30,000.00/sets 1-2 sets |
| Détails d'emballage: | Dans des boîtes en contreplaqué. |
| Capacité d'approvisionnement: | 300 ensembles/ensembles par Mois |
|
Détail Infomation |
|||
| Le type: | Légères | Max. Longueur de la pièce (mm): | 3000 |
|---|---|---|---|
| La structure: | Tour de couche horizontale | Capacité d'usinage: | Une charge lourde |
| Largeur du lit (mm): | 800 mm | Puissance du moteur à broche ((kW): | 15 |
| Nombre de broches: | Unique | Nombre d'axes: | 2 |
| Voyage (axe X): | 420 millimètres | Voyage (axe Z) (mm): | 3000 millimètres |
| Précision de positionnement (mm): | 0,02 | La fréquence d'écoulement de l'échantillon doit être supérieure ou égale à:: | 0.01 |
| Dimension ((L*W*H): | comme modèles. | Voltage: | sur demande |
| Les postes d'outillage: | 6, 4 | Poids (kg): | 7200 |
| Garantie: | 1 année | Points clés de vente: | Longue durée de vie |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | CNC ou non: | CNC |
| Grade automatique: | Automatique | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Le tour CNC: | tour CNC de type lit plat/tour CNC à pleine fonction | Puissance (kW): | 11/15 |
| Max... tourne sur le glissement croisé: | 520mm | Nez d'axe: | A2-11 |
| Hauteur du centre: | 400 mm | Taille de la broche: | 325 mm |
| Précision de travail: | IT6mm | Condition: | Nouveau |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 104 | Industrie concernée: | Hôtels, magasins de vêtements, magasins de matériaux de construction, ateliers de réparation de mach |
| Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, Allemagne, Mexique, Russie, Espagne, Afrique du Sud, Australie | Type de commercialisation: | Produit ordinaire |
| Composants de base: | Ressorts, moteurs, pompes et engrenages | Velocité maximale de la broche (rpm): | 1250 tours par heure |
| Max. Longueur tournée (mm): | 3000 | Port: | Le port de Chine. |
Description de produit
Caractéristiques:
* La machine adopte une interface RS232 de contrôleur de renommée mondiale.
* L'alimentation longitudinale et croisée est effectuée par des vis à balles.
* On peut choisir des outils verticaux ou horizontaux de 4/6 stations ou des outils de bande.
* Le poteau d'outil est placé sur des engrenages de précision avec une grande précision de positionnement répété.
* La roue à rouleaux et la roue à rouleaux sont fournies de type hydraulique ou manuel.
* La surface des voies de guidage est durcie à fréquence supersonique et de précision avec une longue durée de vie.
* Le système à broche est de haute rigidité et précision.
* Un onduleur est utilisé pour réaliser des vitesses variables.
* L'alimentation longitudinale et croisée est effectuée par des vis à balles.
* On peut choisir des outils verticaux ou horizontaux de 4/6 stations ou des outils de bande.
* Le poteau d'outil est placé sur des engrenages de précision avec une grande précision de positionnement répété.
* La roue à rouleaux et la roue à rouleaux sont fournies de type hydraulique ou manuel.
* La surface des voies de guidage est durcie à fréquence supersonique et de précision avec une longue durée de vie.
* Le système à broche est de haute rigidité et précision.
* Un onduleur est utilisé pour réaliser des vitesses variables.
Description des produits
Le GSK 980TDI 3 mâchoires Postes d'outils électroniques à 4 stations Roue électronique Système de lubrification Système de refroidissement Lampe de travail Garde de protection Ventilateur axial Blocs et boulons de nivellement Outils et boîte à outils Manuels d'utilisation | Système CNC FANUC Système CNC SIEMENS 4 mâchoires Postes d'outils horizontaux de 6 stations Postes d'outils horizontaux de 8 stations Lampe pilote Air conditionné Échangeur de chaleur Chauffure hydraulique Armature spéciale Metteur d'outils Transporteur à puces en chaîne |
Spécification | Unité | CK630U | CK800U | CK6180E |
Max, tourne-toi sur le lit. | mm | 630 | 800 | 800 |
Max... tourne sur le glissement croisé | mm | 350 | 520 | 480 |
Distance entre les centres | mm | 1500 ou 3000 | 1500 ou 3000 | Les produits de la catégorie 1 |
Max. longueur de virage | mm | 1500 ou 3000 | 1500 ou 3000 | Les produits de la catégorie 1 |
Largeur du lit | mm | 600 | 600 | 600 |
Nose à broche | mm | A2 à 11 | A2 à 11 | C11 |
Parcours à fente | mm | 104 | 104 | 105 |
Tone de la broche | - | Pour la métrique | Pour la métrique | Pour la métrique |
Vitesse de la broche (étapes) | Rpm | 11-1250 (3), automatique | 11-1250 (3), automatique | 45-950 (3), manuel |
Hauteur du centre | mm | 315 | 400 | 400 |
Taille de la broche | mm | 325 | 325 | 325 |
Voyage croisé (X) | mm | 420 | 420 | 470 |
Voyage longitudinal (Z) | mm | 1500 ou 3000 | 1500 ou 3000 | Les produits de la catégorie 1 |
Vitesse d'alimentation rapide dans l'axe X/Z | mm/min | 4/8 | 4/8 | 6/8 |
Unité d'alimentation minimale de l'axe X/Z | mm | 0.001 | 0.001 | 0.001 |
Le couple du moteur d'alimentation de l'axe X | NM | 10 | 10 | 15 |
Le couple du moteur d'alimentation à axe Z | NM | Les enfants | Les enfants | 18/23/30 |
Type de poteau d'outil | - | V4/H6 | V4/H6 | V4 |
Taille de la section d'outil | mm | 32x32 | 32x32 | 32x32 |
Diamètre de la plume de la queue | mm | 100 | 100 | 100 |
Voyage par plumes de queue | mm | 250 | 250 | 250 |
Plumes coniques de la queue | - | MT5 Résultats | MT5 Résultats | MT5 Résultats |
Puissance du moteur principal | kW | 11 | 15 | 11 |
Puissance de la pompe du liquide de refroidissement | kW | 0.12 | 0.12 | 0.12 |
Précision de travail | mm | IT6 | IT6 | IT6 |
Précision de positionnement de l'axe X/Z | mm | 0- Je ne sais pas.04 | 0- Je ne sais pas.04 | 0- Je ne sais pas.04 |
Précision de repositionnement de l'axe X/Z | mm | 0.012/0. Je vous en prie.016 | 0.012/0. Je vous en prie.016 | 0.012/0. Je vous en prie.016 |
Roughness (graisseuse) | Je ne sais pas. | Je suis Ra1.6 | Je suis Ra1.6 | Je suis Ra1.6 |
Dimensions de la machine (LxWxH) | mm | Pour les appareils à commande numérique | Pour les appareils à commande numérique | Le nombre d'échantillons doit être égal ou supérieur à: |
Poids de la machine | en kg | Pour les appareils électroniques | Pour les appareils électroniques | Le numéro d'immatriculation est le numéro de la compagnie. |
Détails de la machine
- Je ne sais pas.

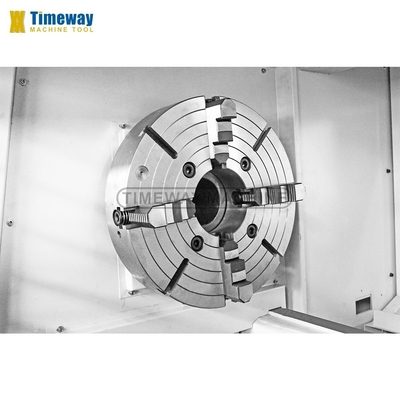

- Une fourchette à 4 mâchoires standard pour serrer des pièces de forme spéciale.
Tourelle électrique à 4 stations:
- Adoptez une tourelle électrique de marque célèbre, haute précision de positionnement.

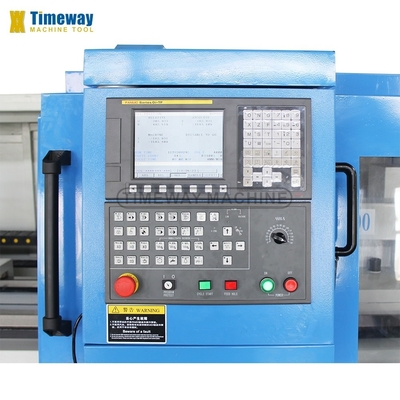

Système CNC:
SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. sont à votre choix.

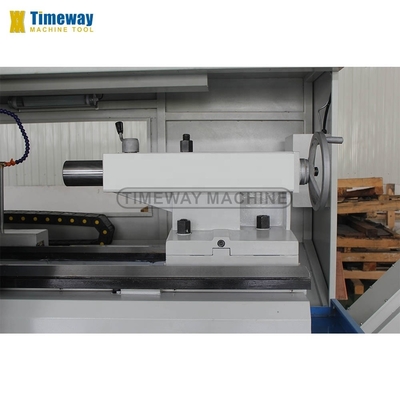

Le stock de queue
Le tailstock manuel est standard, le tailstock électrique est optionnel.

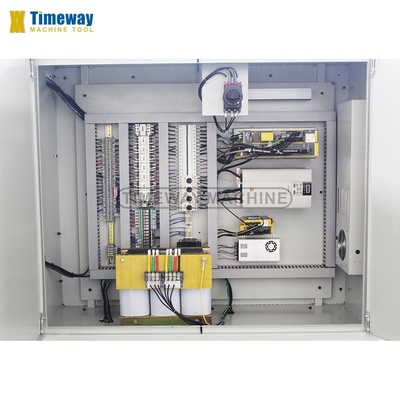

Armoire électrique conforme à la norme CE:
Une disposition électrique claire et soignée;
Adopter des composants électriques conformes à la norme CE.
Pompes de lubrification automatiques:
Lubrifier automatiquement et de façon intermittente chaque rail de guidage pour prolonger la durée de vie de la machine.
Tourelle verticale à 4 stations:
La norme
Tourelle verticale à 6 stations:
Optionnel
Tourelle horizontale à 6 stations:
Optionnel
Test - rondeur et cylindricité:
Précision de rotation de la surface externe de la barre, précision de l'essai:
Rondeur: inférieure à 0,01 mm;
cylindricité: inférieure à 0,025/300 mm
Test - verticalité:
Précision de rotation de la surface de l'extrémité du disque, précision de l'essai:
Verticalité: inférieure à 0,02/300 mm
Test de rugosité:
Retour de précision de la surface externe de la barre, précision de l'essai: rugosité: Ra1,6um
Test de tournage des fils:
Les fils coniques de tournage fin (Taper: 1:16, hauteur du fil: 3,175 mm), après test par un dispositif de mesure spécial, il peut répondre à une erreur de hauteur accumulée de 0,015/25,4 mm.
Parties d'essais complets:
Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
Pourquoi nous choisir?
Interféromètre au laser Renishaw:
Avant la livraison, il adopte un laser RENISHAW britannique pour effectuer des tests de précision dynamique et le décalage, de sorte que la machine a la haute précision de positionnement et la précision de réposition.
