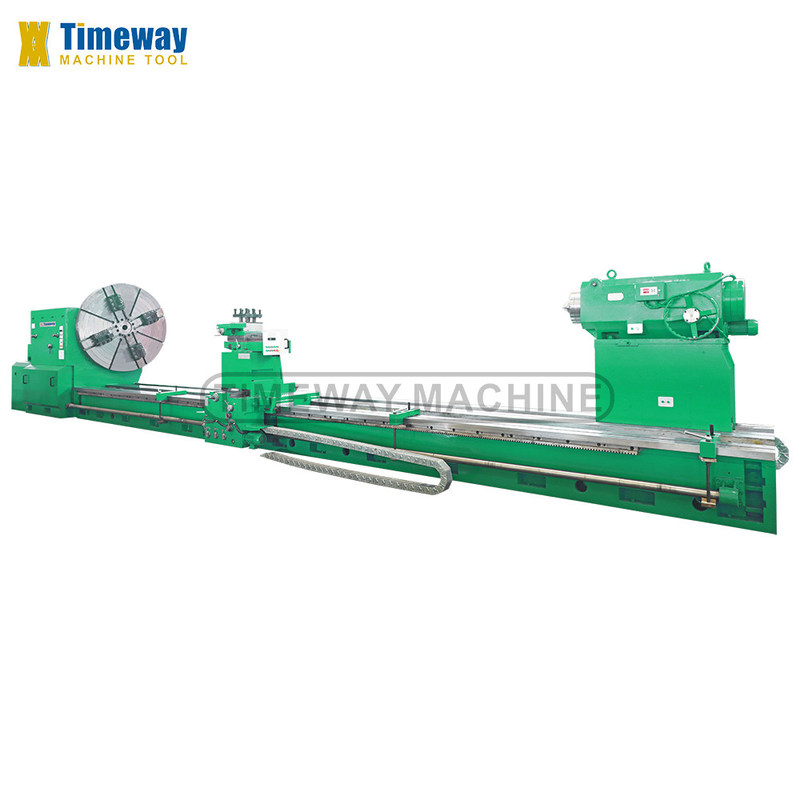

40 tonnes de gros tournesols horizontaux lourds avec un dérapage de 2200 mm
Détails sur le produit:
| Lieu d'origine: | Hénan, Chine |
| Nom de marque: | TIMAC |
| Numéro de modèle: | Le nombre d'émissions de CO2 est déterminé par la méthode suivante: |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 série |
|---|---|
| Prix: | $450,000.00/sets 1-1 sets |
| Détails d'emballage: | Une palette en bois. |
| Capacité d'approvisionnement: | 10 ensembles par mois |
|
Détail Infomation |
|||
| Max. Longueur de la pièce (mm): | 10000 | Région de vitesse de la broche ((rpm): | 0.8 - 160 tours par heure |
|---|---|---|---|
| Capacité d'usinage: | Une charge lourde | Largeur du lit (mm): | 1600 |
| Le type: | Légères | Puissance du moteur à broche ((kW): | 75 |
| Voltage: | 220V-440V | Dimension ((L*W*H): | Pour les appareils à commande numérique |
| Poids (kg): | 40000 kilogrammes | Garantie: | 1 année |
| Points clés de vente: | Force de coupe lourde | Type de commercialisation: | Produit ordinaire |
| Rapport d'essai de la machine: | Fournit | Vidéo d'inspection de sortie: | Fournit |
| Garantie des composants de base: | 1 année | TPIs: | 1-14 |
| Grade automatique: | Le manuel | Service après-vente fourni: | Ingénieurs disponibles pour l'entretien des machines à l'étranger |
| Type de produit: | Le tour horizontal lourd | Capacité de chargement: | 40tons |
| Glissière de croix de Max. Swing Over: | 2200 mm | Distance entre les centres: | 3 à 10 mm |
| Max. couple de chuck: | Nombre d'équipements | Largeur de lit: | 1600 mm ((3 dérapage) |
| Max. Travel de glissière croisée: | 800 mm | Condition: | Nouveau |
| Industrie concernée: | Fabrication, travaux de construction | Emplacement de la salle d'exposition: | Canada, États-Unis, Italie, Allemagne, Brésil, Pérou, Mexique, Russie, Espagne, Chili, EAU, Afrique |
| Composants de base: | Résistant à l'humidité | Max. Longueur tournée (mm): | 9 800 mm |
| Pour les pièces de rechange, le nombre de pièces de rechange doit être le suivant:: | 85 | Année: | 2020 |
| Port: | Port de Chine | ||
Description de produit
Description des produits
Caractéristiques:
1Le lit de la machine est une structure intégrale en forme de boîte de trois rails rectangulaires, qui est coulée en coulée unique avec coulée de haute qualité
Après deux traitements de vieillissement, la stabilité est bonne; la largeur du rail de guidage est de 1600 mm, la rigidité est de
La précision du broyage par des machines de broyage à guides importées assure une longue durée de vie, une
la précision et une bonne rétention.
2Le mécanisme d'entraînement principal de la machine-outil est entraîné par un moteur CC de 75 kW. Le rapport de vitesse total du mode de régulation de vitesse variable est de 1:22.2, 3 étapes de changement de vitesse, et le rapport de vitesse mécanique et électrique est de 1:200La broche obtient une plage de régulation de vitesse sans pas de 0,8 à 160 tours/min.
3Le système d'alimentation est relié à l'entraînement principal par la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche et que la vitesse d'alimentation est pratique à sélectionner.
4La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.
5. La machine-outil standard équipée d'un train électrique, réduit l'intensité du travail de l'opérateur et améliore l'efficacité du travail.
6Cette série de machines-outils fournit deux types de cadre central, à savoir un cadre central fermé et un cadre central ouvert.
7Deux rangées de supports de haute précision sont installés à l'avant et à l'arrière de la machine.
Il est possible de réaliser le fil tournant, et la rangée arrière des supports entraîne la queue pour le mouvement motorisé.
8. Rigidité élevée et fuseau de haute précision: Le roulement de fuseau de la machine-outil adopte des produits de marque célèbres nationaux.
La boîte adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.
pour réduire la déformation thermique, le boîtier est lubrifié par un cycle de bain d'huile.
La spindle bien assemblée présente les caractéristiques de basse température
augmentation, petite déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable sur le long terme
opération.
Après deux traitements de vieillissement, la stabilité est bonne; la largeur du rail de guidage est de 1600 mm, la rigidité est de
La précision du broyage par des machines de broyage à guides importées assure une longue durée de vie, une
la précision et une bonne rétention.
2Le mécanisme d'entraînement principal de la machine-outil est entraîné par un moteur CC de 75 kW. Le rapport de vitesse total du mode de régulation de vitesse variable est de 1:22.2, 3 étapes de changement de vitesse, et le rapport de vitesse mécanique et électrique est de 1:200La broche obtient une plage de régulation de vitesse sans pas de 0,8 à 160 tours/min.
3Le système d'alimentation est relié à l'entraînement principal par la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche et que la vitesse d'alimentation est pratique à sélectionner.
4La plume de la queue est une structure rotative, ce qui réduit l'usure et la chaleur des centres.
5. La machine-outil standard équipée d'un train électrique, réduit l'intensité du travail de l'opérateur et améliore l'efficacité du travail.
6Cette série de machines-outils fournit deux types de cadre central, à savoir un cadre central fermé et un cadre central ouvert.
7Deux rangées de supports de haute précision sont installés à l'avant et à l'arrière de la machine.
Il est possible de réaliser le fil tournant, et la rangée arrière des supports entraîne la queue pour le mouvement motorisé.
8. Rigidité élevée et fuseau de haute précision: Le roulement de fuseau de la machine-outil adopte des produits de marque célèbres nationaux.
La boîte adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la broche.
pour réduire la déformation thermique, le boîtier est lubrifié par un cycle de bain d'huile.
La spindle bien assemblée présente les caractéristiques de basse température
augmentation, petite déformation thermique et haute précision, ce qui permet à la broche de maintenir une précision relativement stable sur le long terme
opération.
Spécification | Unité | Le numéro de série: | Le nombre d'heures de travail | Le numéro de série: | ||
Max, tourne-toi sur le lit. | mm | 1600 | 2000 | 2500 | ||
Max. bascule sur le glissement croisé | mm | 1250 | 1600 | 2200 | ||
Distance entre les centres | mm | 3 000 à 20 000 | 3 000 à 20 000 | 3 000 à 20 000 | ||
Max. couple de chuck | N.m. | 80000 | 80000 | 80000 | ||
Largeur du lit | mm | 1600 (3 voies coulissantes) | 1600 (3 voies coulissantes) | 1600 (3 voies coulissantes) | ||
Capacité de chargement | tonnes | 32 | 32 | 32 | ||
Tone de la broche | - | 75° | 75° | 75° | ||
Diamètre du tuyau | mm | 1600 | 1600 ou 1800 | Le montant de l'aide | ||
Plage de vitesse de la broche | Rpm | 0.8-160 (sans pas) | 0.8-160 (sans pas) | 0.8-160 (sans pas) | ||
Plage d'alimentation longitudinale | mm | 0.125-48 (18) | 0.125-48 (18) | 0.125-48 (18) | ||
Plage d'alimentation croisée | mm | 0.063 à 24 (18) | 0.063 à 24 (18) | 0.063 à 24 (18) | ||
Fil métrique | mm | 2 à 40 | 2 à 40 | 2 à 40 | ||
Fil de pouce | Le TPI | 1 à 14 | 1 à 14 | 1 à 14 | ||
Fil de module | MP | 1.5 à 20 | 1.5 à 20 | 1.5 à 20 | ||
Max. déplacement du glissement transversal | mm | 725 | 725 | 800 | ||
Max. déplacement de la glissière supérieure | mm | 600 | 600 | 600 | ||
Section de la tige de l'outil | mm | 70 x 70 | 70 x 70 | 70 x 70 | ||
Démètre de la plume de la queue | mm | 300 | 300 | 300 | ||
Voyage par plumes de queue | mm | 300 | 300 | 300 | ||
Plumes coniques de la queue | - | 100, 1:7 | 100, 1:7 | 100, 1:7 | ||
Vitesse d'alimentation rapide du stock | mm/min | 3000 | 3000 | 3000 | ||
Vitesse d'alimentation rapide de la plume de la queue | mm/min | 664 | 664 | 664 | ||
Puissance du moteur principal | kW | 75 | 75 | 75 | ||
Longueur de la machine | mm | 13577 à 21577 | 13577 à 21577 | 13577 à 21577 | ||
Largeur de la machine | mm | 2479 | 2479 | 2515 | ||
Hauteur de la machine | mm | 2280 | 2580 | 2655 | ||
• à 4 mâchoires indépendantes • Reposez- vous régulièrement • Le centre mort de la queue • Système de refroidissement • Lampe de travail • Tracteur électrique • Outils et boîte à outils • Coude et boulons de nivellement • Manuel d'utilisation (en anglais) | • Plaque faciale • Indicateur numérique à 2 ou 3 axes • Garde de chuck • Garde du poteau à outils • Résistant aux éclaboussures arrière • Support de rouleaux |
Boîte à broche:
Pour les tours géants, le fuseau à travers le trou de diamètre 85 mm, structure de boîte divisée, rigidité de contact élevée;
La structure mécanique de soutien à deux points du type de support arrière, de sorte que le débit radiale et le débit axial des gros tours, soit élevé,
précision de rotation: éteinture à haute fréquence et broyage de précision des engins, précision élevée, fonctionnement en douceur, faible bruit.
La structure mécanique de soutien à deux points du type de support arrière, de sorte que le débit radiale et le débit axial des gros tours, soit élevé,
précision de rotation: éteinture à haute fréquence et broyage de précision des engins, précision élevée, fonctionnement en douceur, faible bruit.
Moteur principal en courant continu de 75 kW:
Les tours lourds peuvent gagner en vitesse de broche
0.8-160rpm avec sans pas, la structure de transmission principale est entraînée par le moteur principal DC 75KW, grand couple et forte rotation
La force pour la coupe lourde, la vitesse de la broche est réglée par réglage de la pression et du magnétisme.
0.8-160rpm avec sans pas, la structure de transmission principale est entraînée par le moteur principal DC 75KW, grand couple et forte rotation
La force pour la coupe lourde, la vitesse de la broche est réglée par réglage de la pression et du magnétisme.

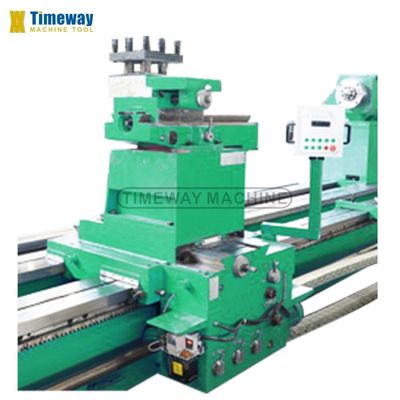

Pour le transport:
Le système d'alimentation du tour est relié à l'entraînement principal par la barre lumineuse, de sorte que l'alimentation est directement liée à la vitesse de la broche et que la vitesse d'alimentation est convenable à sélectionner.
Deux rangées de racks de haute précision sont installés à l'avant et à l'arrière des tours lourds géants, les racks avant entraîne le
Le moteur est équipé d'un moteur de traction pour réaliser le tournage des fils, et le support arrière entraîne le mouvement motorisé de l'ennemi.
Deux rangées de racks de haute précision sont installés à l'avant et à l'arrière des tours lourds géants, les racks avant entraîne le
Le moteur est équipé d'un moteur de traction pour réaliser le tournage des fils, et le support arrière entraîne le mouvement motorisé de l'ennemi.
Trois rails coulissants:
La grande charge lourde adopte la structure de trois rails coulissants, la largeur du lit est jusqu'à 1600 mm, haute rigidité et forte anti-vibration de sorte que la capacité de chargement 40 tonnes.
Les rails des tours sont durcis à moyenne fréquence (HRC68) et broyés par une meuleuse à rails importée, ce qui leur confère une longue durée de vie, une grande rigidité et une bonne stabilité.
Les rails des tours sont durcis à moyenne fréquence (HRC68) et broyés par une meuleuse à rails importée, ce qui leur confère une longue durée de vie, une grande rigidité et une bonne stabilité.

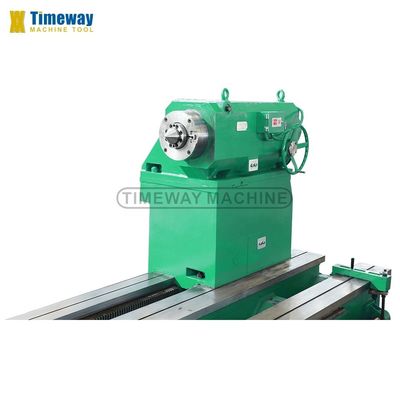

Pour le stockage:
Haute rigidité et grande capacité de chargement.
Diamètre de la queue: 400 mm
Angle conique du centre: 75°
Déplacement effectif du stock: 300 mm
Traction transversale de la queue: 15 mm
Diamètre de la queue: 400 mm
Angle conique du centre: 75°
Déplacement effectif du stock: 300 mm
Traction transversale de la queue: 15 mm
Reste constant et support du rouleau:
Les tours géants sont équipés de repos régulier, le support de rouleaux est facultatif au choix du client.
Armoire électrique:
Législation claire sur le câble, marquage CE des composants électriques.
