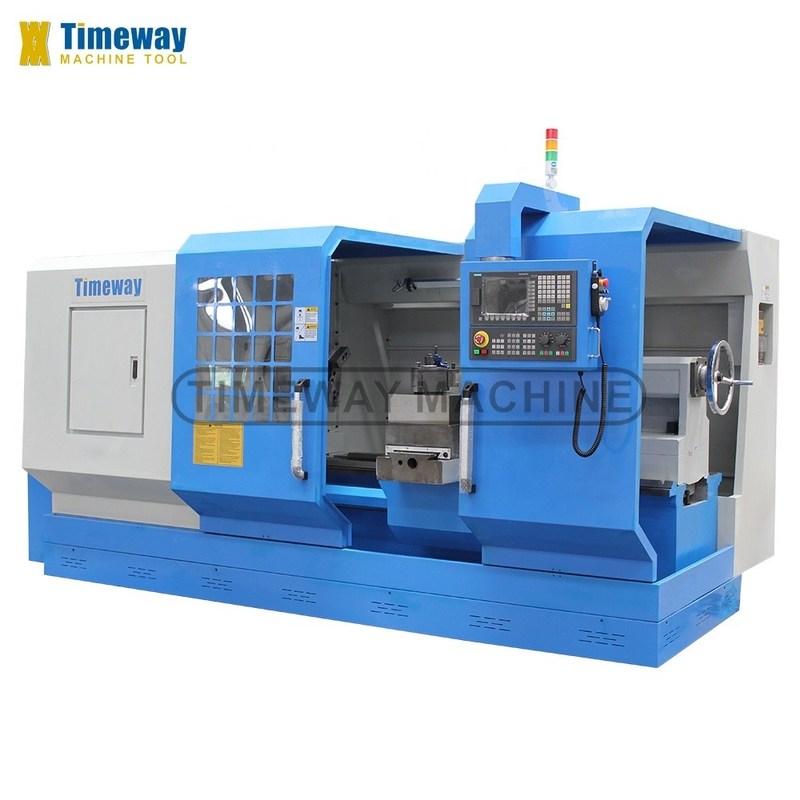

0.008mm Remplacement de la précision du tour CNC horizontal lourd pour les machines industrielles

> > >Ce tour CNC de série adopte la fonte de fer standard (HT300) une coulée de moulage, après le deuxième traitement de vieillissement, il a la caractéristique de performances stables; largeur de voie de guidage (600 mm), bonne rigidité,capacité anti-vibration; Traités par durcissement à moyenne fréquence (dureté supérieure à SHAW 68) et usinés par la machine de broyage à guidage importée, pour assurer une longue durée de vie, une grande précision et une bonne maintenance.> > > Le lit (de 1000 mm à 5000 mm) est de type une pièce, 6000 mm et au-dessus du lit est deux pièces butted.> > > Cette série de machines à fuseau a deux types, l'un est Φ100mm, l'autre est Φ140mm.SKF et autres roulements importés. diamètre de forage de Φ140 mm pour répondre au traitement de pièces de barres ou de tubes plus grandes.> > > échangeur hydraulique automatique à 4 changements contrôlé par le code M, changement de vitesse automatique sans pas contrôlé par la sélection du code S; changement de vitesse manuel à 4 pas contrôlé à la main,changement de vitesse automatique sans pas contrôlé par la sélection du code S; 18 pas manuels de changement de vitesse à commande manuelle.> > > La boîte de fuseau adopte une structure symétrique pour rendre la déformation thermique uniforme et éviter le décalage du centre de la fuseau.la tête est lubrifiée par un cycle de bain d'huile. L'extrémité avant de l'arbre principal adopte une structure à trois supports d'un roulement à billes angulaire à contact bidirectionnel. Améliorer la précision et augmenter la rigidité.Les engrenages de la tête sont éteints et mis à la terre pour assurer une transmission précise et un faible bruit.> > > Le moteur principal est un moteur à haute fréquence de 15 kW de puissance; équipé d'un mandrin manuel standard F400 à trois mâchoires autocentré, selon les exigences de l'utilisateur final, manuel de taille différente,Les roues pneumatiques et hydrauliques à trois mâchoires et à quatre mâchoires peuvent être choisies.> > > Toutes les machines à tour sont équipées d'une tourelle électrique, de levage libre, de changement d'outil rapide et facile, il y a des stations verticales 4 et 6, des stations horizontales 6 et d'autres tourelles électriques au choix.> > > Avant la livraison, tous les tours seront testés par un détecteur laser britannique RENISHAW pour la détection et la compensation de la précision dynamique.donc le tour a une haute précision de positionnement et la répétition de la précision de positionnement.> > > Le système CNC utilise le système de commande par servo à courant alternatif de renommée internationale FANUC, SIEMENS ou China GSK.équipé d'un bouton de sécurité d'arrêt d'urgence, lorsque la machine a soudainement rencontré une panne de courant soudaine ou d'autres défaillances, en raison de la conception spéciale du circuit de commande,Il peut s'agir d'une protection individuelle pour assurer la sécurité de la machine et du personnel.Le panneau de commande est à environ 1500 mm du sol, très modéré, ergonomique, agréable et facile à utiliser et à comprendre le fonctionnement de la machine.> > > Cette série de tour est largement utilisée, fonctionnement flexible, adapté pour le traitement de toutes sortes de formes complexes d'arbre, ensembles, pièces de disque, tels que tourner la surface cylindrique interne et externe,surface conique, surface circulaire, face d'extrémité, rainures, déchiquetage, filetage, spécialement pour les espèces multiples, traitement de petits lots de tours, adaptabilité du processus, efficacité de traitement élevée, faible taux de ferraille,bonne consistance du produit, facile à programmer, simple à utiliser, réduisant les exigences techniques des travailleurs, c'est le moyen de traitement mécanique idéal.

- 3 mâchoires sont standard pour les pièces auto-centrées

- Adoptez une tourelle électrique de marque célèbre, haute précision de positionnement.

SIEMENS, FANUC, MITSUBISHI, FAGOR, KND, HNC, GSK, etc. sont à votre choix.

La norme

Optionnel

Optionnel

Précision de rotation de la surface externe de la barre, précision de l'essai:

Tous les tours CNC doivent effectuer un processus de coupe final après toutes les inspections standard de la machine, en coupant la surface externe, les étapes, la surface d'arc, la surface conique, etc.,afin d'inspecter la stabilité du système CNC et la performance globale de la machine.
